前两天看微信公众号时发现了一个嵌入式模拟器，感觉很不错，自己动手安装了一个，折腾了几天，下载一直是个问题，特此记录如下
模拟器大家应该都听说过，有的小伙伴打游戏也会安装模拟器，今天我们介绍的主角QMEU就是一个可以用在嵌入式的模拟器，如果你想学习嵌入式，但身边没有开发板，这时候你可以尝试使用它来模拟Linux内核的启动，当然它还可以模拟ARM、MIPS等各种CPU架构，本文主要介绍模拟ARM的启动流程
（一）环境介绍
虚拟机：VMware
Ubuntu 16.04LTS
（二）安装QEMU
我们常用的VMware和virtualBox只能在X86架构上，虚拟一台X86计算机，但是QEMU能用在X86架构下虚拟出ARM计算机。QEMU时一个支持跨平台的虚拟机，有两种模式：user mode和system mode，在system mode下能够模拟出整个计算机，可以在qemu上运行 操作系统，在user mode下，可以运行和当前平台指令集不同的可执行程序。例如可以用qemu在x86上运行ARM的可执行程序，但是两个平台必须是同一种操作系统，比如Linux。

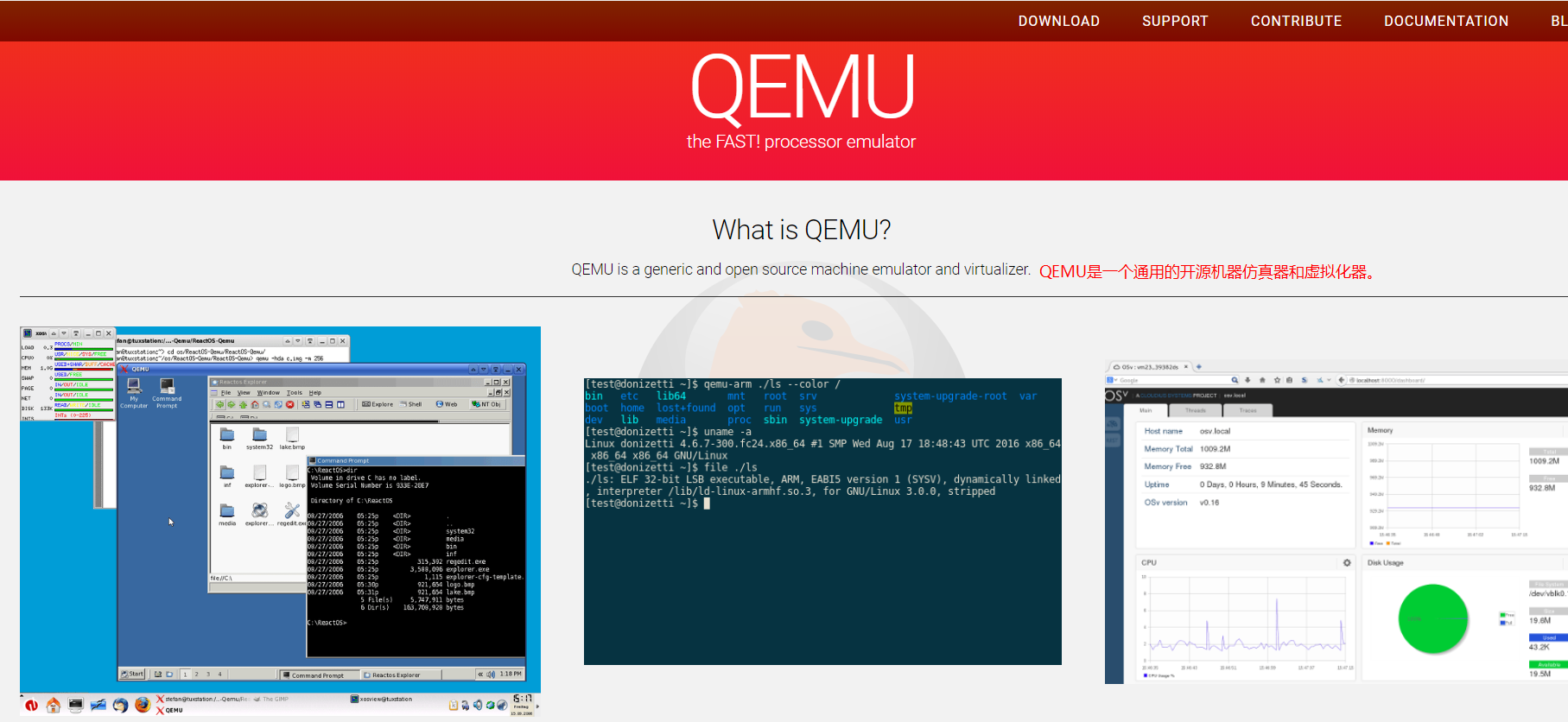

由于本文介绍ARM版本，我们可以在Ubuntu里使用sudo apt install qemu-system-arm命令去安装，但是不太推荐此方法，Ubuntu里安装源更新比较慢，安装版本不确定，另外就是从官网（https://www.qemu.org/）下载源码包来安装，如果想了解更多，可以从阅读官网上相关信息。
（1）从官网下载好安装包，或者用我下载好的：qemu
wget https://download.qemu.org/qemu-5.1.0.tar.xz
（2）执行下面的命令
$: tar -xvJf qemu-5.0.1.tar.xz
$: cd qemu-5.0.1
$: ./configure
$: make & make install //如果报错要安装两个文件：apt-get install libglib2.0-devapt-get install libpixman-1-dev

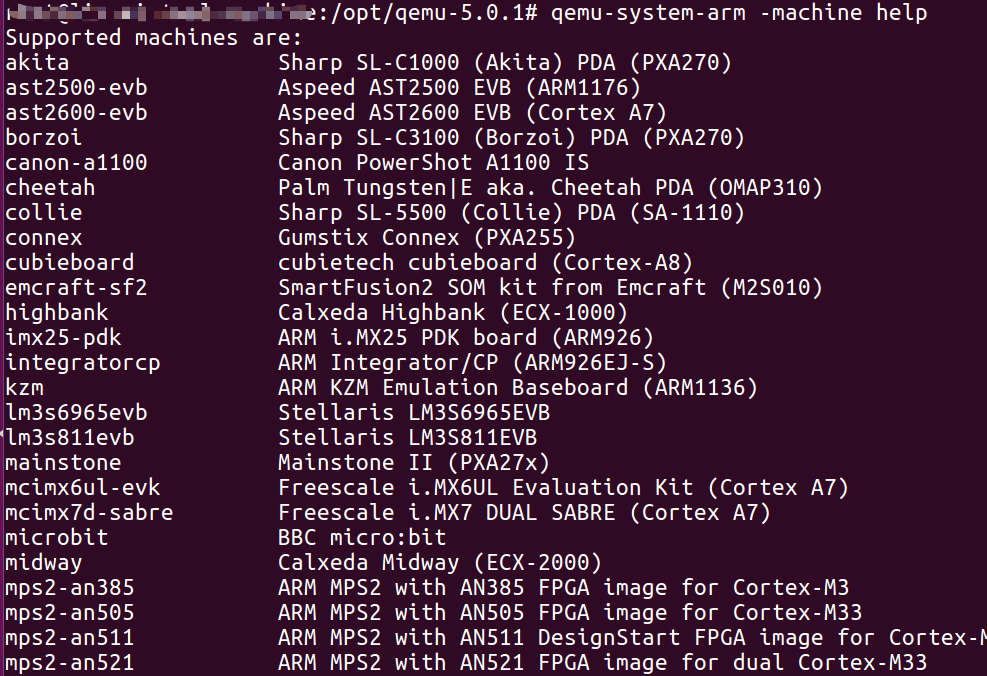

通过上面的安装了32位（qemu-system-arm）和64位（qemu-system-aarch64）的模拟器，使用help命令查看支持的开发板，这里面有很多我们的开发版选项，本文以vexpress-a9 (ARM Versatile Express for Cortex-A9) 为例进行讲解。
（三）编译操作系统
（1）编译u-boot
下载u-boot代码：
git clone https://gitlab.denx.de/u-boot/u-boot.git
//注意这个有时候会比较慢，找个合适的时间下载(比如早上),或者镜像上下载下载完成后可以在u-boot的configs目录下查看配置文件，我们选择的vexpress-a9 配置文件是vexpress_ca9x4_defconfig，
make vexpress_ca9x4_defconfig
make CROSS_COMPILE=arm-linux-gnueabihf- all//make的时候可能出错，按照出错提示百度相关错误，可能由于没有相关命令支持，例如我安装时提示flex找不到，执行apt-get install flex在make就成功了
//需要交叉编译工具的可以在这里下载http://releases.linaro.org/components/toolchain/binaries/
注意：如果指定交叉编译器的路径一定要使用绝对路径
（2）制作文件系统
以前都是使用busybox编译，然后手动创建跟文件目录，但是现在我们使用bulidroot可以很轻松容易的构建跟文件系统(这里感谢下文链接的作者提供了这么方便的工具）
buildroot下载
git clone git://git.buildroot.net/buildroot
上面下载的代码并不是真正下载跟文件系统，真正下载跟文件系统是在我们配置好后，编译时下载的。

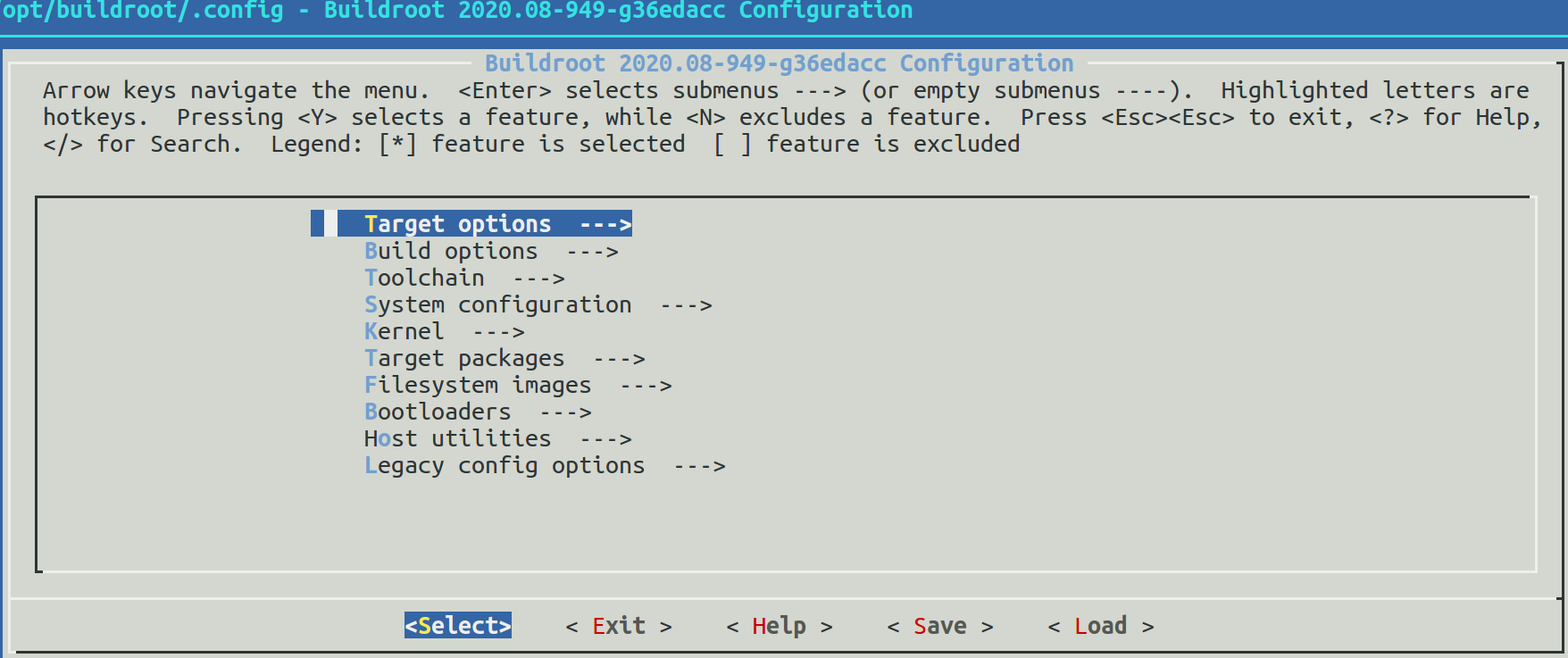

执行make menuconfig来配置选项：

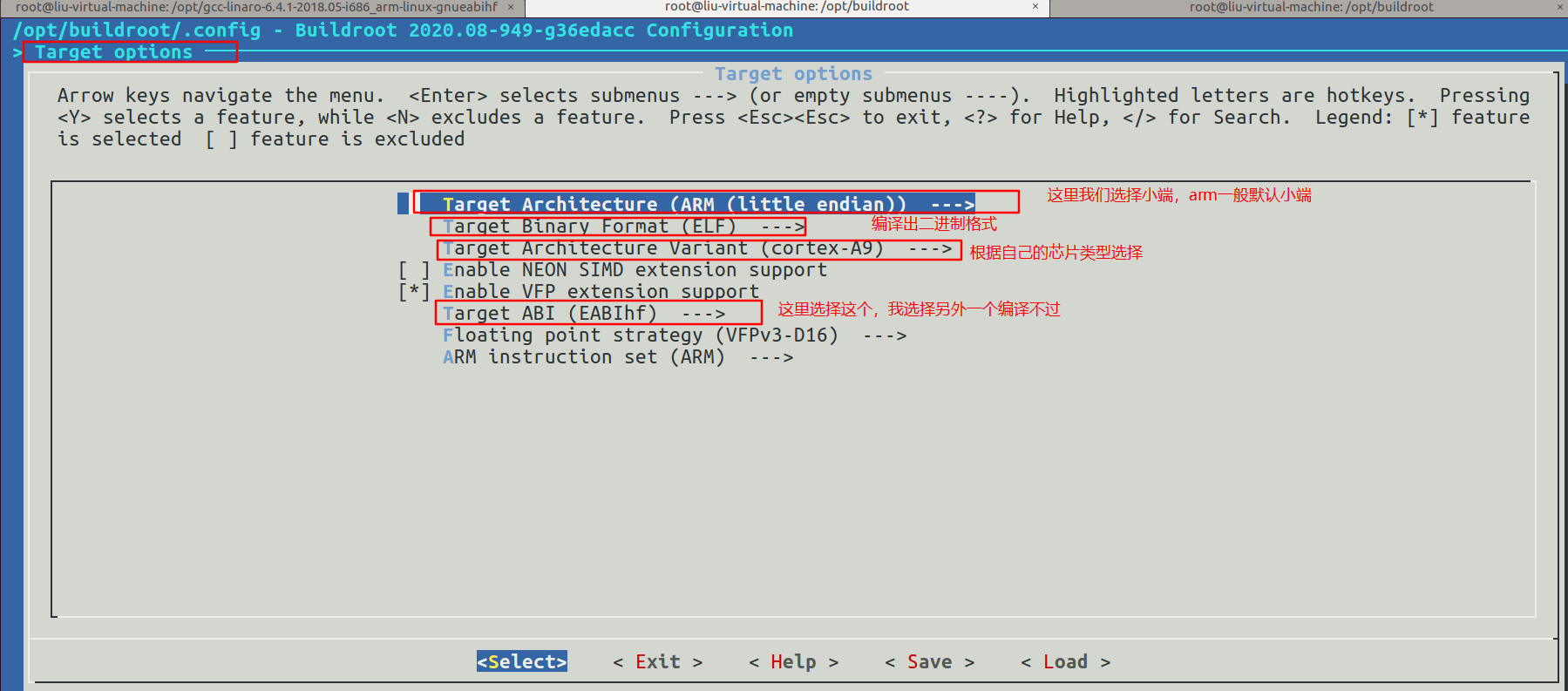

然后在Target opions选择相应的目标平台，我们这里点进去选择arm(little-endian）即ARM架构小端模式
build options选项我这里不修改保持默认，有需要的可以自行修改

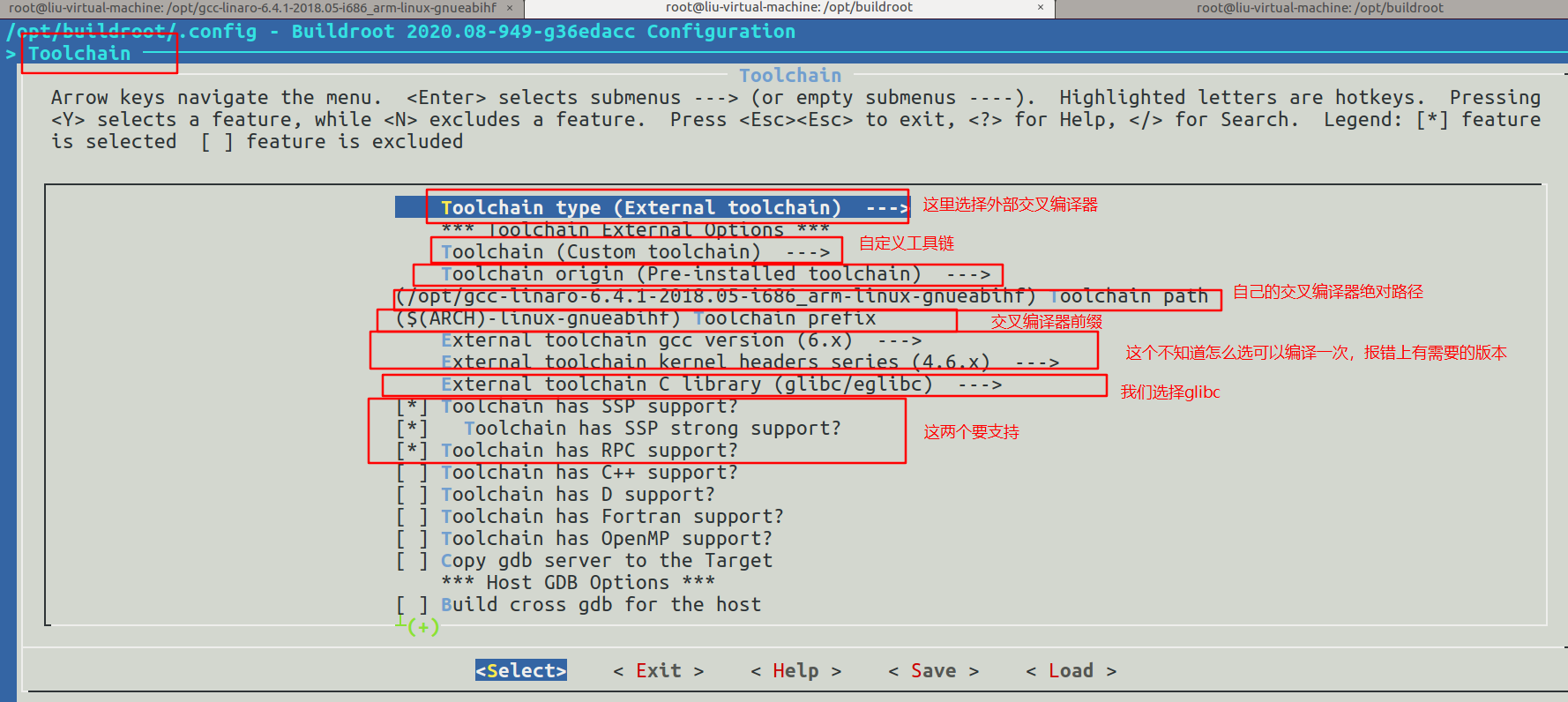

编译工具链toolchain选择外部，找到自己的编译工具链位置,具体参考我的配置情况
上面的配置要注意内核头文件和编译工具链版本一样，不知道的可以在相应选项上按h查看帮助信息

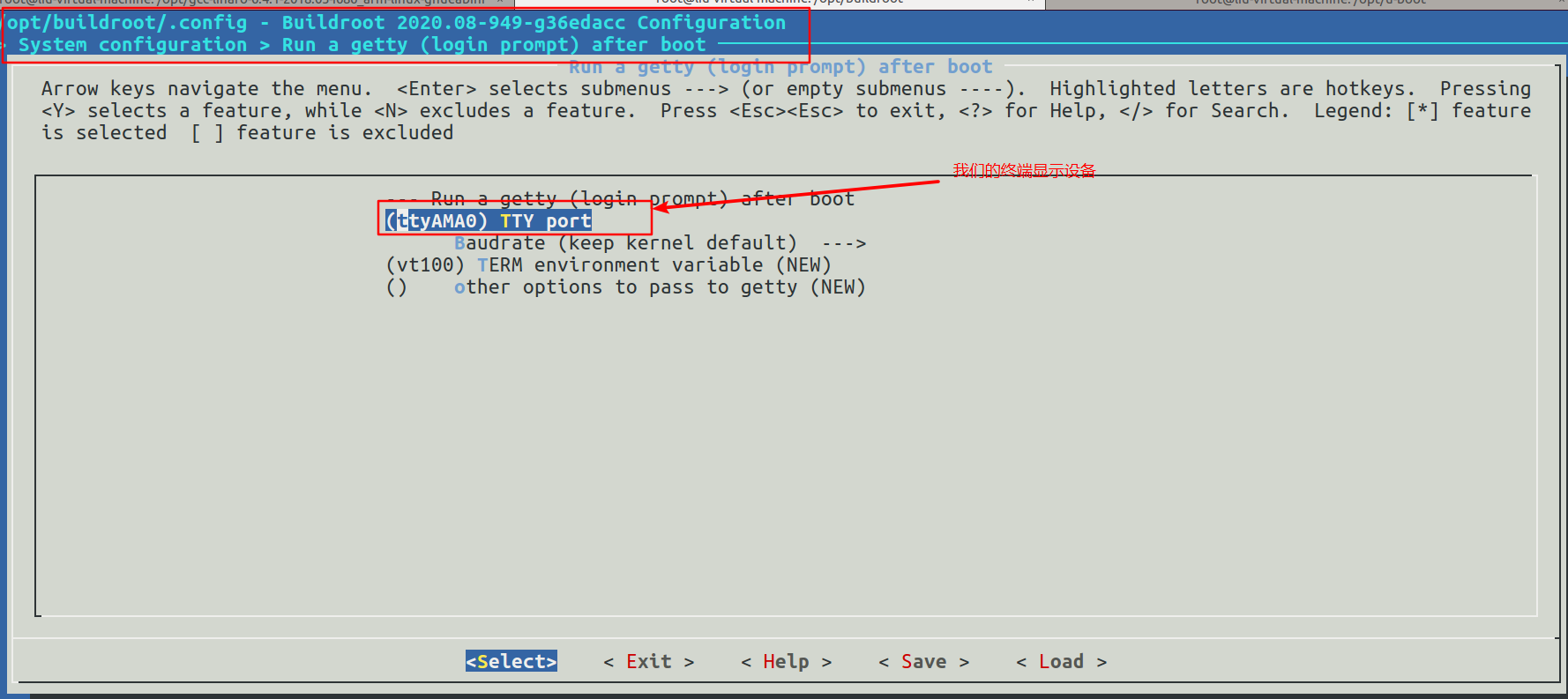

选择对应的控制台信息：

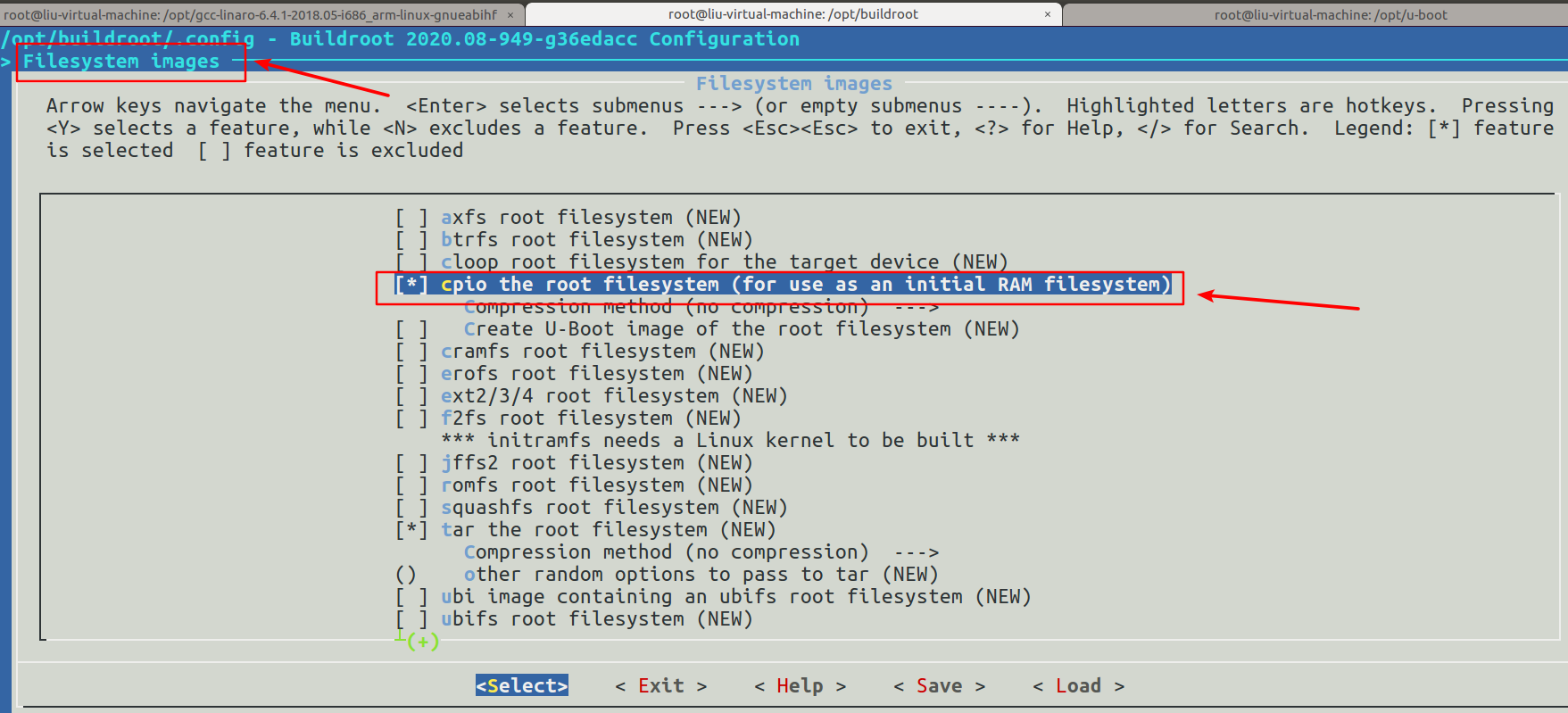

为了减少跟文件系统镜像，这里在filesystem images里面选择如下，意思是使压缩文件系统(lz4)，内核启动时解析文件系统。
其他配置先保持默认，有需要我们再修改

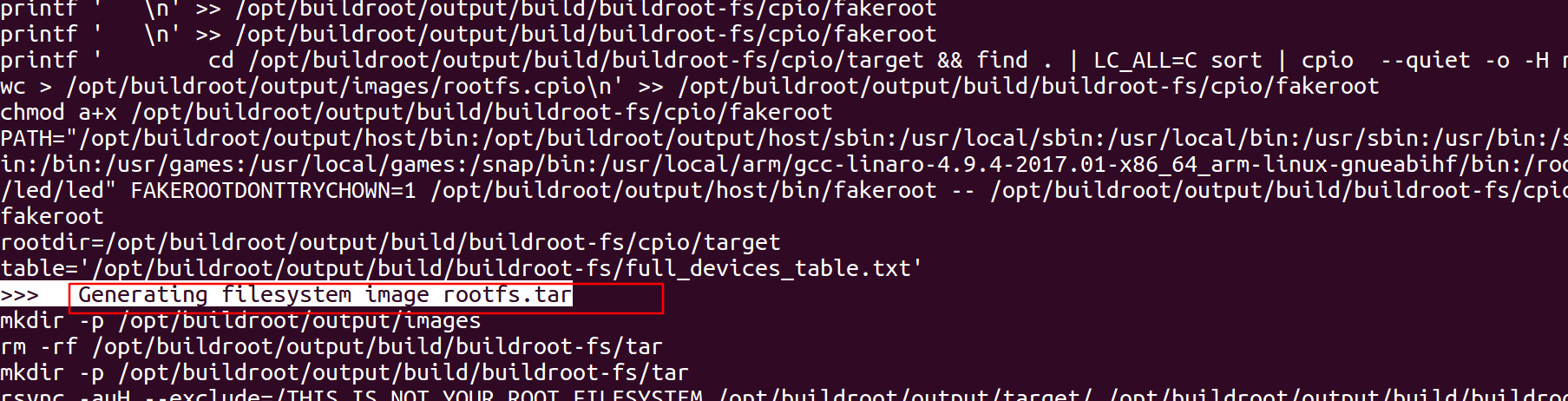

执行make savedefconfig命令，就会生成新的 defconfig 文件，然后执行make命令(执行make时会连接网络下载相关资源，注意网络畅通）
（3）编译kernel
代码下载：
git clone https://git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git不推荐使用上面的方法，下载太慢了，可以在网上直接搜相关镜像下载，这里我使用正点原子提供的kernel作为演示，使用imx的配置文件imx_v7_defconfig

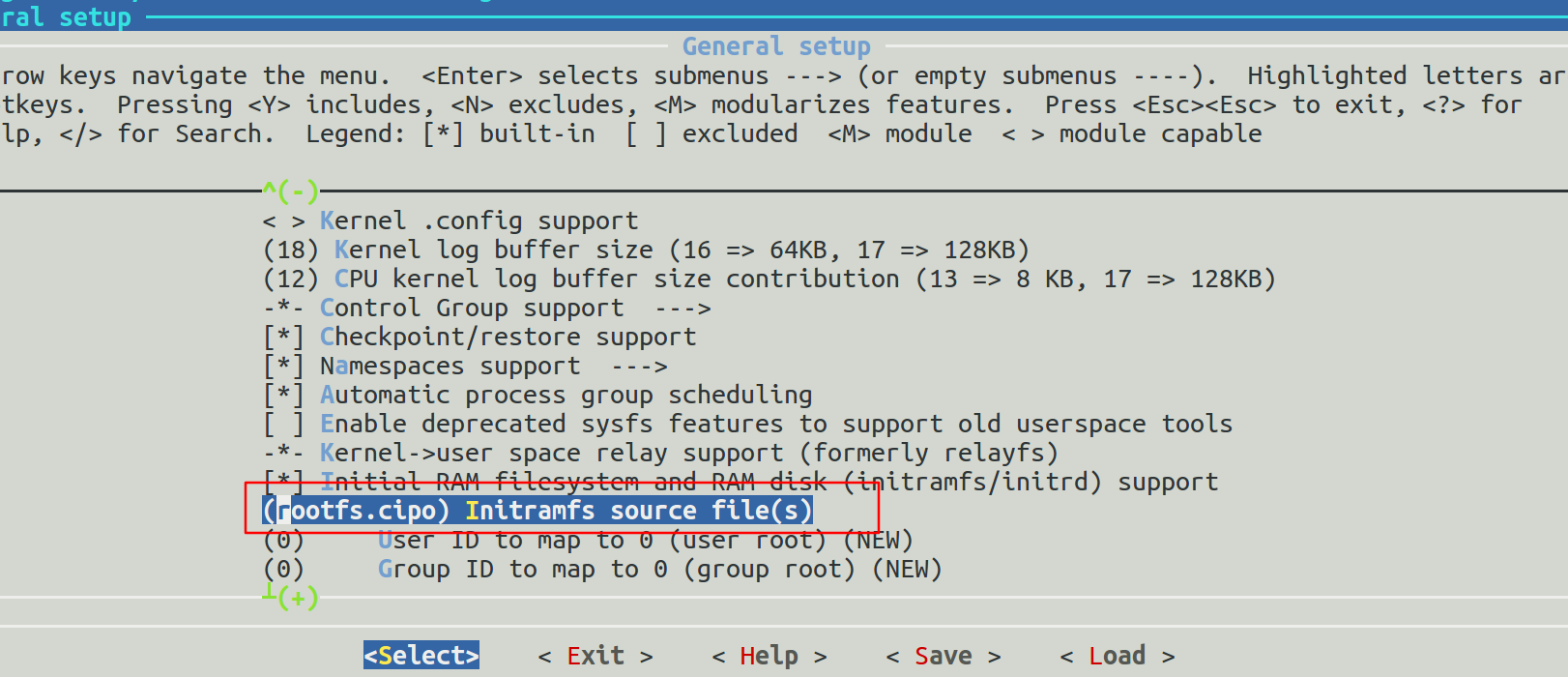

然后把上面buildroot编译的文件系统拷贝过来
cp /opt/buildroot/output/images/rootfs.cpio .make ARCH=arm vexpress_defconfigmake ARCH=arm menuconfig
make ARCH=arm CROSS_COMPILE=/交叉编译器路径/bin/arm-linux-gnueabihf- -j8
注意：上面一定要指定架构为arm架构
（4）系统启动
下面我们模仿sd卡启动过程
制作sd卡镜像：
dd if=/dev/zero of=sd.img bs=4096 count=4096
mkfs.vfat sd.img把编译好的 kernel zImage 和 dtb 文件拷贝到 sd.img 中
mount sd.img /mnt/ -o loop,rw
cp arch/arm/boot/zImage /mnt/
cp arch/arm/boot/dts/vexpress-v2p-ca9.dtb /mnt/
umount /mnt启动qemu
qemu-system-arm -M vexpress-a9 -m 512M -kernel ../u-boot/u-boot -nographic -sd sd.img

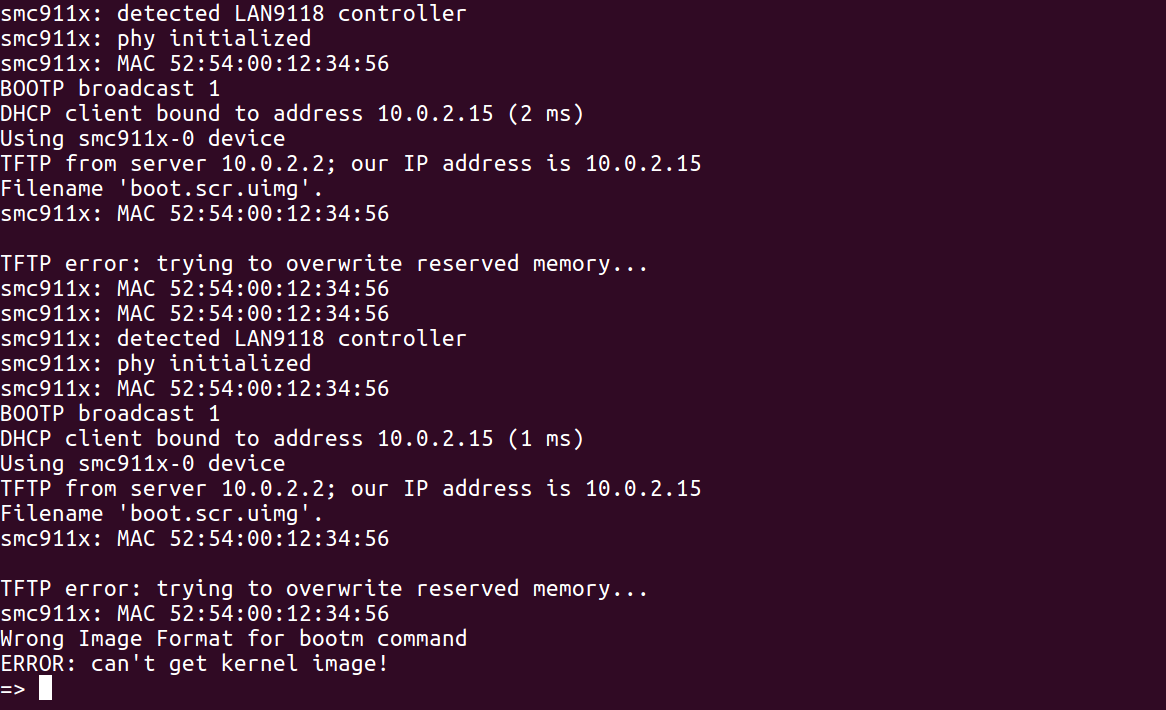

可以看到uboot启动了：
但是没有找到内核，我们还需要下面的操作

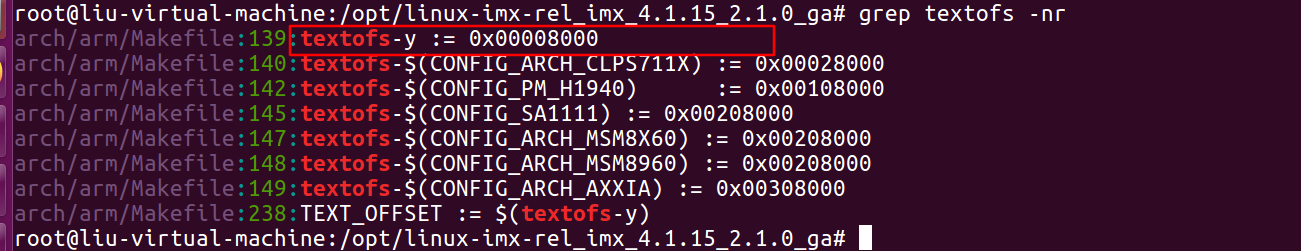

查看内核执行地址相对内存的偏移地址：0x8000

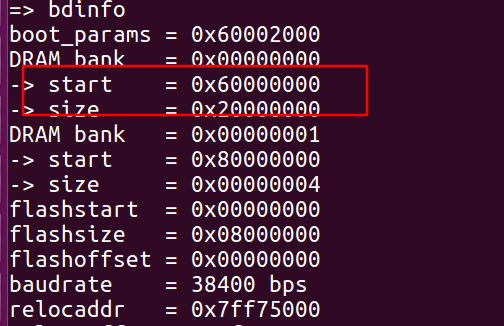

在 u-boot 命令行中输入bdinfo命令，可以查到这块开发板内存的起始地址：
//读取内核文件到开发板内存中
fatload mmc 0:0 0x62008000 zImage
fatload mmc 0:0 0x64008000 vexpress-v2p-ca9.dtb//启动内核
bootz 0x62008000 - 0x64008000
（四） 总结
通过上面的操作我们完成了模拟内核启动的流程，有几个问题也折腾了好久说一下注意的几点：
（1）编译uboot、kernel时注意架构的选择
（2）在内核启动不成功，可能是sd.img没有制作成功
当然qemu并不能完全替代开发板，更多的功能可以自己发掘哈哈~
