一.EGL 简介

EGL 是渲染 API（如 OpenGL ES）和原生窗口系统之间的接口。通常来说，OpenGL 是一个操作 GPU 的 API，它通过驱动向 GPU 发送相关指令，控制图形渲染管线状态机的运行状态，但是当涉及到与本地窗口系统进行交互时，就需要这么一个中间层，因此 EGL 被设计出来，作为 OpenGL 和原生窗口系统之间的桥梁,且它与平台无关的。

在不同平台上有不同的机制以关联窗口系统，在 Windows 上是 WGL ，在 Linux 上是 GLX ，在 Apple OS 上是 AGL 等。

EGL 则是平台上 WGL / GLX / AGL 的等价物。EGL 假设 OS 会提供窗口系统，但 EGL 与平台无关，并不局限于任何特定的窗口系统，所有用到本地窗口系统的地方都用屏蔽指针来处理,这就是易于移植的关键。

二.EGL 跨平台之ANGLE

EGL API 是独立于 OpenGL ES 各版本标准的独立的一套 API，其主要作用是为 OpenGL ES 指令创建 Context 、绘制目标 Surface 、配置 FrameBuffer 属性、Swap 提交绘制结果等。

ANGLE 是一个 google 发起的开源项目，用在 chromium 项目里面，作为底层的图形渲染引擎的一部分。ANGLE 的目标是通过将 OpenGL ES API 调用转换为该平台可用的硬件支持的 API 之一，从而允许多个操作系统的用户无缝运行 WebGL 和其他 OpenGL ES 内容。换句话说，angle 就是把 opengl es 翻译成其他的语言，譬如说 D3D9 / OpenGL ES / Vulkan 等等。

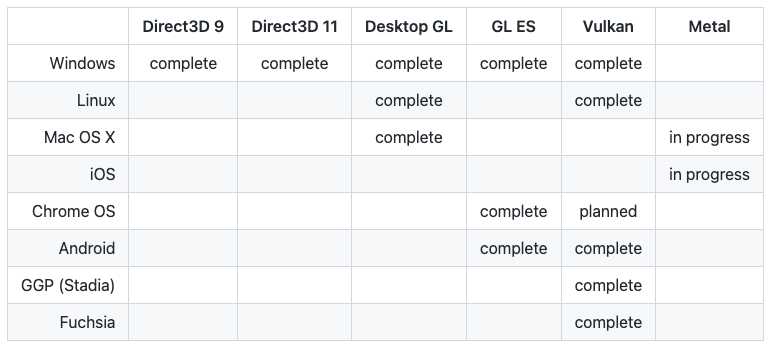

1.ANGLE 支持跨平台

2.ANGLE支持渲染器

ANGLE 支持 Windows / Mac / Linux / Android / Ios ;

ANGLE 目前提供从 OpenGL ES 2.0、3.0 和 3.1 到 Vulkan、桌面 OpenGL、OpenGL ES、Direct3D 9 和 Direct3D 11 的转换;

未来的计划包括 ES 3.2，转换到 Metal 和 MacOS、Chrome OS 和 Fuchsia 支持;

关于**ANGLE 编译后面会有详细讲解，留意文章目录《OpenGL ES 基础》；**

3.ANGLE下载地址

google angle 下载地址：https://github.com/google/angle

三.EGL 坐标系

EGL 坐标系和 OpenGL ES 坐标系统一致，如下:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uCuafFjE-1663667287049)(https://www.codersrc.com/wp-content/uploads/2022/08/78805a221a988e7-2.png “OpenGL ES EGL 简介-猿说编程”)]
