将数据集做成VOC2007格式用于Faster-RCNN训练

[置顶] 将数据集做成VOC2007格式用于Faster-RCNN训练

29068人阅读 评论(336) 收藏 举报
本文章已收录于:
分类:
作者同类文章X

    目录(?)[+]

    1. 文件夹名
    2. 图片命名
    3. 画目标包围框
    4. 做xml
    5. 保存xml到Annotations
    6. 将训练图片放到JPEGImages
    7. ImageSetsMain里的四个txt文件


    0.文件夹名

    首先,确定你的数据集所放的文件夹名字,例如我的叫logos。

    (或者和voc2007一样的名字:VOC2007)

    1.图片命名

    虽然说图片名对训练没什么影响,但建议还是按VOC2007那样,如“000005.jpg”这种形式。至于图片格式,代码里是写的jpg。
    批量修改图片名字为VOC2007格式可以参考以下Matlab代码:
    [plain] view plaincopy
    print?在CODE上查看代码片派生到我的代码片
    1. %%
    2. %图片保存路径为:
    3. %E:\image\car
    4. %E:\image\person
    5. %car和person是保存车和行人的文件夹
    6. %这些文件夹还可以有多个,
    7. %放在image文件夹里就行
    8. %该代码的作用是将图片名字改成000123.jpg这种形式
    9. %%
    10. clc;
    11. clear;
    12.
    13. maindir='E:\image\';
    14. name_long=5; %图片名字的长度,如000123.jpg为6,最多9位,可修改
    15. num_begin=1; %图像命名开始的数字如000123.jpg开始的话就是123
    16.
    17. subdir = dir(maindir);
    18. n=1;
    19.
    20. for i = 1:length(subdir)
    21.   if ~strcmp(subdir(i).name ,'.') && ~strcmp(subdir(i).name,'..')
    22.      subsubdir = dir(strcat(maindir,subdir(i).name));
    23.     for j=1:length(subsubdir)
    24.          if ~strcmp(subsubdir(j).name ,'.') && ~strcmp(subsubdir(j).name,'..')
    25.             img=imread([maindir,subdir(i).name,'\',subsubdir(j).name]);
    26.             imshow(img);
    27.             str=num2str(num_begin,'%09d');
    28.             newname=strcat(str,'.jpg');
    29.             newname=newname(end-(name_long+3):end);
    30.             system(['rename ' [maindir,subdir(i).name,'\',subsubdir(j).name] ' ' newname]);
    31.             num_begin=num_begin+1;
    32.             fprintf('当前处理文件夹%s',subdir(i).name);
    33.             fprintf('已经处理%d张图片\n',n);
    34.             n=n+1;
    35.            pause(0.1);%可以将暂停去掉
    36.          end
    37.     end
    38.   end
    39. end
    %%
    %图片保存路径为:
    %E:\image\car
    %E:\image\person
    %car和person是保存车和行人的文件夹
    %这些文件夹还可以有多个,
    %放在image文件夹里就行
    %该代码的作用是将图片名字改成000123.jpg这种形式
    %%
    clc;
    clear;maindir='E:\image\';
    name_long=5; %图片名字的长度,如000123.jpg为6,最多9位,可修改
    num_begin=1; %图像命名开始的数字如000123.jpg开始的话就是123subdir = dir(maindir);
    n=1;for i = 1:length(subdir)if ~strcmp(subdir(i).name ,'.') && ~strcmp(subdir(i).name,'..')subsubdir = dir(strcat(maindir,subdir(i).name));for j=1:length(subsubdir)if ~strcmp(subsubdir(j).name ,'.') && ~strcmp(subsubdir(j).name,'..')img=imread([maindir,subdir(i).name,'\',subsubdir(j).name]);imshow(img);str=num2str(num_begin,'%09d');newname=strcat(str,'.jpg');newname=newname(end-(name_long+3):end);system(['rename ' [maindir,subdir(i).name,'\',subsubdir(j).name] ' ' newname]);num_begin=num_begin+1;fprintf('当前处理文件夹%s',subdir(i).name);fprintf('已经处理%d张图片\n',n);n=n+1;pause(0.1);%可以将暂停去掉endendend
    end
    图片名如果比较特殊或者像1(1).jpg等这类可能无法重命名,可以使用imwrite,如:

    [html] view plaincopy
    print?在CODE上查看代码片派生到我的代码片
    1. imwrite(img,strcat(save_path,newname));%改名后保存到另一文件夹,原图片不变
    imwrite(img,strcat(save_path,newname));%改名后保存到另一文件夹,原图片不变
    也可以使用Total Commander来批量重命名,非常方便,推荐使用这个工具。
    下载地址:Total Commander破解版

    2.画目标包围框

    将图片中所框的目标信息保存起来,我的是保存到txt里,如下:
    [plain] view plaincopy
    print?在CODE上查看代码片派生到我的代码片
    1. 000002.jpg car 44 28 132 121
    2. 000003.jpg car 54 19 243 178
    3. 000004.jpg car 168 6 298 164
    000002.jpg car 44 28 132 121
    000003.jpg car 54 19 243 178
    000004.jpg car 168 6 298 164
    前面是图片名,中间是目标类别,最后是目标的包围框坐标(左上角和右下角坐标)。

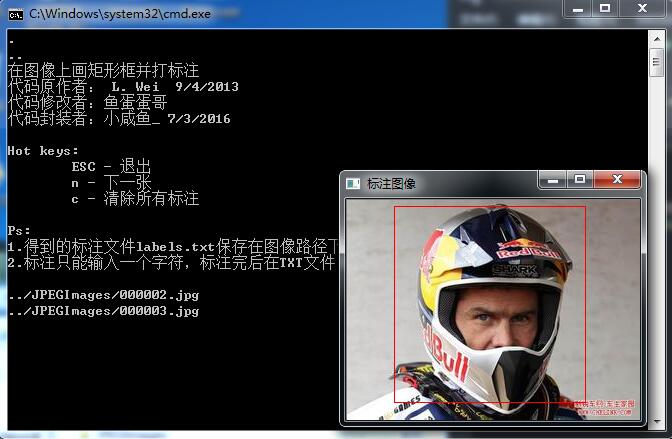

    打框的代码(c++)我封装成了dll,下载地址:图像标注VS2013项目 (我的环境是win7vs2013旗舰版,win8 win10好像不能运行)


    或者下这个EXE版本的(win7下用cmd运行,win8 win10可能运行不了):图像标注EXE

    2016-10-18:
    上面标注的代码使用的是别人封装的opencv动态库,现在修改为opencv2.4.10,64位,vs2013,按网上教程配置好opencv,资源地址:
    图像标注EXE-2016-10-18

    上面的代码好像忘写操作说明了,这里写一下:
    (1)图片显示出来后,输入法切换到英文;
    (2)在目标的左上角按下鼠标左键,拉一个包围框到目标右下角,然后键盘输入标签(一个字符)
    (3)继续(2)操作,直到框完该张图片上的目标;
    (4)按n进入下一张,esc退出。
    注意:标签只能输入一个字符,你可以在生成的txt文件中替换成你实际的标签。

    3.做xml

    将第2步得到的txt转成xml。 如果每张图片有一个或多个包围框,可参考代码:VOC2007xml(这份代码生成的xml训练Matlab版本的FRCNN可能会出错,最好用下面修改过的)
    这份代码生成的xml第一行含有版本和编码信息:<?xml version="1.0" encoding="utf-8"?>,并且含有空格,用来训练Faster RCNN可能会有问题,如下:

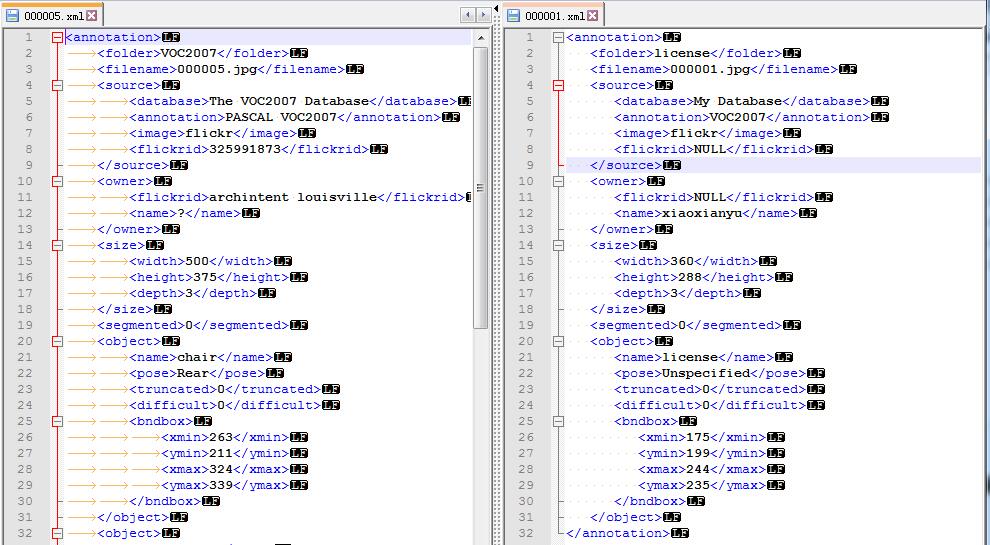

    (左边是VOC2007数据集中的xml,右边是上面代码生成的xml(第一行我删掉了),用Notepad打开就可以看到)

    VOC2007中的xml前面是tab字符(左边那些箭头),上面代码生成的xml是空格(那些小黄点),所以,必须将空格转换成tab,下载修改过的代码:VOC2007xml_new
    (下载VOC2007xml_new就可以了,不用下载VOC2007xml,不过如果xml用作其他用途还是可以的)
    最终,得到的xml就和VOC一样。

    2016-11-24:
    上面做xml的代码请下载修改过的代码!!!因为第一份代码带有<?xml version="1.0" encoding="utf-8"?>以及空格,训练会出错的!!!本来想把第一份代码删掉的,但是csdn好像没法删资源啊!!!
    代码是Matlab(2014b)写的,没怎么优化,当时想的就是功能能实现就行。
    另外,如果同一幅图上有多个目标,保存在txt文件中的包围框信息需要连续存放。

    4.保存xml到Annotations

    新建一个文件夹,名字为Annotations,将xml文件全部放到该文件夹里。

    5.将训练图片放到JPEGImages

    新建一个文件夹,名字为JPEGImages,将所有的训练图片放到该文件夹里。

    6.ImageSets\Main里的四个txt文件

    新建文件夹,命名为ImageSets,在ImageSets里再新建文件夹,命名为Main。
    我们可以通过xml名字(或图片名),生成四个txt文件,即:

    txt文件中的内容为:
    [plain] view plaincopy
    print?在CODE上查看代码片派生到我的代码片
    1. 000005
    2. 000027
    3. 000028
    4. 000033
    5. 000042
    6. 000045
    7. 000048
    8. 000058
    000005
    000027
    000028
    000033
    000042
    000045
    000048
    000058

    即图片名字(无后缀),test.txt是测试集,train.txt是训练集,val.txt是验证集,trainval.txt是训练和验证集.VOC2007中,trainval大概是整个数据集的50%,test也大概是整个数据集的50%;train大概是trainval的50%,val大概是trainval的50%。可参考以下代码:
    [html] view plaincopy
    print?在CODE上查看代码片派生到我的代码片
    1. %%
    2. %该代码根据已生成的xml,制作VOC2007数据集中的trainval.txt;train.txt;test.txt和val.txt
    3. %trainval占总数据集的50%,test占总数据集的50%;train占trainval的50%,val占trainval的50%;
    4. %上面所占百分比可根据自己的数据集修改,如果数据集比较少,test和val可少一些
    5. %%
    6. %注意修改下面四个值
    7. xmlfilepath='E:\Annotations';
    8. txtsavepath='E:\ImageSets\Main\';
    9. trainval_percent=0.5;%trainval占整个数据集的百分比,剩下部分就是test所占百分比
    10. train_percent=0.5;%train占trainval的百分比,剩下部分就是val所占百分比
    11.
    12.
    13. %%
    14. xmlfile=dir(xmlfilepath);
    15. numOfxml=length(xmlfile)-2;%减去.和..  总的数据集大小
    16.
    17.
    18. trainval=sort(randperm(numOfxml,floor(numOfxml*trainval_percent)));
    19. test=sort(setdiff(1:numOfxml,trainval));
    20.
    21.
    22. trainvalsize=length(trainval);%trainval的大小
    23. train=sort(trainval(randperm(trainvalsize,floor(trainvalsize*train_percent))));
    24. val=sort(setdiff(trainval,train));
    25.
    26.
    27. ftrainval=fopen([txtsavepath 'trainval.txt'],'w');
    28. ftest=fopen([txtsavepath 'test.txt'],'w');
    29. ftrain=fopen([txtsavepath 'train.txt'],'w');
    30. fval=fopen([txtsavepath 'val.txt'],'w');
    31.
    32.
    33. for i=1:numOfxml
    34.     if ismember(i,trainval)
    35.         fprintf(ftrainval,'%s\n',xmlfile(i+2).name(1:end-4));
    36.         if ismember(i,train)
    37.             fprintf(ftrain,'%s\n',xmlfile(i+2).name(1:end-4));
    38.         else
    39.             fprintf(fval,'%s\n',xmlfile(i+2).name(1:end-4));
    40.         end
    41.     else
    42.         fprintf(ftest,'%s\n',xmlfile(i+2).name(1:end-4));
    43.     end
    44. end
    45. fclose(ftrainval);
    46. fclose(ftrain);
    47. fclose(fval);
    48. fclose(ftest);
    %%
    %该代码根据已生成的xml,制作VOC2007数据集中的trainval.txt;train.txt;test.txt和val.txt
    %trainval占总数据集的50%,test占总数据集的50%;train占trainval的50%,val占trainval的50%;
    %上面所占百分比可根据自己的数据集修改,如果数据集比较少,test和val可少一些
    %%
    %注意修改下面四个值
    xmlfilepath='E:\Annotations';
    txtsavepath='E:\ImageSets\Main\';
    trainval_percent=0.5;%trainval占整个数据集的百分比,剩下部分就是test所占百分比
    train_percent=0.5;%train占trainval的百分比,剩下部分就是val所占百分比%%
    xmlfile=dir(xmlfilepath);
    numOfxml=length(xmlfile)-2;%减去.和..  总的数据集大小trainval=sort(randperm(numOfxml,floor(numOfxml*trainval_percent)));
    test=sort(setdiff(1:numOfxml,trainval));trainvalsize=length(trainval);%trainval的大小
    train=sort(trainval(randperm(trainvalsize,floor(trainvalsize*train_percent))));
    val=sort(setdiff(trainval,train));ftrainval=fopen([txtsavepath 'trainval.txt'],'w');
    ftest=fopen([txtsavepath 'test.txt'],'w');
    ftrain=fopen([txtsavepath 'train.txt'],'w');
    fval=fopen([txtsavepath 'val.txt'],'w');for i=1:numOfxmlif ismember(i,trainval)fprintf(ftrainval,'%s\n',xmlfile(i+2).name(1:end-4));if ismember(i,train)fprintf(ftrain,'%s\n',xmlfile(i+2).name(1:end-4));elsefprintf(fval,'%s\n',xmlfile(i+2).name(1:end-4));endelsefprintf(ftest,'%s\n',xmlfile(i+2).name(1:end-4));end
    end
    fclose(ftrainval);
    fclose(ftrain);
    fclose(fval);
    fclose(ftest);


    这四个txt放在ImageSets\Main中。

    这样,数据集就基本做好了。然后新建文件夹,名字为logos(第0步确定的名字),将上面三个文件夹放到这里,即logos文件夹里有三个文件夹:


    将logos文件夹拷贝到datasets\VOCdevkit2007里就可以了。
    (或者替换voc2007数据集中的Annotations、ImageSets和JPEGImages,免去一些训练的修改)

    Matlab版本faster-rcnn训练过程看http://blog.csdn.net/sinat_30071459/article/details/50546891;
    python版本faster-rcnn训练过程看http://blog.csdn.net/sinat_30071459/article/details/51332084。


    上面说到的代码(图像批量重命名、制作XML,制作TXT)已打包可下载:制作VOC2007数据集用到的代码
    以及画包围框的代码:图像标注
    注意:如果你的下载积分不够,请留邮箱我发给你。
    (2016-10-07前评论留邮箱的应该都发了,可以找他们转发一下)
