OpenTSDB 开发指南之查询数据

前面博主写了一篇文章去介绍opentsdb的http接口的使用方法,但是某一些接口的使用还是比较复杂，这篇文章会通过example来详细讲述opentsdb的一些特性。

本文的举的例子有这些：

基本的写入和查询
数据的注释和说明
子查询
查询中的filters使用
查询数据的rate（增长率）
直方图中百分位数(percentiles)的查询
Downsampling(下采样)
query/exp 的使用（查询中使用表达式）
trees详解

一、基本的写入和查询

这个功能是最基本，也是最常用的。
写数据：写入数据post接口为 /api/put?details，details表示会将写入的详细结果返回回来：

#请求体
[{"metric": "sys.cpu.nice","timestamp": 1346846402,"value": 18,"tags": {"host": "web01","dc": "lga"}}
]
#写入成功返回的内容
{"success": 1,"failed": 0,"errors": []
}

查数据：写入成功之后，当然可以去查询。查询post接口为 /api/query：

#请求体
{"start": 1346846402,"end": 1346846403,#返回数据对应的tsUID"showTSUIDs":"true",  "queries": [{"aggregator": "avg","metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"}}]
}
#返回数据
[{"metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"},"aggregateTags": [],"tsuids": ["000001000001000001000002000002"  #数据对应的tsUID],"dps": {"1346846402": 18}}
]

这里需要对tsUID进行说明一下，opentsdb是由metric+tags来区分数据的，当metric和tags相同时，其tsUID就会相同，代表着同一系列的数据。那么，假如我们想对这一系列数据进行标注和说明呢？见下一个example。

二、数据的注释和说明

数据的注释和说明是用到了 /api/annotation 接口，post方式是写入annotation数据，get是查询annotation数据。

#post接口的请求body
{"startTime":"1346846402",#和返回前面一个example返回tsUID相同，这样时间序列数据就和annotation数据关联了起来，可作为时间序列数据的注释和说明"tsuid":"000001000001000001000002000002","description": "Testing Annotations","notes": "These would be details about the event, the description is just a summary","custom": {"owner": "jdoe","dept": "ops"}
}

当写入成功时间，再次运行查询example1中的 /api/query 请求，即可得到：

[{"metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"},"aggregateTags": [],"tsuids": ["000001000001000001000002000002"],"annotations": [{"tsuid": "000001000001000001000002000002","description": "Testing Annotations","notes": "These would be details about the event, the description is just a summary","custom": {"owner": "jdoe","dept": "ops"},"startTime": 1346846402,"endTime": 0}],"dps": {"1346846402": 18}}
]

可见，此次在返回数据的清楚上，把相关联的注释（annotation数据）也一起返回回来，注释一般可以用来解释和说明数据。

三、子查询

在 /api/query 接口中，body中有一个参数是queries，它表示可以含有多个子查询，所谓子查询就是只要数据满足其中的一个子查询，数据就会返回回来。注意每次查询至少需要一个子查询。

在example1中写入一条数据的前提下，这里再向tsdb中写入一条数据：

[{"metric": "sys.cpu.nice","timestamp": 1346846402,"value": 9,"tags": {"host": "web02","dc": "lga"}}
]
# 通过 /api/query 接口我们可以查得该条数据的tsUID为000001000001000003000002000002

下面查询body就表示有两个子查询：

//请求体
{"start": 1346846401,"end": 1346846403,"showTSUIDs":"true","queries": [{   //第一个子查询，查询的是example1中写入的数据"aggregator": "avg","metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"}},{   //第二个子查询,查询的是刚刚写入的数据"aggregator": "avg","tsuids":["000001000001000003000002000002"]}]
}//返回结果
[{    //第一个子查询对应的数据"metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"},"aggregateTags": [],"tsuids": ["000001000001000001000002000002"],"annotations": [{"tsuid": "000001000001000001000002000002","description": "Testing Annotations","notes": "These would be details about the event, the description is just a summary","custom": {"owner": "jdoe","dept": "ops"},"startTime": 1346846402,"endTime": 0}],"dps": {"1346846402": 18}},{     //第二个子查询对应的数据"metric": "sys.cpu.nice","tags": {"host": "web02","dc": "lga"},"aggregateTags": [],"tsuids": ["000001000001000003000002000002"],"dps": {"1346846402": 9}}
]

在平常使用过程中我们可以使用单个或者多个子查询，还有需要注意对于每个子查询而言，主要有两种类型：

metric查询方式：子查询指定metric和tags（optional）进行查询，本次查询中的第一个子查询就是采用这种方式。
TSUID查询方式：需要给出一个或者多个tsuid，对应本次查询中的第二个子查询。

四、查询中的filters使用

从opentsdb2.2版本便支持filter，它其实是用于过滤tags的，可以作为tags查询的替代者，并且比tags更加灵活。请求body如下：

{"start": 1346846401,"end": 1346846403,"showTSUIDs":"true","queries": [  {"aggregator": "avg","metric": "sys.cpu.nice","filters": [{  "type":"literal_or",  "tagk":"host","filter":"web01|web02","groupBy":true}]}]
}

参数	意义
type	过滤器的类型，可以访问 /api/config/filters 接口查看支持的所有类型，这里 literal_or 表示value是一个枚举
tagk	指定过滤的key
filter	和相type对应，这里表示对web01和web02都进行匹配
groupBy	是否对匹配到的数据进行分组

这里使用literal_or，filter里面的多个tagV以竖线相隔，这个过滤器的意思是对tagK为host进行匹配，并且value为web01和web02都数据都会匹配成功。
返回结果：

[{"metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"},"aggregateTags": [],"tsuids": ["000001000001000001000002000002"],"annotations": [{"tsuid": "000001000001000001000002000002","description": "Testing Annotations","notes": "These would be details about the event, the description is just a summary","custom": {"owner": "jdoe","dept": "ops"},"startTime": 1346846402,"endTime": 0}],"dps": {"1346846402": 18}},{"metric": "sys.cpu.nice","tags": {"host": "web02","dc": "lga"},"aggregateTags": [],"tsuids": ["000001000001000003000002000002"],"dps": {"1346846402": 9}}
]

可见本次filter查询用一个子查询的结果和example3中用了两个子查询的效果是一样的。

五、查询数据的rate（增长率）

在某些情况下，我们查询的可能并不是数据的本身，而是它的增长率。恰巧opentsdb有帮我们提供这个功能：子查询中的rate参数。
首先我们先写入3条数据,时间分别间隔两秒，数据分别为0、64000和1000。

[{"metric": "sys.cpu.nice","timestamp": 1346846410,"value": 0,"tags": {"host": "web03","dc": "lga"}},{"metric": "sys.cpu.nice","timestamp": 1346846412,"value": 64000,"tags": {"host": "web03","dc": "lga"}},{"metric": "sys.cpu.nice","timestamp": 1346846414,"value": 1000,"tags": {"host": "web03","dc": "lga"}}
]

查询增长率的请求body如下：

{"start": 1346846409,"end": 1346846414,"showTSUIDs":"true","queries": [  {"aggregator": "avg","metric": "sys.cpu.nice","rate":true,  # 查询增长率"rateOptions":{"counter":false  },"tags": {"host": "web03","dc": "lga"}}]
}# 响应结果
[{"metric": "sys.cpu.nice","tags": {"host": "web03","dc": "lga"},"aggregateTags": [],"tsuids": ["000001000001000007000002000002"],"dps": {"1346846412": 32000,"1346846414": -31500}}
]

3200=(6400-0)/2，-31500=(1000-6400)/2，可见增长率是以秒为单位。

六、直方图中百分位数(percentiles)的查询

opentsdb在2.4版本对直方图（histogram进行了支持），本个example中首先写入直方图数据，然后根据数据对百分位数（percentile）进行查询。
写入数据的body如下：buckets是直方图数据，意思为0到1.75区间的数值为12,1.75到3.5区间的数值为16.

{"metric": "sys.cpu.nice","timestamp": 1356998400,"overflow": 1,"underflow": 0,"buckets": { "0,1.75": 12,"1.75,3.5": 16},"tags": {"host": "web01","dc": "lga"}
}

关于百分位的定义可以自行查资料进行详细认识，本次查询中percentiles列表里面就是需要查询的百分位，需要注意的是列表里面的数字的取值区间是[0,100]，并且可以不按照顺序排列。查询body如下：

{"start": 1356998400,"end": 1356998401,"showTSUIDs":"true","queries": [  {"aggregator": "sum","percentiles":  [100,99,43,42,1],"metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"}}]
}

请求的结果如下：

[{"metric": "sys.cpu.nice_pct_1.0","tags": {"host": "web01","dc": "lga"},"aggregateTags": [],"tsuids": ["000001000001000001000002000002"],"dps": {"1356998400": 0.875}},{"metric": "sys.cpu.nice_pct_42.0",···"dps": {"1356998400": 0.875}},{"metric": "sys.cpu.nice_pct_43.0",···"dps": {"1356998400": 2.625}},{"metric": "sys.cpu.nice_pct_99.0",···"dps": {"1356998400": 2.625}},{"metric": "sys.cpu.nice_pct_100.0",···"dps": {"1356998400": 2.625}}
]

返回内容如上：其中相同部分已经省略，返回的metric由原始metric_pct_number 组成，下面讲述它们的计算方式：
第一个区间的数值为12，第二个区间的数值为16，12/(12+16)=0.428。

我们看到1和42的百分位的取值都是0.875，0.875=1.75/2，取的第一个区间的中点坐标，可以得到在0.428之前的百分位的数值都为0.875。
43、99、100百分位对应的数值都为2.625，2.625=1.75+(3.5-1.75)/2，2.625的物理意义就是第二个区间中点的横坐标，因此43到100之间的百分位取值都为2.525。

七、Downsampling(下采样)

下采样即让浓密数据变稀疏的过程，首先写入10条数据，数值分别为0到9，相邻数据的时间间隔为1s：

[{"timestamp": 1562068000,"value": 0,"metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"}},······{"metric": "sys.cpu.nice","timestamp": 1562068009,"value": 9,"tags": {"host": "web01","dc": "lga"}}
]

下采样查询如下，downsample字段是一个字符串，该字段由 interval-aggregate-fill policy 组成，分别表示时间间隔、聚合方法、缺少的值补齐的方法。本次查询下采样间隔为2s，聚合方法是取聚合区间的最小值，并且缺少的值用0补齐：

{"start": 1562068000,"end": 1562068009,"queries": [  {"aggregator": "avg","metric": "sys.cpu.nice","downsample":"2s-min-zero","tags": {"host": "web01","dc": "lga"}}]
}

返回结果如下，可见原本每秒一个数据在结果中是每两秒返回一个数据，并且在每个间隔中，都是取的最小值。

[{"metric": "sys.cpu.nice","tags": {"host": "web01","dc": "lga"},"aggregateTags": [],"dps": {"1562068000": 0,"1562068002": 2,"1562068004": 4,"1562068006": 6,"1562068008": 8}}
]

八、query/exp 的使用（查询中使用表达式）

这个接口允许使用表达式进行查询，可以对查询的多个结果进行操作。
在example7写入数据的基础上，再写入如下数据，相比example7的数据而言仅仅是metric发生了变化：

[{"timestamp": 1562068000,"value": 0,"metric": "sys.cpu.nice1","tags": {"host": "web01","dc": "lga"}},······{"metric": "sys.cpu.nice1","timestamp": 1562068009,"value": 9,"tags": {"host": "web01","dc": "lga"}}
]

紧接着使用表达式进行查询，查询body如下，

time 定义了查询的时间区间和聚合方式
filters 定义了一个过滤器f1
metric 中指定了对sys.cpu.nice和sys.cpu.nice1两个metric进行查询，并且两个metric都使用同一个filter：f1
expressions 中是语法表达式，e就等于结果a加上结果b，e2就等于e乘以2
outputs 指定需要输出的表达式计算结果

{"time": {"start": "1562068000","end":"1562068009","aggregator":"sum"},"filters": [{ "tags": [{"type": "wildcard","tagk": "host","filter": "web*","groupBy": true}],"id": "f1"}],"metrics": [{"id": "a","metric": "sys.cpu.nice","filter": "f1","fillPolicy":{"policy":"nan"}},{"id": "b", "metric": "sys.cpu.nice1","filter": "f1","fillPolicy":{"policy":"nan"}}],"expressions": [{"id": "e","expr": "a + b"},{"id":"e2","expr": "e * 2"}],"outputs":[{"id":"e", "alias":"e"},{"id":"e2", "alias":"e2"}]}

查询结果如下，query是里面是关于查询请求body的信息，为了节约空间这里省略。可以得知表达式计算是对同一个时间点进行计算的。

outputs中的e，时间点1562068001000对应的值为2，sys.cpu.nice和sys.cpu.nice1在1562068001000对应的数值都为1，便可和表达式中 e=a+b 对应起来。
e2中时间点1562068001000对应的值为4，便可和表达式中 e2=ex2 对应起来。

{"outputs": [{"id": "e","alias": "e","dps": [ [1562068000000,0],[1562068001000,2],[1562068002000,4],[ 1562068003000, 6],[1562068004000,8],[1562068005000,10],[1562068006000,12],[1562068007000,14],[1562068008000,16],[1562068009000,18] ],"dpsMeta": { "firstTimestamp": 1562068000000,"lastTimestamp": 1562068009000, "setCount": 10,"series": 1},"meta": [{"index":0,"metrics":["timestamp"]},{"index":1,"metrics":["sys.cpu.nice","sys.cpu.nice1"],"commonTags":{"host":"web01","dc":"lga"},"aggregatedTags":[]}]},{"id": "e2","alias": "e2","dps": [[1562068000000,0],[1562068001000,4],[1562068002000,8],[1562068003000,12],[1562068004000,16],[1562068005000,20],[1562068006000,24],[1562068007000,28],[1562068008000,32],[1562068009000,36]],"dpsMeta": { "firstTimestamp": 1562068000000,"lastTimestamp": 1562068009000,"setCount": 10,"series": 1},"meta": [{"index":0,"metrics":["timestamp"]},{"index":1,"metrics":["sys.cpu.nice","sys.cpu.nice1"],"commonTags":{"host":"web01","dc":"lga"},"aggregatedTags":[]}]}],"query": {······}
}

九、trees详解

opentsdb2.0版本引入了tree的概念，tree可以将一些时间序列组织起来使其具有层次结构，和文件系统一样，tree中的叶子类比于文件系统的文件，tree中的branch类比于文件系统的文件夹，还可以继续在里面创建新的文件夹。其相关定义可参考官网。

在tsdb中创建一棵树步骤如下：

首先创建一棵树，此时数的enable属性为false。
为这棵树定义一些规则，数的形状和数据是由这些规则确定。
可以通过/api/tree/test接口对这棵树进行测试，看其接口是否满足要求。
将树的enable设为true。
运行./tsdb uid treesync扫描TSMeta中的全部对象，将符合条件的时间序列加入到树中。注意：若需要每创建一个TSMeta对象时，都试图将对象加入到enable tree中，那么在启动tsdb时需要加上 tsd.core.tree.enable_processing=true 配置。

现在按照上面的流程进行操作实际一遍，首先对时间序列、数的规则进行说明。

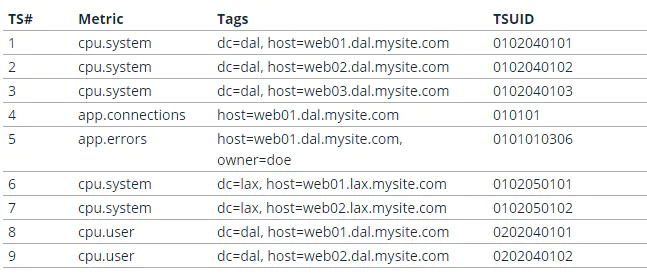

现在我们有如下的时间序列数据：

图1

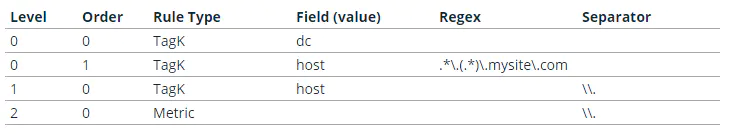

这些时间序列需要满足如下规则（rules），level表示数的第几层，order表示同一level的不同rule有不同的优先级。level 0 有两个rule，当满足order为0的rule时，会跳过order为1的rule；反之order为1的rule就会生效。

图2

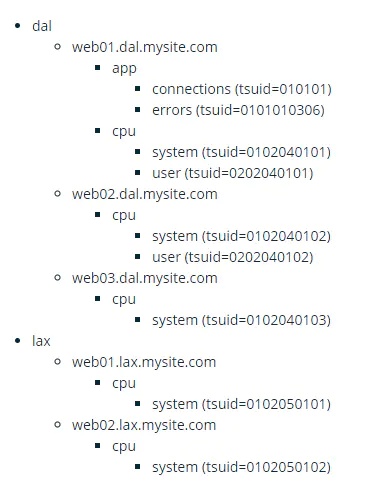

基于上面的时间序列和tree的规则，可以得到下面的tree：

图3

下面按照步步骤对这棵树进行生成：

写入图一中的输入，请求body此处略。
创建一棵树，post接口为 /api/tree，请求body如下：

{"name":"Network","description":"","notes":"","rules":null,"created":1368964815,"strictMatch":false,"storeFailures":false,"enabled":false}

创建成功后可以用 get方式请求 /api/tree 接口查询tree的相关信息，并可以获得新创建tree的id，treeId下面也会用到。

利用接口 /api/tree/rule接口，依次创建图2中的4个rule，请求body分别如下：


{"type":"tagk","field":"dc","description":"a tagk named data center","level":0,"order":0,"treeId":1}{"type":"tagk","field":"host","description":"a tagk named host","regex":".*\\.(.*)\\.mysite\\.com","level":0,"order":1,"treeId":1}{"type":"tagk","field":"host","description":"a tagk named host","separator":"\\.","level":1,"order":0,"treeId":1}{"type":"metric","description":"metric","separator":"\\.","level":2,"order":0,"treeId":1}
