单片机定时器实验两位倒计时秒表_51单片机基础与应用8天速成(三)


在讲授中断这一概念时,人们总是喜欢举洗衣服烧水的例子:

话说,一天“你”独自在家,为了泡脚给自己烧上了一壶水,然后想着明天没有衣服穿了,就去阳台洗起了衣服。过了十几分钟,“你”在阳台洗着衣服,突然听到了厨房烧水壶沸腾的鸣叫,所以,“你”放下洗了一半的衣服,去关闭了煤气灶,接着又返回阳台继续洗衣服。在这个小故事中,如果我们把烧水和洗衣服分别看作两个进程,那么显然,烧水壶沸鸣对应的是中断请求,洗衣服则是正常运行的主进程,高优先级进程通过向CPU提交中断请求的方式,暂时中断主进程转而运行其他进程,利用有限的CPU资源,尽可能的做到了对效率和实时性的兼顾。

在第一天的教程中曾经提到过,我们会用三天的时间分别学习外部中断、定时器/计数器中断以及串口中断,占据全部八天课程的三分之一还多,单单从课程安排上,大家就可以体会到中断在单片机学习中的重要地位。


中断的优先级

当有多个中断同时被提交,那么CPU该选择响应哪个中断呢?这要从中断源的类型来分

单片机的中断源分为三类

  • 外部中断

  • 定时器/计数器中断

  • 串口中断

但单片机最基本的中断源却有5个

  • 外部中断0

  • 定时器/计数器中断0

  • 外部中断1

  • 定时器/计时器中断1

  • 串口中断

(排列即为他们的优先级)

丰富的中断源可以大大提高单片机的便捷性,有些较新的单片机已经拥有了8个中断源,但本教程中只讲单片机必备的5个中断源的使用.

在洗衣烧水的小故事中,我们已经意识到了优先级这一概念的存在,高优先级的中断将被优先执行,且可以打断低优先级的中断,反之则不能。5个中断源的优先级(或查询次序)已经被指定,在软件编程中又有着相对应的中断号(0-4),软件编程里的中断号与中断优先级匹配正确,程序才能正常进入中断(程序中会再次讲解)。

039fd3c2fae57f18b26752d3f9ebe86f.png273c2676f3c2373d7dd436170586d5ef.png273c2676f3c2373d7dd436170586d5ef.png273c2676f3c2373d7dd436170586d5ef.png273c2676f3c2373d7dd436170586d5ef.png

特殊功能寄存器

前面也曾讲过,对单片机的编程,基本可以说是对单片机内部寄存器的操作,五种中断所涉及到的特殊寄存器以及各个位的功能讲解如下:

IE寄存器(中断允许控制寄存器)

IE:EAXXESET1EX1ET0EX0

其中,EA为总中断允许位,ES为串口中断允许位。

ET1、ET0分别是定时器/计数器1与定时、计数器0中断允许位。

EX1、EX0为外部中断1与外部中断0中断允许位。

可以看到,IE寄存器可以控制所有中断的开关,而且支持位寻址。

TCON寄存器(定时器/计数器控制寄存器)TCON:TF1TR1TF0TR0IE1IT1IE0IT0

其中,TF1、TF0分别为定时器T1/T0溢出标志位,当定时器溢出时状态改变,无需手动设置。

TR1/TR0分别为定时器1/定时器0中断允许位

IE1/IE0分别为外部中断请求标志位,IT1/IT0分别设置两个外部中断源的触发方式(0上升沿触发,1下降沿触发)。

TCON寄存器支持位寻址。

TMOD寄存器(定时器/计数器模式控制寄存器)

TMOD:GATEC/TM1M0GATEC/TM1M0

其中,GATE为门控制位,当此位为1时,外部中断被触发与定时器中断允许位同时为1,才会开启定时器/计数器。

两个C/T位,分别是定时器/计数器1模式选择位,0为定时器模式,1为计数器模式。

M1M0,设置定时器/计数器1/0工作方式,00为13位定时/计数器模式,01为16位定时器/计数器模式,10为8位定时/计数器自重装模式(就是自动归零),11则是指将T0分为两个8位定时/计数器,T1停止计数。

要注意的是,TMOD不支持位寻址,只能对整体赋值

T0寄存器组:TH0TL0

T1寄存器组:TH1TL1

以上两种寄存器分别是定时/计数器的计数初值设定,TH是高八位,TL指低八位,这两者共同控制定时器/计数器溢出的时间(在定时/计数器中断一节会详细讲解)

从上面的总体介绍中,我们单独提取外部中断需要设置的寄存器:IE寄存器中的EA、EX,TCON中的IT1、IT0,同时需要接线P3^2、P3^3外部中断引脚

接下来,我们将会在上次流水灯的项目基础上,使用外部中断的方式让按钮控制流水灯的切换

原理图

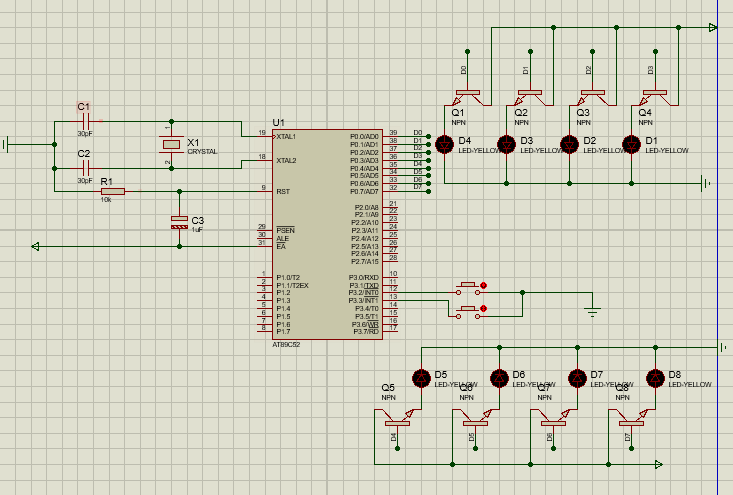

本项目新增Button元件(按钮),原理图如下:


说明:

emm,没什么特别好说的,看图连接就行了,注意整洁美观。

ac5cb0d741e922f707dc3b5ddf4cb9fc.png273c2676f3c2373d7dd436170586d5ef.png273c2676f3c2373d7dd436170586d5ef.png273c2676f3c2373d7dd436170586d5ef.png273c2676f3c2373d7dd436170586d5ef.png

keli中的代码

#include

#include

sbit k0 = P3^2;

sbit k1 = P3^3;

sbit LED = P2^0;

void IntInit()

{

EA = 1;//打开总中断

IT0 = 1;//设置触发方式为下降沿

EX0 = 1;

IT1 = 1;

EX1 = 1;

P0 = 0x01;

k0 = k1 = 1;

}

void main()

{

IntInit();

while(1);

}

void Int0() interrupt 0

{

if(k0 == 0)

{

P0=P0>>1;

}

if(P0==0x00)

{

P0 = 0x80;

}

}

void Int1() interrupt 2

{

LED = 0;

if(k1 == 0)

{

P0=P0<<1;

}

if(P0==0x00)

{

P0 = 0x01;

}

}

说明

说明:

1.头文件中包含了很多汇编会用的操作,比如这个项目中使用的左移右移运算,可以大大简化代码

2.IntInit()函数主要用来初始化外部中断,其中语句的顺序可以调换,可以依照自己的习惯或者记忆方式,自行设计安排。

3.void Int0() interrupt 0 、void Int1() interrupt 2分别对应外部中断0与外部中断1,interrupt之后跟的数字就是我们之前说的优先级标号,格式不能错,编号一定一一对应,名字各自随便修改(依照C语言命名规范),函数里面的内容就是中断后执行的程序。

实验现象

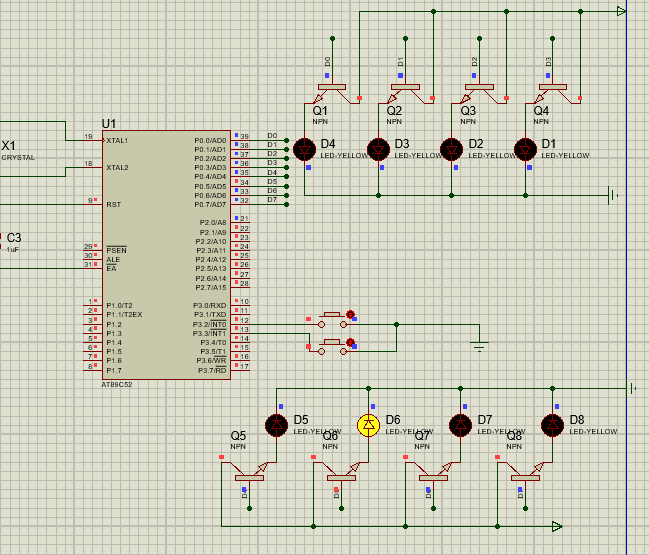

分别按下两个按钮,可以观察到LED灯向左/右接力闪烁,证明实验成功。


另外:

剩下两天基础课程的学习难度将会提升,定时器/计数器中断以及串口中断的学习,将要比今天的课程难度提升不少

不过,稳扎稳打,多做实验,你会发现也没有什么大不了。加油!
