很多时候我们需要输出某种函数信号，如方波、三角波、正弦波等，但想要获得这样的函数信号，不论是硬件电路还是软件实现，却并不是一件简单的事情。不过AD9833这类函数生成芯片可以简化这方面的操作，这一节我们就来设计并实现AD9833的驱动。

1、功能概述

各种类型的检测、信号激励和时域反射(TDR)应用都需要波形发生器。而AD9833就是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。

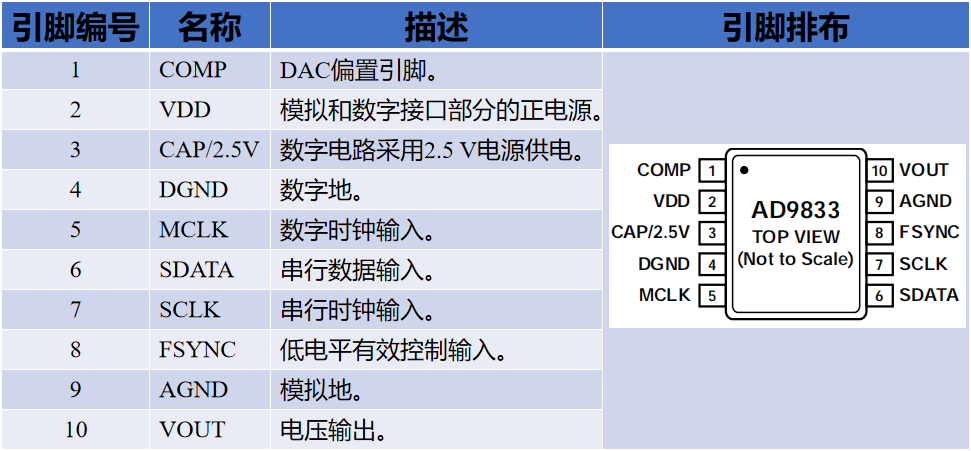

1.1、硬件配置及功能描述

AD9833无需额外的外部元件就能够产生正弦波、三角波和方波输出。输出频率和相位可通过软件进行编程，调整简单。AD9833通过一个三线式串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。该器件采用2.3 V至5.5 V电源供电。

1.2、内部寄存器

AD9833包含一个16位控制寄存器，让用户可以配置AD9833的操作。mode位之外的所有控制位均在MCLK的内部下降沿采样。

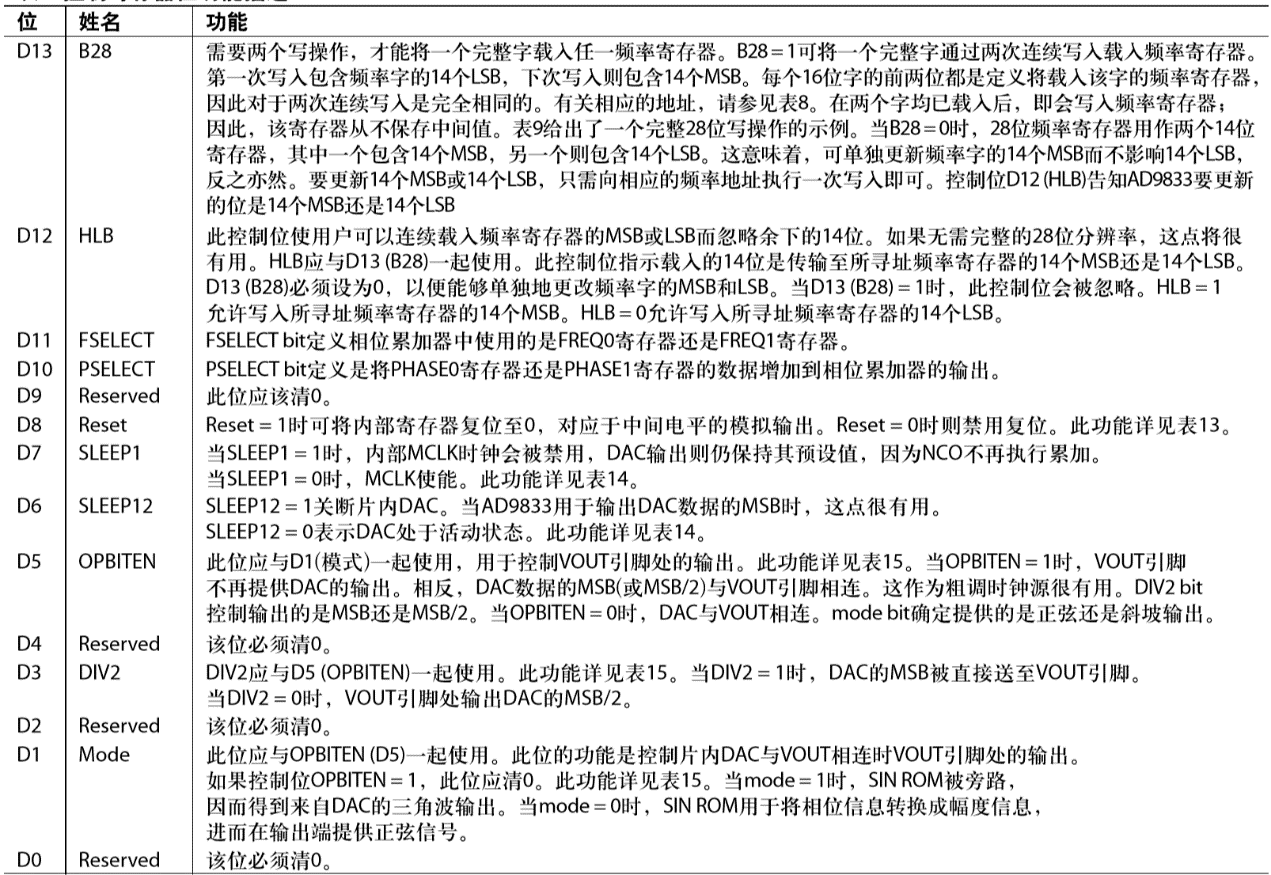

控制寄存器各位的含义如下：

AD9833包含两个频率寄存器和两个相位寄存器，频率寄存器为28位：时钟速率为25 MHz时，可以实现0.1 Hz的分辨率；而时钟速率为1 MHz时，则可以实现0.004 Hz的分辨率。

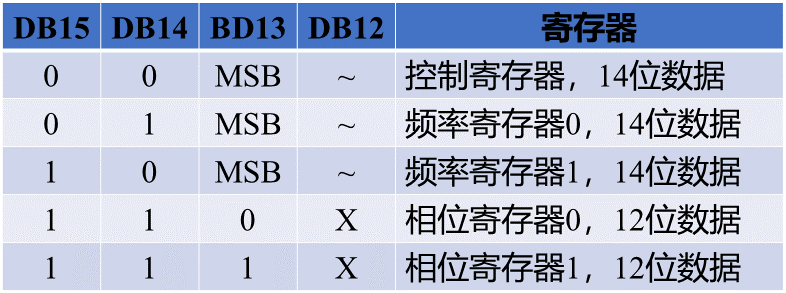

每次写数据时，都是从写控制寄存器器开始，每次写的16为数据的高两位用以决定所写的寄存器。

如上图所示，写不同寄存器时高两位需根据寄存器的不同设定不同的值。

2、驱动设计与实现

我们已经了解了AD9833的基本情况。接下来我们就据此实现AD9833波形发生器驱动的设计及实现。

2.1、对象定义

AD9833波形发生器的驱动依然采用基于对象的操作，所以我们需要先得到AD9833波形发生器的对象。

2.1.1、抽象对象类型

一个对象最起码包含属性和操作两方面内容，我们先来分析一下AD9833波形发生器对象需要包含哪些属性和操作。

对于AD9833波形发生器来说，控制寄存器的状态决定了下一步的操作，所以我们将控制寄存器的状态抽象为对象的属性，以便随时掌握操作的目标。此外，作为函数发生器，输出的信号具有周期性，在输出频率固定的情况下，计算有一个常数，我们将其作为属性已确认输出型号的频率。

进而我们考虑AD9833波形发生器对象的操作。首先我们要操作AD9833波形发生器则需要向其传送数据，所以我们将向AD9833波形发生器写数据作为对象的一个操作。AD9833波形发生器采用SPI通讯接口，有时需要在软件中对片选信号进行操作，所以我们将片选型号的操作作为对象的另一个操作。在一些情况下，有些针对对象的活动需要延时进行，而在不同的平台中采取的延时方式不尽相同，为了操作方便我们将延时操作作为对象的一个操作。

据以上的分析我们可以抽象AD9833波形发生器的对象类型如下：

/* 定义AD9833对象类型 */
typedef struct Ad9833Object{uint16_t ctlRegister;                //控制寄存器float freqConstant;                          //频率计算常数void (*WriteData)(uint8_t *tData，uint16_t tSize);        //向DAC发送数据void (*ChipSelcet)(AD9833CSType en);     //片选信号void (*Delayms)(volatile uint32_t nTime);       //ms延时操作指针
}Ad9833ObjectType;

2.1.2、对象初始化

我们虽然得到了AD9833的对象，但对象不能直接使用，我们需要对其进行初始化方能使用。所以接下来我们考虑AD9833波形发生器对象的初始化函数。

初始化函数至少包含有2方面内容：一是为对象变量赋必要的初值；二是检查这些初值是否是有效的。特别是一些操作指针错误的话可能产生严重的后果。基于这一原则，我们设计AD9833波形发生器的对象初始化函数如下：

/* 初始化AD9833对象 */
void AD9833Initialization(Ad9833ObjectType *dev，float mclk，AD9833WriteData write，AD9833ChipSelcet cs，AD9833Delayms delayms)
{if((dev==NULL)||(write==NULL)||(delayms==NULL)){return;}dev->ctlRegister=0x0000;if(mclk>0){dev->freqConstant=268.435456/mclk;}else{dev->freqConstant=10.73741824; //默认是25M}dev->WriteData=write;dev->Delayms=delayms;if(cs!=NULL){dev->ChipSelcet=cs;}else{dev->ChipSelcet=DefaultChipSelcet;}
}

2.2、对象操作

我们已知AD9833波形发生器包含3类寄存器：控制寄存器、频率寄存器和相位寄存器。接下来我们就实现对这三个寄存器的操作。

2.2.1、操作控制寄存器

AD9833波形发生器有一个16位的控制寄存用于配置各种操作。其中DB13(B28)、DB12(HLB)、DB11(FSELECT)、DB10(PSELECT)、DB8(RESET)、DB7(SLEEP1)、DB6(SLEEP12)、DB5(OPBITEN)、DB3(DIV2)、DB1(MODE)等位是可以操作的。与频率寄存器和相位寄存器相关的配置我们在后续说明，这里先看看复位、休眠及输出模式的配置。

AD9833上电时，器件应复位。要使AD9833复位，应将DB8(RESET)位置1。要使器件退出复位，应将该位清0。在reset 置0后的8个MCLK周期内，DAC输出端会出现信号。复位功能可使相应的内部寄存器复位至0，以提供中间电平的模拟输出。复位操作不会使相位、频率或控制寄存器复位。

/* 复位AD9833对象 */
void ResetAD9833Object(Ad9833ObjectType *dev)
{uint16_t regValue=dev->ctlRegister;regValue|=AD9833_CTRLRESET;SendToAD9833(dev，regValue);dev->Delayms(1);regValue&=(~AD9833_CTRLRESET);SendToAD9833(dev，regValue);dev->ctlRegister=regValue;
}

SLEEP功能可关断AD9833中不使用的部分，以将功耗降至最低。可关断的芯片部分是内部时钟和DAC。休眠功能需要操作DB7(SLEEP1)和DB6(SLEEP12)位。具体配置如下：

/* 设置AD9833休眠状态 */
void SetAD9833SleepMode(Ad9833ObjectType *dev，Ad9833SleepMode mode)
{uint16_t regValue=dev->ctlRegister;regValue&=(~(AD9833_CTRLSLEEP1|AD9833_CTRLSLEEP12));switch(mode){case DACTurnOff:{regValue|=AD9833_CTRLSLEEP12;break;}case MCLKTurnOff:{regValue|=AD9833_CTRLSLEEP1;break;}case DACMCLKTurnOff:{regValue|=(AD9833_CTRLSLEEP1|AD9833_CTRLSLEEP12);break;}default:{break;}}SendToAD9833(dev，regValue);dev->ctlRegister=regValue;
}

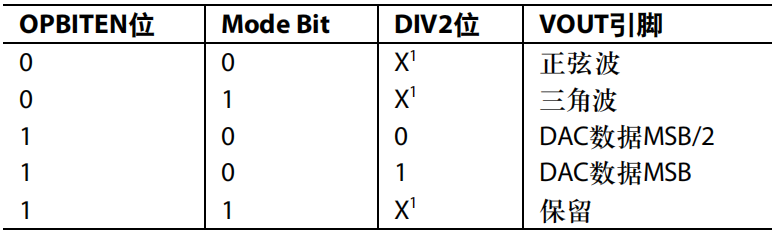

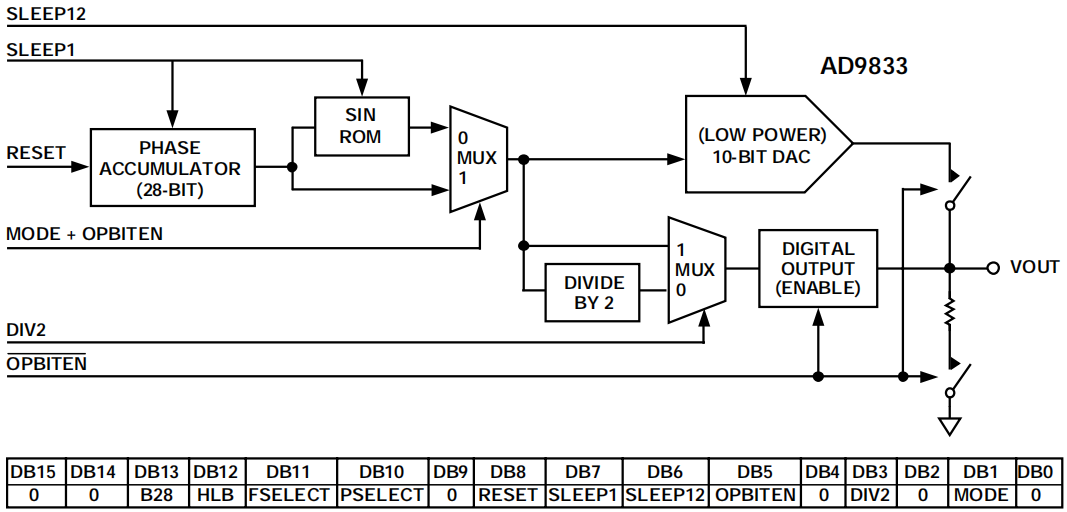

AD9833可从芯片提供各种输出，所有这些输出均通过VOUT引脚提供。输出选项包括DAC数据的MSB、正弦波输出或三角波输出。控制寄存器的DB5(OPBITEN)、DB3(DIV2)和DB1(MODE)决定 AD9833将提供的输出。具体如下：

/* 设置AD9833的输出模式 */
void SetAD9833OutputMode(Ad9833ObjectType *dev，Ad9833OutMode mode)
{uint16_t regValue=dev->ctlRegister;regValue&=(~(AD9833_CTRLOPBITEN|AD9833_CTRLDIV2|AD9833_CTRLMODE));switch(mode){case triangular:{regValue|=AD9833_CTRLMODE;break;}case square_msb_2:{regValue|=AD9833_CTRLOPBITEN;break;}case square_msb:{regValue|=(AD9833_CTRLOPBITEN|AD9833_CTRLDIV2);break;}default:{break;}}SendToAD9833(dev，regValue);dev->ctlRegister=regValue;
}

2.2.2、操作频率寄存器

写频率寄存器时，Bit D15和Bit D14设置为01或10。控制寄存DB13(B28)和DB12(HLB)位决定操作的频率寄存器。如果希望更改某个频率寄存器的全部内容，则必须向同一地址执行两次连续写入，因为频率寄存器是28位宽。第一次写入包含14个LSB，第二次写入则包含14个MSB。对于此工作模式，B28(D13)控制位应置1。在某些应用中，用户无需更新频率寄存器的全部28个位。在粗调情况下，只需更新14个MSB，而在精调情况下，则只需更新14个LSB。通过将B28 (D13)控制位清0时，28位频率寄存器用作两个14位寄存器，其中一个包含14个MSB，另一个则包含14个LSB。这意味着，可单独更新频率字的 14个MSB而不影响14个LSB，反之亦然。控制寄存器中的 Bit HLB (D12)确定要更新的具体14个位。数据结构如下：

/* 设置频率寄存器的值 */
void SetAD9833FreqRegister(Ad9833ObjectType *dev，WriteAd9833FreqReg reg，uint32_t freqValue)
{uint16_t msbFreq，lsbFreq;uint32_t freqReg;freqReg =(uint32_t)(dev->freqConstant*freqValue);lsbFreq = (freqReg & 0x0003FFF);msbFreq = ((freqReg & 0xFFFC000) >> 14);ConfigFreqRegisterStyle(dev，reg);switch(reg){case FREQ0_B28:{lsbFreq |=FREQ0_Address;SendToAD9833(dev，lsbFreq);msbFreq |=FREQ0_Address;SendToAD9833(dev，msbFreq);break;}case FREQ0_B14_LSB:{lsbFreq |=FREQ0_Address;SendToAD9833(dev，lsbFreq);break;}case FREQ0_B14_MSB:{msbFreq |=FREQ0_Address;SendToAD9833(dev，msbFreq);break;}case FREQ1_B28:{lsbFreq |=FREQ1_Address;SendToAD9833(dev，lsbFreq);msbFreq |=FREQ1_Address;SendToAD9833(dev，msbFreq);break;}case FREQ1_B14_LSB:{lsbFreq |=FREQ1_Address;SendToAD9833(dev，lsbFreq);break;}case FREQ1_B14_MSB:{msbFreq |=FREQ1_Address;SendToAD9833(dev，msbFreq);break;}default:{break;}}
}

2.2.3、操作相位寄存器

写入相位寄存器时，Bit D15和Bit D14设置为11。Bit D13确定将载入的相位寄存器。具体结构如下：

/* 设置相位寄存器的值 */
void SetAD9833PhaseRegister(Ad9833ObjectType *dev，Ad9833PhaseReg reg，float phaseValue)
{uint16_t phaseReg=0;float phaseConstant=651.8986469;phaseReg=(uint16_t)(phaseValue*phaseConstant);phaseReg&=0x0FFF;if(reg==PHASE0){phaseReg|=PHASE0_Address;}else{phaseReg|=PHASE1_Address;}SendToAD9833(dev，phaseReg);
}

3、驱动的使用

我们已经设计并实现了AD9833波形发生器的驱动，接下来我们考虑如何使用这一驱动程序实现AD9833波形发生器的应用。

3.1、声明并初始化对象

驱动是基于对象的操作设计的，所以我们先要使用Ad9833ObjectType声明对象变量。形如：

Ad9833ObjectType ad9833;

声明了这个对象变量并不能用于操作AD9833波形发生器，我们还需要使用初始化函数对对象变量进行初始化。初始换函数所需参数如下：

Ad9833ObjectType *dev，所要初始化的AD9833对象设备

float mclk，AD9833采用的数字时钟，默认为25M

AD9833WriteData write，写AD9833对象函数

AD9833ChipSelcet cs，AD9833片选信号操作函数

AD9833Delayms delayms，操作ms延时函数

对于这些参数，对象变量我们已经定义了。AD9833采用的数字时钟则根据我们的实际使用情况输入。主要的是我们需要定义几个函数，并将函数指针作为参数。这几个函数的类型如下：

/* 定义AD9833写数据指针类型 */
typedef void (*AD9833WriteData)(uint8_t *tData，uint16_t tSize);/* 定义AD9833片选操作指针类型 */
typedef void (*AD9833ChipSelcet)(AD9833CSType en);/* 定义AD9833 ms延时操作指针类型 */
typedef void (*AD9833Delayms)(volatile uint32_t nTime);

对于这几个函数我们根据样式定义就可以了，具体的操作可能与使用的硬件平台有关系。片选操作函数用于多设备需要软件操作时，如采用硬件片选可以传入NULL即可。具体函数定义如下：

/*定义片选信号函数*/
void AD9833CS(AD9833CSType en)
{if(AD9833CS_ENABLE==en){HAL_GPIO_WritePin(GPIOF， GPIO_PIN_4， GPIO_PIN_RESET);}else{HAL_GPIO_WritePin(GPIOF， GPIO_PIN_4， GPIO_PIN_SET);}
}/*定义发送数据函数*/
void AD9833TransmitData(uint8_t *wData，uint16_t wSize)
{HAL_SPI_Transmit (&ad9833hspi， wData， wSize， 1000);
}

对于延时函数我们可以采用各种方法实现。我们采用的STM32平台和HAL库则可以直接使用HAL_Delay()函数。于是我们可以调用初始化函数如下：

AD9833Initialization(&ad9833，25.0，AD9833TransmitData，AD9833CS，HAL_Delay);

3.2、基于对象进行操作

接下来我们将操作对象生成我们想要的波形。如我们想要生成频率为10MHz，相位为0的正弦波，编码如下：

/* 生成波形 */
void SignalGenerator(void)
{SetAD9833FreqRegister(&ad9833，FREQ0_B28，10000000);SetAD9833PhaseRegister(&ad9833，PHASE0，0.0);SelectAD9833FregRegister(&ad9833，FREQ0);SelectAD9833PhaseRegister(&ad9833，PHASE0);SetAD9833OutputMode(&ad9833，sinusoid);
}

在这段程序中我们使用的是频率寄存器0和相位寄存器0，并且频率寄存器采用的是修改28位的形式。对于其他的操作方式我们我们可以作相应的更改。
