Android之ViewDragHelper

在自定义ViewGroup中,很多效果都包含用户手指去拖动其内部的某个View(eg:侧滑菜单等),针对具体的需要去写好onInterceptTouchEvent和onTouchEvent这两个方法是一件很不容易的事,需要自己去处理:多手指的处理、加速度检测等等。
好在官方在v4的支持包中提供了ViewDragHelper这样一个类来帮助我们方便的编写自定义ViewGroup。简单看一下它的注释:

ViewDragHelper is a utility class for writing custom ViewGroups. It offers a number
of useful operations and state tracking for allowing a user to drag and reposition
views within their parent ViewGroup.

入门小示例

首先我们通过一个简单的例子来看看其快捷的用法,分为以下几个步骤:

  1. 创建实例
  2. 触摸相关的方法的调用
  3. ViewDragHelper.Callback实例的编写

(一) 自定义ViewGroup

package com.zhy.learn.view;import android.content.Context;
import android.support.v4.widget.ViewDragHelper;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import android.widget.LinearLayout;/*** Created by zhy on 15/6/3.*/
public class VDHLayout extends LinearLayout
{private ViewDragHelper mDragger;public VDHLayout(Context context, AttributeSet attrs){super(context, attrs);mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback(){@Overridepublic boolean tryCaptureView(View child, int pointerId){return true;}@Overridepublic int clampViewPositionHorizontal(View child, int left, int dx){return left;}@Overridepublic int clampViewPositionVertical(View child, int top, int dy){return top;}});}@Overridepublic boolean onInterceptTouchEvent(MotionEvent event){return mDragger.shouldInterceptTouchEvent(event);}@Overridepublic boolean onTouchEvent(MotionEvent event){mDragger.processTouchEvent(event);return true;}
}

1、创建实例

mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback(){});

创建实例需要3个参数,第一个就是当前的ViewGroup,第二个sensitivity,主要用于设置touchSlop:

helper.mTouchSlop = (int) (helper.mTouchSlop * (1 / sensitivity));

可见传入越大,mTouchSlop的值就会越小。第三个参数就是Callback,在用户的触摸过程中会回调相关方法,后面会细说。

2、触摸相关方法

 @Overridepublic boolean onInterceptTouchEvent(MotionEvent event){return mDragger.shouldInterceptTouchEvent(event);}@Overridepublic boolean onTouchEvent(MotionEvent event){mDragger.processTouchEvent(event);return true;}

onInterceptTouchEvent中通过使用 mDragger.shouldInterceptTouchEvent(event)来决定我们是否应该拦截当前的事件。onTouchEvent中通过mDragger.processTouchEvent(event)处理事件。

3、实现ViewDragHelper.CallCack相关方法

new ViewDragHelper.Callback(){@Overridepublic boolean tryCaptureView(View child, int pointerId){return true;}@Overridepublic int clampViewPositionHorizontal(View child, int left, int dx){return left;}@Overridepublic int clampViewPositionVertical(View child, int top, int dy){return top;}}

ViewDragHelper中拦截和处理事件时,需要会回调CallBack中的很多方法来决定一些事,比如:哪些子View可以移动、对个移动的View的边界的控制等等。

上面复写的3个方法:

  • tryCaptureView如何返回ture则表示可以捕获该view,你可以根据传入的第一个view参数决定哪些可以捕获

  • clampViewPositionHorizontal,clampViewPositionVertical可以在该方法中对child移动的边界进行控制,left , top 分别为即将移动到的位置,比如横向的情况下,我希望只在ViewGroup的内部移动,即:最小>=paddingleft,最大<=ViewGroup.getWidth()-paddingright-child.getWidth。就可以按照如下代码编写:

@Overridepublic int clampViewPositionHorizontal(View child, int left, int dx){final int leftBound = getPaddingLeft();final int rightBound = getWidth() - mDragView.getWidth() - leftBound;final int newLeft = Math.min(Math.max(left, leftBound), rightBound);return newLeft;}

经过上述3个步骤,我们就完成了一个简单的自定义ViewGroup,可以自由的拖动子View。

简单看一下布局文件

<com.zhy.learn.view.VDHLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:orientation="vertical"android:layout_height="match_parent"><TextViewandroid:layout_margin="10dp"android:gravity="center"android:layout_gravity="center"android:background="#44ff0000"android:text="I can be dragged !"android:layout_width="100dp"android:layout_height="100dp"/><TextViewandroid:layout_margin="10dp"android:layout_gravity="center"android:gravity="center"android:background="#44ff0000"android:text="I can be dragged !"android:layout_width="100dp"android:layout_height="100dp"/><TextViewandroid:layout_margin="10dp"android:layout_gravity="center"android:gravity="center"android:background="#44ff0000"android:text="I can be dragged !"android:layout_width="100dp"android:layout_height="100dp"/></com.zhy.learn.view.VDHLayout>

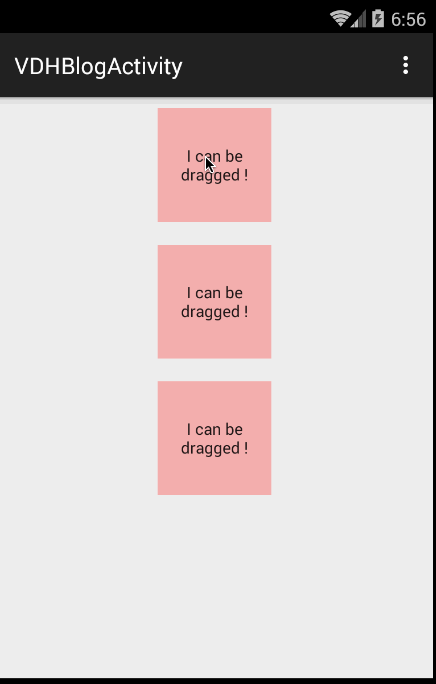

效果如下

更多功能

ViewDragHelper还能做以下的一些操作:

  • 边界检测、加速度检测(eg:DrawerLayout边界触发拉出)
  • 回调Drag Release(eg:DrawerLayout部分,手指抬起,自动展开/收缩)
  • 移动到某个指定的位置(eg:点击Button,展开/关闭Drawerlayout)
    那么我们接下来对我们最基本的例子进行改造,包含上述的几个操作。

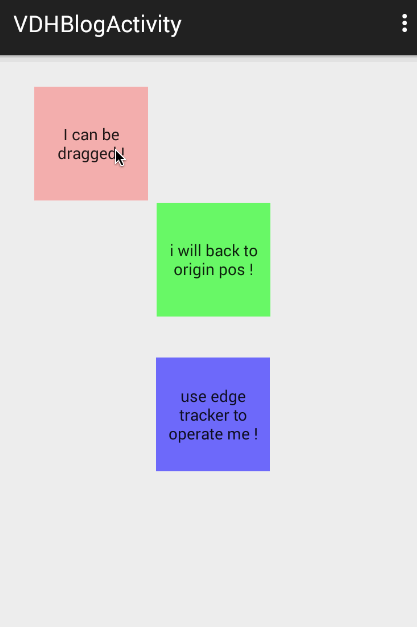

首先看一下我们修改后的效果:

简单的为每个子View添加了不同的操作:

第一个View,就是演示简单的移动
第二个View,演示除了移动后,松手自动返回到原本的位置。(注意你拖动的越快,返回的越快)
第三个View,边界移动时对View进行捕获。

好了,看完效果图,来看下代码的修改:

修改后的代码

package com.zhy.blogcodes.vdh;import android.content.Context;
import android.graphics.Point;
import android.support.v4.widget.ViewDragHelper;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import android.widget.LinearLayout;/*** Created by zhy on 15/6/3.*/
public class VDHLayout extends LinearLayout
{private ViewDragHelper mDragger;private View mDragView;private View mAutoBackView;private View mEdgeTrackerView;private Point mAutoBackOriginPos = new Point();public VDHLayout(Context context, AttributeSet attrs){super(context, attrs);mDragger = ViewDragHelper.create(this, 1.0f, new ViewDragHelper.Callback(){@Overridepublic boolean tryCaptureView(View child, int pointerId){//mEdgeTrackerView禁止直接移动return child == mDragView || child == mAutoBackView;}@Overridepublic int clampViewPositionHorizontal(View child, int left, int dx){return left;}@Overridepublic int clampViewPositionVertical(View child, int top, int dy){return top;}//手指释放的时候回调@Overridepublic void onViewReleased(View releasedChild, float xvel, float yvel){//mAutoBackView手指释放时可以自动回去if (releasedChild == mAutoBackView){mDragger.settleCapturedViewAt(mAutoBackOriginPos.x, mAutoBackOriginPos.y);invalidate();}}//在边界拖动时回调@Overridepublic void onEdgeDragStarted(int edgeFlags, int pointerId){mDragger.captureChildView(mEdgeTrackerView, pointerId);}@Overridepublic int getViewHorizontalDragRange(View child){return getMeasuredWidth()-child.getMeasuredWidth();}@Overridepublic int getViewVerticalDragRange(View child){return getMeasuredHeight()-child.getMeasuredHeight();}});mDragger.setEdgeTrackingEnabled(ViewDragHelper.EDGE_LEFT);}@Overridepublic boolean onInterceptTouchEvent(MotionEvent event){return mDragger.shouldInterceptTouchEvent(event);}@Overridepublic boolean onTouchEvent(MotionEvent event){mDragger.processTouchEvent(event);return true;}@Overridepublic void computeScroll(){if(mDragger.continueSettling(true)){invalidate();}}@Overrideprotected void onLayout(boolean changed, int l, int t, int r, int b){super.onLayout(changed, l, t, r, b);mAutoBackOriginPos.x = mAutoBackView.getLeft();mAutoBackOriginPos.y = mAutoBackView.getTop();}@Overrideprotected void onFinishInflate(){super.onFinishInflate();mDragView = getChildAt(0);mAutoBackView = getChildAt(1);mEdgeTrackerView = getChildAt(2);}
}

布局文件我们仅仅是换了下文本和背景色就不重复贴了。

第一个View基本没做任何修改。

第二个View,我们在onLayout之后保存了最开启的位置信息,最主要还是重写了Callback中的onViewReleased,我们在onViewReleased中判断如果是mAutoBackView则调用settleCapturedViewAt回到初始的位置。大家可以看到紧随其后的代码是invalidate();因为其内部使用的是mScroller.startScroll,所以别忘了需要invalidate()以及结合computeScroll方法一起。

第三个View,我们在onEdgeDragStarted回调方法中,主动通过captureChildView对其进行捕获,该方法可以绕过tryCaptureView,所以我们的tryCaptureView虽然并为返回true,但却不影响。注意如果需要使用边界检测需要添加上mDragger.setEdgeTrackingEnabled(ViewDragHelper.EDGE_LEFT);。

到此,我们已经介绍了Callback中常用的回调方法了,当然还有一些方法没有介绍,接下来我们修改下我们的布局文件,我们把我们的TextView全部加上clickable=true,意思就是子View可以消耗事件。再次运行,你会发现本来可以拖动的View不动了,(如果有拿Button测试的兄弟应该已经发现这个问题了,我希望你看到这了,而不是已经提问了,哈~)。

原因是什么呢?主要是因为,如果子View不消耗事件,那么整个手势(DOWN-MOVE*-UP)都是直接进入onTouchEvent,在onTouchEvent的DOWN的时候就确定了captureView。如果消耗事件,那么就会先走onInterceptTouchEvent方法,判断是否可以捕获,而在判断的过程中会去判断另外两个回调的方法:getViewHorizontalDragRange和getViewVerticalDragRange,只有这两个方法返回大于0的值才能正常的捕获。

所以,如果你用Button测试,或者给TextView添加了clickable = true ,都记得重写下面这两个方法:

@Override
public int getViewHorizontalDragRange(View child)
{return getMeasuredWidth()-child.getMeasuredWidth();
}@Override
public int getViewVerticalDragRange(View child)
{return getMeasuredHeight()-child.getMeasuredHeight();
}

方法的返回值应当是该childView横向或者纵向的移动的范围,当前如果只需要一个方向移动,可以只复写一个。

到此,我们列一下所有的Callback方法,看看还有哪些没用过的:

  • onViewDragStateChanged

当ViewDragHelper状态发生变化时回调(IDLE,DRAGGING,SETTING[自动滚动时])

  • onViewPositionChanged

当captureview的位置发生改变时回调

  • onViewCaptured

当captureview被捕获时回调

  • onViewReleased 已用

  • onEdgeTouched

当触摸到边界时回调。

  • onEdgeLock

true的时候会锁住当前的边界,false则unLock。

  • onEdgeDragStarted 已用

  • getOrderedChildIndex

改变同一个坐标(x,y)去寻找captureView位置的方法。(具体在:findTopChildUnder方法中)

  • getViewHorizontalDragRange 已用

  • getViewVerticalDragRange 已用

  • tryCaptureView 已用
  • clampViewPositionHorizontal 已用
  • clampViewPositionVertical 已用

ok,至此所有的回调方法都有了一定的认识。

总结下,方法的大致的回调顺序:

shouldInterceptTouchEvent:DOWN:getOrderedChildIndex(findTopChildUnder)->onEdgeTouched

MOVE:getOrderedChildIndex(findTopChildUnder)->getViewHorizontalDragRange &
      getViewVerticalDragRange(checkTouchSlop)(MOVE中可能不止一次)->clampViewPositionHorizontal&
      clampViewPositionVertical->onEdgeDragStarted
    ->tryCaptureView
    ->onViewCaptured
    ->onViewDragStateChanged

processTouchEvent:DOWN:getOrderedChildIndex(findTopChildUnder)->tryCaptureView
    ->onViewCaptured
    ->onViewDragStateChanged
    ->onEdgeTouched
MOVE:->STATE==DRAGGING:dragTo
    ->STATE!=DRAGGING:
        onEdgeDragStarted->getOrderedChildIndex(findTopChildUnder)
        ->getViewHorizontalDragRange&
          getViewVerticalDragRange(checkTouchSlop)->tryCaptureView
        ->onViewCaptured
        ->onViewDragStateChanged

ok,上述是正常情况下大致的流程,当然整个过程可能会存在很多判断不成立的情况。

从上面也可以解释,我们在之前TextView(clickable=false)的情况下,没有编写getViewHorizontalDragRange方法时,是可以移动的。因为直接进入processTouchEvent的DOWN,然后就onViewCaptured、onViewDragStateChanged(进入DRAGGING状态),接下来MOVE就直接dragTo了。

而当子View消耗事件的时候,就需要走shouldInterceptTouchEvent,MOVE的时候经过一系列的判断(getViewHorizontalDragRange,clampViewPositionVertical等),才能够去tryCaptureView。

ok,到此ViewDragHelper的入门用法我们就介绍结束了,

参考链接

Android ViewDragHelper完全解析 自定义ViewGroup神器 - Hongyang - 博客频道 - CSDN.NET

源码

源码点击下载
