- 分别采用结构描述和行为描述方式设计一个基本的D触发器，在此基础上，采用结构描述的方式，用8个D触发器构成一个8位移位寄存器。进行功能仿真，查看结果，把上述内容整理到实验报告。
- （1）行为描述:

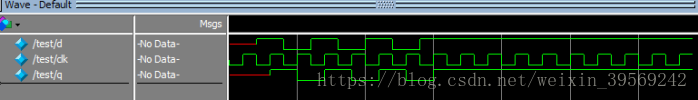

- 单个D触发器
功能代码:
module shiyan31(q,d,clk);
input d,clk;
output q;
reg q;
always @(posedge clk) %在时钟的每个下降沿
begin
q<=d;
end
endmodule
测试代码:
`timescale 1ns/1ns
module test();
reg d,clk;
wire q;
shiyan31 U1(q,d,clk);
always #10 clk=~clk;
initial
begin clk =0; %每隔20s输入一个d
#20 d=1;
#20 d=0;
#20 d=1;
#20 d=0;
#20 d=1;
#20 d=0;
#20 d=1;
#200 $finish;
end
endmodule

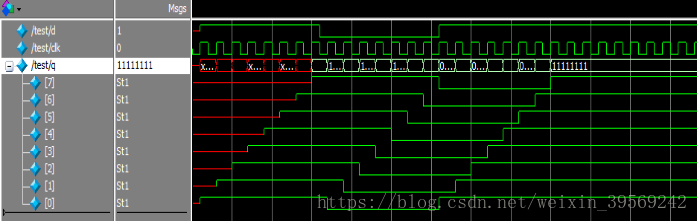

- 8位D触发的移位寄存器：
功能程序：
module shiyan31(q,d,clk);
input d,clk;
output q;
wire d;
wire[7:0] q;
D U2(q[0],d,clk); %调用8次Module D,第一个的输入为d,其它输入为上一级的输出
D U3(q[1],q[0],clk);
D U4(q[2],q[1],clk);
D U5(q[3],q[2],clk);
D U6(q[4],q[3],clk);
D U7(q[5],q[4],clk);
D U8(q[6],q[5],clk);
D U9(q[7],q[6],clk);
endmodule
module D(q,d,clk);%一个D触发器的module
input d,clk;
output q;
reg q;
always @(posedge clk)
begin
q<=d;
end
endmodule
测试程序：
`timescale 1ns/1ns
module test();
reg d,clk;
wire[7:0] q;
shiyan31 U1(q,d,clk);
always #10 clk=~clk;
initial
begin clk =0;
#10 d=1;
#150 d=0;
#150 d=1;
#900 $stop;
end
endmodule
（2）结构描述：

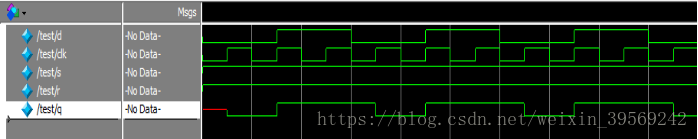

- 单个D触发器
功能程序：
module shiyan31(clk,d,s,r,q);
input clk,d,s,r;
output q;
wire q1,q2,q3,q4,q0;
nand (q1,s,q4,q2);
nand(q2,q1,r,clk);
nand(q3,q2,clk,q4);
nand(q4,q3,d,r);
nand(q,s,q2,q0);
nand(q0,q,q3,r);
endmodule
测试程序：
`timescale 1ns/1ns
module test();
reg d,clk,s,r;
wire q;
shiyan31 U1(clk,d,s,r,q);
always #10 clk=~clk;
always #30 d=~d;
initial
begin clk =0;s=1;r=1;d=0;
#200 $stop;
end
endmodule

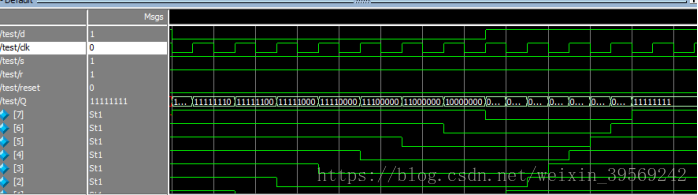

- 8位移位寄存器：
功能代码：
module shiyan31(Q,d,clk,s,r,reset);
input d,clk,s,r,reset;
output Q;
wire d;
wire[7:0] Q;
wire s,r;
D U2(clk,d,s,r,Q[0]);
D U3(clk,Q[0],s,r,Q[1]);
D U4(clk,Q[1],s,r,Q[2]);
D U5(clk,Q[2],s,r,Q[3]);
D U6(clk,Q[3],s,r,Q[4]);
D U7(clk,Q[4],s,r,Q[5]);
D U8(clk,Q[5],s,r,Q[6]);
D U9(clk,Q[6],s,r,Q[7]);
endmodule
module D(clk,d,s,r,q);
input clk,d,s,r;
output q;
wire q1,q2,q3,q4,q0;
nand (q1,s,q4,q2);
nand(q2,q1,r,clk);
nand(q3,q2,clk,q4);
nand(q4,q3,d,r);
nand(q,s,q2,q0);
nand(q0,q,q3,r);
Endmodule
测试代码：
`timescale 1ns/1ns
module test();
reg d,clk,s,r,reset;
wire [7:0] Q;
shiyan31 U1(Q,d,clk,s,r,reset);
always #10 clk=~clk;
initial
begin clk =0;s=1;r=1;reset=1;
#10 reset=0;
#10 d=1;
#150 d=0;
#150 d=1;
#900 $stop;
end
endmodule
- 设计1个8位的计数器，带同步复位功能，复位信号低电平有效。（1）在同一个module中设计1个4分频器，采用分频器输出脉冲作为计数器的输入。（2）将4分频器设计成独立的module，实例化四分频器模块，完成与（1）相同的功能。进行综合和仿真，查看功能仿真结果，把上述内容整理到实验报告。
- （1）计数器:
功能代码：
module shiyan32(out,reset,clk);
input clk,reset;
output reg[7:0] out;
always @(posedge clk)
begin
if(!reset)
out<=8'h00;%同步置位
else
out<=out+1;%来一个时钟上升沿，则加1
end
endmodule
测试代码：
`timescale 1ns/1ns
module test();
reg reset,clk;
wire[7:0] out;
shiyan32 U1(out,reset,clk);
always #10 clk=~clk;
initial
begin clk=0;reset=0;
#20 reset=1;
#100 reset=0;
#200 $stop;
end
endmodule

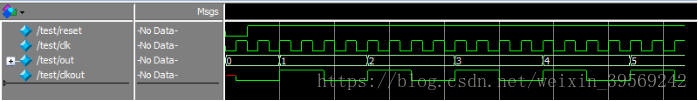

（2）同一个module 模块：
功能程序：
module shiyan32(clkout,out,reset,clk);
input clk,reset;
output clkout;
output reg[7:0] out;
reg clkout;
reg [4:0] qout;
always @(posedge clk)
begin if(!reset)
begin
clkout<=0;
qout<=0;%同步置位,clkout,qout都为0
end
else begin
if(qout==1)%当qout为1是表示经历了两个时钟，则达到了占空比为50%的四分频
begin
qout <=0;
clkout<=~clkout;
end
else
qout <=qout+1;
end
end
always @(posedge clkout or negedge reset) %用分频之后的clk时钟作为计数器的输入时钟
begin
if(!reset)
out<=8'h00;
else
out<=out+1;
end
endmodule
测试程序：
`timescale 1ns/1ns
module test();
reg reset,clk;
wire[7:0] out;
shiyan32 U1(clkout,out,reset,clk);
always #10 clk=~clk;
initial
begin clk=0;reset=0;%reset=0%低电平置位
#20 reset=1;
#1000 $stop;
end
Endmodule
（3）两个module 模块：
功能代码：
module shiyan32(out,clkout,reset,clk);
input clk,reset;
output reg[7:0] out;
output clkout;
wire clkout;
wire [4:0] qout;
clk4 u1(reset,clk,clkout,qout);%四分频时钟的模块调用，在调用的模块中出现的信号，可以不出现在主模块中
always @(posedge clkout or negedge reset)
begin
if(!reset)
out<=8'h00;
else
out<=out+1;
end
endmodule
module clk4 (reset,clk,clkout,qout);
input reset,clk;
output clkout,qout;
reg clkout;
reg [4:0] qout;
always @(posedge clk)
begin if(!reset)
begin clkout<=0;qout<=0;end
else begin if(qout==1)
begin qout <=0; clkout<=~clkout; end
else qout <=qout+1; end end
Endmodule
测试程序：
`timescale 1ns/1ns
module test();
reg reset,clk;
wire[7:0] out;
shiyan32 U1(out,clkout,reset,clk);
always #10 clk=~clk;
initial
begin clk=0;reset=0;
#20 reset=1;
#400 $stop;
end
endmodule
