- 利用MegaWizard实现创建RAM和ROM。（1）建立1个32单元8bit的RAM，并将0-31填入该RAM；（2）建立1个32单元8bit的ROM，建立.mif文件填入数据，并读出来显示。
(1)、RAM
功能代码:
module shiyan41(clk,wren,reset,q);
input clk;
input wren;
input reset;
output [7:0] q;
reg [4:0] address;
reg [7:0] data;
RAM1 U1(address,clk,data,wren,q);
always @(posedge clk)
begin
if(!reset)
begin
address<=5'b0;
data <=8'b0;
end
else
begin
address<=address+1;
data<=data +1;
end
end
Endmodule

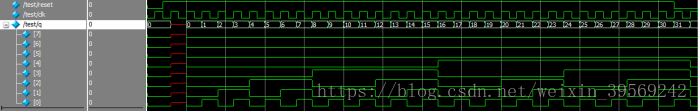

测试文件:
`timescale 1ns/1ns
module test();
reg reset,clk,wren;
wire[7:0] q;
shiyan41 U2(clk,wren,reset,q);
always #10 clk=~clk;
initial
begin clk=0;reset=0;wren=0;
#20 reset=1;wren=1;
#650 reset=0;wren=0;
#2000 $stop;
end
endmodule
（2）ROM
功能代码：
module shiyan42(clk,reset,q);
input clk;
input reset;
output [7:0] q;
reg [4:0] address;
ROM1 U1(address,clk,q);
always @(posedge clk)
begin
if(!reset)
address<=5'b0;
else
address=address+1;
end
Endmodule

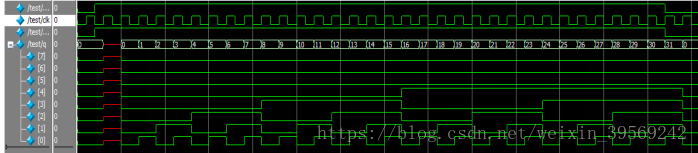

测试文件：
`timescale 1ns/1ns
module test();
reg reset,clk;
wire[7:0] q;
shiyan42 U2(clk,reset,q);
always #10 clk=~clk;
initial
begin clk=0;reset=0;
#20 reset=1;
#650 reset=0;
#2000 $stop;
end
endmodule
- 编写一个8路彩灯控制程序，要求彩灯有以下3种演示花型。
（1）8路彩灯同时亮灭；（2）从左至右逐个亮（每次只有1路亮）；（3）8路彩灯每次4路灯亮，4路灯灭，且亮灭相间，交替亮灭；在演示过程中，只有当一种花型演示完毕才能转向其他演示花型。
功能代码：
module shiyan43(clk,light,reset);
input clk,reset;
output[7:0] light;
reg[3:0] state;
reg[7:0] light;
always @(posedge clk)
begin
if(!reset)
begin
light=8'b00000000;state=4'b0000;
end
else case(state)
4'b0000:begin light<=8'b11111111;state<=4'b0001;end
4'b0001:begin light<=8'b00000000;state<=4'b0010;end
4'b0010:begin light<=8'b10000000;state<=4'b0011;end
4'b0011:begin light<=8'b01000000;state<=4'b0100;end
4'b0100:begin light<=8'b00100000;state<=4'b0101;end
4'b0101:begin light<=8'b00010000;state<=4'b0110;end
4'b0110:begin light<=8'b00001000;state<=4'b0111;end
4'b0111:begin light<=8'b00000100;state<=4'b1000;end
4'b1000:begin light<=8'b00000010;state<=4'b1001;end
4'b1001:begin light<=8'b00000001;state<=4'b1010;end
4'b1010:begin light<=8'b00001111;state<=4'b1011;end
4'b1011:begin light<=8'b11110000;state<=4'b1100;end
4'b1100:begin light<=8'b00001111;state<=4'b0100;end
default:begin light<=8'b00000000;state<=4'b0000;end
endcase
end
endmodule

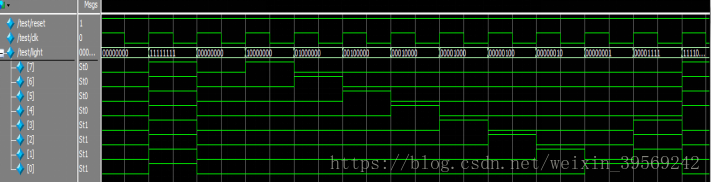

测试代码：
`timescale 1ns/1ns
module test();
reg reset,clk;
wire[7:0] light;
shiyan43 U2(clk,light,reset);
always #10 clk=~clk;
initial
begin clk=0;reset=0;
#10 reset=1;
#280 reset=0;
#20 reset=1;
#2000 $stop;
end
endmodule
