为什么要图像分割？

目标

1. 掌握图像分割的基本概念
2. 了解图像分割方法分类
   目标：将图像划分为不同区域
3. 定义：令集合R代表整个图像区域，对R的图像分割可以看作是将R分成N个满足以下条件的非空子集$R_1,R_2,...,R_N$:
   $$\bigcup _{i=1}^N{R}_i=R，R_i\cap R_j=\varnothing$$
   应用：医学图像分割、工件表面缺陷检测、实例分割、字符识别

图像分割方法：

1. 基于图像灰度阈值
2. 基于边界的方法
3. 基于区域的方法
4. 基于聚类的方法
5. 基于图论及概率模型的方法
6. 深度学习方法

图像标记：为像素$f(x,y)$打上准确的离散化标签$g(x,y)$。4-连通域和8-连通域对打标签的判断标准不一样。

总结：

1. 图像分割是中层视觉的重要内容，具有广泛应用
2. 图像分割的主要方法包括阈值法、区域法等
3. 图像标记为分割后的结果打上不同标签，便于后续处理

基于灰度直方图的阈值分割

目标：

1. 掌握灰度阈值分割的基本概念
2. 掌握大津算法的基本思想及实现

灰度阈值分割

• 假设：图像中的目标区和背景区之间或不同目标区之间，灰度存在明显差异
• 凡是灰度值包含于z的像素都变成某一灰度值，其他变成另一个灰度值，则该图像就以z为界被分成两个区域
• 如果=1和=0，分割后的图像为二值图像

自动阈值分割

• 自动确定最佳阈值，使背景和目标之间的差异最大

大津(Otsu)算法原理I:

• 根据统计分析理论，最佳阈值确定的最佳二分类应使类内方差最小，等同于类间方差最大
• 大津算法基本思想：确定使灰度直方图类间方差最大的最佳阈值
• 假设灰度直方图已经归一化，即
  $$p_i=\frac{n_i}{N},\sum p_i=1$$

大津(Otsu)算法原理II:

• 假设阈值T将像素灰度划分为两类：$C_0$和$C_1$,则每一类出现的概率：
  $${\omega }_0=\sum _{i=1}^T{p}_i,{\omega }_1=\sum _{i=T+1}^N{p}_i=1-{\omega }_0$$
• 每类的平均灰度级：
  $${\mu }_0=\sum _{i=1}^{T}i{p}_i/{\omega }_0=\frac{\acute{{\mu }_0}}{{\omega }_0},{\mu }_1=\sum _{i=T+1}^{N}i{p}_i/{\omega }_1=\frac{\acute{{\mu }_1}}{{\omega }_1}=\frac{\mu -\acute{{\mu }_0}}{1-{\omega }_0}$$
  其中$\mu ={\sum }_{i=1}^{N}i{p}_i$。显然有${\omega }_0{\mu }_0+{\omega }_1{\mu }_1=\mu$

大津算法原理III：

• 两类类内方差：
  $${\sigma }_0^2=\sum _{i=1}^T(i-{\mu }_0{)}^2{p}_i/{\omega }_0，{\sigma }_1^2=\sum _{i=T+1}^N(i-{\mu }_1{)}^2{p}_i/{\omega }_1$$
• 对应的类间方差：
  $${\sigma }_B^2={\omega }_0({\mu }_0-\mu {)}^2+{\omega }_1({\mu }_1-\mu {)}^2={\omega }_0{\omega }_1({\mu }_1-{\mu }_0{)}^2$$

大津算法原理IV：

• 显然，${\omega }_B$是关于最佳阈值T的隐函数，应选取T：
  $$T=argmax{\sigma }_B^2,1<=T<L$$
• 算法实现：遍历灰度取值，使${\sigma }_B^2$最大

总结

1. 大津算法是常用的一类灰度阈值自动选取方式，目标是令类间方差最大
2. 大津算法求解采用遍历方式，思想直接，实现速度快。

灰度阈值分割实战演练

目标：

1. 掌握如何使用OpenCV实现基于边缘的分割
2. 掌握大津算法的OpenCV实现

基于边缘轮廓的分割

• 可以在边缘检测的基础上，基于闭合边缘构建分割后的结果
• 该算法基于Suzuki,S.“Topological structural analysis of digitized binary images by border following.”

相关函数

• 找到目标轮廓

image, contours, hierarchy = cv2.findContours(image, mode, method[, contours[, hierarchy[, offset]]])
#image:单通道图像矩阵，可以是灰度图，但更常用的是经过边缘检测算子处理后的二值图像；
#contours:定义为"vector<vector<Point>>contours",是一个轮廓列表；
#hierachy:存在嵌套轮廓时，分别为第i个轮廓的后一个轮廓、前一个轮廓、父轮廓、内嵌轮廓的索引编号；
#mode:包括CV_CHAIN_APPROX_SIMPLE仅保存轮廓的拐点信息，把所有轮廓拐点处的点保存入contours等；
#offset:所有的轮廓信息相对于原始图像对应的偏移量，缺省不设置。

实例：

要求：检测图中的米粒
算法步骤：

1. 图像采集(取得图像)
2. 图像预处理或后处理
3. 基于灰度的阈值分割
4. 得到最终结果

import cv2
import matplotlib.pyplot as plt
import copy
#打开图像
filename = r'C:/python/img/rice.png'
image = cv2.imread(filename)
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
#大津算法灰度阈值化
thr, bw = cv2.threshold(gray, 0, 0xff, cv2.THRESH_OTSU)
print('Threshold is:', thr)#画出灰度直方图
plt.hist(gray.ravel(), 256, [0, 256])
plt.show()element = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))
bw = cv2.morphologyEx(bw, cv2.MORPH_OPEN, element)seg = copy.deepcopy(bw)
#计算轮廓
cnts, hier = cv2.findContours(seg, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
#cnts:分割后的所有轮廓
#hier:分割后的结果count = 0
#遍历所有区域，并去除面积过小的
for i in range(len(cnts), 0, -1):c = cnts[i-1]area = cv2.contourArea(c)if area < 10:continuecount = count + 1print("blob", i, " : ", area)#区域画框并标记x, y, w, h = cv2.boundingRect(c)cv2.rectangle(image, (x, y), (x+w, y+h), (0, 0, 0xff), 1)cv2.putText(image, str(count), (x,y), cv2.FONT_HERSHEY_PLAIN, 0.5, (0, 0xff, 0))print("米粒数量：", count)
cv2.imshow("源图", image)
cv2.imshow("阈值化图", bw)cv2.waitKey()
cv2.destroyAllWindows()

由于没有进行前处理，右下角出现漏点。

局部阈值分割实战演练

目标：

1. 了解局部阈值法分割基本原理
2. 了解多阈值分割的基本原理

全局阈值法的问题：背景存在光照不均时，分割效果变差

局部阈值法

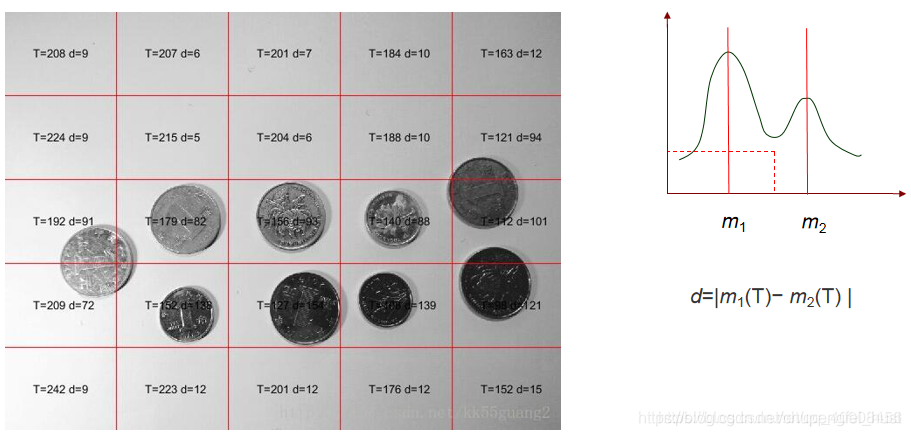

将原图片划分区域，分别看但各区域内灰度值极值的差值，对大于一定值的区域单独进行大津算法分割。

多阈值分割原理

对比：类间方差(二类)：
$${\sigma }_B^2={\omega }_0({\mu }_0-\mu {)}^2+{\omega }_1({\mu }_1-\mu {)}^2={\omega }_0{\omega }_1({\mu }_1-{\mu }_0{)}^2$$
类间方差(多类)：
$${\sigma }_B^2=\sum _{k=1}^K{\omega }_k({\mu }_k-\mu {)}^2$$
其中${\sum }_{k=1}^K{\omega }_k=1$。
选择最优阈值$T_1,......,T_k$:
$$(T_1,......,T_k)=argmax{\sigma }_B^2(T_1,......,T_k),1<=T_1<...<T_k<L$$
图像差别可通过峰值信噪比(PSNR)评价：
定义均方误差：
$$MSE=\frac{1}{mn}\sum _{x=0}^{m-1}\sum _{y=0}^{n-1}\Vert f(x,y)-g(x,y){\Vert }^2$$
原图像和处理后图像逐像素作差的平方和除以图像像素数
定义PSNR：
$$PSNR=10\cdot lo{g}_{10}(\frac{f_{MAX}^2}{MSE})=20\cdot lo{g}_{10}(\frac{f_{MAX}^2}{\sqrt{MSE}})，f_{MAX}对应最大灰度值$$

总结：

1. 局部阈值法可有效解决照明不均的问题
2. 多阈值法是二值化分割方法的扩展，可解决多指目标的分割问题
