1、用S-函数实现一个正弦波信号源。要求其幅度、频率和初始相位参数可由外部设置，并将这个信号源进行封装。
S-函数程序代码如下：
function [sys,x0,str,ts] =ch2example17Sfun(t,x,u,flag,Amp,Freq,Phase)
% 正弦波信号源
switch flag,
case 0 % flag=0 初始化
[sys,x0,str,ts]=mdlInitializeSizes;
case 3 % flag=3 计算输出
sys=mdlOutputs(t,Amp,Freq,Phase);
case {1, 2, 4, 9 } % 其他作不处理的flag
sys=[]; % 无用的flag时返回sys为空矩阵
otherwise % 异常处理
error(['Unhandled flag = ',num2str(flag)]);
end
% 主函数结束
% 子函数实现（1）初始化函数----------------------------------
function [sys,x0,str,ts] = mdlInitializeSizes %
sizes = simsizes; % 获取SIMULINK仿真变量结构
sizes.NumContStates = 0; % 连续系统的状态数为0
sizes.NumDiscStates = 0; % 离散系统的状态数为0
sizes.NumOutputs = 1; % 输出信号数目是1
sizes.NumInputs = 0; % 输入信号数目是0
sizes.DirFeedthrough = 0; % 该系统不是直通的
sizes.NumSampleTimes = 1; % 这里必须为1
sys = simsizes(sizes);
str = []; % 通常为空矩阵
x0 = []; % 初始状态矩阵x0 （零状态情况）
ts = [0 0]; % 表示连续取样时间的仿真
% 初始化函数结束
% 子函数实现（2）系统输出方程函数-----------------------------
function sys = mdlOutputs(t,Amp,Freq,Phase)
sys = Amp*sin(2*pi*Freq*t+Phase);% 这里写入系统的输出方程矩阵形式即可
% 修改这个函数可以得到任意的波形输出
% 系统输出方程函数结束
2、在该S-函数接口中，我们使用了三个输入参数项分别作为正弦波的幅度、频率和初
相位的输入,相应地在使用S-函数模块调用该函数时需要在设置对话框中的S-function
parameters中填写这些输入参数项，然后对S-函数模块进行封装，就得到了一个子系
统和相应的参数设置对话框。完成后的系统如下图所示。最后，设置好示波器显示范
围和仿真参数就可以启动仿真实验了。

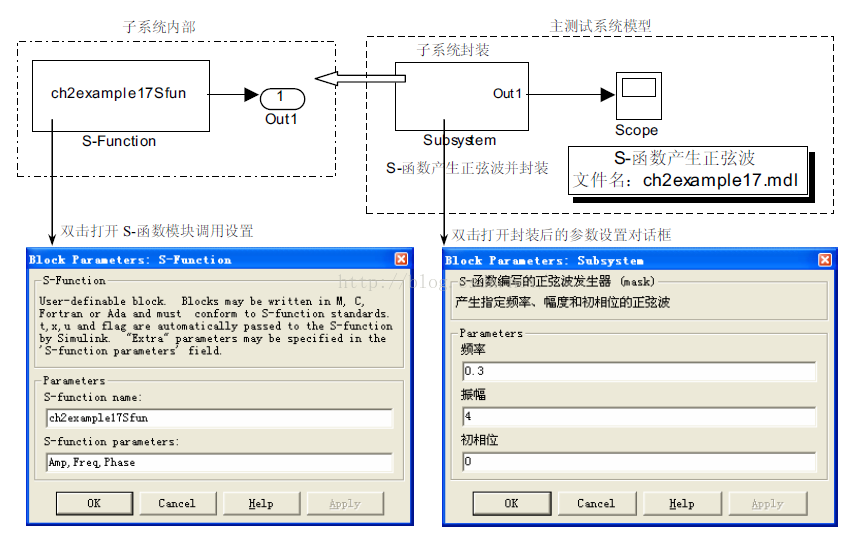

图：S-函数实现的信号源和封装结果
