之前的笔记介绍了模型训练中的数据、模型、损失函数和优化器，下面将介绍迭代训练部分的知识，而迭代训练过程中我们会想要监测或查看一些中间变量，所以先介绍一下PyTorch的可视化，使用的是TensorBoard。TensorBoard可以帮助显示很多重要的中间训练过程，如可视化损失值、准确率的变化，特征图的显示，模型的计算图（结构）以及网络层的权重分布等等，非常有利于分析模型的正确性，方便理解和调整模型。

一、TensorBoard简介

TensorBoard是TensorFlow中强大的可视化工具，支持显示标量、图像、文本、音频、视频和Embedding等多种数据可视化。其在PyTorch中也能使用。

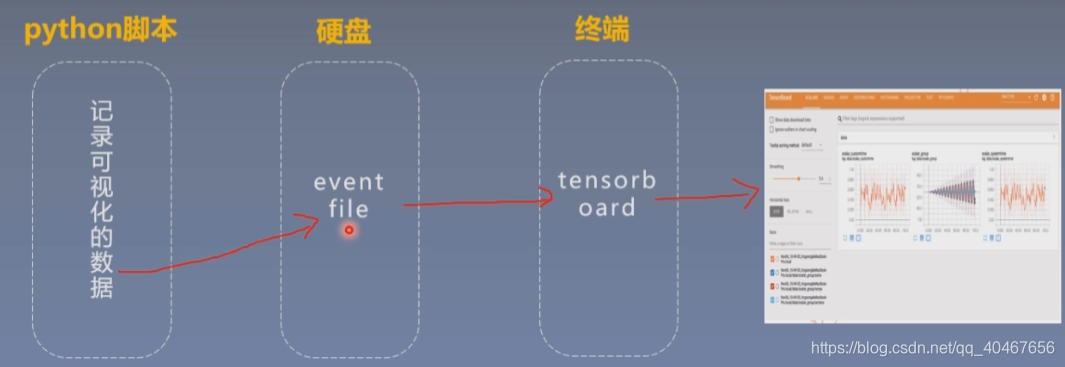

它的运行机制如下图所示：

在程序中加入记录可视化数据的代码，程序运行的时候会在硬盘生成event file，将需要记录和显示的数据存入event file，TensorBoard就可以读取event file里的数据并在终端（默认网页）进行绘制。

二、TensorBoard安装及测试

TensorBoard的安装也是很简单的，打开Anaconda的终端，进入需要安装TensorBoard的虚拟环境：

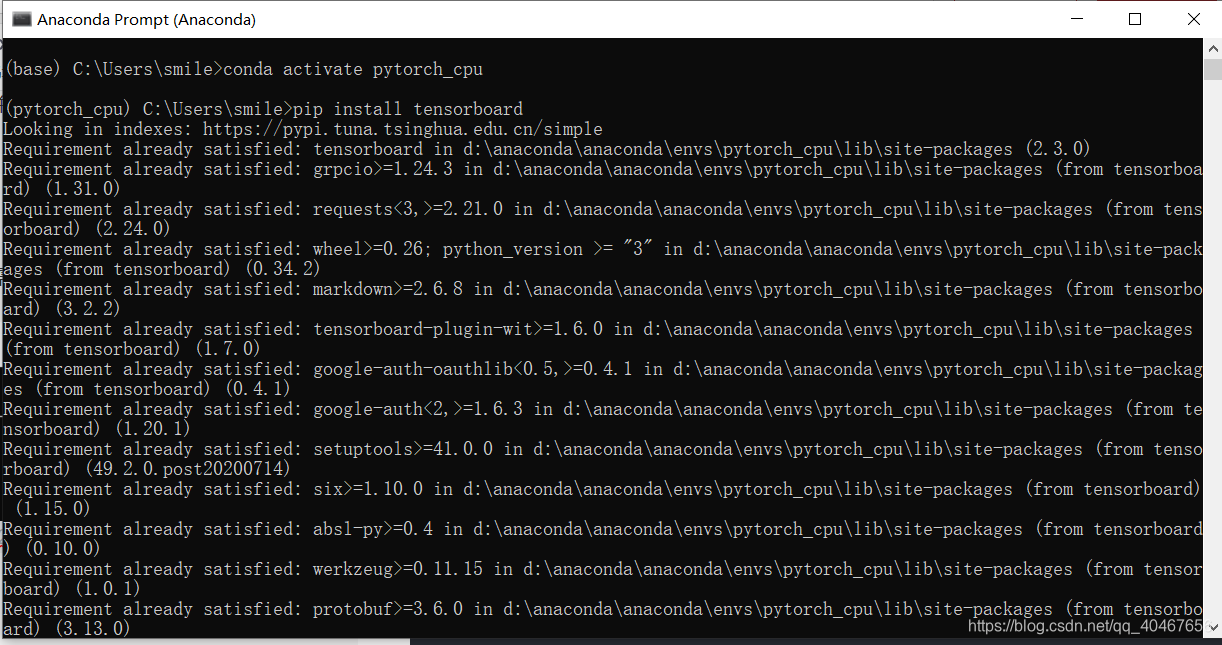

然后输入pip install tensorboard，就会自动安装：

ps：可能还需要手动再安装一个future包，如果在安装TensorBoard时没有自动安装的话。

用一个例子来试验一下TensorBoard是否可以使用，先不用管代码具体什么意思：

import numpy as np
from torch.utils.tensorboard import SummaryWriterwriter = SummaryWriter(comment='test_tensorboard')for x in range(100):writer.add_scalars('data/scalar_group', {"xsinx": x * np.sin(x),"xcosx": x * np.cos(x),"arctanx": np.arctan(x)}, x)
writer.close()

运行没有报错之后，在终端进入该虚拟环境该路径下，输入tensorboard --logdir=./，如下图所示：

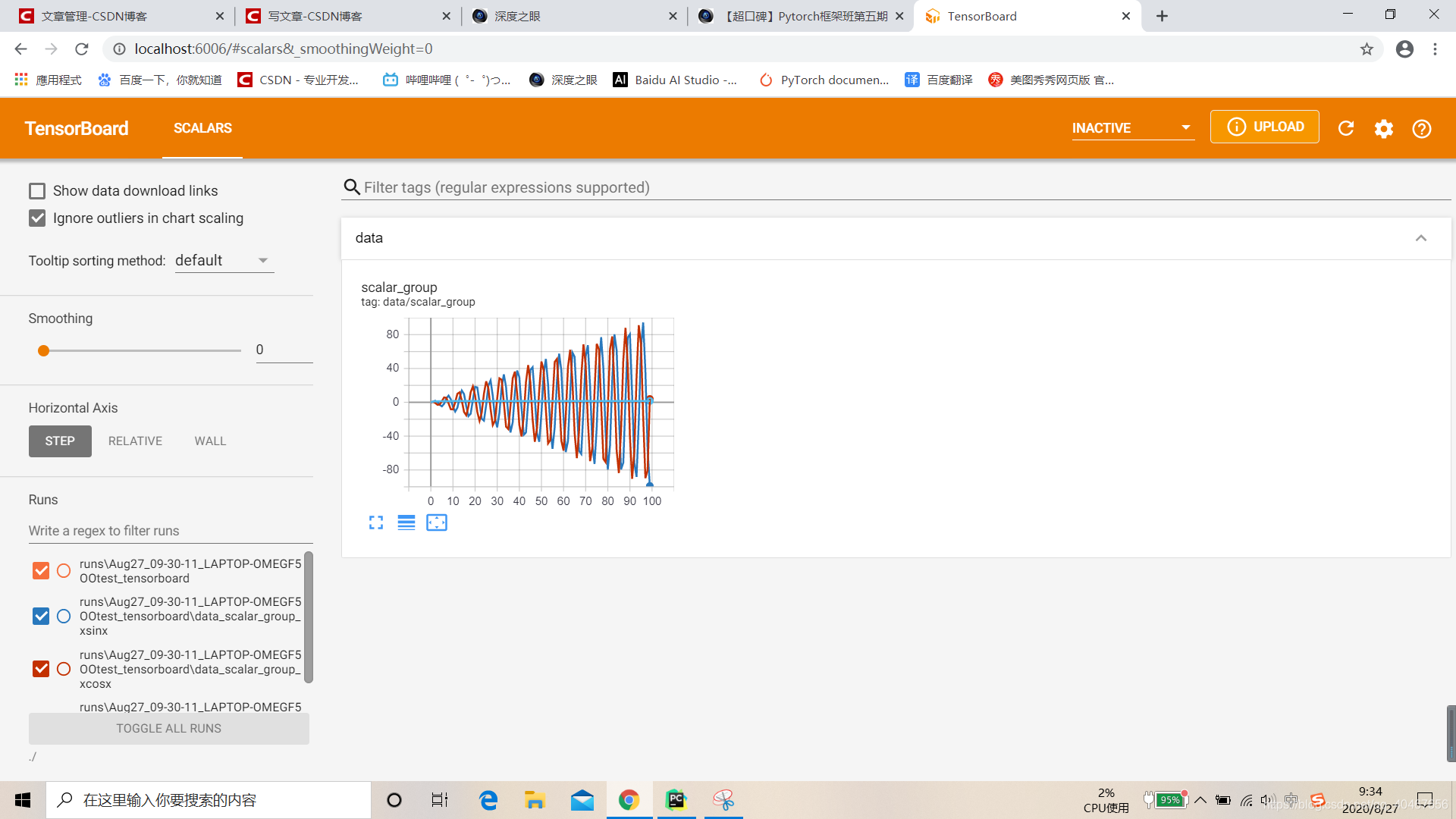

会给出一个网址，点进去之后就是TensorBoard的终端网页，以及绘制好的图像：

以上就是安装以及测试的简介。

三、TensorBoard的使用

首先需要介绍SummaryWriter类：

class SummaryWriter(object):def __init__(self, log_dir=None, comment='', purge_step=None, max_queue=10,flush_secs=120, filename_suffix=''):

功能：提供创建event file的高级接口。

主要属性：（都与event file的创建路径有关）

1. log_dir：event file输出文件夹的路径。
2. comment：不指定log_dir时，文件夹的后缀。
3. filename_suffix：event file文件名后缀。

举几个例子就明白了：
首先是指定log_dir的：

log_dir = "./train_log/test_log_dir"
writer = SummaryWriter(log_dir=log_dir, comment='_scalars', filename_suffix="12345678")for x in range(100):writer.add_scalar('y=pow_2_x', 2 ** x, x)writer.close()

创建的event file的路径如下图所示：

都是按照log_dir指定的路径创建，此时comment虽然指定但是不起作用，event file后面也带上了filename_suffix的后缀12345678。

再来看一下不指定log_dir的例子：

writer = SummaryWriter(comment='_scalars', filename_suffix="12345678")for x in range(100):writer.add_scalar('y=pow_2_x', 2 ** x, x)writer.close()

创建的event file的路径如下图所示：

这边的runs/时间+设备型号/event file是默认的创建路径，comment指定的‘_scalars’是加在了时间+设备型号这个文件夹后面，即event file的上级目录，filename_suffix指定的‘12345678’还是加在event file后面。

以上是SummaryWriter类的使用简介，下面将介绍SummaryWriter类下的具体方法，用以在TensorBoard中进行绘制。

1.add_scalar()

功能：记录标量。

add_scalar(self, tag, scalar_value, global_step=None, walltime=None)

主要参数：

1. tag：图像的标签名，图的唯一标识。
2. scalar_value：要记录的标量（y轴）。
3. global_step：x轴。

举例如下：

max_epoch = 100writer = SummaryWriter(comment='test_comment', filename_suffix="test_suffix")for x in range(max_epoch):writer.add_scalar('y=2x', x * 2, x)writer.add_scalar('y=pow_2_x', 2 ** x, x)writer.close()

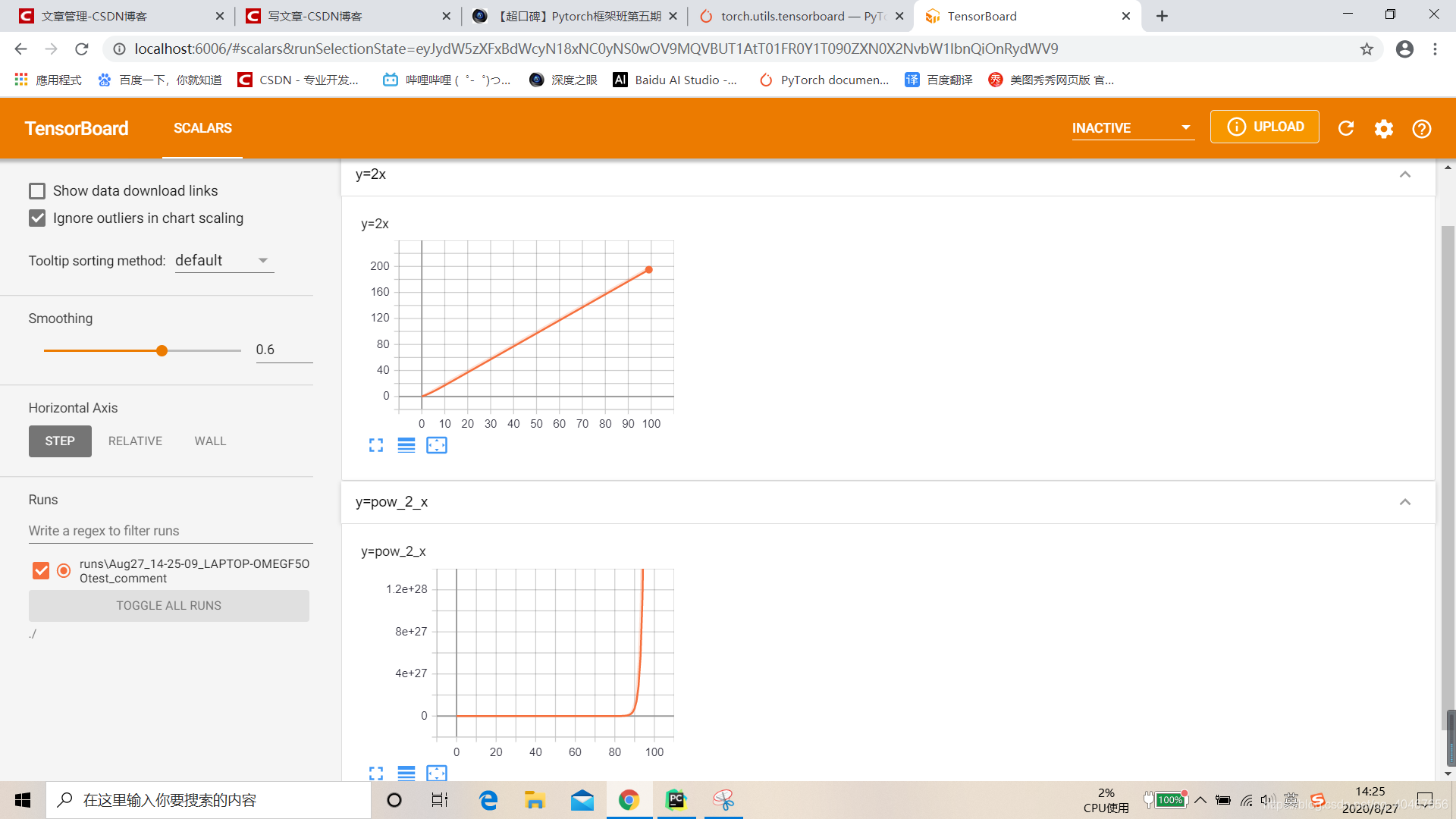

分别可视化了y=2x和y=pow_2_x，如下图所示：

2.add_scalars()

功能：在一张图中记录多个标量。

add_scalars(self, main_tag, tag_scalar_dict, global_step=None, walltime=None)

主要参数：

1. main_tag：该图的标签。
2. tag_scalar_dict：key是变量的tag，value是变量的值。
3. global_step：x轴。

例子的话，刚刚测试的时候的代码就是用到了add_scalars()，具体见上面。

3.add_histogram()

功能：统计直方图与多分位数折线图。

add_histogram(self, tag, values, global_step=None, bins='tensorflow', walltime=None, max_bins=None)

主要参数：

1. tag：同上。
2. values：要统计的参数。
3. global_step：y轴。
4. bins：取直方图的bins，一般用默认的’tensorflow’。

举例如下：

writer = SummaryWriter(comment='test_comment', filename_suffix="test_suffix")for x in range(2):np.random.seed(x)data_union = np.arange(100)data_normal = np.random.normal(size=1000)writer.add_histogram('distribution union', data_union, x)writer.add_histogram('distribution normal', data_normal, x)writer.close()

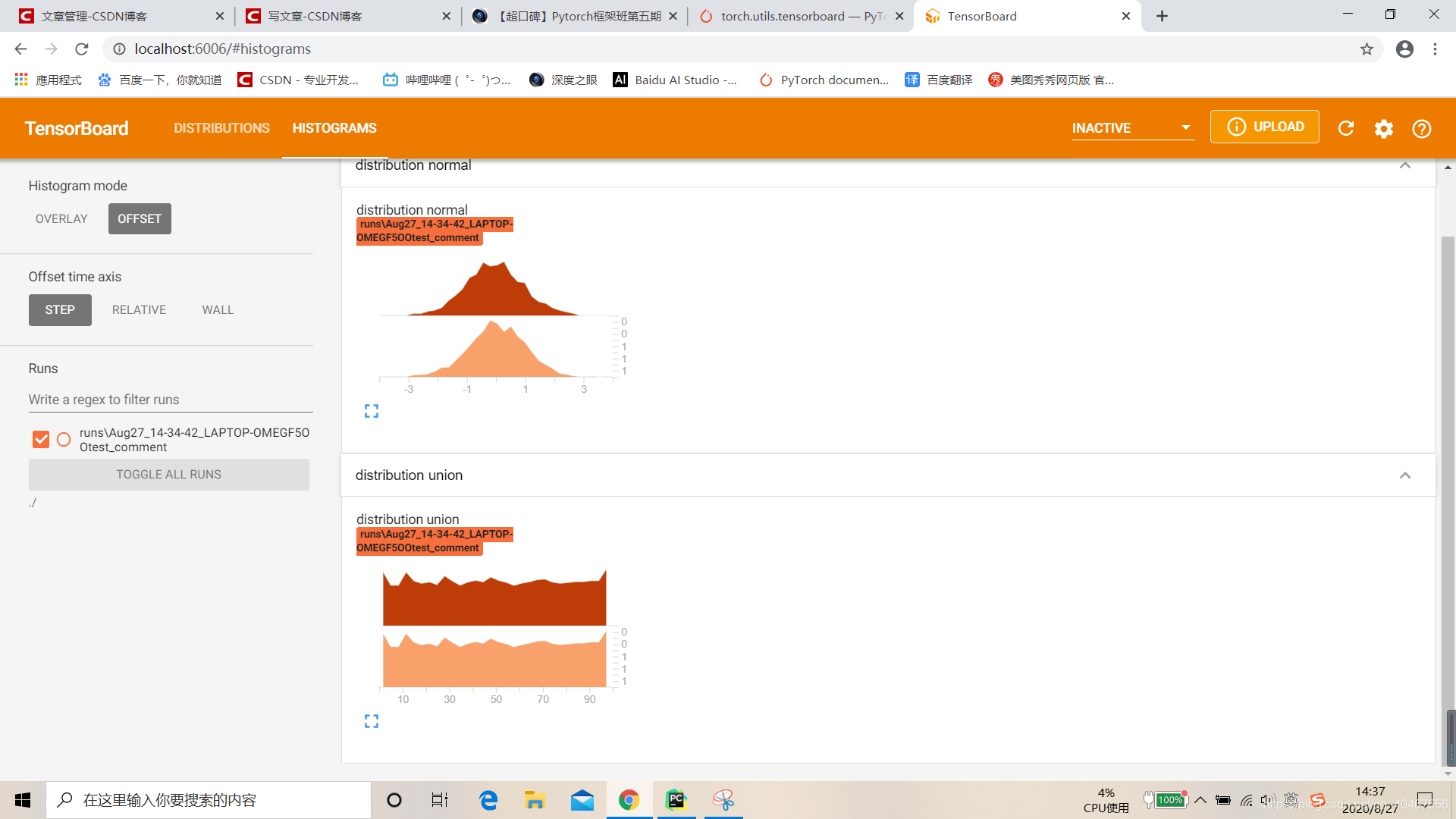

可视化了一个正态分布和均匀分布：

4.add_image()

功能：记录图像，将CHW、HWC或HW格式的图像可视化。

add_image(self, tag, img_tensor, global_step=None, walltime=None, dataformats='CHW')

主要参数：

1. tag：同上。
2. img_tensor：图像数据，注意尺度。
3. global_step：x轴。
4. dataformats：数据形式，CHW、HWC或HW。

需要注意的是img_tensor这个参数，当输入图像的像素全都小于等于1时，会自动将所有像素值乘255，若有大于1的，则保持不变。

举例：

writer = SummaryWriter(comment='test_your_comment', filename_suffix="_test_your_filename_suffix")# img 1     random
fake_img = torch.randn(3, 512, 512)
writer.add_image("fake_img", fake_img, 1)
time.sleep(1)# img 2     ones
fake_img = torch.ones(3, 512, 512)
time.sleep(1)
writer.add_image("fake_img", fake_img, 2)# img 3     1.1
fake_img = torch.ones(3, 512, 512) * 1.1
time.sleep(1)
writer.add_image("fake_img", fake_img, 3)# img 4     HW
fake_img = torch.rand(512, 512)
writer.add_image("fake_img", fake_img, 4, dataformats="HW")# img 5     HWC
fake_img = torch.rand(512, 512, 3)
writer.add_image("fake_img", fake_img, 5, dataformats="HWC")writer.close()

这里构造了五张图片，第一张是随机产生的三通道图像，第二张是像素值全为1的三通道图像，第三张为像素值全为1.1的三通道图像，第四张为像素值全都小于1的灰度图像，第五张为像素值全都小于1的三通道图像，只是通道数在最后一维，结果如下图所示：

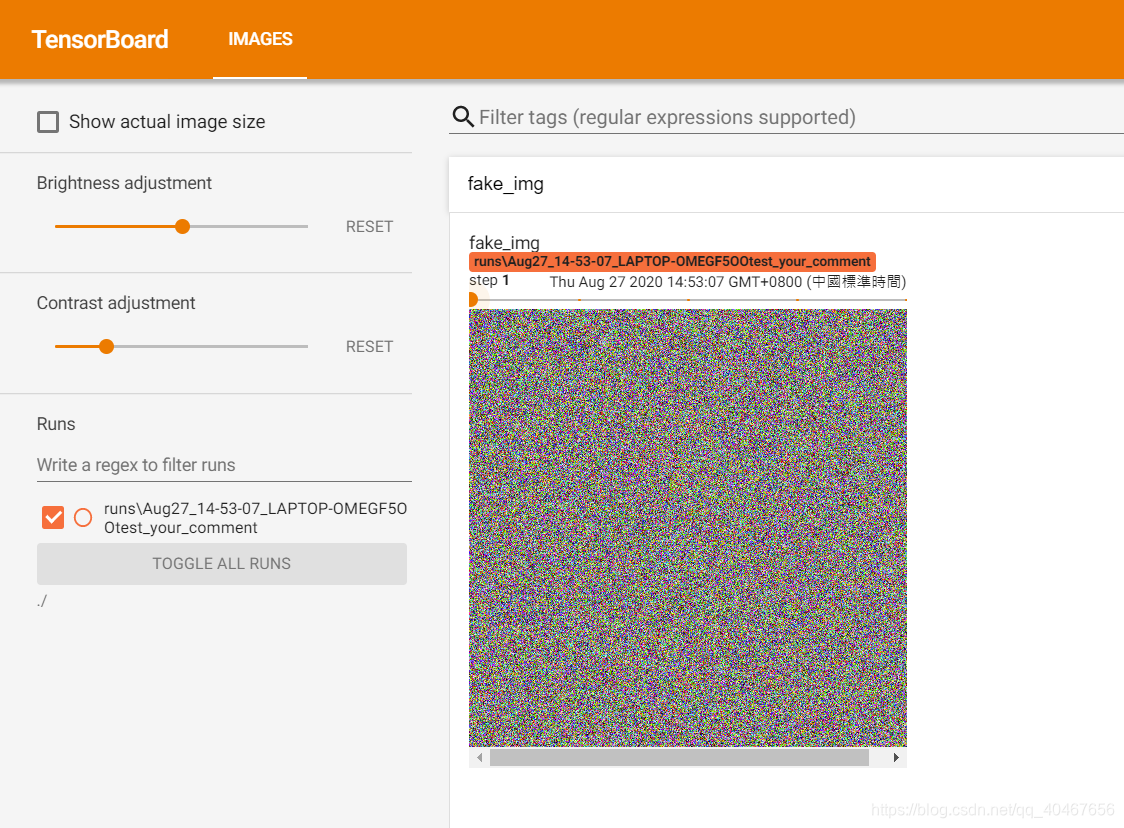

第一张：

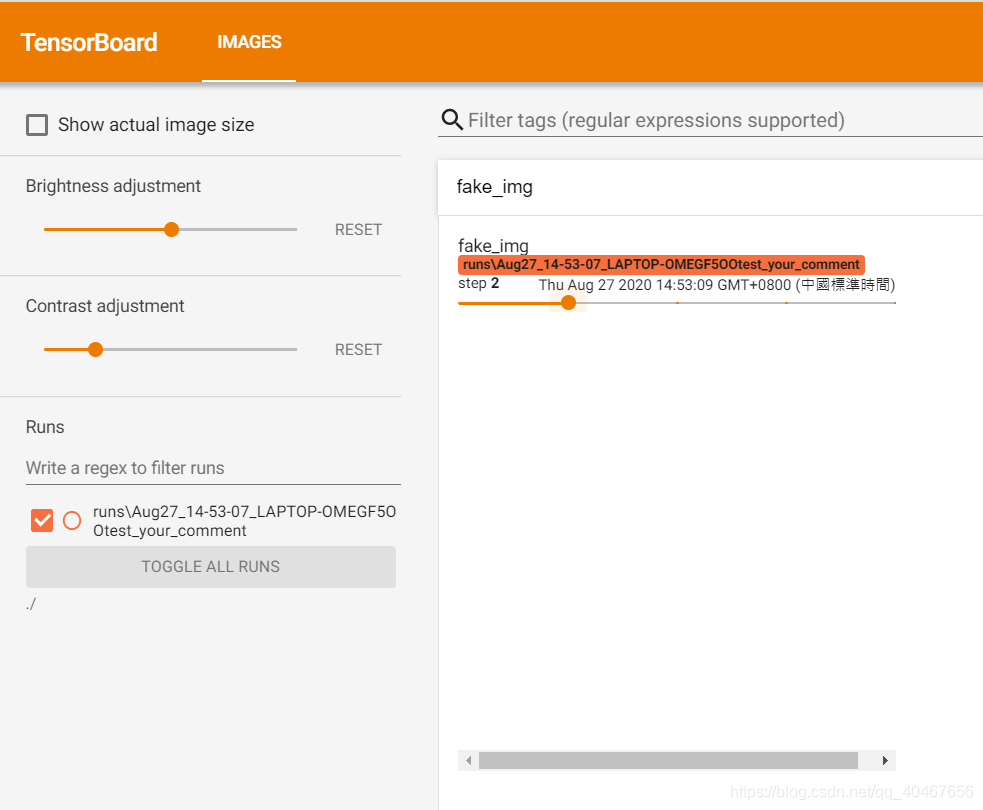

第二张，像素值全乘了255，1×255即全为255，显示全白：

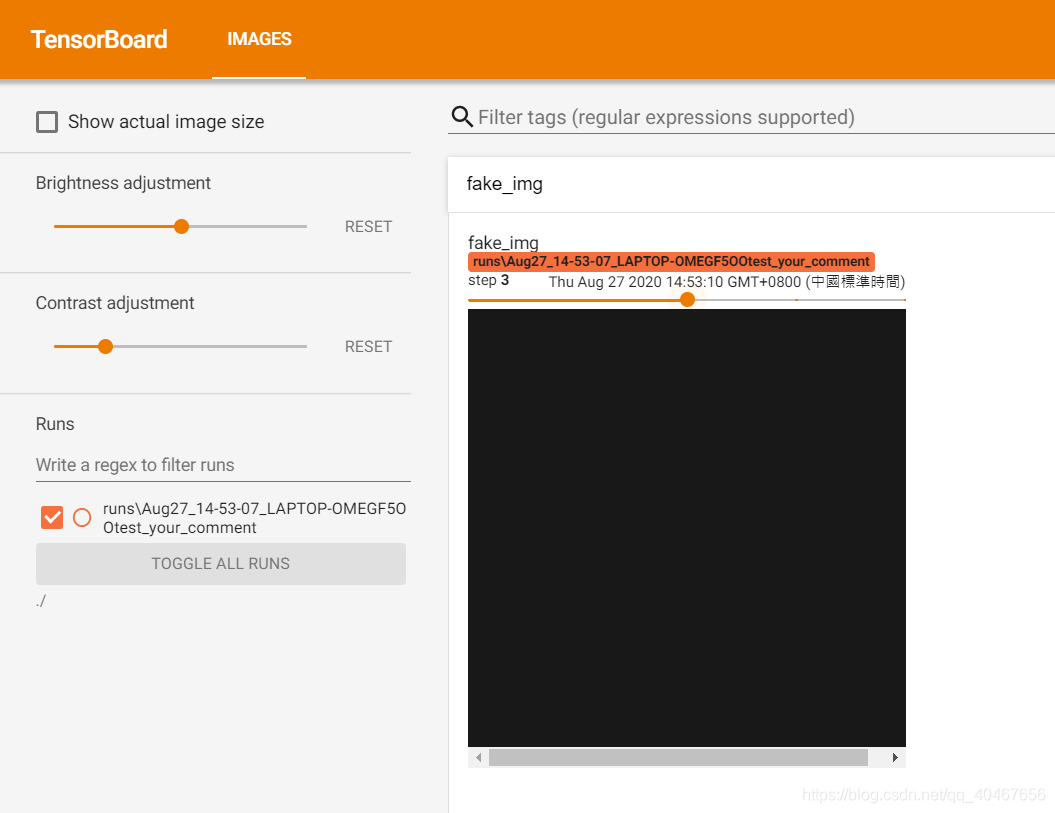

第三张，像素值全为1.1，超过了1，不乘255，因为像素值太小，显示接近全黑：

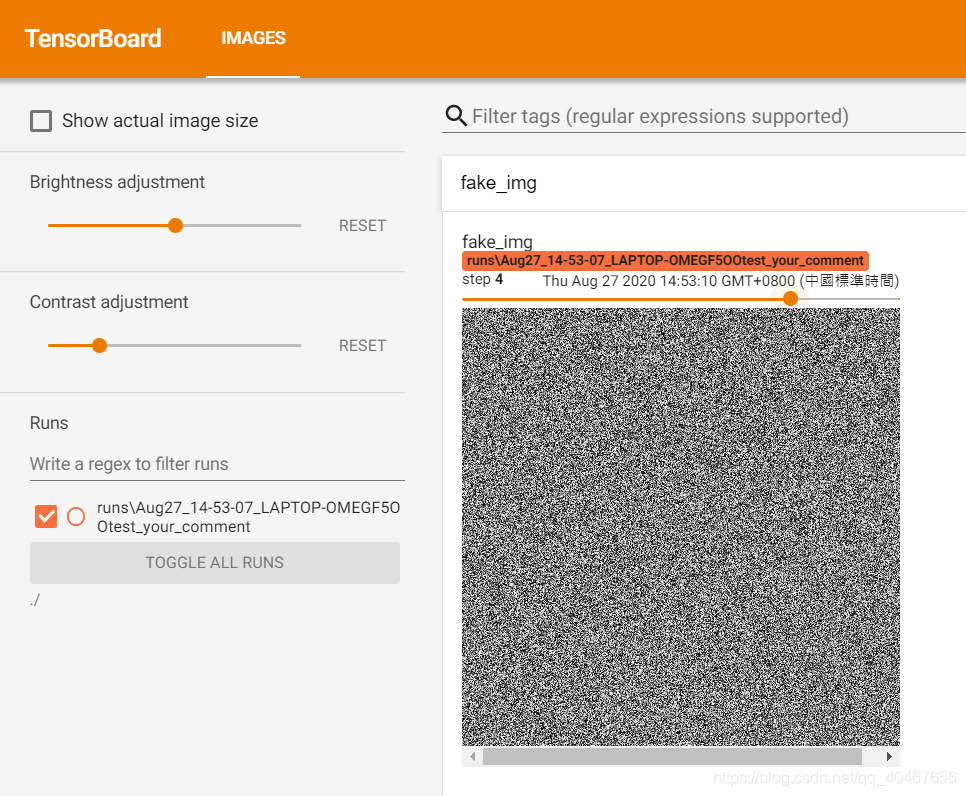

第四张：

第五张：

但是add_image单独使用的话有个缺点，就是图像只会排成一行，一次显示一张，通过拖动下面这个东西来切换不同的图像，非常麻烦：

所以接下来介绍torchvision.utils.make_grid，使用它制作网格图像再使用add_image进行显示。

make_grid(tensor, nrow=8, padding=2,normalize=False, range=None, scale_each=False, pad_value=0)

功能：制作网格图像。

主要参数：

1. tensor：图像数据，BCHW格式。
2. nrow：行数，列数通过行数自动计算。
3. padding：图像间距（像素单位）。
4. normalize：是否将像素值标准化。
5. range：标准化的范围。
6. scale_each：是否单张图维度标准化。
7. pad_value：padding的像素值，默认为0（黑色）。

举例：

writer = SummaryWriter(comment='test_your_comment', filename_suffix="_test_your_filename_suffix")split_dir = os.path.join("..", "..", "data", "rmb_split")
train_dir = os.path.join(split_dir, "train")
# train_dir = "path to your training data"transform_compose = transforms.Compose([transforms.Resize((32, 64)), transforms.ToTensor()])
train_data = RMBDataset(data_dir=train_dir, transform=transform_compose)
train_loader = DataLoader(dataset=train_data, batch_size=16, shuffle=True)
data_batch, label_batch = next(iter(train_loader))# img_grid = vutils.make_grid(data_batch, nrow=4, normalize=True, scale_each=True)
img_grid = vutils.make_grid(data_batch, nrow=4, normalize=False, scale_each=False)
writer.add_image("input img", img_grid, 0)writer.close()

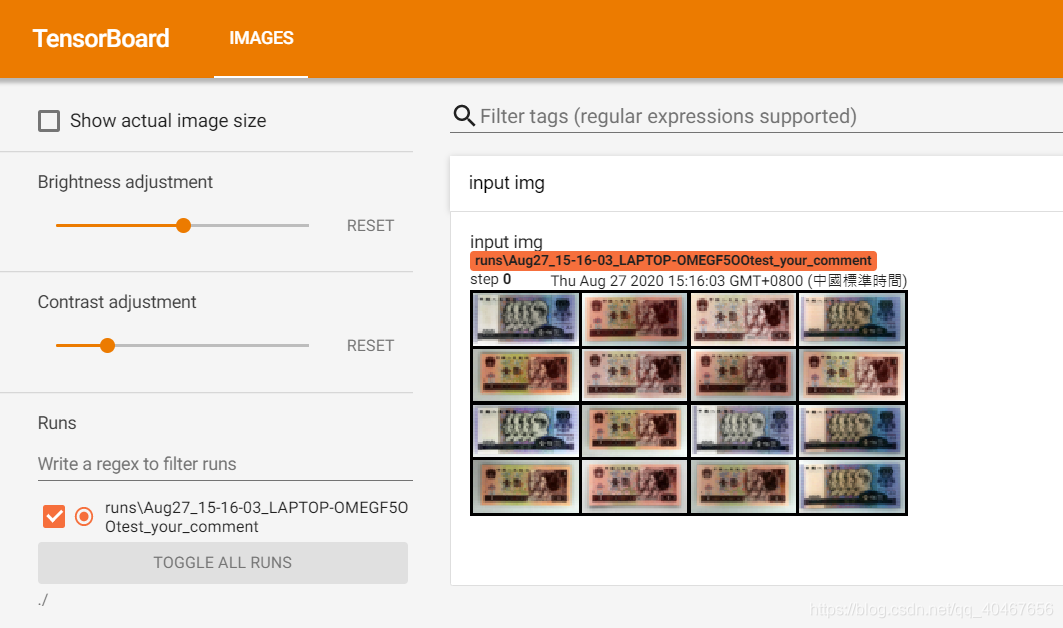

data_batch是我自己构造的一个包含了16张人民币图像的张量，行数为4，padding和pad_value都用默认，normalize和scale_each都为False，然后将构建好的网格图像送入add_image，显示结果如下所示：

这样一次性全部显示要比拖动来的更为直观。

5.add_graph()

功能：可视化模型计算图（数据流方向），通常观察模型结构。

add_graph(self, model, input_to_model=None, verbose=False)

主要参数：

1. model：模型，必须是nn.Module。
2. input_to_model：输入给模型的数据。
3. verbose：是否打印计算图结构信息。

举例：

writer = SummaryWriter(comment='test_your_comment', filename_suffix="_test_your_filename_suffix")# 模型
fake_img = torch.randn(1, 3, 32, 32)lenet = LeNet(classes=2)writer.add_graph(lenet, fake_img)writer.close()from torchsummary import summary
print(summary(lenet, (3, 32, 32), device="cpu"))

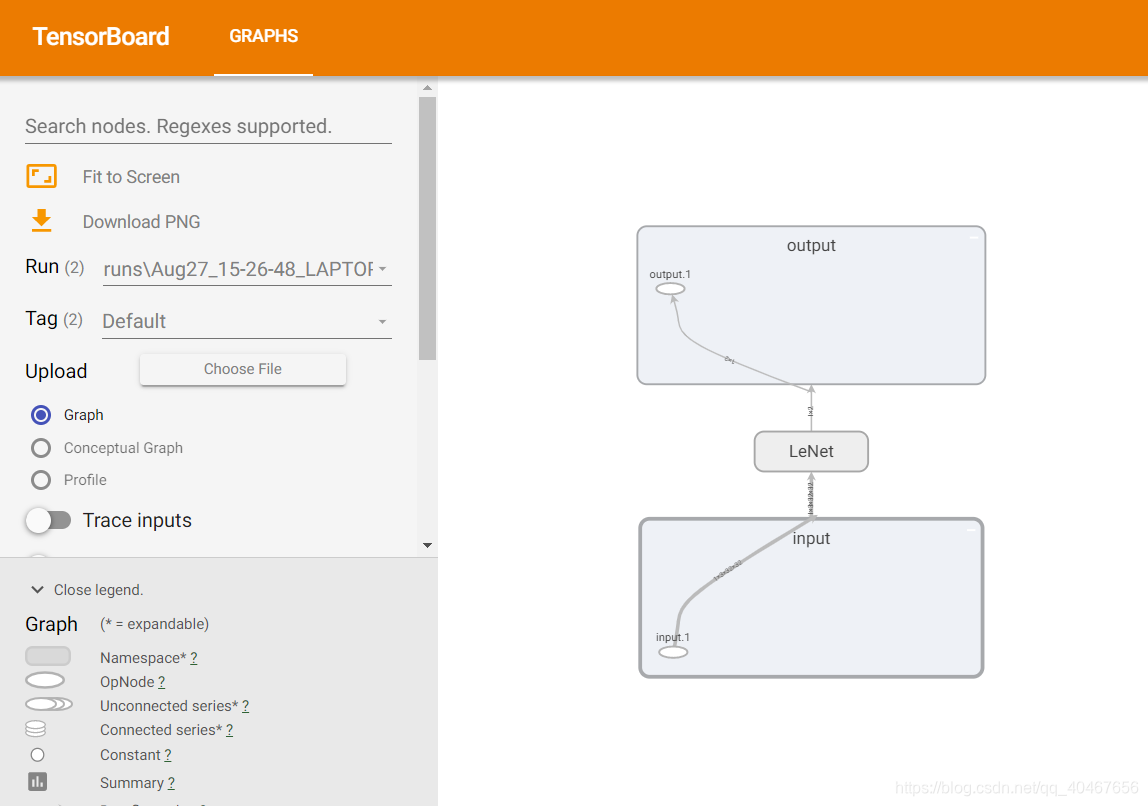

绘制出了计算图：

也可以查看LeNet的内部结构：

但是直接分析计算图是比较复杂的，这里还给出了一个更直观的包 torchsummary ，其中的summary函数可以总结出每一层网络层的输出尺寸、参数量以及占用多少内存等关键信息，上述LeNet的信息如下：

----------------------------------------------------------------Layer (type)               Output Shape         Param #
================================================================Conv2d-1            [-1, 6, 28, 28]             456Conv2d-2           [-1, 16, 10, 10]           2,416Linear-3                  [-1, 120]          48,120Linear-4                   [-1, 84]          10,164Linear-5                    [-1, 2]             170
================================================================
Total params: 61,326
Trainable params: 61,326
Non-trainable params: 0
----------------------------------------------------------------
Input size (MB): 0.01
Forward/backward pass size (MB): 0.05
Params size (MB): 0.23
Estimated Total Size (MB): 0.30
----------------------------------------------------------------
None

torchsummary

功能：查看模型信息，便于调试。

summary(model, input_size, batch_size=-1, device="cuda")

主要参数：

1. model：PyTorch模型。
2. input_size：模型输入size。
3. batch_size：就是字面意思。
4. device：‘cuda’ 或 ‘cpu’
