Packet Tracer 通过配置静态路由实现不同网段之间的通信（详细步骤）

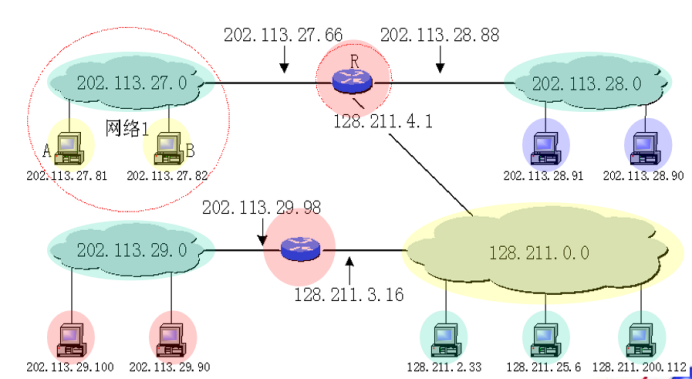

一、目标：ping通四个网段
二、解决方法：配置静态路由

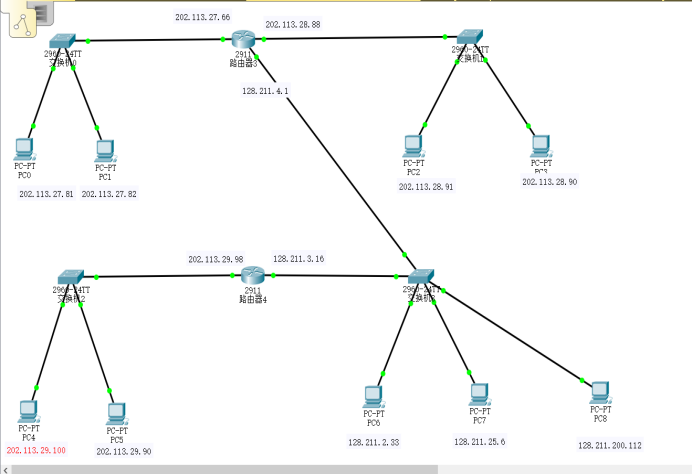

1.拓扑结构布线图如下所示：

注意：这里省略了为每台PC配置IP地址 和 相对应的默认网关的步骤。

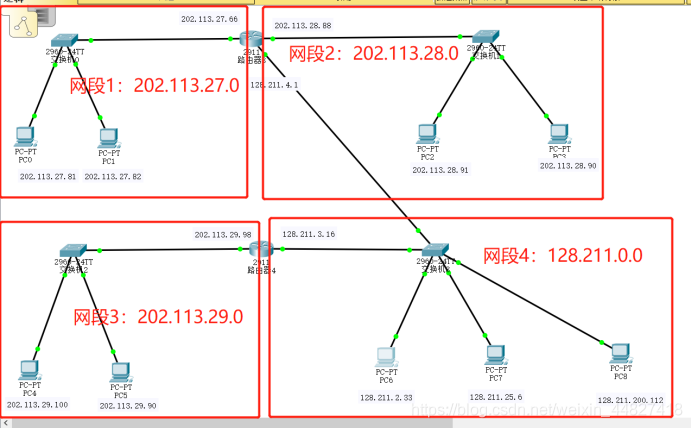

2.在没有设置静态路由之前，只是配置了pc的默认网关的情况下，网段1和网段2之间的通信可以实现，网段3和网段4之间的通信也可以实现。但网段1和网段3、4无法进行通信，网段2和网段3、4无法进行通信。

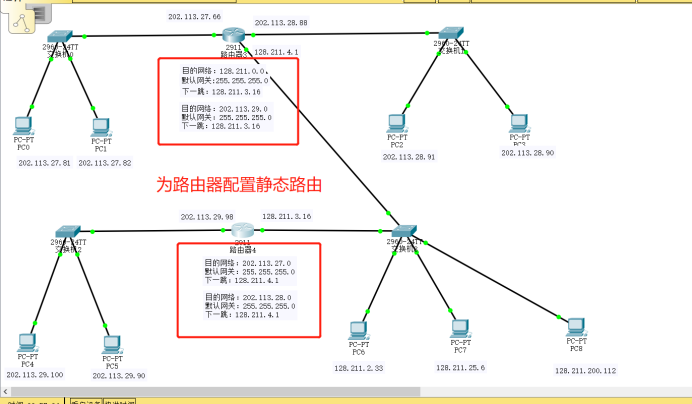

3.配置静态路由过程如下图所示：

4.所有配置完成后，测试每个网段中的PC之间的连通性。

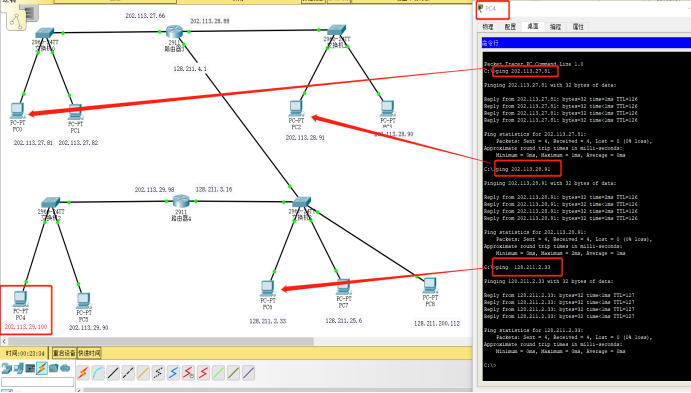

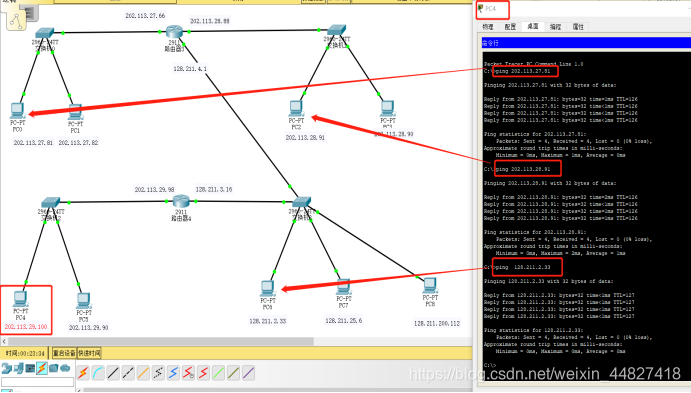

1）用PC4 分别ping 另外三个网段中的PC0、PC2、PC6，结果如下图所示，都能够ping通

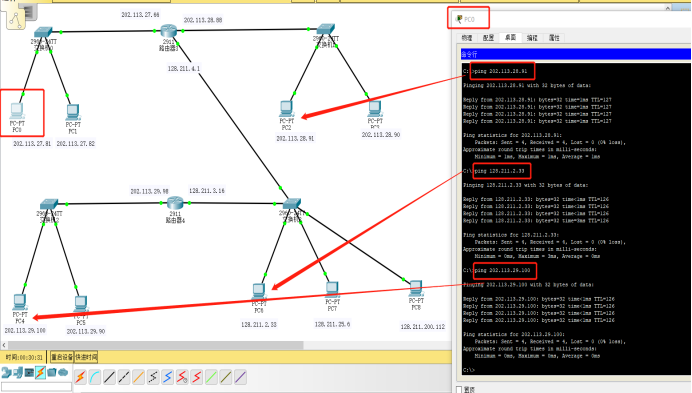

2）用PC0 分别ping 另外三个网段中的PC2、PC4、PC6，结果如下图所示，都能够ping通

3）用PC2 分别ping 另外三个网段中的PC0、PC4、PC6，结果如下图所示，都能够ping通

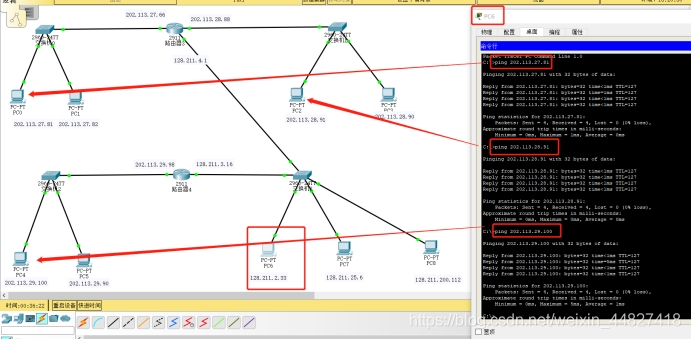

4）用PC6 分别ping 另外三个网段中的PC0、PC2、PC4，结果如下图所示，都能够ping通

总结：
通过以上的配置，最终实现了各个网段之间的相互通信！

主要步骤包括：
1.为PC、路由器分配IP地址
2.为pc配置默认网关
3.为路由器配置静态路由
