1 前言

条件随机场(conditional random field, CRF)是在建立序列模型时的常用模块，它的本质就是描述观测到的序列 $xˉ\bar{x}$ 对应的状态序列 $yˉ\bar{y}$ 的概率，记作 $P(yˉ∣xˉ)P(\bar{y}|\bar{x})$ 。这里字符上的横线表示这是一个序列，下文中所有的序列都会带这个横线，不带横线就不是序列。

它是HMM的升级版，如果不熟悉HMM的话，建议看我的搞懂HMM这篇文章，不看那篇，直接看这篇关系也不大。

提出CRF是为了改进MEMM(maximum-entropy Markov model)的label bias问题，而提出MEMM是为了打破HMM的观测独立性假设。这些在下文中会进一步说明。

本文主要是参考了Log-Linear Models, MEMMs, and CRFs，其中会额外补充一些东西，并加入自己的一些理解。

2 Log-linear model

CRF的源头就是Log-linear model，是由它一点点改进过来的。

我们先假设观测变量为 $x$ ，观测集合为 $X$ ，有 $\in X$ ，比如 $x$ 是一个单词；状态变量为 $y$ ，状态集合为 $Y$ ，有 $\in Y$ ，比如 $y$ 是某种词性；提取特征的函数向量为 $ϕˉ(x,y)\bar{\phi}(x, y)$ ，这里带了横线，表示有多个函数；函数之间的权重为 $wˉ\bar{w}$ 。那么在给定 $x$ 的情况下， $y$ 的概率为（比如单词 $x$ 是词性 $y$ 的概率）

$p(y∣x;wˉ)=exp(wˉ⋅ϕˉ(x,y))∑y′∈Yexp(wˉ⋅ϕˉ(x,y′))(2-1)p(y|x;\bar{w}) = \frac{exp(\bar{w} \cdot \bar{\phi}(x, y))}{\sum_{y' \in Y} exp(\bar{w} \cdot \bar{\phi}(x, y'))} \tag{2-1}$

式 $(2 - 1)$ 的分子表示给定 $x$ 时， $y$ 取某个值时的指数计算式；分母表示表示给定 $x$ 时， $y$ 取所有情况的指数计算式之和。说白了就是一个归一化的操作。

使用指数 $e x p$ 是为了保证概率都是正的， $wˉ⋅ϕˉ(x,y)\bar{w} \cdot \bar{\phi}(x, y)$ 可正可负。

显而易见，在这种定义下可以保证

$∑y∈Yp(y∣x;wˉ)=1(2-2)\sum_{y \in Y} p(y|x;\bar{w}) = 1 \tag{2-2}$

假设我们有 $n$ 组有标签的数据 ${(x_i, y_i)\}_{i=1}^{n}$ ，这里还没有涉及到序列，可以理解为一个单词 $x_i$ 对应一个词性 $y_i$ 的数据集。

我们的目的是调整模型的参数 $wˉ\bar{w}$ ，使得出现数据集这样的标签对应情况的可能性最大，也就是

$wˉ∗=argmax⁡wˉ∏i=1np(yi∣xi;wˉ)(2-3)\bar{w}^* = arg \max_{\bar{w}} \prod_{i=1}^n p(y_i|x_i;\bar{w}) \tag{2-3}$

为了方便计算，通常会取对数，即

$wˉ∗=argmax⁡wˉ∑i=1nlog(p(yi∣xi;wˉ))(2-4)\bar{w}^* = arg \max_{\bar{w}} \sum_{i=1}^n log(p(y_i|x_i;\bar{w})) \tag{2-4}$

通常为了不让模型学偏，把 $wˉ\bar{w}$ 学的特别大来糊弄过去，还会加一个正则项

$wˉ∗=argmax⁡wˉ∑i=1nlog(p(yi∣xi;wˉ))−λ2∣∣wˉ∣∣2(2-5)\bar{w}^* = arg \max_{\bar{w}} \sum_{i=1}^n log(p(y_i|x_i;\bar{w})) - \frac{\lambda}{2}||\bar{w}||^2\tag{2-5}$

这也就是损失函数，有了损失函数之后就可以用梯度下降的方法求参数 $wˉ∗\bar{w}^*$ 了。

这只是针对于非序列的数据集。

3 MEMM

3.1 模型概述

MEMM(maximum-entropy Markov model)进一步将问题从 $p (y ∣ x)$ 转变为 $p(yˉ∣xˉ)p(\bar{y}|\bar{x})$ ，也可以写成

$p(y1,y2,...,ym∣x1,x2,...,xm)(3-1)p(y^1, y^2, ..., y^m|x^1, x^2, ..., x^m) \tag{3-1}$

其中， $x^j$ 表示序列中的第 $j$ 个token，比如一句话中的第 $j$ 个单词； $y^j$ 表示序列中的第 $j$ 个标签，比如一句话中的第 $j$ 个单词的词性； $m$ 表示序列的长度。

用 $Y$ 表示所有可能的标签集合，这是一个有限的集合， $yj∈Yy^j \in Y$ 。

将式 $(3 - 1)$ 用条件概率进行变换就有

$p(y1,y2,...,ym∣x1,x2,...,xm)=∏j=1mp(yj∣y1,...,yj−1,x1,...,xm)(3-2)p(y^1, y^2, ..., y^m|x^1, x^2, ..., x^m) = \prod_{j=1}^m p(y^j|y^1, ..., y^{j-1}, x^1, ..., x^m) \tag{3-2}$

式 $(3 - 2)$ 仅仅是一堆条件概率，这是必然成立的，没有任何假设。我们如果把HMM中的齐次马尔可夫假设放到这里来，认为 $y^j$ 只受 $y^{j-1}$ 的影响，那么就有

$p(y1,y2,...,ym∣x1,x2,...,xm)=∏j=1mp(yj∣yj−1,x1,...,xm)(3-3)p(y^1, y^2, ..., y^m|x^1, x^2, ..., x^m) = \prod_{j=1}^m p(y^j|y^{j-1}, x^1, ..., x^m) \tag{3-3}$

这里仍旧认为 $y^j$ 受所有 $x^j$ 的影响，这就打破了HMM中的观测独立假设。这是一个在很多任务中不合理的假设，所以MEMM算是对HMM做了改进。画成概率图就是

MEMM概率图

图3-1 MEMM概率图

有很多的CRF的文章都是从概率图开始讲的，但其实根本没有必要，不是先有了图3-1才有了式 $(3 - 3)$ ，而是先有了式 $(3 - 3)$ 才有了图3-1，图3-1仅仅只是让式 $(3 - 1)$ 看起来更方便了。不知道概率图，一点关系都没有。

不过既然画了概率图，也顺嘴说一句，MEMM的概率图和HMM的概率图的区别就在于 $x$ 的箭头方向反了，从生成模型变成了判别式模型；以及MEMM是所有的 $x$ 指向每一个 $y^j$ ，而HMM是 $x^j$ 指向 $y^j$ ，打破了观测独立假设。

好，回到式 $(3 - 3)$ ，利用log-linear model进行建模，就有
$p(yj∣yj−1,x1,...,xm)=exp(wˉ⋅ϕˉ(x1,...,xm,j,yj−1,yj))∑y′∈Yexp(wˉ⋅ϕˉ(x1,...,xm,j,yj−1,y′))(3-4)p(y^j|y^{j-1}, x_1, ..., x_m) = \frac{exp(\bar{w} \cdot \bar{\phi}(x^1,...,x^m, j, y^{j-1}, y^{j}))}{\sum_{y' \in Y} exp(\bar{w} \cdot \bar{\phi}(x^1,...,x^m, j, y^{j-1}, y'))} \tag{3-4}$

注意对比一下式 $(3 - 4)$ 和式 $(2 - 1)$ 的区别，就是条件概率中的条件变了。

将式 $(3 - 4)$ 代入式 $(3 - 3)$ 就有

$p(y1,y2,...,ym∣x1,x2,...,xm)=∏j=1mexp(wˉ⋅ϕˉ(x1,...,xm,j,yj−1,yj))∑y′∈Yexp(wˉ⋅ϕˉ(x1,...,xm,j,yj−1,y′))(3-5)p(y^1, y^2, ..., y^m|x^1, x^2, ..., x^m) =\\ \prod_{j=1}^m \frac{exp(\bar{w} \cdot \bar{\phi}(x^1,...,x^m, j, y^{j-1}, y^{j}))}{\sum_{y' \in Y} exp(\bar{w} \cdot \bar{\phi}(x^1,...,x^m, j, y^{j-1}, y'))} \tag{3-5}$

这里在训练模型的时候，不是拿式 $(3 - 5)$ 这个大家伙去训练的，而是训练 $p(y^j|y^{j-1}, x_1, ..., x_m)$ 这个模型。

有了 $p(y^j|y^{j-1}, x_1, ..., x_m)$ 之后，任何的 $x$ 和 $y^{j-1}$ ， $y^j$ 进来都可以输出一个概率值，问题就变成了如何decoding，如何推理，即求

$argmax⁡y1,..,ymp(y1,..,ym∣x1,...,xm)(3-6)arg\max_{y^1, .., y^m} p(y_1, .., y^m | x^1, ..., x^m) \tag{3-6}$

如果我们假设 $Y$ 集合中有 $k$ 个元素的话，那么 $y^1, ..., y^m$ 就有 $k^m$ 种组合，这样的计算量就太大了。这个时候，就要用动态规划了，这里的动态规划有一个自己的名字，叫做viterbi算法，其实就是动态规划。

我们会建立一个矩阵 $π[j,y]\pi [j, y]$ ， $j = 1, . . ., m$ 并且 $\in Y$ 。 $π[j,y]\pi [j, y]$ 存储了在第 $j$ 个位置，状态取 $y$ 时的最大概率值和得到该概率值的序列 $y^1, .., y^j$ 。可以表示为

$π[j,y]=max⁡y1,...,yj−1(p(y∣yj−1,x1,...,xm)∏k=1j−1p(yk∣yk−1,x1,...,xm))(3-7)\pi[j, y] = \max_{y^1, ..., y^{j-1}}(p(y|y^{j-1}, x^1, ..., x^m) \prod_{k=1}^{j-1}p(y^k|y^{k-1}, x^1, ..., x^m)) \tag{3-7}$

其中，最开始的为初始变量，相当于HMM中的初始概率

$π[1,y]=p(y∣y0,x1,...,xm)(3-8)\pi[1, y] = p(y | y^0, x^1, ..., x^m) \tag{3-8}$

$y^0$ 就是"<START>"这样的起始token。

之后是通过迭代得到的

$π[j,y]=max⁡y′∈Y(π[j−1,y′]⋅p(y∣y′,x1,...,xm))(3-9)\pi[j, y] = \max_{y' \in Y}(\pi[j-1, y'] \cdot p(y|y', x^1, ..., x^m)) \tag{3-9}$

将 $π[j,y]\pi[j, y]$ 这个矩阵填满之后，就有

$max⁡y1,...,ymp(y1,...,ym∣x1,...,xm)=max⁡yπ[m,y](3-10)\max_{y^1, ..., y^m}p(y^1, ..., y^m | x^1, ..., x^m) = \max_{y} \pi[m, y] \tag{3-10}$

MEMM相比于HMM的优势在于

观测变量不再独立
可以自行设计 $ϕˉ\bar{\phi}$ ，对结果更可控

3.2 label bias问题

MEMM也存在自身的问题，这个问题被称为label bias问题，故名思义，这是由于训练数据标签的不平衡所导致的，如果训练数据足够大，标签足够平衡，就没有这个问题。出现这个问题的根本原因就是 $p(y^j|y^{j-1}, x^1, ..., x^m)$ 是在每个时间节点都做了一次归一化，丢失了一些信息。

下面举个例子来试着说明一下，只要有一个直观的理解就可以了，不要太纠结例子的合理性。

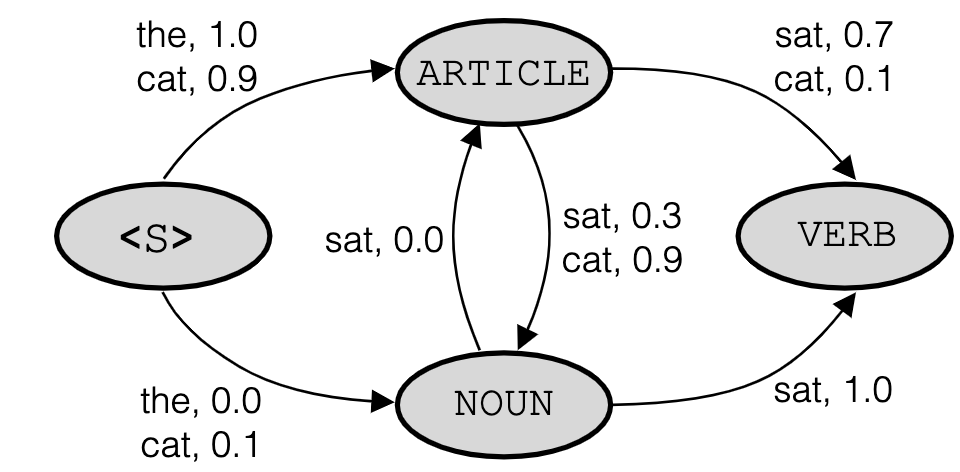

假设我们通过训练得到了下图3-2这样的一张概率值推理图，我们输入[“the”, “cat”, “sat”]，可以发现[“ARTICLE”, “NOUN”, “VERB”]这样的概率是最高的，有 $1.0 * 0.9 * 1.0 = 0.9$ 。

图3-2 概率值推理图

但是，当我们的输入是[“cat”, “sat”]的时候，就会发现[“NOUN”, “VERB”]的概率只有 $0.1 * 1.0 = 0.1$ ，而[“ARTICLE”, “NOUN”]的概率有 $0.9 * 0.3 = 0.27$ 。这是因为以"cat"为开头的句子，模型见的很少。如果可以在计算当中把模型见的很少这个信息也带上的，就可以避免这个问题了。

下面来看下图3-2对应的逻辑图，如下图3-3所示，就是没有归一化的图。
逻辑值推理图

图3-3 逻辑值推理图

归一化是 $e^x$ 这样的指数归一化，可以动手算下看，是和图3-2的概率值对应上的。这里[“cat”, “sat”]这个例子的[“NOUN”, “VERB”]就是 $3 + 100 = 103$ ，而[“ARTICLE”, “NOUN”]就变成了 $5 + 21 = 26$ 。用加法是因为这里都是log值。

这里就说这么多，只是给个直观的理解，想要细究的，可以看下The Label Bias Problem，或是自行搜一下其他大佬是怎么说的。

4 CRF

4.1 模型概述

有了前面那么多的铺垫，CRF(conditional random filed)就很容易理解了。MEMM是对式 $(3 - 4)$ 进行建模，而CRF是对式 $(4 - 1)$ 进行建模

$p(y1,...,ym∣x1,...,xm)=p(yˉ∣xˉ)(4-1)p(y^1, ..., y^m|x^1, ..., x^m) = p(\bar{y}|\bar{x}) \tag{4-1}$

注意式 $(2 - 1)$ ，式 $(3 - 4)$ 和式 $(4 - 1)$ 的区别。CRF没有局部的归一化了，只有全局的归一化，说白了就是一个考虑序列的log-linear模型。

$p(yˉ∣xˉ;wˉ)=exp(wˉ⋅Φˉ(xˉ,yˉ))∑yˉ′∈Ymexp(wˉ⋅Φˉ(xˉ,yˉ′))(4-2)p(\bar{y}|\bar{x};\bar{w}) = \frac{exp(\bar{w} \cdot \bar{\Phi}(\bar{x}, \bar{y}))}{\sum_{\bar{y}' \in Y^m} exp(\bar{w} \cdot \bar{\Phi}(\bar{x}, \bar{y}'))} \tag{4-2}$

其中， $Y^m$ 表示用 $Y$ 中的元素组成长度为 $m$ 的序列的所有可能的序列集合。

这里还把 $ϕˉ\bar{\phi}$ 变成了 $Φˉ\bar{\Phi}$ ， $Φˉ\bar{\Phi}$ 的定义为

$Φˉ(xˉ,yˉ)=∑j=1mϕˉ(xˉ,j,yj−1,yj)(4-3)\bar{\Phi}(\bar{x}, \bar{y}) = \sum_{j=1}^{m} \bar{\phi}(\bar{x}, j, y^{j-1}, y^{j}) \tag{4-3}$

这里的 $ϕˉ(xˉ,j,yj−1,yj)\bar{\phi}(\bar{x}, j, y_{j-1}, y^{j})$ 和MEMM中的是一模一样的，都是人为定义的特征函数。只不过是把整个序列的都加到了一起。

CRF的概率图模型如下图4-1所示，它和图3-1的区别是， $y^j$ 之间变成了无向图。还是那句话，不看这个图也没问题。
CRF概率图

图4-1 CRF概率图

4.2 模型训练

CRF的模型训练和log-linear模型的方法基本一致。简而言之，就是我们有 $n$ 条训练样本 ${(xˉi,yˉi)}i=1n\{(\bar{x}_i, \bar{y}_i)\}_{i=1}^n$ ，每个 $xˉi\bar{x}_i$ 都是序列 $x_i^{1}, ..., x_i^{m}$ ，每个 $yˉi\bar{y}_i$ 也都是序列 $y_i^{1}, ..., y_i^{m}$ 。

其目标函数为

$wˉ∗=argmax⁡wˉ∑i=1nlog(p(yˉi∣xˉi;wˉ))−λ2∣∣wˉ∣∣2(4-4)\bar{w}^* = arg \max_{\bar{w}} \sum_{i=1}^n log(p(\bar{y}_i|\bar{x}_i;\bar{w})) - \frac{\lambda}{2}||\bar{w}||^2 \tag{4-4}$

接下来的任务就交给梯度下降就可以了。

4.3 模型解码

CRF进行decoding目标是

$argmax⁡yˉ∈Ymp(yˉ∣xˉ;wˉ)=argmax⁡yˉ∈Ymexp(wˉ⋅Φˉ(xˉ,yˉ))∑y′∈Yexp(wˉ⋅Φˉ(xˉ,yˉ′))=argmax⁡yˉ∈Ymexp(wˉ⋅Φˉ(xˉ,yˉ))=argmax⁡yˉ∈Ymwˉ⋅Φˉ(xˉ,yˉ)=argmax⁡yˉ∈Ym∑j=1mwˉ⋅ϕˉ(xˉ,j,yj−1,yj)(4-5)\begin{aligned} arg\max_{\bar{y} \in Y^m} p(\bar{y}|\bar{x};\bar{w}) &= arg\max_{\bar{y} \in Y^m} \frac{exp(\bar{w} \cdot \bar{\Phi}(\bar{x}, \bar{y}))}{\sum_{y' \in Y} exp(\bar{w} \cdot \bar{\Phi}(\bar{x}, \bar{y}'))} \\ &= arg\max_{\bar{y} \in Y^m} exp(\bar{w} \cdot \bar{\Phi}(\bar{x}, \bar{y}))\\ &= arg\max_{\bar{y} \in Y^m} \bar{w} \cdot \bar{\Phi}(\bar{x}, \bar{y}) \\ &= arg\max_{\bar{y} \in Y^m} \sum_{j=1}^{m} \bar{w} \cdot \bar{\phi}(\bar{x}, j, y^{j-1}, y^{j}) \end{aligned} \tag{4-5}$

$ϕˉ(xˉ,j,yj−1,yj)\bar{\phi}(\bar{x}, j, y^{j-1}, y^{j})$ 有一部分是和 $y^{j-1}$ 有关的，称为转移特征；还有一部分是和 $y^{j-1}$ 无关的，称为状态特征。这里杂到一起了，可以不用关心。

解码的方法还是用的动态规划，同样定义一个 $π[j,s]\pi[j, s]$ 。

初始概率为

$π[1,y]=wˉ⋅ϕˉ(xˉ,1,y0,y)(4-6)\pi[1, y] = \bar{w} \cdot \bar{\phi}(\bar{x}, 1, y^{0}, y) \tag{4-6}$

概率的迭代式为

$π[j,y]=max⁡y′∈Y(π[j−1,y′]+wˉ⋅ϕˉ(xˉ,j,y′,y))(4-6)\pi[j, y] = \max_{y' \in Y} (\pi [j-1, y'] + \bar{w} \cdot \bar{\phi}(\bar{x}, j, y', y)) \tag{4-6}$

求出所有的 $π[j,y]\pi[j, y]$ 之后，就可以得到概率最大的那条路径

$max⁡y1,...,ym∑j=1mwˉ⋅ϕ(xˉ,j,yj−1,yj)=max⁡yπ[m,s](4-7)\max_{y^1, ..., y^m} \sum_{j=1}^{m} \bar{w} \cdot \phi (\bar{x}, j, y^{j-1}, y^j) = \max_{y} \pi[m, s] \tag{4-7}$

4.4 小结

CRF既解决了HMM观测独立不合理的问题，也解决的MEMM中label bias的问题，并且可以手动加入特征函数来干预模型的输出，有些不可能的情况，可以手动把转移概率设得很小即可。

一般会把CRF加在Bi-LSTM之后，让序列模型的输出更可控。如果数据够多，且够均衡的话，CRF也是可以不加的。
