音频的采样率是什么？

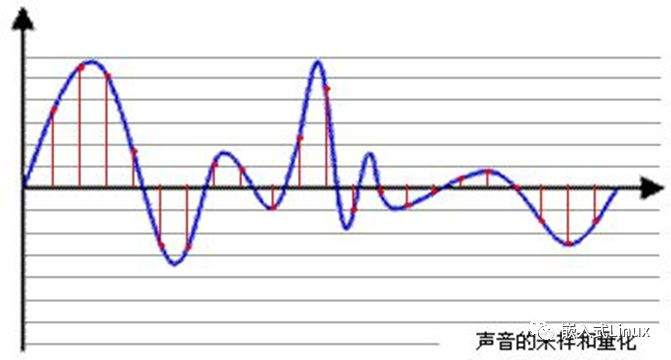

如果把音频当成一条曲线，那么采样率就是一秒钟从这个曲线里面提取样本的次数。

• 8,000 Hz - 电话所用采样率, 对于人的说话已经足够

• 11,025 Hz - AM调幅广播所用采样率

• 22,050 Hz和24,000 Hz - FM调频广播所用采样率

• 32,000 Hz - miniDV 数码视频 camcorder、DAT (LP mode)所用采样率

• 44,100 Hz - 音频 CD, 也常用于 MPEG-1 音频（VCD, SVCD, MP3）所用采样率

• 47,250 Hz - 商用 PCM 录音机所用采样率

• 48,000 Hz - miniDV、数字电视、DVD、DAT、电影和专业音频所用的数字声音所用采样率

• 50,000 Hz - 商用数字录音机所用采样率

• 96,000 或者 192,000 Hz - DVD-Audio、一些 LPCM DVD 音轨、BD-ROM（蓝光盘）音轨、和 HD-DVD （高清晰度 DVD）音轨所用所用采样率

• 2.8224 MHz - Direct Stream Digital 的 1 位 sigma-delta modulation 过程所用采样率。

采样越高，声音的还原就越真实越自然，人对频率的识别范围是 20HZ - 20000HZ, 如果每秒钟能对声音做 20000 个采样, 回放时就足可以满足人耳的需求。所以 22050 的采样频率是常用的, 44100已是CD音质, 超过48000的采样对人耳已经没有意义。

什么是采样位宽/采样深度？

看图知道采样的位深是32bit（位），这个32bit 对应的是ADC芯片里面的数据采样位宽，把模拟信号转换成数字信号的位数，比如一个3.3V的电压，采样深度是32bit，那么他能把3.3v 均分成 2^32次方，如果采样深度是 8bit，那么他能把3.3v均分成2^8次方，从这个对比可以知道，采样深度越大，那么能均分的份数就越多，那听起来的声音也就越细腻。

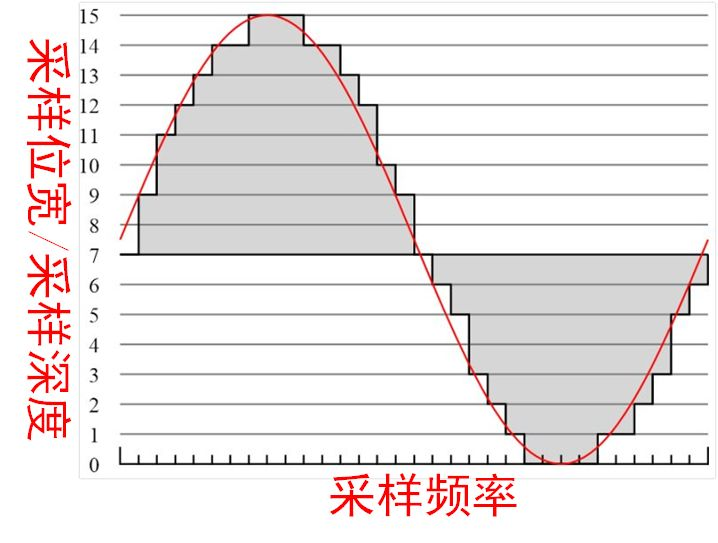

如上图，横坐标就是采样率，纵坐标就是采样深度，如果采样深度越大，那声音也就越细腻，可以理解为，我可以用更多的数字量来表达一个电压。

BCLK是怎么算的？

我们看了上面的解说，知道采样率这样东西了，但是BCLK，不是完全等于采样率的，它是通过计算出来的。我们知道I2C,SPI这样的通信协议，I2S的通信协议也是一样，在时钟上升沿或者下降沿的时候，数据为有效。所以BCLK的意义就是，又多少BCLK，就有多少bit位的数据。

BCLK =  采样率 x 采样宽度 x 采样通道数

sample_rate=44.1Khz，

sample_length=16，channel=2时

那么BCLK应该为

2×44.1Khz×16=32xsample_rate=1.4112Mhz

MCLK 是什么？

MCLK和BCLK存在着某种关系，这个一般要看芯片。

如果存在这4倍的关系，那么：MCLK = 4* BCLK=5.6448Mhz 至于MCLK的选择还要看外部的晶振。

LRCLK 是什么？

帧时钟LRCK，用于切换左右声道的数据，LRCK为 “0” 表示正在传输的是左声道的数据，为“1”表示正在传输的是右声道的数据。LRCLK == FS,就是采样频率。LRCLK 就是采样频率的大小，可以理解为就是换了个名字，换汤不换药的意思。

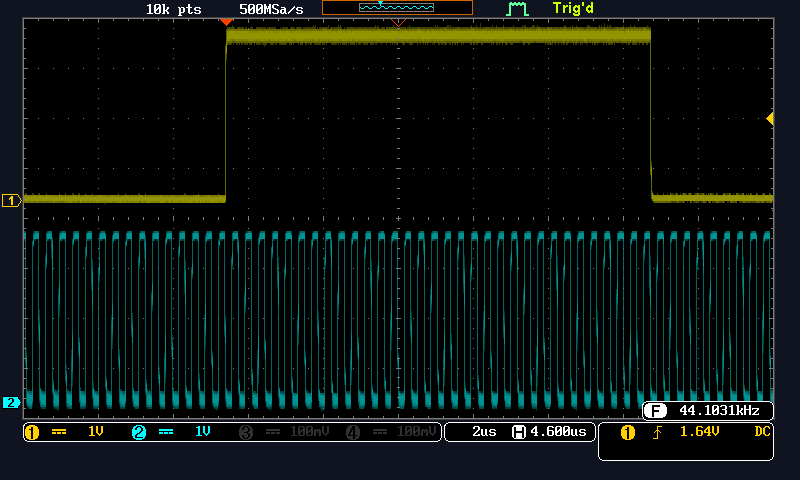

（黄色是LRCLK，蓝色是BCLK）

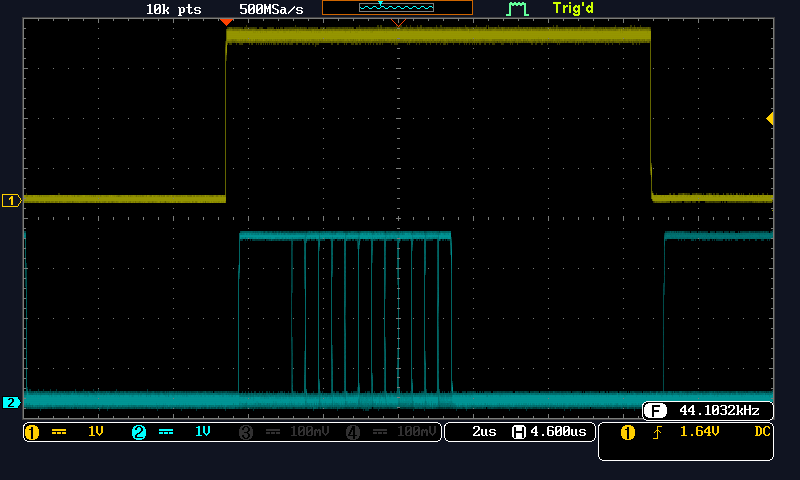

（黄色是LRCLK，蓝色是数据DIN）

我们看很多资料里面说到fs，这里说的fs，其实就是sampling frequency，采样频率的意思，比如 256 fs ，128 fs等等，fs越大音频就还原得就越真实。存储音频所需要的存储空间也就越大。
