如果你不是工程师，你应该享受不到加班调试的乐趣吧，我记得在大学的时候，我第一次调试I2C时序，当时用的芯片是24C02的RTC芯片，用51单片机模拟I2C时序，怎么整也整不出来，时序这个东西，一通百通，一不通那就是几个通宵熬夜都有可能。

先量电压，量电压了看波形，波形反反复复的看了之后，就是没有从设备的应答信号，再去看看硬件设计，该上拉电阻的地方有没有接上上拉电阻。

关于上拉电阻和下拉电阻这个自行百度，可以理解为一个默认的能力把，就像弹簧默认是有一个力的，你需要一个＞弹簧的默认力才能驾驭弹簧，上拉和下拉就是保持它的默认能力。

作为一个电子工程师，调试通信时序应该是基本操作，就好比，如果你是一个厨师，那么你会做蛋炒饭应该也是默认的能力。

我在TCL的时候，我就跟欢哥用一个单片机调试TVP5150的时序，那叫一个头疼，我们整整调试了一周。

如果你是一个app端的开发码农，哪里有问题，就在哪里加日志，但是如果你是一个驱动工程师，如果你是一个单片机工程师，很多时候，你是没有办法加日志调试的，可以了就满声欢喜，不行就埋头苦干，即使是工作很多年的工程师，也只能给你一些建议，但是解决问题，还是需要你自己上阵杀敌。

如果你调试过很多低速的通信时序，经过多年的积累，慢慢有了经验，就觉得调试没什么意思了，那么你可以试试去调试下mipi时序看看。

好了，这里应该很多读者都是干这个的，你可能心里会想，调试mipi也是一把过，没有遇到什么非常棘手的问题，那么恭喜你，你此生路途平坦，没有遇到什么难事，可以说在工作上，没有遇到太难的事情，可能这也是一种缺憾，你享受不到加班孤独的快感，你也享受不到末班地铁的速度，你应该找点有挑战性的项目给自己的人生添砖加瓦。

……………………………………

这几天在调试一个mipi屏，刚开始一点头绪都没有，折腾了很久，一点图像也没有显示，我们量了电压，mipi供电的每一路电压，没有发现有什么不对的，而且，mipi通路，我们得出来的结果也是正确的，因为我们买的是开发板来验证开发，用我们的mipi时序init code驱动开发板的LCD，虽然显示不正确，但是是有图像出来的，从这个现象可以知道，mipi是工作了，主控应该通过mipi把一些鬼东西传送到了开发板的mipi屏幕上。所以也可以验证mpi这个通路是正常的。

经过一个晚上的折腾和排不了忧愁也解不了困难，我们一致把问题定位在发送指令的组包格式上。

mipi的长包和短包前面的包头都是不一样的。

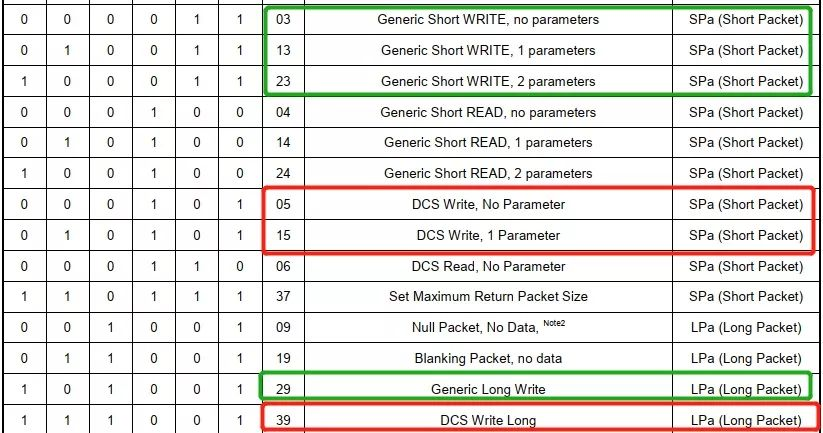

mipi有两种组包模式

一种是DCS，一种是Generic模式，分别如上图所示。

不同的组包方式，发送的格式都不同，比如DCS模式，长包的包头是0x39，但是是Generic模式的话，长包的包头是0x29。

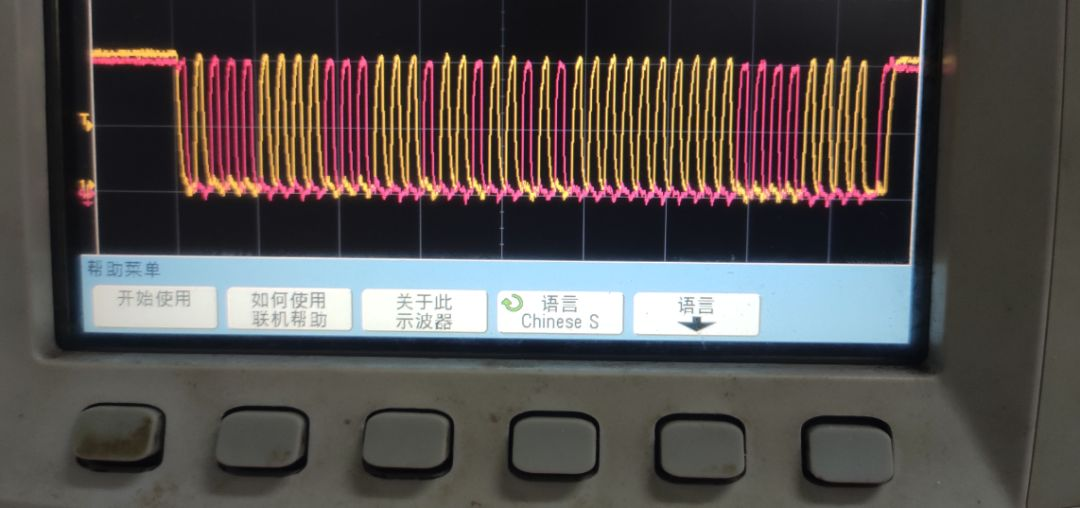

给大家看看mipi的波形，以及对应的解析

这个波形我相信很多人都没有见过

……………………………………

注意

第一个波形是无效的，所以不要记录第一个波形。

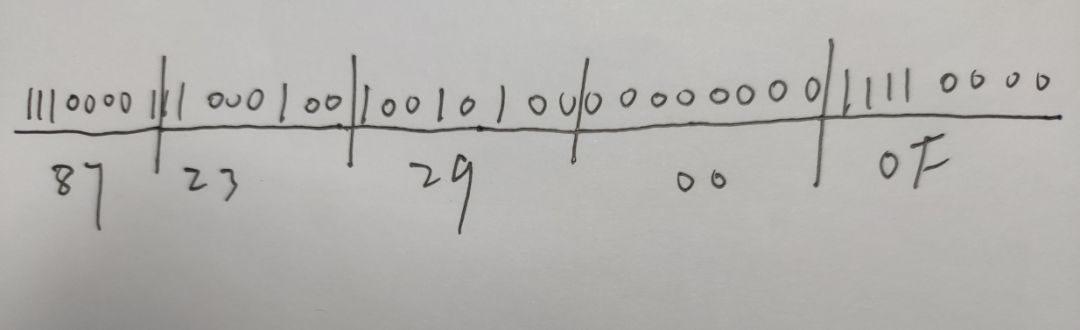

解析出来的下面111000……后，每个字节，低位在前，高位在后

第一个字节一定是0x87，所以每个包的mipi波形都是一样的。

我们一直想让屏厂IC的FAE给我们说明清楚他们用的是哪种格式，或者我们需要适配哪种格式的时序给屏IC，屏才能正常工作起来。但是屏厂的FAE不是很配合，他一直纠结是平台这边没有发送正确的时序给屏，但是是哪里没有正确，或者说需要发送什么正确的格式过去，他也不能给出一个肯定的回复。

我们后面，想到的两个思路就是

1、用一个已经点亮这个屏的平台过来，跟这个屏对接，用示波器抓取波形，再修改我们发送的指令时序。

2、跟屏厂借一个主板，可以跟屏模组调试时序的，用那个主板可以给屏发送指令，然后我们再用示波器抓波形，按照这个波形发送指令给屏。

3、屏IC的FAE过来支持我们，如果直接有工程师过来支持，我们就可以当面沟通，有问题也可以很快的解决了。

我们后来冷静下来开会梳理了下

1、复位脚，这个是很多屏都需要的，我们刚开始也花费了很长时间在复位脚上，最后终于搞定了复位脚，可以正常开机复位了，所以这部分不是问题了。

2、使能脚，我们的屏没有这个，默认用硬件供电使能了，所以也排除了，但是rockchip的同学说有遇到其他屏使能脚上电时序不对亮不了的。

3、初始化参数，我们初始化参数是屏厂提供的，刚开始因为mipi模式不对，和屏厂不同，后面调整后和屏厂对应的，而且我们发现屏厂的IC是可以同时兼容两种模式的，我猜想他们也是想匹配所有的mipi模式。

4、11 29 指令，这个指令是用来开启屏幕的，就是所有初始化结束后，延迟几毫秒后就写入 1129 ，这个是mipi屏通用的指令，我们测量了波形，是正常的，但是屏幕还是没有任何东西。

5、mipi 时钟，这个因为我们用的是开发板，开发板驱动的也是mipi屏，这个应该没有问题，通过测量也没有问题。

6、屏对应的各路电压，这个前面pin to pin确认了好多次，也没有发现异常。

……………………………………

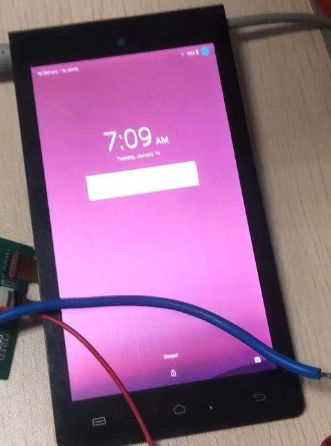

最后的最后，软件这边实在没有办法了，硬件在一次常规排查后发现屏有一路供电没有，硬件修改后，我拿到手上，说出了那句说了无数次的话，这是见证奇迹的时刻了，然后，看到android界面缓缓升起的时候，心中那个嗨啊~

所以，根本的问题是接线口的一个位置，焊接员没有焊接好导致电压没有传到屏上。

ps:感谢rockchip林工对我们的大力支持。

---
