ASAN和HWASAN原理解析
由于虚拟机的存在，Android应用开发者们通常不用考虑内存访问相关的错误。而一旦我们深入到Native世界中，原本面容和善的内存便开始凶恶起来。这时，由于程序员写法不规范、逻辑疏漏而导致的内存错误会统统跳到我们面前，对我们嘲讽一番。
这些错误既影响了程序的稳定性，也影响了程序的安全性，因为好多恶意代码就通过内存错误来完成入侵。不过麻烦的是，Native世界中的内存错误很难排查，因为很多时候导致问题的地方和发生问题的地方相隔甚远。为了更好地解决这些问题，各路大神纷纷祭出自己手中的神器，相互PK，相互补充。
ASAN(Address Sanitizer)和HWASAN(Hardware-assisted Address Sanitizer)就是这些工具中的佼佼者。
在ASAN出来之前，市面上的内存调试工具要么慢，要么只能检测部分内存错误，要么这两个缺点都有。总之，不够优秀。
HWASAN则是ASAN的升级版，它利用了64位机器上忽略高位地址的特性，将这些被忽略的高位地址重新利用起来，从而大大降低了工具对于CPU和内存带来的额外负载。
1. ASAN
ASAN工具包含两大块：
插桩模块(Instrumentation module)
一个运行时库(Runtime library)
插桩模块主要会做两件事：
对所有的memory access都去检查该内存所对应的shadow memory的状态。这是静态插桩，因此需要重新编译。
为所有栈上对象和全局对象创建前后的保护区(Poisoned redzone)，为检测溢出做准备。
运行时库也同样会做两件事：
替换默认路径的malloc/free等函数。为所有堆对象创建前后的保护区，将free掉的堆区域隔离(quarantine)一段时间，避免它立即被分配给其他人使用。
对错误情况进行输出，包括堆栈信息。
1.1 Shadow Memory
如果想要了解ASAN的实现原理，那么shadow memory将是第一个需要了解的概念。
Shadow memory有一些元数据的思维在里面。它虽然也是内存中的一块区域，但是其中的数据仅仅反应其他正常内存的状态信息。所以可以理解为正常内存的元数据，而正常内存中存储的才是程序真正需要的数据。
Malloc函数返回的地址通常是8字节对齐的，因此任意一个由（对齐的）8字节所组成的内存区域必然落在以下9种状态之中：最前面的k（0≤k≤8）字节是可寻址的，而剩下的8-k字节是不可寻址的。这9种状态便可以用shadow memory中的一个字节来进行编码。
实际上，一个byte可以编码的状态总共有256（2的8次方）种，因此用在这里绰绰有余。

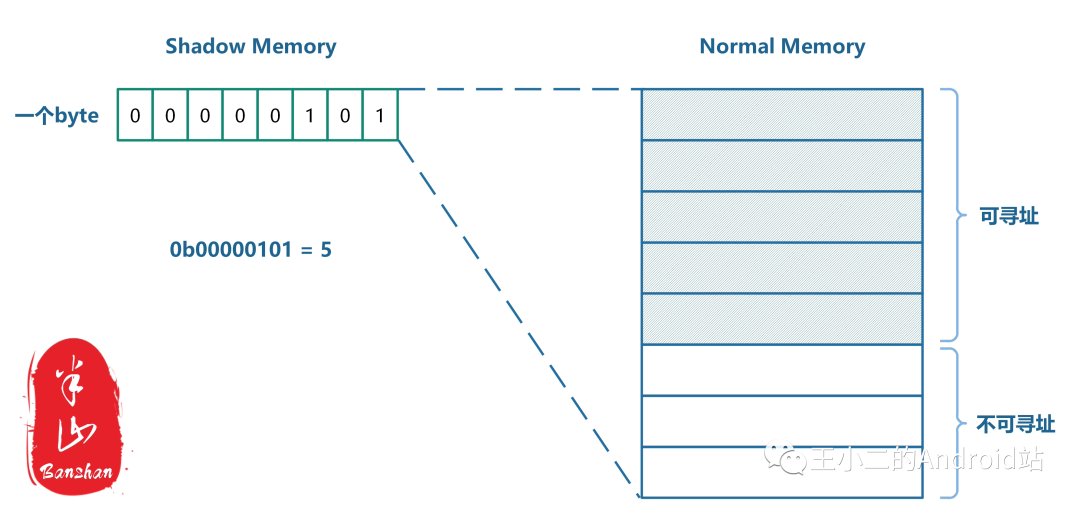

Shadow memory和normal memory的映射关系如上图所示。一个byte的shadow memory反映8个byte normal memory的状态。那如何根据normal memory的地址找到它对应的shadow memory呢？
对于64位机器上的Android而言，二者的转换公式如下：
Shadow memory address = (Normal memory address >> 3) + 0x100000000

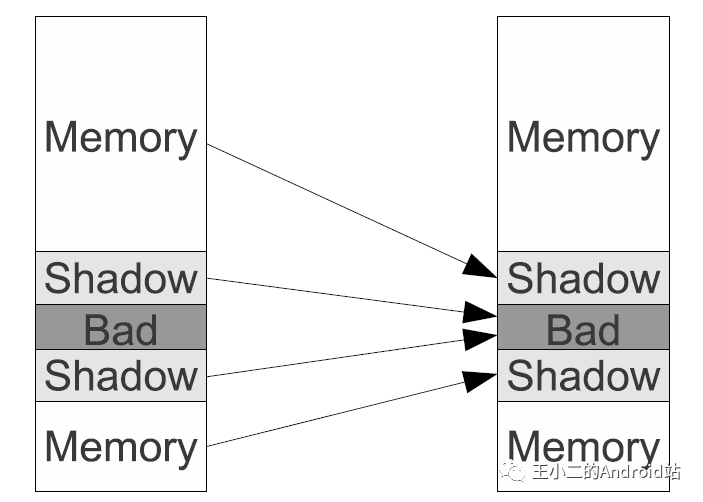

右移三位的目的是为了完成 8➡1的映射，而加一个offset是为了和Normal memory区分开来。最终内存空间种会存在如下的映射关系：
Bad代表的是shadow memory的shadow memory，因此其中数据没有意义，该内存区域不可使用。
上文中提到，8字节组成的memory region共有9中状态：
1~7个字节可寻址（共七种），shadow memory的值为1~7。
8个字节都可寻址，shadow memory的值为0。
0个字节可寻址，shadow memory的值为负数。
为什么0个字节可寻址的情况shadow memory不为0，而是负数呢？是因为0个字节可寻址其实可以继续分为多种情况，譬如：
这块区域是heap redzones
这块区域是stack redzones
这块区域是global redzones
这块区域是freed memory
对所有0个字节可寻址的normal memory region的访问都是非法的，ASAN将会报错。而根据其shadow memory的值便可以具体判断是哪一种错。
Shadow byte legend (one shadow byte represents 8 application bytes):Addressable: 00Partially addressable: 01 02 03 04 05 06 07Heap left redzone: fa (实际上Heap right redzone也是fa)Freed Heap region: fdStack left redzone: f1Stack mid redzone: f2Stack right redzone: f3Stack after return: f5Stack use after scope: f8Global redzone: f9Global init order: f6Poisoned by user: f7Container overflow: fcArray cookie: acIntra object redzone: bbASan internal: feLeft alloca redzone: caRight alloca redzone: cbShadow gap: cc
1.2 检测算法
ShadowAddr = (Addr >> 3) + Offset;
k = *ShadowAddr;
if (k != 0 && ((Addr & 7) + AccessSize > k))ReportAndCrash(Addr);
在每次内存访问时，都会执行如上的伪代码，以判断此次内存访问是否合规。
首先根据normal memory的地址找到对应shadow memory的地址，然后取出其中存取的byte值：k。
k!=0，说明Normal memory region中的8个字节并不是都可以被寻址的。
Addr & 7，将得知此次内存访问是从memory region的第几个byte开始的。
AccessSize是此次内存访问需要访问的字节长度。
(Addr&7)+AccessSize > k，则说明此次内存访问将会访问到不可寻址的字节。（具体可分为k大于0和小于0两种情况来分析）
当此次内存访问可能会访问到不可寻址的字节时，ASAN会报错并结合shadow memory中具体的值明确错误类型。
1.3 典型错误
1.3.1 Use-After-Free
想要检测UseAfterFree的错误，需要有两点保证：
已经free掉的内存区域需要被标记成特殊的状态。在ASAN的实现里，free掉的normal memory对应的shadow memory值为0xfd（猜测有freed的意思）。
已经free掉的内存区域需要放入隔离区一段时间，防止发生错误时该区域已经通过malloc重新分配给其他人使用。一旦分配给其他人使用，则可能漏掉UseAfterFree的错误。
测试代码：
// RUN: clang -O -g -fsanitize=address %t && ./a.out
int main(int argc, char **argv) {int *array = new int[100];delete [] array;return array[argc]; // BOOM
}
ASAN输出的错误信息：
=================================================================
==6254== ERROR: AddressSanitizer: heap-use-after-free on address 0x603e0001fc64 at pc 0x417f6a bp 0x7fff626b3250 sp 0x7fff626b3248
READ of size 4 at 0x603e0001fc64 thread T0#0 0x417f69 in main example_UseAfterFree.cc:5#1 0x7fae62b5076c (/lib/x86_64-linux-gnu/libc.so.6+0x2176c)#2 0x417e54 (a.out+0x417e54)
0x603e0001fc64 is located 4 bytes inside of 400-byte region [0x603e0001fc60,0x603e0001fdf0)
freed by thread T0 here:#0 0x40d4d2 in operator delete[](void*) /home/kcc/llvm/projects/compiler-rt/lib/asan/asan_new_delete.cc:61#1 0x417f2e in main example_UseAfterFree.cc:4
previously allocated by thread T0 here:#0 0x40d312 in operator new[](unsigned long) /home/kcc/llvm/projects/compiler-rt/lib/asan/asan_new_delete.cc:46#1 0x417f1e in main example_UseAfterFree.cc:3
Shadow bytes around the buggy address:0x1c07c0003f30: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x1c07c0003f40: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x1c07c0003f50: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x1c07c0003f60: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x1c07c0003f70: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa
=>0x1c07c0003f80: fa fa fa fa fa fa fa fa fa fa fa fa[fd]fd fd fd0x1c07c0003f90: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd0x1c07c0003fa0: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd fd0x1c07c0003fb0: fd fd fd fd fd fd fd fd fd fd fd fd fd fd fa fa0x1c07c0003fc0: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x1c07c0003fd0: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa
可以看到，=>指向的那行有一个byte数值用中括号给圈出来了：[fd]。它表示的是此次出错的内存地址对应的shadow memory的值。而其之前的fa表示Heap left redzone，它是之前该区域有效时的遗留产物。连续的fd总共有50个，每一个shadow memory的byte和8个normal memory byte对应，所以可以知道此次free的内存总共是50×8=400bytes。这一点在上面的log中也得到了验证，截取出来展示如下：
0x603e0001fc64 is located 4 bytes inside of 400-byte region [0x603e0001fc60,0x603e0001fdf0)
此外，ASAN的log中不仅有出错时的堆栈信息，还有该内存区域之前free时的堆栈信息。因此我们可以清楚地知道该区域是如何被释放的，从而快速定位问题，解决问题。
1.3.2 Heap-Buffer-Overflow
想要检测HeapBufferOverflow的问题，只需要保证一点：
正常的Heap前后需要插入一定长度的安全区，而且此安全区对应的shadow memory需要被标记为特殊的状态。在ASAN的实现里，安全区被标记为0xfa。

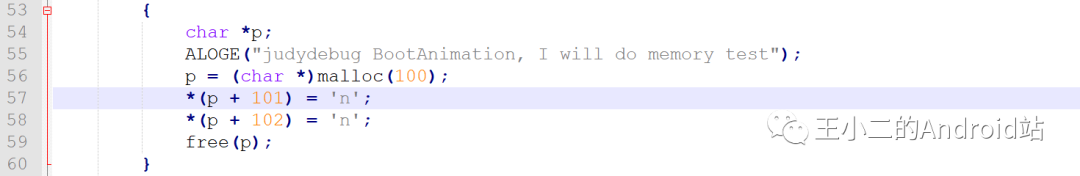

测试代码：
ASAN输出的错误信息：
=================================================================
==1405==ERROR: AddressSanitizer: heap-buffer-overflow on address 0x0060bef84165 at pc 0x0058714bfb24 bp 0x007fdff09590 sp 0x007fdff09588
WRITE of size 1 at 0x0060bef84165 thread T0#0 0x58714bfb20 (/system/bin/bootanimation+0x8b20)#1 0x7b434cd994 (/apex/com.android.runtime/lib64/bionic/libc.so+0x7e994)0x0060bef84165 is located 1 bytes to the right of 100-byte region [0x0060bef84100,0x0060bef84164)
allocated by thread T0 here:#0 0x7b4250a1a4 (/system/lib64/libclang_rt.asan-aarch64-android.so+0xc31a4)#1 0x58714bfac8 (/system/bin/bootanimation+0x8ac8)#2 0x7b434cd994 (/apex/com.android.runtime/lib64/bionic/libc.so+0x7e994)#3 0x58714bb04c (/system/bin/bootanimation+0x404c)#4 0x7b45361b04 (/system/bin/bootanimation+0x54b04)SUMMARY: AddressSanitizer: heap-buffer-overflow (/system/bin/bootanimation+0x8b20)
Shadow bytes around the buggy address:0x001c17df07d0: fa fa fa fa fa fa fa fa fd fd fd fd fd fd fd fd0x001c17df07e0: fd fd fd fd fd fa fa fa fa fa fa fa fa fa fa fa0x001c17df07f0: fd fd fd fd fd fd fd fd fd fd fd fd fd fa fa fa0x001c17df0800: fa fa fa fa fa fa fa fa fd fd fd fd fd fd fd fd0x001c17df0810: fd fd fd fd fd fa fa fa fa fa fa fa fa fa fa fa
=>0x001c17df0820: 00 00 00 00 00 00 00 00 00 00 00 00[04]fa fa fa0x001c17df0830: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x001c17df0840: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x001c17df0850: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x001c17df0860: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa0x001c17df0870: fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa fa
可以看到最终出错的shadow memory值为0x4，表示该shadow memroy对应的normal memory中只有前4个bytes是可寻址的。0x4的shadow memory前还有12个0x0，表示其前面的12个memory region（每个region有8个byte）都是完全可寻址的。因此所有可寻址的大小=12×8+4=100，正是代码中malloc的size。之所以此次访问会出错，是因为地址0x60bef84165意图访问最后一个region的第五个byte，而该region只有前四个byte可寻址。由于0x4后面是0xfa，因此此次错误属于HeapBufferOverflow。
1.4 缺陷
自从2011年诞生以来，ASAN已经成功地参与了众多大型项目，譬如Chrome和Android。虽然它的表现很突出，但仍然有些地方不尽如人意，重点表现在以下几点：
ASAN的运行是需要消耗memory和CPU资源的，此外它也会增加代码大小。它的性能相比于之前的工具确实有了质的提升，但仍然无法适用于某些压力测试场景，尤其是需要全局打开的时候。这一点在Android上尤为明显，每当我们想要全局打开ASAN调试某些奇葩问题时，系统总会因为负载过重而跑不起来。
ASAN对于UseAfterFree的检测依赖于隔离区，而隔离时间是非永久的。也就意味着已经free的区域过一段时间后又会重新被分配给其他人。当它被重新分配给其他人后，原先的持有者再次访问此块区域将不会报错。因为这一块区域的shadow memory不再是0xfd。所以这算是ASAN漏检的一种情况。
ASAN对于overflow的检测依赖于安全区，而安全区总归是有大小的。它可能是64bytes，128bytes或者其他什么值，但不管怎么样终归是有限的。如果某次踩踏跨过了安全区，踩踏到另一片可寻址的内存区域，ASAN同样不会报错。这是ASAN的另一种漏检。
2.HWASAN
HWASAN是ASAN工具的“升级版”，它基本上解决了上面所说的ASAN的3个问题。但是它需要64位硬件的支持，也就是说在32位的机器上该工具无法运行。
AArch64是64位的架构，指的是寄存器的宽度是64位，但并不表示内存的寻址范围是2的64次方。真实的寻址范围和处理器内部的总线宽度有关，实际上ARMv8寻址只用到了低48位。也就是说，一个64bit的指针值，其中真正用于寻址的只有低48位。那么剩下的高16位干什么用呢？答案是随意发挥。AArch64拥有地址标记(Address tagging, or top-byte-ignore)的特性，它表示允许软件使用64bit指针值的高8位开发特定功能。
HWASAN用这8bit来存储一块内存区域的标签(tag)。接下来我们以堆内存示例，展示这8bit到底如何起作用。
堆内存通过malloc分配出来，HWASAN在它返回地址时会更改该有效地址的高8位。更改的值是一个随机生成的单字节值，譬如0xaf。此外，该分配出来的内存对应的shadow memory值也设为0xaf。需要注意的是，HWASAN中normal memory和shadow memory的映射关系是16➡1，而ASAN中二者的映射关系是8➡1。
以下分别讨论UseAfterFree和HeapOverFlow的情况。
2.1 Use-After-Free
当一个堆内存被分配出来时，返回给用户空间的地址便已经带上了标签（存储于地址的高8位）。之后通过该地址进行内存访问，将先检测地址中的标签值和访问地址对应的shadow memory的值是否相等。如果相等则验证通过，可以进行正常的内存访问。

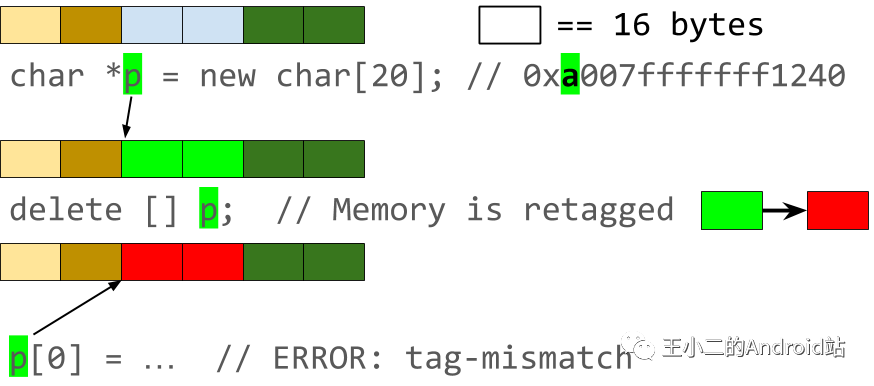

当该内存被free时，HWASAN会为该块区域分配一个新的随机值，存储于其对应的shadow memory中。如果此后再有新的访问，则地址中的标签值必然不等于shadow memory中存储的新的随机值，因此会有错误产生。通过如下图示可以很好地明白这一点（图中只用了4bit记录标记值，但不影响理解，8bit标记值的检测和它一致）。
2.2 Heap-Over-Flow
想要检测HeapOverFlow，有一个前提需要满足：相邻的memory区域需要有不同的shadow memory值，否则将无法分辨两个不同的memory区域。为每个memory区域随机分配将有概率让两个相邻区域具有同样的shadow memory值，虽然概率比较小，但总归是个缺陷。因此工具中会有其他逻辑保证这个前提。

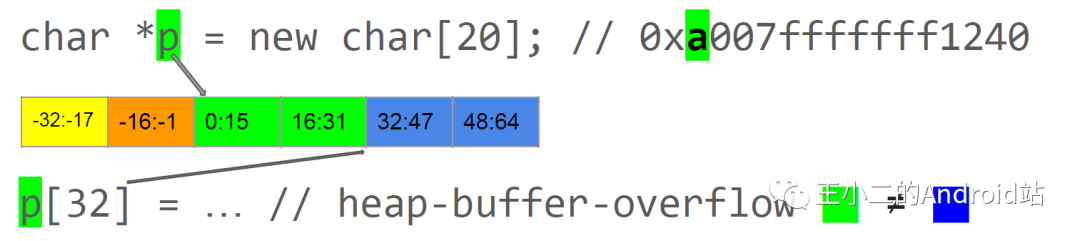

下图展示了HeapOverFlow的检测过程。指针p的标签和访问的地址p[32]所对应的shadow memory值不一致，因此报错（图中只用了4bit记录标记值，但不影响理解，8bit标记值的检测和它一致）。
2.3 错误信息示例
Abort message: '==12528==ERROR: HWAddressSanitizer: tag-mismatch on address 0x003d557e2c20 at pc 0x00748b4a6918
READ of size 4 at 0x003d557e2c20 tags: d1/9b (ptr/mem) in thread T0#0 0x748b4a6914 (/system/lib64/libutils.so+0x11914)#1 0x748a521bdc (/apex/com.android.runtime/lib64/bionic/libc.so+0x121bdc)#2 0x748a51ad7c (/apex/com.android.runtime/lib64/bionic/libc.so+0x11ad7c)#3 0x748a47f830 (/apex/com.android.runtime/lib64/bionic/libc.so+0x7f830)[0x003d557e2c20,0x003d557e2c80) is a small unallocated heap chunk; size: 96 offset: 0
Thread: T0 0x006b00002000 stack: [0x007fcd371000,0x007fcdb71000) sz: 8388608 tls: [0x000000000000,0x000000000000)
HWAddressSanitizer can not describe address in more detail.
Memory tags around the buggy address (one tag corresponds to 16 bytes):e1 e1 e1 e1 83 83 83 83 83 00 a3 a3 a3 a3 a3 a3b7 b7 b7 b7 b7 00 01 01 01 01 01 00 95 95 95 9595 00 ec ec ec ec ec 00 c8 c8 c8 c8 c8 00 21 2121 21 21 00 cb cb cb cb cb 00 b8 b8 b8 b8 b8 0014 14 14 14 14 14 b9 b9 b9 b9 b9 b9 89 89 89 8989 89 95 95 95 95 95 95 47 47 47 47 47 00 fe fefe fe fe 00 c5 c5 c5 c5 c5 00 8e 8e 8e 8e 8e 8e5c 5c 5c 5c 5c 5c af af af af af af b0 b0 b0 b0
=> b0 b0 [9b] 9b 9b 9b 9b 9b 1f 1f 1f 1f 1f 1f 69 69 <=69 69 69 a0 7a 7a 7a 7a 7a ff eb eb eb eb eb eb16 16 16 16 16 16 81 81 81 81 81 81 7f 7f 7f 7f7f 7f 57 57 57 57 57 57 e0 e0 e0 e0 e0 e0 94 9494 94 94 00 35 35 35 35 35 35 98 98 98 98 98 007d 7d 7d 7d 7d 7d 6e 6e 6e 6e 6e 6e 59 59 59 5959 59 8e 8e 8e 8e 8e 8e 6d 6d 6d 6d 6d 6d 69 6969 69 69 69 d5 d5 d5 d5 d5 d5 63 63 63 63 63 630x9b总共有6个，因此该memory区域的总长为6×16=96，与上述提示一致。
[0x003d557e2c20,0x003d557e2c80) is a small unallocated heap chunk; size: 96
2.4 优缺点
和ASAN相比，HWASAN具有如下缺点：
可移植性较差，只适用于64位机器。
需要对Linux Kernel做一些改动以支持工具。
对于所有错误的检测将有一定概率false negative（漏掉一些真实的错误），概率为1/256。原因是tag的生成只能从256（2的8次方）个数中选一个，因此不同地址的tag将有可能相同。
不过相对于这些缺点，HWASAN所拥有的优点更加引人注目：
不再需要安全区来检测buffer overflow，既极大地降低了工具对于内存的消耗，也不会出现ASAN中某些overflow检测不到的情况。
不再需要隔离区来检测UseAfterFree，因此不会出现ASAN中某些UseAfterFree检测不到的情况。
2.5 一个难题
上述的讨论其实回避了一个问题：如果一个16字节的memory region中只有前几个字节可寻址（假设是5），那么其对应的shadow memory值也是5。这时，如果用地址去访问该region的第2个字节，那么如何判断访问是否合规呢？
此时直接对比地址的tag和shadow memory的值肯定是不行的，因为此时的shadow memory值含义发生了变化，它不再是一个类似于tag的随机值，而是memory region中可访问字节的数目。
为了解决这个难题，HWASAN在这种情况下将memory region的随机值保存在最后一个字节中。所以即便地址的tag和shadow memory的值不等，但只要和memory region中最后一个字节相等，也表明该访问合法。
具体可参考链接：https://clang.llvm.org/docs/HardwareAssistedAddressSanitizerDesign.html#short-granules（有难度，请仔细思考）
