Linux内存管理slub分配器

背景

  1. Kernel版本:4.14

  2. ARM64处理器,Contex-A53,双核

  3. 使用工具:Source Insight 3.5, Visio

1. 概述

之前的文章分析的都是基于页面的内存分配,而小块内存的分配和管理是通过块分配器来实现的。目前内核中,有三种方式来实现小块内存分配:slab, slub, slob,最先有slab分配器,slub/slob分配器是改进版,slob分配器适用于小内存嵌入式设备,而slub分配器目前已逐渐成为主流块分配器。接下来的文章,就是以slub分配器为目标,进一步深入。

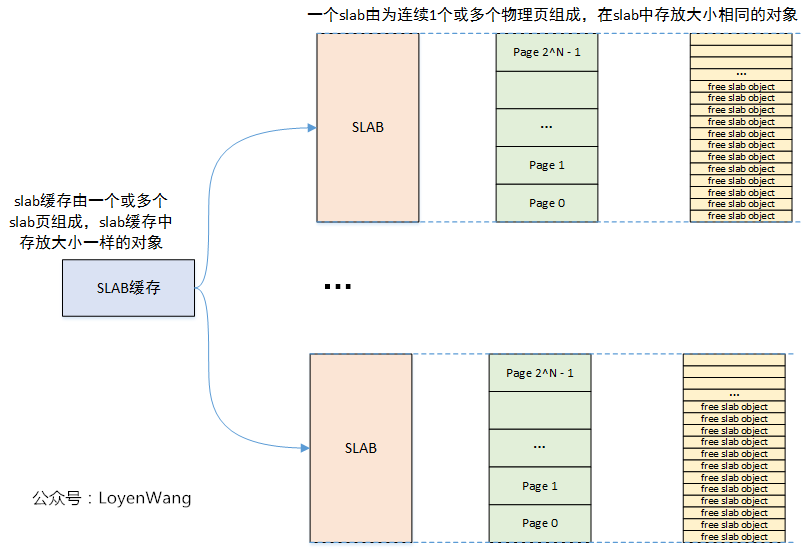

先来一个初印象:

2. 数据结构

有四个关键的数据结构:

  • struct kmem_cache:用于管理SLAB缓存,包括该缓存中对象的信息描述,per-CPU/Node管理slab页面等;关键字段如下:

/** Slab cache management.*/
struct kmem_cache {struct kmem_cache_cpu __percpu *cpu_slab;       //每个CPU slab页面/* Used for retriving partial slabs etc */unsigned long flags;unsigned long min_partial;int size;		/* The size of an object including meta data */int object_size;	/* The size of an object without meta data */int offset;		/* Free pointer offset. */
#ifdef CONFIG_SLUB_CPU_PARTIAL/* Number of per cpu partial objects to keep around */unsigned int cpu_partial;
#endifstruct kmem_cache_order_objects oo;     //该结构体会描述申请页面的order值,以及object的个数/* Allocation and freeing of slabs */struct kmem_cache_order_objects max;struct kmem_cache_order_objects min;gfp_t allocflags;	/* gfp flags to use on each alloc */int refcount;		/* Refcount for slab cache destroy */void (*ctor)(void *);           // 对象构造函数int inuse;		/* Offset to metadata */int align;		/* Alignment */int reserved;		/* Reserved bytes at the end of slabs */int red_left_pad;	/* Left redzone padding size */const char *name;	/* Name (only for display!) */struct list_head list;	/* List of slab caches */       //kmem_cache最终会链接在一个全局链表中struct kmem_cache_node *node[MAX_NUMNODES];     //Node管理slab页面
};
  • struct kmem_cache_cpu:用于管理每个CPU的slab页面,可以使用无锁访问,提高缓存对象分配速度;

struct kmem_cache_cpu {void **freelist;	/* Pointer to next available object */                  //指向空闲对象的指针unsigned long tid;	/* Globally unique transaction id */                struct page *page;	/* The slab from which we are allocating */     //slab缓存页面
#ifdef CONFIG_SLUB_CPU_PARTIALstruct page *partial;	/* Partially allocated frozen slabs */
#endif
#ifdef CONFIG_SLUB_STATSunsigned stat[NR_SLUB_STAT_ITEMS];
#endif
};
  • struct kmem_cache_node:用于管理每个Node的slab页面,由于每个Node的访问速度不一致,slab页面由Node来管理;

/** The slab lists for all objects.*/
struct kmem_cache_node {spinlock_t list_lock;#ifdef CONFIG_SLUBunsigned long nr_partial;    //slab页表数量struct list_head partial;       //slab页面链表
#ifdef CONFIG_SLUB_DEBUGatomic_long_t nr_slabs;atomic_long_t total_objects;struct list_head full;
#endif
#endif
};
  • struct page:用于描述slab页面struct page结构体中很多字段都是通过union联合体进行复用的。struct page结构中,用于slub的成员如下:

struct page {union {...void *s_mem;			/* slab first object */...};/* Second double word */union {...void *freelist;		/* sl[aou]b first free object */...};union {...struct {union {...struct {			/* SLUB */unsigned inuse:16;unsigned objects:15;unsigned frozen:1;};...};...};       };   /** Third double word block*/union {...struct {		/* slub per cpu partial pages */struct page *next;	/* Next partial slab */
#ifdef CONFIG_64BITint pages;	/* Nr of partial slabs left */int pobjects;	/* Approximate # of objects */
#elseshort int pages;short int pobjects;
#endif};struct rcu_head rcu_head;	/* Used by SLAB* when destroying via RCU*/};...struct kmem_cache *slab_cache;	/* SL[AU]B: Pointer to slab */    ...
}

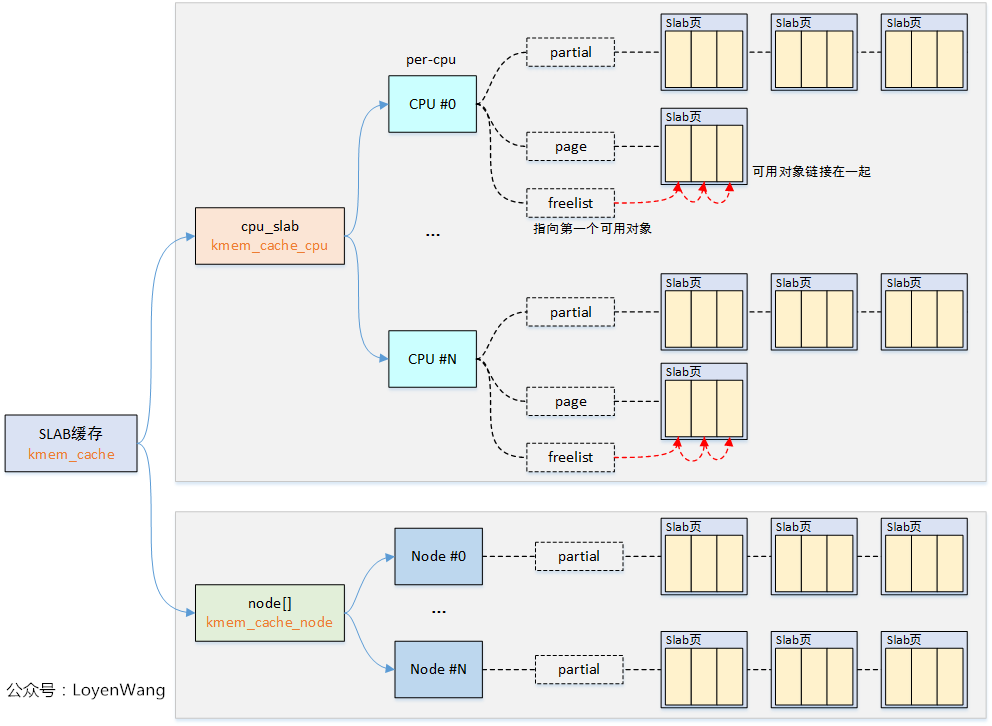

图来了:

3. 流程分析

针对Slub的使用,可以从三个维度来分析:

  1. slub缓存创建

  2. slub对象分配

  3. slub对象释放

下边将进一步分析。

3.1 kmem_cache_create

在内核中通过kmem_cache_create接口来创建一个slab缓存

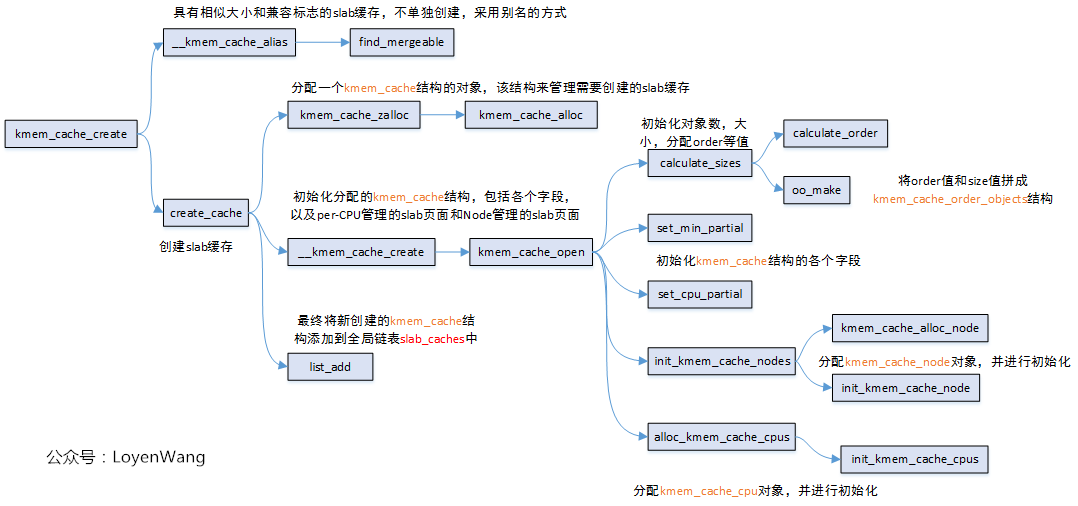

先看一下这个接口的函数调用关系图:

  1. kmem_cache_create完成的功能比较简单,就是创建一个用于管理slab缓存kmem_cache结构,并对该结构体进行初始化,最终添加到全局链表中。kmem_cache结构体初始化,包括了上文中分析到的kmem_cache_cpukmem_cache_node两个字段结构。

  2. 在创建的过程中,当发现已有的slab缓存中,有存在对象大小相近,且具有兼容标志的slab缓存,那就只需要进行merge操作并返回,而无需进一步创建新的slab缓存

  3. calculate_sizes函数会根据指定的force_order或根据对象大小去计算kmem_cache结构体中的size/min/oo等值,其中kmem_cache_order_objects结构体,是由页面分配order值和对象数量两者通过位域拼接起来的。

  4. 在创建slab缓存的时候,有一个先鸡后蛋的问题:kmem_cache结构体来管理一个slab缓存,而创建kmem_cache结构体又是从slab缓存中分配出来的对象,那么这个问题是怎么解决的呢?可以看一下kmem_cache_init函数,内核中定义了两个静态的全局变量kmem_cachekmem_cache_node,在kmem_cache_init函数中完成了这两个结构体的初始化之后,相当于就是创建了两个slab缓存,一个用于分配kmem_cache结构体对象的缓存池,一个用于分配kmem_cache_node结构体对象的缓存池。由于kmem_cache_cpu结构体是通过__alloc_percpu来分配的,因此不需要创建一个相关的slab缓存

3.2 kmem_cache_alloc

kmem_cache_alloc接口用于从slab缓存池中分配对象。

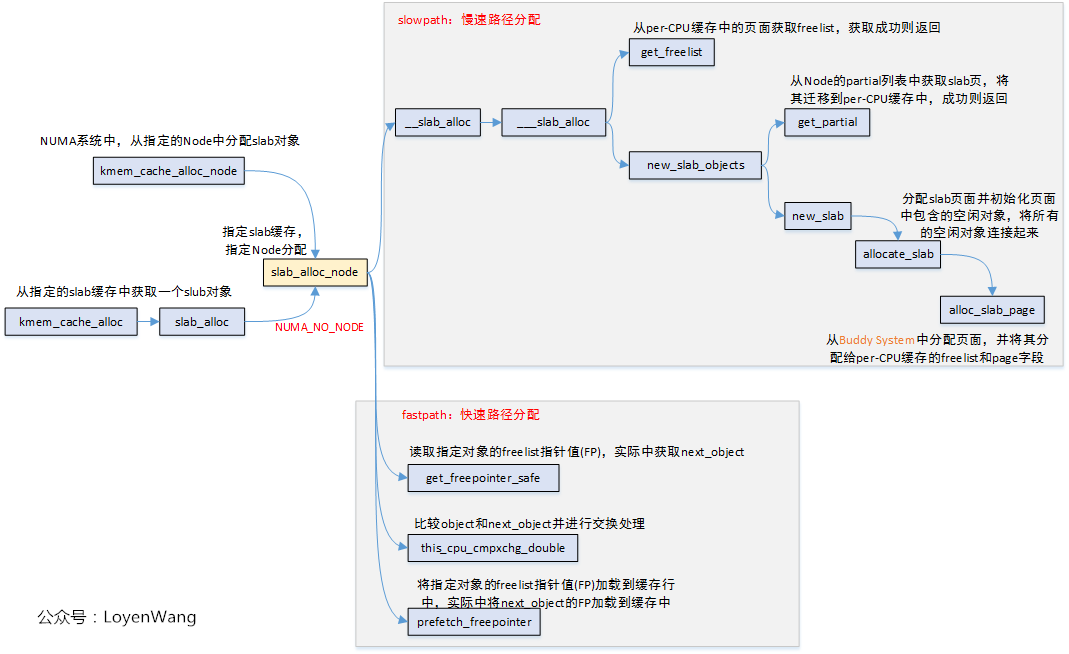

看一下大体的调用流程图:

从上图中可以看出,分配slab对象与Buddy System中分配页面类似,存在快速路径和慢速路径两种,所谓的快速路径就是per-CPU缓存,可以无锁访问,因而效率更高。

整体的分配流程大体是这样的:优先从per-CPU缓存中进行分配,如果per-CPU缓存中已经全部分配完毕,则从Node管理的slab页面中迁移slab页per-CPU缓存中,再重新分配。当Node管理的slab页面也不足的情况下,则从Buddy System中分配新的页面,添加到per-CPU缓存中。

还是用图来说明更清晰,分为以下几步来分配:

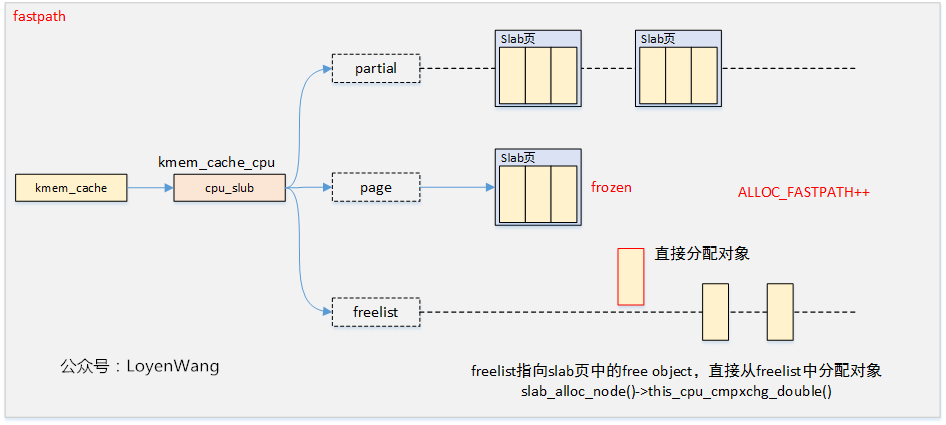

  • fastpath快速路径下,以原子的方式检索per-CPU缓存的freelist列表中的第一个对象,如果freelist为空并且没有要检索的对象,则跳入慢速路径操作,最后再返回到快速路径中重试操作。

  • slowpath-1将per-CPU缓存中page指向的slab页中的空闲对象迁移到freelist中,如果有空闲对象,则freeze该页面,没有空闲对象则跳转到slowpath-2

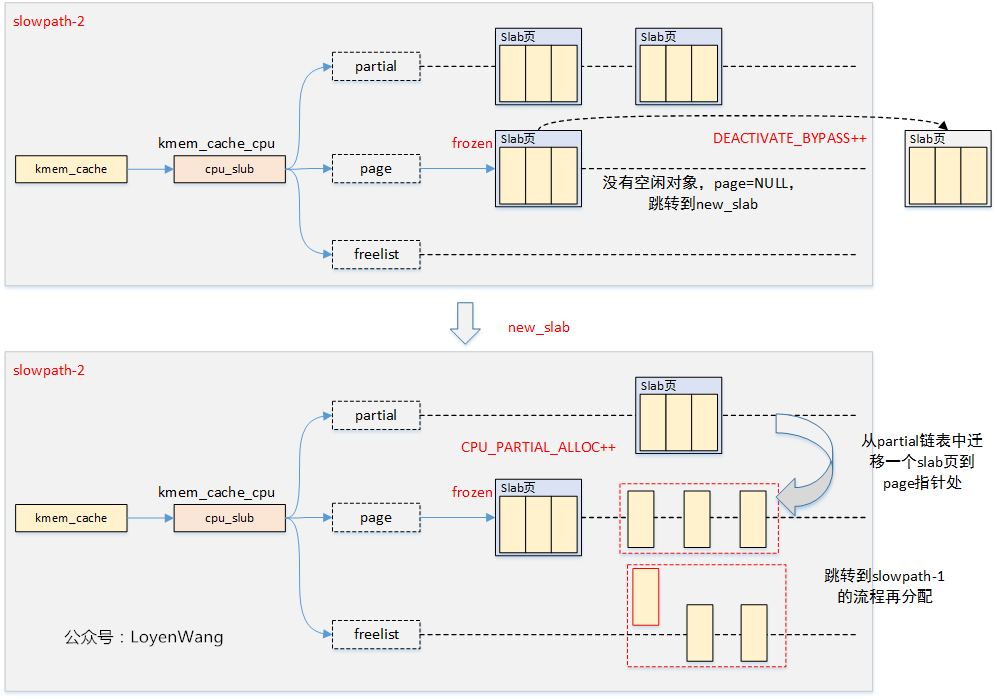

  • slowpath-2将per-CPU缓存中partial链表中的第一个slab页迁移到page指针中,如果partial链表为空,则跳转到slowpath-3

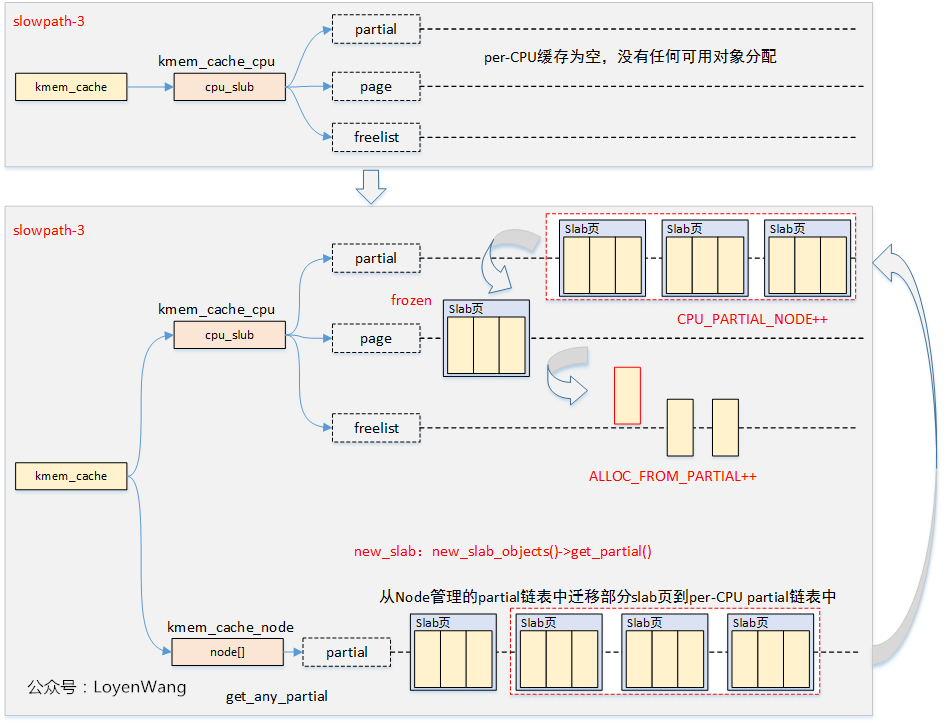

  • slowpath-3将Node管理的partial链表中的slab页迁移到per-CPU缓存中的page中,并重复第二个slab页将其添加到per-CPU缓存中的partial链表中。如果迁移的slab中空闲对象超过了kmem_cache.cpu_partial的一半,则仅迁移slab页,并且不再重复。如果每个Node的partial链表都为空,跳转到slowpath-4

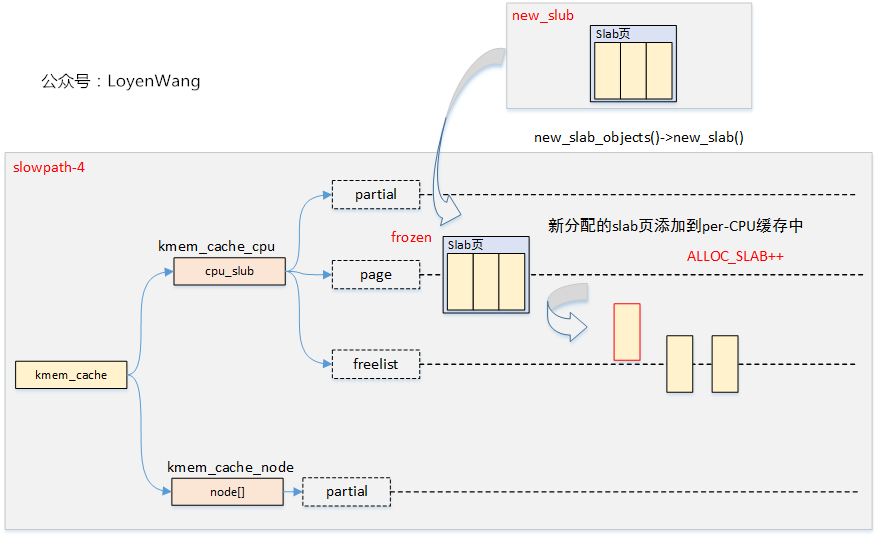

  • slowpath-4Buddy System中获取页面,并将其添加到per-CPU的page中。

3.2 kmem_cache_free

kmem_cache_free的操作,可以看成是kmem_cache_alloc的逆过程,因此也分为快速路径和慢速路径两种方式,同时,慢速路径中又分为了好几种情况,可以参考kmem_cache_alloc的过程。

调用流程图如下:

效果如下:

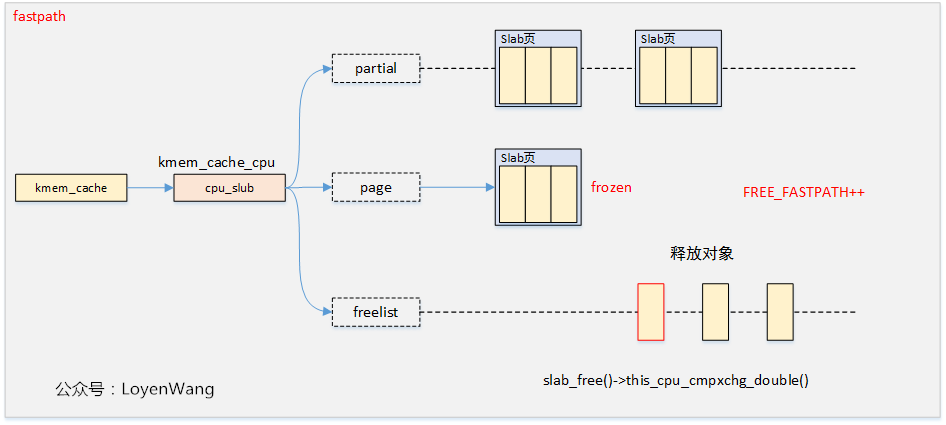

  • 快速路径释放 快速路径下,直接将对象返回到freelist中即可。

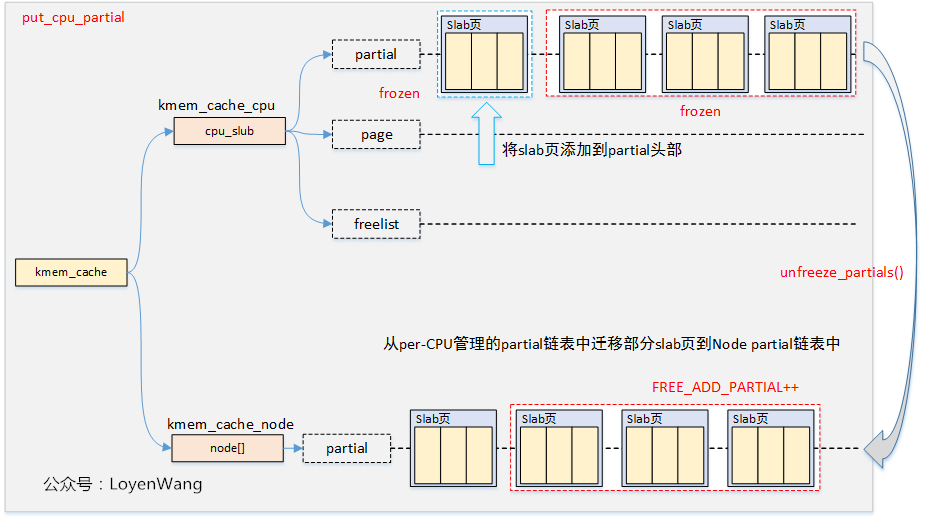

  • put_cpu_partialput_cpu_partial函数主要是将一个刚freeze的slab页,放入到partial链表中。在put_cpu_partial函数中调用unfreeze_partials函数,这时候会将per-CPU管理的partial链表中的slab页面添加到Node管理的partial链表的尾部。如果超出了Node的partial链表,溢出的slab页面中没有分配对象的slab页面将会返回到伙伴系统。

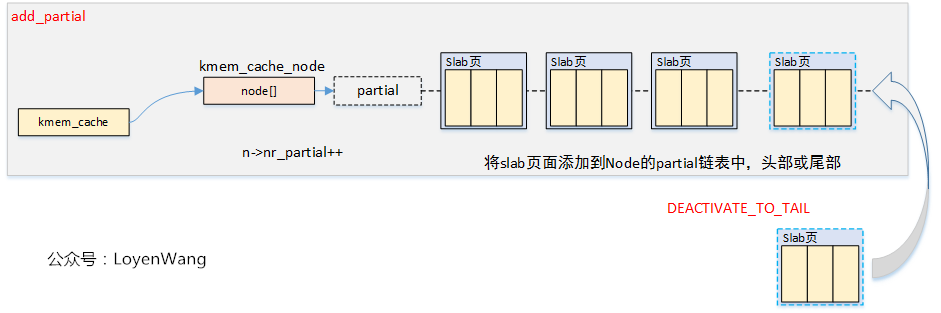

  • add_partial 添加slab页到Node的partial链表中。

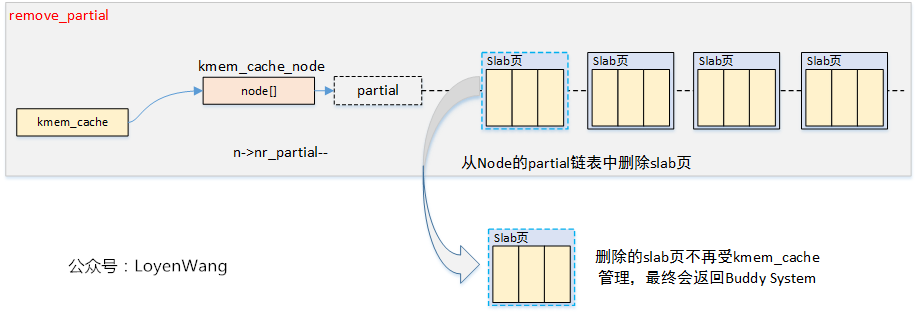

  • remove_partial 从Node的partial链表移除slab页。

具体释放的流程走哪个分支,跟对象的使用情况,partial链表的个数nr_partial/min_partial等相关,细节就不再深入分析了。
