二、Linux 字符设备驱动内幕 (1)

正文目录：

1. 什么是字符设备驱动？
2. 快速体验字符设备驱动和应用程序 (超简单的 demo)
3. 字符设备在内核里的抽象3.1 字符设备核心代码概览3.2 对字符设备进行抽象: struct cdev3.3 对字符设备的操作进行抽象：struct file_operations
4. 更多值得学习的知识点
5. 相关参考

写作目的：

探索 Linux 字符设备驱动。

测试环境：

Ubuntu 16.04
Gcc 5.4.0

1. 什么是字符设备驱动？

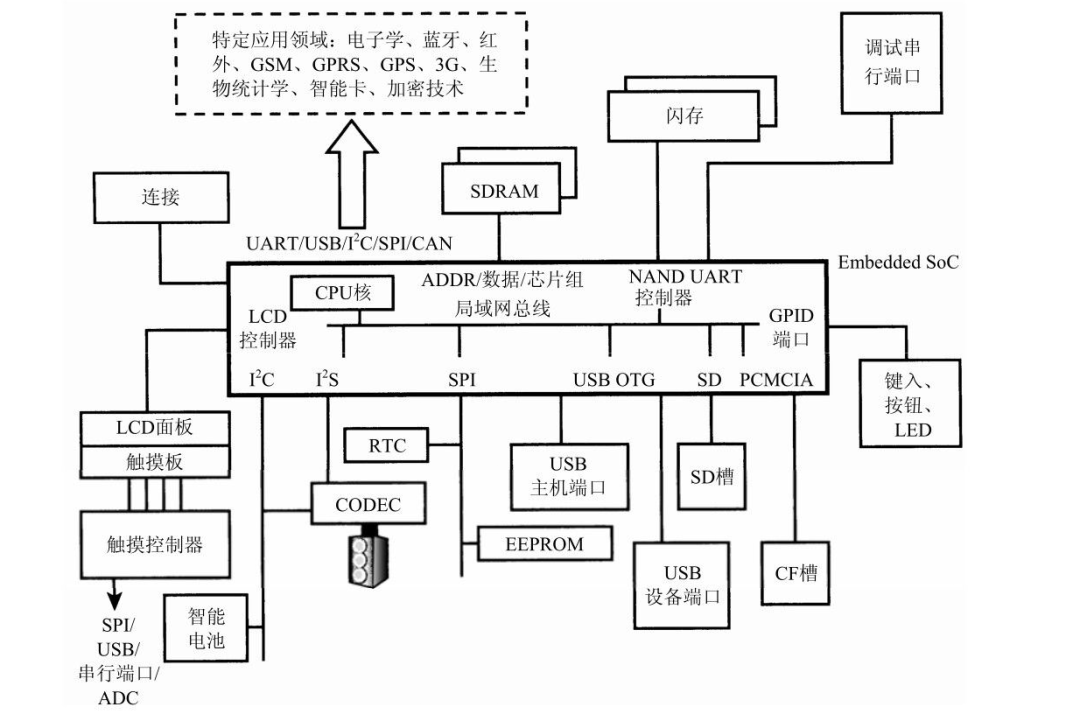

现实世界中存在着成千上万的硬件设备，这些设备在硬件特性和使用方式上都各不相同。Linux 系统的大牛们从这些形形色色的设备中提取出共性，将它们抽象为三大类：字符设备、块设备和网络设备。
基于代码质量和复用性的考虑，Linux 内核针对每一类硬件设备都提供了对应的驱动模型框架，一般包括基本的内核设施和文件系统接口。开发人员在写某类设备驱动程序时，能一套完整的驱动模型框架可以使用，从而将精力放在硬件设备本身的控制上。

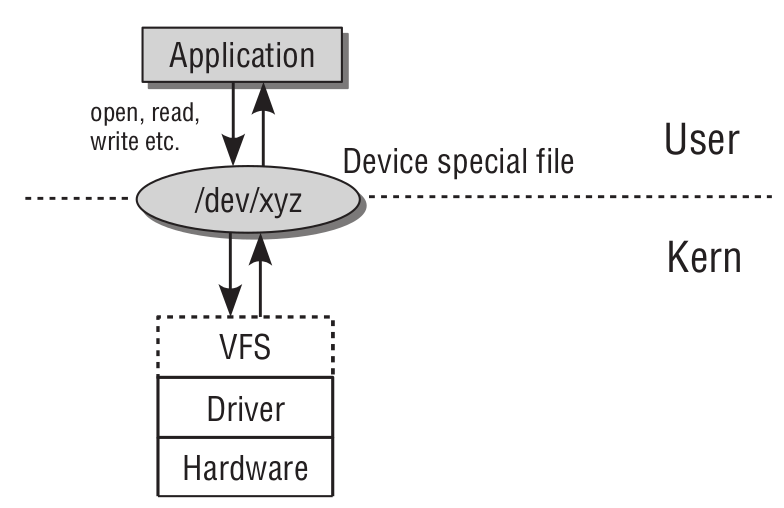

简单的 Linux 设备驱动程序结构图：
详细一点的 Linux 设备驱动程序结构图：

2. 快速体验字符设备驱动和应用程序 (超简单的 demo)

1) 字符设备驱动 (chrdev_drv.c):

字符设备的打开和读函数:

static struct cdev chr_dev; // 字符设备抽象
static dev_t ndev;          // 设备号
static int chr_open(struct inode *nd, struct file *filp)
{printk("chr_open, major=%d, minor=%d\n", MAJOR(nd->i_rdev), MINOR(nd->i_rdev));return 0;
}static ssize_t chr_read(struct file *filp, char __user *u, size_t sz, loff_t *off)
{printk("In chr_read()\n");return 0;
}static int chr_release(struct inode *nd, struct file *filp)
{printk("In chr_release()\n");return 0;
}

文件操作函数集:

struct file_operations chr_ops =
{.owner = THIS_MODULE,.open = chr_open,.read = chr_read,.release = chr_release,
};

模块加载和卸载：

static int demo_init(void)
{int ret;cdev_init(&chr_dev, &chr_ops);ret = alloc_chrdev_region(&ndev, 0, 1, "chr_dev");if(ret < 0)return ret;printk("demo_init():major=%d, minor=%d\n", MAJOR(ndev), MINOR(ndev));ret = cdev_add(&chr_dev, ndev, 1);if(ret < 0)return ret;return 0;
}
static void demo_exit(void)
{printk("demo_exit...\n");cdev_del(&chr_dev);unregister_chrdev_region(ndev, 1);
}

2) 访问字符设备的应用程序：

int main()
{int ret;char buf[32];int fd = open("/dev/chr_dev", O_RDONLY|O_NDELAY);if(fd < 0){printf("open file %s failed!\n", CHR_DEV_NAME);return -1;}read(fd, buf, 32);close(fd);return 0;
}

3) 不用完全理解代码的含义，直接看运行效果：

# 编译驱动程序
$ make KERNELDIR=XXX/linux ARCH=arm CROSS_COMPILE=arm-linux-# 编译应用程序
$ arm-linux-gcc chrdev_app.c -o chrdev_app# 加载驱动模块
$ insmod chrdev_drv.ko
demo_init():major=242, minor=0# 手动创建字符设备文件节点
$ mknod /dev/chr_dev c 242 0# 运行应用程序
$ ./chrdev_app
chr_open, major=242, minor=0
In chr_read()
In chr_release()

从上面测运行结果可知，应用程序调用 chrdev_app.c / open() 会导致驱动程序 chrdev_drv.c / struct file_operations chr_ops->open() 被调用，read 操作也是类似。

内核是如何实现上述功能的？

带着这个困惑来了解字符设备驱动的框架，才不会迷失在内核里各种复杂的代码细节里。

3 字符设备在内核里的抽象

3.1 字符设备核心代码概览

在深入阅读各种代码之前，先整体地概览一遍将会涉及到的程序文件，找出核心主干，能有效地避免陷入繁杂的代码细节中。

1) 分解 C source 文件，fs/char_dev.c (Linux-4.14):

作用：
char_dev.c 是字符设备驱动框架的核心实现文件，它位于 fs 目录中，说明了字符设备驱动和文件系统是紧密联系在一起的。

内容(以重要性排序)：
1> public 函数：

// 1. 字符设备子系统初始化
void __init chrdev_init(void) // 2. struct cdev 管理相关
void chrdev_show(struct seq_file *f, off_t offset)
void cdev_put(struct cdev *p)
void cd_forget(struct inode *inode)
int cdev_add(struct cdev *p, dev_t dev, unsigned count)
void cdev_set_parent(struct cdev *p, struct kobject *kobj)
int cdev_device_add(struct cdev *cdev, struct device *dev)
void cdev_device_del(struct cdev *cdev, struct device *dev)
void cdev_del(struct cdev *p)
struct cdev *cdev_alloc(void)
void cdev_init(struct cdev *cdev, const struct file_operations *fops)// 3. 设备号管理相关
__register_chrdev_region(unsigned int major, unsigned int baseminor,
__unregister_chrdev_region(unsigned major, unsigned baseminor, int minorct)
int register_chrdev_region(dev_t from, unsigned count, const char *name)
int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count,
int __register_chrdev(unsigned int major, unsigned int baseminor,
void unregister_chrdev_region(dev_t from, unsigned count)
void __unregister_chrdev(unsigned int major, unsigned int baseminor,

在 Linux 代码中，双下划线(__)开始的函数名表示这是一个低层接口, 应当小心使用。如果你调用这个函数，确信你知道你在做什么。也就是说，阅读代码时，双下划线开头的函数可以暂时放一边。
struct cdev 管理相关：cdev_add() / cdev_del() / cdev_init()，需重点关注。
设备号管理相关：alloc_chrdev_region() / register_chrdev_region()，需重点关注。

2> public 变量：

const struct file_operations def_chr_fops = {.open = chrdev_open,.llseek = noop_llseek,
};

类似于高级语言的多态机制，在 Linux 各个子系统的驱动框架中一般用一个统一的 file_operations->open 函数关联到各个具体的硬件驱动的 struct file_operations，需要重点关注。

3> private 变量：

static struct char_device_struct {struct char_device_struct *next;unsigned int major;unsigned int baseminor;int minorct;char name[64];struct cdev *cdev;  /* will die */
} *chrdevs[CHRDEV_MAJOR_HASH_SIZE];static struct kobj_map *cdev_map;
static struct kobj_type ktype_cdev_default;
static struct kobj_type ktype_cdev_dynamic;

struct char_device_struct *chrdevs[] 数组是字符设备驱动框架的核心数据结构，需重点关注。

4> private 函数：

static inline int major_to_index(unsigned major)
static int find_dynamic_major(void)
static struct kobject *cdev_get(struct cdev *p)
static int chrdev_open(struct inode *inode, struct file *filp)
static void cdev_purge(struct cdev *cdev)
static struct kobject *exact_match(dev_t dev, int *part, void *data)
static int exact_lock(dev_t dev, void *data)
static void cdev_unmap(dev_t dev, unsigned count)
static void cdev_default_release(struct kobject *kobj)
static void cdev_dynamic_release(struct kobject *kobj)
static struct kobject *base_probe(dev_t dev, int *part, void *data)

helper 类函数，不太重要。

2) 分解 C header 文件，include/linux/cdev.h (Linux-4.14):

作用：
包含字符设备驱动相关结构体的定义、以及一些字符设备核心 API 的声明。

内容：
1> struct cdev 结构体：

struct cdev {struct kobject kobj;struct module *owner;const struct file_operations *ops;struct list_head list;dev_t dev;unsigned int count;
} __randomize_layout;

struct cdev 是字符设备驱动的核心抽象，需重点关注。

3.2 对字符设备进行抽象: struct cdev

编写字符设备驱动程序就是为了管理和控制字符设备，Linux 内核将字符设备抽象为一个数据结构：struct cdev。这个结构体似乎从 Linux-2.6 到现在 Linux-5.8 都没有发生变化。

1) struct cdev 成员简介：

目前没必要完全理解这些成员的作用，有个大概印象就好：

struct kobject kobj: 内嵌的内核对象，与 Linux 设备驱动模型相关，后续需专门写一篇文章来介绍。
struct module *owner: 指向拥有这个结构体的模块的指针，这个成员用来在它的操作还在被使用时阻止模块被卸载，一般初始化为 THIS_MODULE;
struct file_operations *ops: 在Linux通用文件模型下，字符设备的文件操作函数集，后续详解。
struct list_head list：用于管理 struct cdev 的链表，后续需专门写一篇文章来介绍。
字符设备的设备号，由主设备号和次设备号构成，后续需专门写一篇文章来介绍。

2) 两种方式创建 struct cdev 对象：

这里用对象一词，是为了引导大家用面向对象的思维来看待 Linux 内核的设计。

面向过程还是面向对象，不应该和语言绑定在一起，应该理解为 2 种不同的编程思维。人脑是很美妙的，在不同的场景，只要你愿意，它就能应用不同的思维方式来解决问题。设计 Linux 内核代码的神牛们，可谓是各个都是面向对象编程的大牛，练习编程就应该练习对事物的抽象能力，C 程序员如果觉得自己缺乏这方面的能力，不如学习一下 Java 编程。

静态定义:

static struct cdev chr_dev;

动态分配：

struct cdev *my_cdev = cdev_alloc();

cdev_alloc() 不仅会为struct cdev对象分配内存空间，还会对该对象进行必要的初始化：

struct cdev *cdev_alloc(void)
{struct cdev *p = kzalloc(sizeof(struct cdev), GFP_KERNEL);if (p) {INIT_LIST_HEAD(&p->list);kobject_init(&p->kobj, &ktype_cdev_dynamic);}return p;
}

一个值得注意的点：
我搜索了一下内核源码，发现大多数驱动都选择静态定义 struct cdev，这样更简单省事。

3) 某个真实字符硬件的抽象：

数据结构 struct cdev 作为字符设备的抽象，仅仅是为了满足 Linux 内核对字符设备驱动程序框架结构设计的需要。

现实中，一个具体的字符硬件设备的数据结构的抽象往往要复杂得多，在这种情况下 struct cdev 常常作为一种内嵌的成员变量出现在实际设备的数据结构中。

例如 drvier/watchdog/watchdog_dev.c：

struct watchdog_core_data {struct kref kref;struct cdev cdev;struct watchdog_device *wdd;struct mutex lock;unsigned long last_keepalive;unsigned long last_hw_keepalive;struct delayed_work work;unsigned long status;  /* Internal status bits */
};

4) 初始化 cdev 对象：

void cdev_init(struct cdev *cdev, const struct file_operations *fops)
{memset(cdev, 0, sizeof *cdev);INIT_LIST_HEAD(&cdev->list);kobject_init(&cdev->kobj, &ktype_cdev_default);cdev->ops = fops;
}

cdev_init() 最重要的作用就是将 struct cdev 对象和 struct file_operations 对象绑定在一起。

一些值得注意的点：

cdev_init() 和 cdev_alloc() 中有一部分功能是重叠的(例如 kobject_init())，所以 cdev_init() 只能搭配静态定义 struct cdev 的方式来使用。
如果采用 cdev_alloc() 动态分配 struct cdev 对象，则需自行 cdev->ops = fops 。

3.3 对字符设备的操作进行抽象：struct file_operations

struct file_operations {struct module *owner;loff_t (*llseek) (struct file *, loff_t, int);ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);[...]int (*mmap) (struct file *, struct vm_area_struct *);int (*open) (struct inode *, struct file *);int (*flush) (struct file *, fl_owner_t id);int (*release) (struct inode *, struct file *);int (*fsync) (struct file *, loff_t, loff_t, int datasync);int (*fasync) (int, struct file *, int);int (*lock) (struct file *, int, struct file_lock *);[...];} __randomize_layout;

目前没必要完全理解这些成员的作用，有个大概印象就好。
字符设备驱动程序中一个极其关键的数据结构，字符设备驱动程序的编写，就是是围绕着如何实现 struct file_operations 中的那些函数指针成员而展开的。
通过内核文件系统组件在其间的穿针引线，应用程序中对文件类函数(open、read、write)的调用，将最终被转接到 struct file_operations 中对应函数指针的具体实现上，后续需专门写一篇文章来介绍。

鉴于大多数人的注意力无法在一篇文章里上集中太久，更多的内容将放在后面的文章里。建议大家可以先自行阅读相关书籍，不是自己理解到的东西是消化不了的。
