TQ210——底板部分原理图

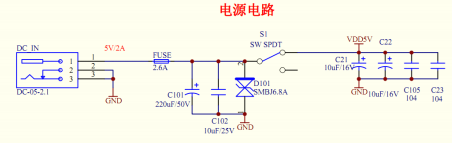

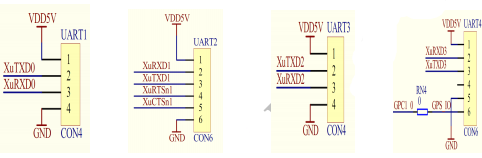

1、主电源接口（过压过流保护）

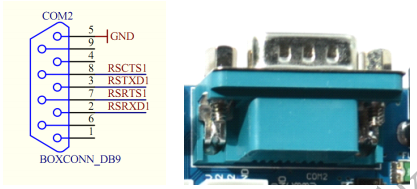

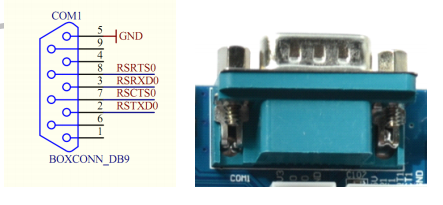

2、串行接口

         2路5线RS232电平的DB9接口，4路TTLT电平扩展接口

COM1和PC之间通信需使用直连串口线

COM2和PC通信需使用交叉串口线

接口UART2可接GPRS模块实现打电话发短信功能；

接口UART4可接GPS模块实现定位导航功能

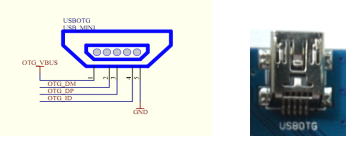

3、USB OTG接口（miniUSB接口）

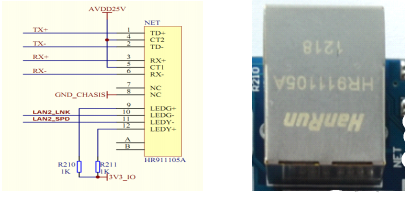

4、100M网络接口

         DM9000AEP，内部集成变压器，插上网线配置正确就可实现上网。

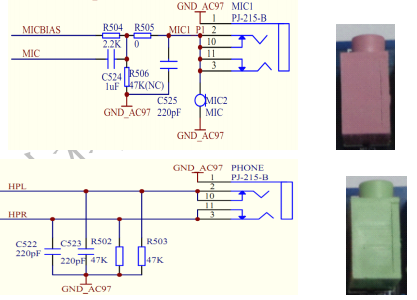

5、音频接口

         粉红色为麦克风输入接口，另外话筒也可以实现声音的录入；绿色接口为音频输出接口。

    声卡芯片WM8960内部集成D类双声道功放，可分别外接2个1W 8欧小喇叭，使用2路2pin2.0mm间距的白色接口引出。

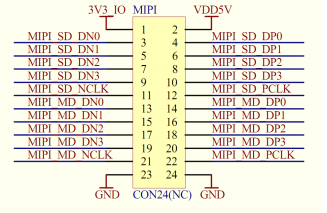

6、MIPI接口

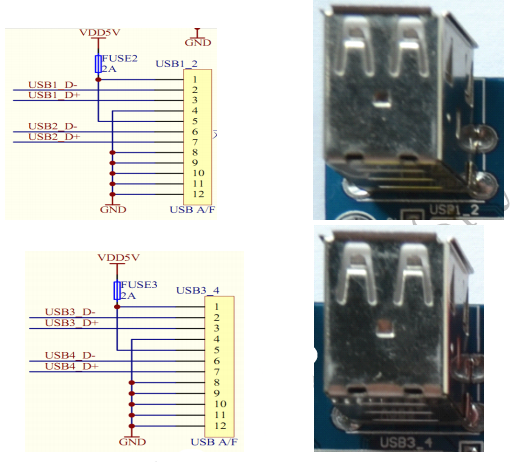

7、USB HOST接口

         通过USB-HUB扩展的4路USBHOST接口，可外接USB-WIFI模块，USB3G模块，蓝牙模块，USB鼠标键盘，U盘等设备。

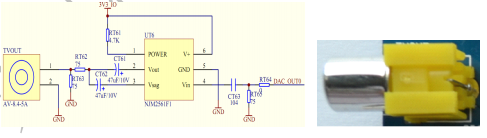

8、TV

         一路DAC的TV输出接口。

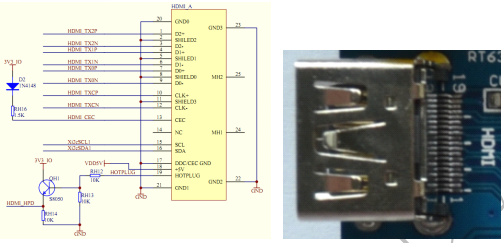

9、HDMI接口

         支持HDMIv1.3，1080p@30fps高清数字输出，能实现音频视频同步输出。

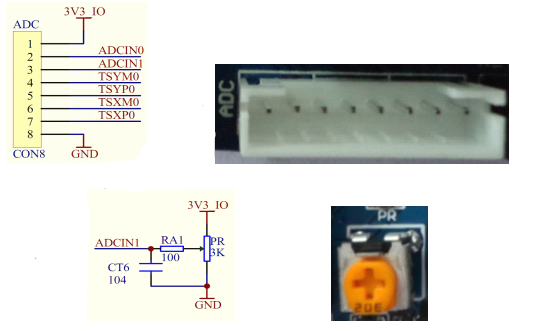

10、ADC接口

         6路12位ADC接口。

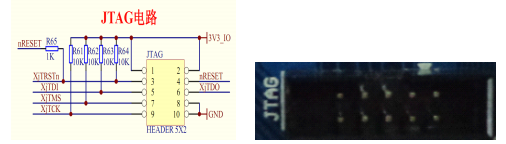

11、JTAG接口电路

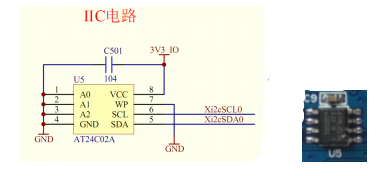

12、I2C电路

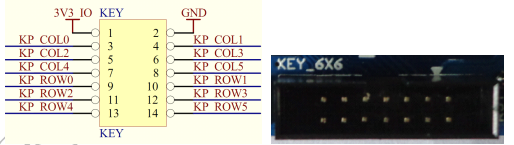

13、6*6按键接口

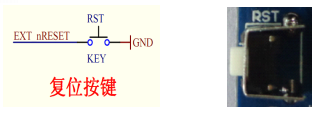

14、复位按键

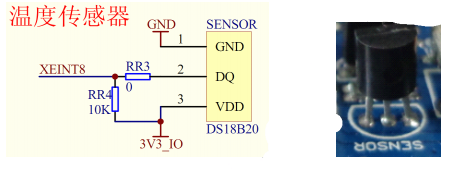

15、温度传感器（-55~125）

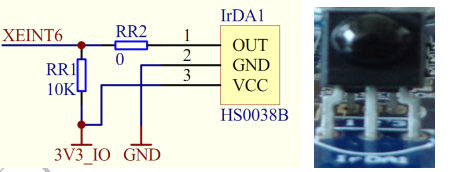

16、红外接收器电路



17、用户按键

         可实现上下左右，ENTER,ESC,MENU,休眠唤醒功能。

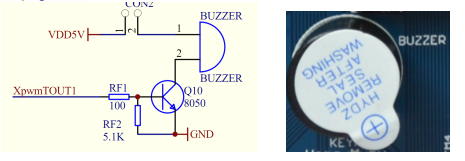

18、蜂鸣器控制电路（PWM控制蜂鸣器输出）



19、camera接口

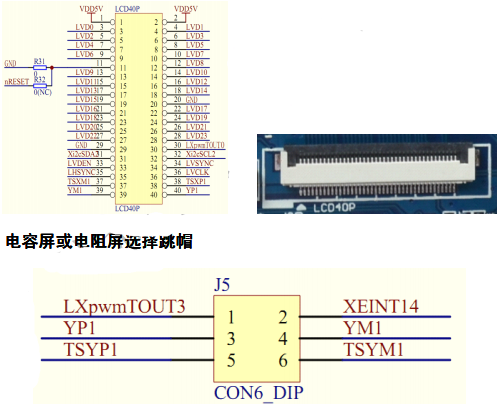

20、40pinLCD接口

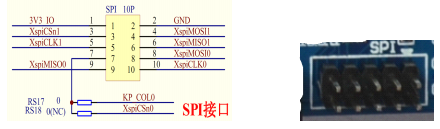

21、SPI接口

         可用于加速度传感器模块和zigbee模块。

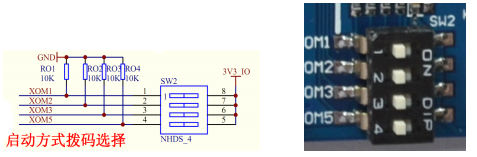

22、启动方式拨码开码（NAND，SD，USB）

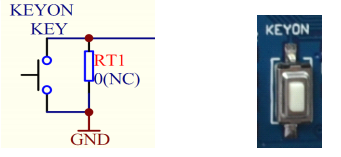

23、启动按键

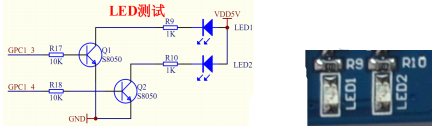

24、指示灯

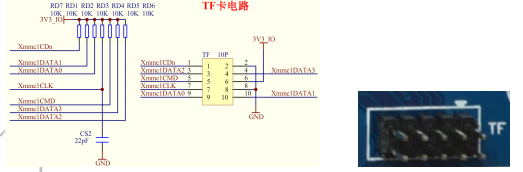

25、TF卡接口

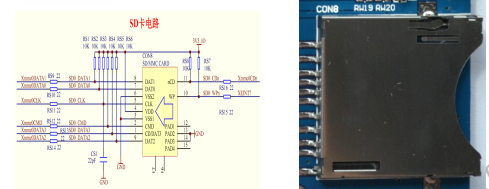

26、SD卡

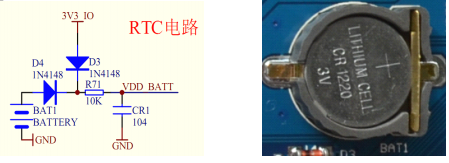

27、RTC时钟电路（3V电池断电继续工作）

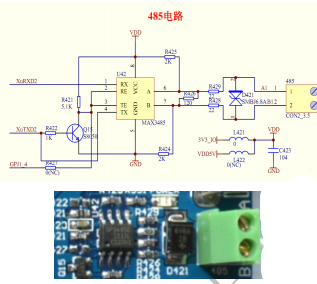

28、485电路
