你可能对电灯泡一无所知

今天在公众号“电路啊中看到一篇推文”超低成本的LED恒流驱动电路[1] ,作者讲述了看到一个仅仅售价1元人民币的LED灯泡,并包邮时所感到的惊讶。为了消除惊讶,作者还花巨资(¥1)购买 薅羊毛 了该款灯泡并拆开一看究竟。

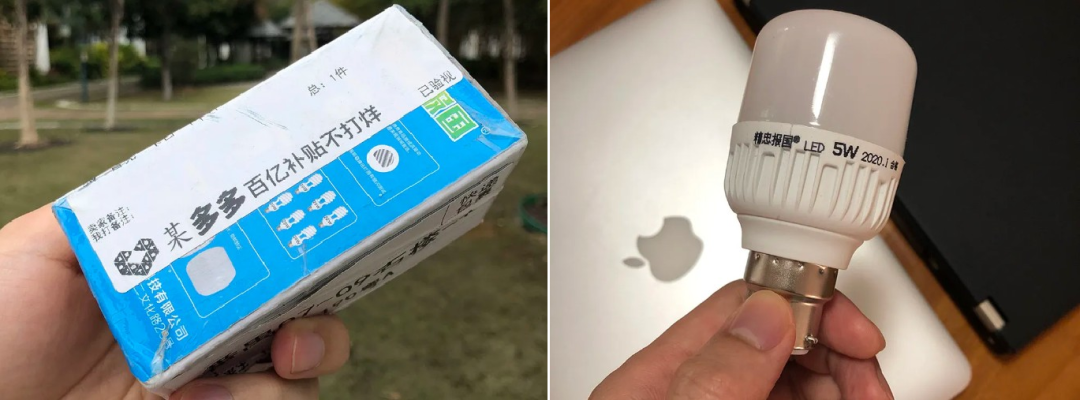

▲ LR梁锐邮购得到的精忠报国牌的5W LED 灯泡

查看这款LED节能灯内部结构之后,还是把作者给惊呆了。居然里面只有一个圆形的铝基电路板,上面固定了九颗高亮LED,一颗全桥整流芯片以及一个国内生产的高压恒流LED驱动芯片。对于普通使用者来时,只是觉得这个LED等轻飘飘的,与它的定价(1元人民币)相符。对于电子爱好者来说,它内部电路设计还是着实把人给惊着了。

下面是前文作者分析的LED灯内部的电路结构。经过分析计算之后,作者还是满头雾水,心里没底。主要是电路中没有任何将220V电压进行降压的器件,这样直接整流后驱动后LED恒流电路该会造成多么大的能量浪费呀。

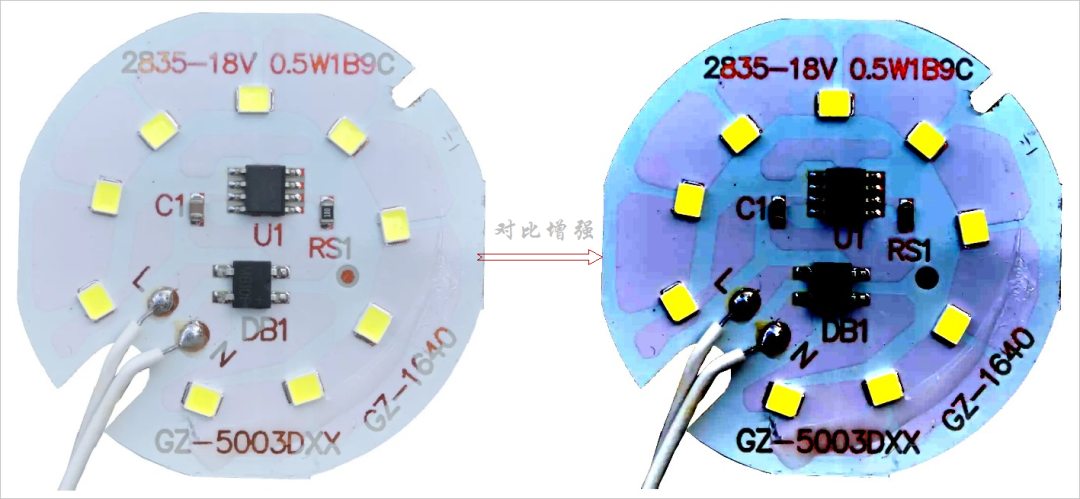

▲ LED灯泡内部的结构

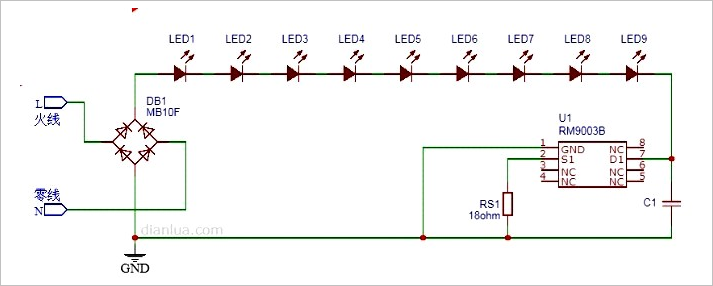

▲ LED驱动电路原理图

当然也有一个可能,就是这个灯泡不是用在220V交流电上,而是在24~48V的低压电源上使用。

另外一种惊讶是看到电灯的接口是卡口形式。我记到在以前这种卡口的灯泡比较流行,但是今年来,越来越多的灯具都使用了螺丝口,卡口灯泡不多见了。



灯泡的底部,即灯头的部分是插进灯座内,固定灯泡以及与电源进行连接。市场上的灯座有不同的机械结构和尺寸,因此在更换、安装灯泡的时候需要根据灯座的型号选择不同的灯泡。购买了不同接口的灯泡,直到安装时才发现与灯座配不上,这是我们通常会犯的错误。

由于存在很多规格的灯头,因此确定选择什么型号的灯座来固定灯泡通常比较困难。有的时候如果你选择了一种不常用的灯座,将来购买适合的灯泡就会遇到困难。

在网文 All About Light Bulb Caps and Bases[2] 中介绍了常见到的三种灯泡插座的形式:

  • 卡口类型(旋转锁定)

  • 螺丝口类型(也称为“爱迪生”接口)

  • 插针类型

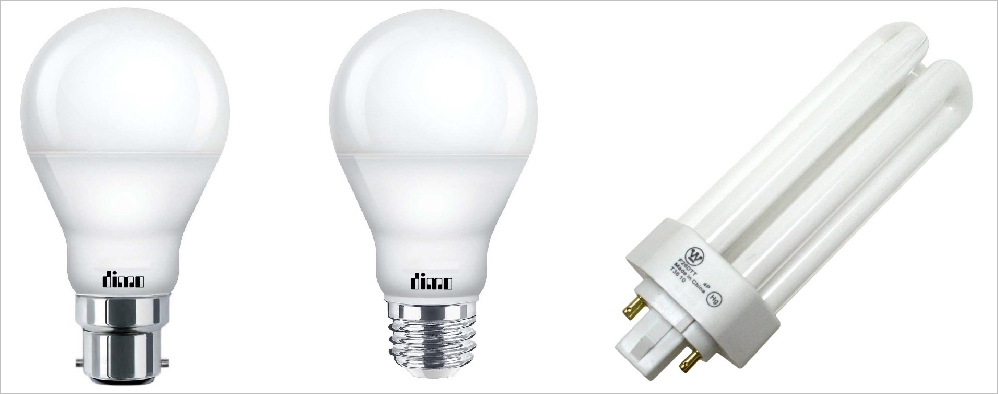

▲ 不同的灯头接口:卡口,螺口,插针

灯口的型号通常使用“字母-数字-字母”的形式进行编码:

  • 第一个字母带边灯座、灯口的机械形式。比如B表示卡口形式,E表示螺丝扣形式等;

  • 中间的数字表示灯座的内直径,比如 27毫米;

  • 最后的字母(s,d,t,q)分别表示接口引线个数(1,2,3,4)。

举例,B27d表示直径为27毫米的卡口灯座,带有两个接线。



这种灯头通过旋转-锁定动作,安装在相应的灯座上。市场上主要有两种灯头类型:Bayonet Caps 和GU10型。

1.刺刀灯头

这种型号为Bayonet Cap,正如它的名字,它的安装过程与士兵在步枪上安装刺刀的过程是相同的。都是通过旋转-锁定的动作来固定。

灯座内有一个或者两个可以伸缩的铜柱电极,当灯头安装锁定后,电极在弹簧的驱动下挤压灯头,不仅保证电极接触可靠,同时也起到对锁定灯泡的卡紧的作用。相比于螺丝口的灯头,卡口灯头不容易从灯座上脱落。

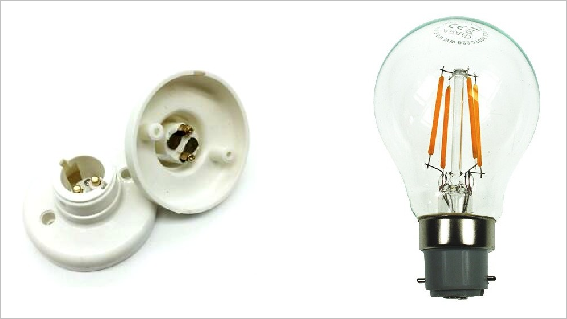

▲ 卡口灯泡与灯座

卡口灯头通常有一个光滑金属圆形金属底座,直径大约为22毫米,两侧有伸出的金属棒来卡在灯座上。

2.GU10

GU10中的“G”表示灯泡有两个电极,由于这种灯泡在安装时也通过旋转锁定,所以它也属于卡口类型。通常这种接口上具有两个相距10毫米,长度为7毫米的金属电极,上面特殊的金属帽可以卡在灯座内防止灯泡脱落。

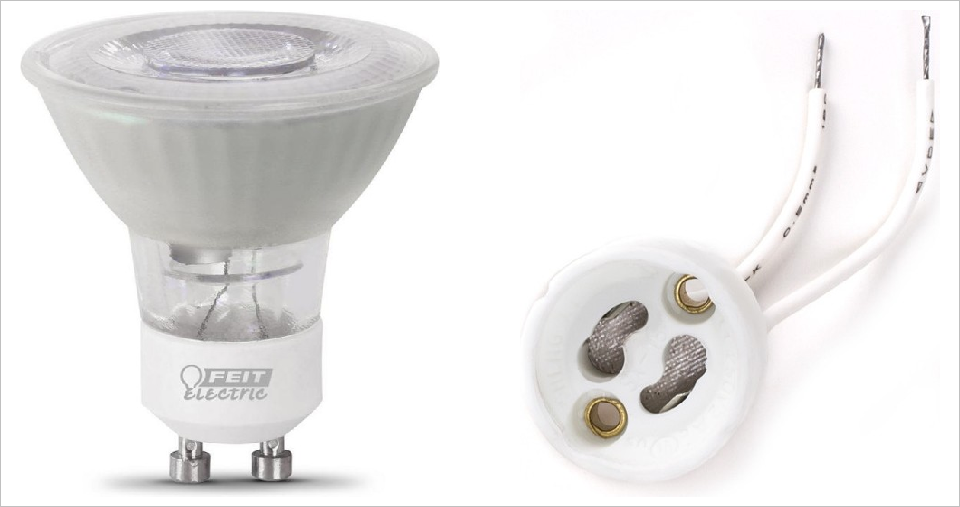

▲ GU10接口的灯泡与灯座



这种灯头也被称为 Edison Screw Base,这是以电灯的发明和改良家爱迪生的名字命名的。它是通过灯头金属壳上的螺纹来将灯泡固定在相应的灯座上 。最常见到的型号是E27,现在常用在家庭内部照明灯具上。

一些小型号的螺口灯头,比如E14, E12 ,E10等,常用在装饰灯泡上,比如吊灯上的灯泡。

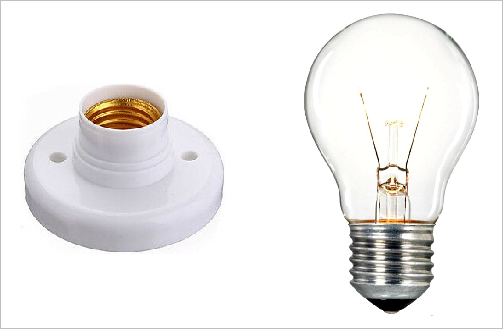

▲ 螺口的灯泡与灯座

在电灯发明的初期,这种螺口的灯泡就出现了。当时的灯座上还有可以扳动的开关控制灯泡的点亮和熄灭。由于它的制作工艺比较简单,这种类型的灯泡逐步流行起来。

相比与前面的卡口灯泡,安装螺口灯泡需要旋转很多圈,过程显得比较麻烦。而且由于没有锁定结构,灯泡也有可能因为震动从灯座内脱落。但不知道为什么,现在这种形式的灯泡越来越多,至少在我周围看到的螺口灯泡很多,而卡口形式的灯泡逐步消失了。

灯具接口逐步统一成一种形式,至少会给灯泡的更换减少很多不必要的麻烦。

参考资料

[1]

超低成本的LED恒流驱动电路: https://mp.weixin.qq.com/s/U_5s-sLVP3HjHbdIeGD0IQ

[2]

All About Light Bulb Caps and Bases: https://www.thelightbulb.co.uk/resources/caps-bases/
