一、背景

应用的使用流畅度，是衡量用户体验的重要标准之一。Android 由于机型配置和系统的不同，项目复杂App场景丰富，代码多人参与迭代历史较久，代码可能会存在很多UI线程耗时的操作，实际测试时候也会偶尔发现某些业务场景发生卡顿的现象，用户也经常反馈和投诉App使用遇到卡顿。因此，我们越来越关注和提升用户体验的流畅度问题。

二、方案

基于这样的痛点，我们希望能使用一套有效的检测机制，能够覆盖各种可能出现的卡顿场景，一旦发生卡顿，能帮助我们更方便地定位耗时卡顿发生的地方，记录下具体的信息和堆栈，直接从代码程度给到开发定位卡顿问题。我们设想的Android卡顿监控系统需要达到几项基本功能：

如何有效地监控到App发生卡顿，同时在发生卡顿时正确记录app的状态，如堆栈信息，CPU占用，内存占用，IO使用情况等等；
统计到的卡顿信息上报到监控平台，需要处理分析分类上报内容，并通过平台Web直观简便地展示，供开发跟进处理。

三、如何从App层面监控卡顿？

我们的思路是，一般主线程过多的UI绘制、大量的IO操作或是大量的计算操作占用CPU，导致App界面卡顿。只要我们能在发生卡顿的时候，捕捉到主线程的堆栈信息和系统的资源使用信息，即可准确分析卡顿发生在什么函数，资源占用情况如何。那么问题就是如何有效检测Android主线程的卡顿发生，目前业界两种主流有效的app监控方式如下：

利用UI线程的Looper打印的日志匹配；
使用Choreographer.FrameCallback。

3.1、利用UI线程的Looper打印的日志匹配判断是否卡顿

Android主线程更新UI。如果界面1秒钟刷新少于60次，即FPS小于60，用户就会产生卡顿感觉。简单来说，Android使用消息机制进行UI更新，UI线程有个Looper，在其loop方法中会不断取出message，调用其绑定的Handler在UI线程执行。如果在handler的dispatchMesaage方法里有耗时操作，就会发生卡顿。

3.1.1、Looper.loop( )的源码

public static void loop() {final Looper me = myLooper();if (me == null) { throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");}final MessageQueue queue = me.mQueue;// Make sure the identity of this thread is that of the local process,// and keep track of what that identity token actually is.Binder.clearCallingIdentity();final long ident = Binder.clearCallingIdentity();    for (;;) {Message msg = queue.next(); // might blockif (msg == null) {// No message indicates that the message queue is quitting.return;}// This must be in a local variable, in case a UI event sets the loggerPrinter logging = me.mLogging;        if (logging != null) {logging.println(">>>>> Dispatching to " + msg.target + " " +msg.callback + ": " + msg.what);}msg.target.dispatchMessage(msg);        if (logging != null) {logging.println("<<<<< Finished to " + msg.target + " " + msg.callback);}        // Make sure that during the course of dispatching the// identity of the thread wasn't corrupted.final long newIdent = Binder.clearCallingIdentity();        if (ident != newIdent) {Log.wtf(TAG, "Thread identity changed from 0x"+ Long.toHexString(ident) + " to 0x"+ Long.toHexString(newIdent) + " while dispatching to "+ msg.target.getClass().getName() + " "+ msg.callback + " what=" + msg.what);}msg.recycleUnchecked();}
}

只要检测第25行代码msg.target.dispatchMessage(msg) 的执行时间，就能检测到部分UI线程是否有耗时的操作。注意到这行执行代码的前后，有两个logging.println函数，如果设置了logging，会分别打印出”>>>>> Dispatching to “和”<<<<< Finished to “这样的日志，这样我们就可以通过两次log的时间差值，来计算dispatchMessage的执行时间，从而设置阈值判断是否发生了卡顿。
在这里插入图片描述

3.1.2、如何设置logging呢？

我们看第19行代码me.mLogging源码

public final class Looper {  private Printer mLogging;  public void setMessageLogging(@Nullable Printer printer) {  mLogging = printer;  }
}  public interface Printer {  void println(String x);
}

Looper的mLogging是私有的，并且提供了setMessageLogging(@Nullable Printer printer)方法，所以我们可以自己实现一个Printer，在通过setMessageLogging()方法传入即可，代码如下：

public class BlockDetectByPrinter {    public static void start() {Looper.getMainLooper().setMessageLogging(new Printer() { private static final String START = ">>>>> Dispatching"; private static final String END = "<<<<< Finished";@Overridepublic void println(String x) {if (x.startsWith(START)) {LogMonitor.getInstance().startMonitor();}  if (x.startsWith(END)) {LogMonitor.getInstance().removeMonitor();}}});}
}

设置了logging后，loop方法会回调logging.println打印出每次消息执行的时间日志：”>>>>> Dispatching to “和”<<<<< Finished to “。BlockDetectByPrinter的使用则在Application的onCreate方法中调用 BlockDetectByPrinter.start() 即可。

我们可以简单实现一个LogMonitor来记录卡顿时候主线程的堆栈信息。当匹配到>>>>> Dispatching时，执行startMonitor，会在1000ms（设定的卡顿阈值）后执行任务，这个任务负责在子线程（非UI线程）打印UI线程的堆栈信息。如果消息低于1000ms内执行完成，就可以匹配到<<<<< Finished日志，那么在打印堆栈任务启动前执行removeMonitor取消了这个任务，则认为没有卡顿的发生；如果消息超过1000ms才执行完毕，此时认为发生了卡顿，并打印UI线程的堆栈信息。

3.1.3、LogMonitor如何实现？

public class LogMonitor {    private static LogMonitor sInstance = new LogMonitor();    private HandlerThread mLogThread = new HandlerThread("log");    private Handler mIoHandler;    private static final long TIME_BLOCK = 1000L;    private LogMonitor() {mLogThread.start();mIoHandler = new Handler(mLogThread.getLooper());} private static Runnable mLogRunnable = new Runnable() {        @Overridepublic void run() {StringBuilder sb = new StringBuilder();StackTraceElement[] stackTrace = Looper.getMainLooper().getThread().getStackTrace();            for (StackTraceElement s : stackTrace) {sb.append(s.toString() + "\n");}Log.e("TAG", sb.toString());}};public static LogMonitor getInstance() {        return sInstance;}    public boolean isMonitor() {        return mIoHandler.hasCallbacks(mLogRunnable);}    public void startMonitor() {mIoHandler.postDelayed(mLogRunnable, TIME_BLOCK);}    public void removeMonitor() {mIoHandler.removeCallbacks(mLogRunnable);}
}

这里我们使用HandlerThread来构造一个Handler，HandlerThread继承自Thread，实际上就一个Thread，只不过比普通的Thread多了一个Looper，对外提供自己这个Looper对象的getLooper方法，然后创建Handler时将HandlerThread中的looper对象传入。这样我们的mIoHandler对象就是与HandlerThread这个非UI线程绑定的了，它处理耗时操作将不会阻塞UI。如果UI线程阻塞超过1000ms，就会在子线程中执行mLogRunnable，打印出UI线程当前的堆栈信息，如果处理消息没有超过1000ms，则会实时的remove掉这个mLogRunnable任务。

发生卡顿时打印出堆栈信息的大致内容如下，开发可以通过log定位耗时的地方。

优点：用户使用app或者测试过程中都能从app层面来监控卡顿情况，一旦出现卡顿能记录app状态和信息，只要dispatchMesaage执行耗时过大都会记录下来，不再有前面两种adb方式面临的问题与不足。

缺点：需另开子线程获取堆栈信息，会消耗少量系统资源。

在实际实现中，不同手机不同Android系统甚至是不同的ROM版本，Loop函数不一定都能打印出”>>>>> Dispatching to “和”<<<<< Finished to “这样的日志，导致该方式无法进行。

优化的策略：我们知道Loop函数开始和结束必会执行println打印日志，所以优化版本将卡顿的判断改为，Loop输出第一句log时当作startMonitor，输出下一句log时当作end时刻来解决这个问题。

3.2、利用Choreographer.FrameCallback监控卡顿

Choreographer.FrameCallback官方文档链接（https://developer.android.com/reference/android/view/Choreographer.FrameCallback.html）

我们知道， Android系统每隔16ms发出VSYNC信号，来通知界面进行重绘、渲染，每一次同步的周期为16.6ms，代表一帧的刷新频率。SDK中包含了一个相关类，以及相关回调。理论上来说两次回调的时间周期应该在16ms，如果超过了16ms我们则认为发生了卡顿，利用两次回调间的时间周期来判断是否发生卡顿（这个方案是Android 4.1 API 16以上才支持）。

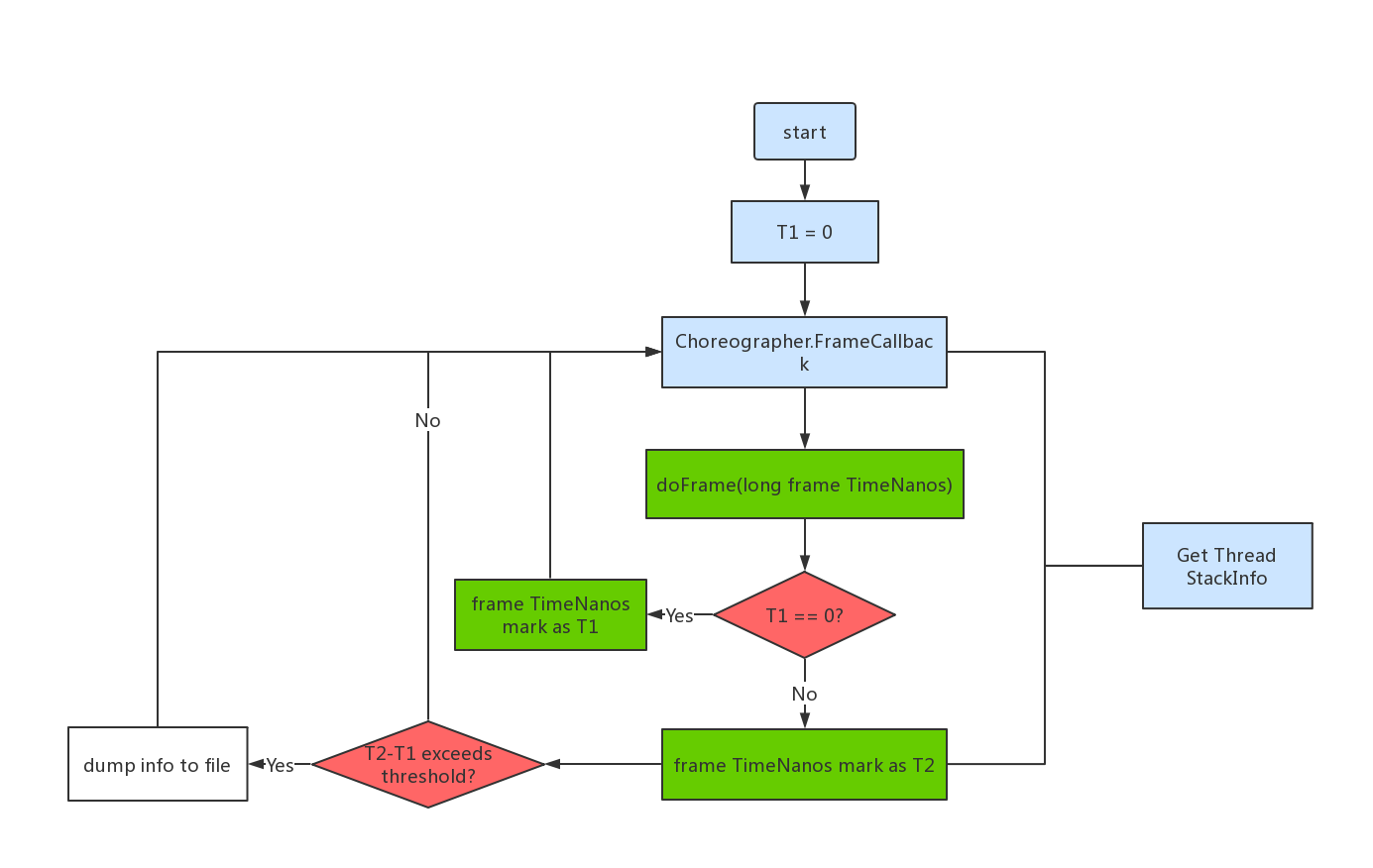

这个方案的原理主要是通过Choreographer类设置它的FrameCallback函数，当每一帧被渲染时会触发回调FrameCallback， FrameCallback回调void doFrame (long frameTimeNanos)函数。一次界面渲染会回调doFrame方法，如果两次doFrame之间的间隔大于16.6ms说明发生了卡顿。
在这里插入图片描述

public class BlockDetectByChoreographer {public static void start() {Choreographer.getInstance().postFrameCallback(new Choreographer.FrameCallback() { long lastFrameTimeNanos = 0; long currentFrameTimeNanos = 0;@Overridepublic void doFrame(long frameTimeNanos) { if(lastFrameTimeNanos == 0){lastFrameTimeNanos == frameTimeNanos;}currentFrameTimeNanos = frameTimeNanos;long diffMs = TimeUnit.MILLISECONDS.convert(currentFrameTimeNanos-lastFrameTimeNanos, TimeUnit.NANOSECONDS);if (diffMs > 16.6f) {            long droppedCount = (int)diffMs / 16.6;}if (LogMonitor.getInstance().isMonitor()) {LogMonitor.getInstance().removeMonitor();                    } LogMonitor.getInstance().startMonitor();Choreographer.getInstance().postFrameCallback(this);}});}
}

在每一帧被渲染时，记下了渲染的时间用来计算掉帧数，数据可以绘制出流畅度曲线；同时，获取isMonitor（）函数判断上一帧LogMonitor已经启动打印堆栈的任务，如果已启动，则移除LogMonitor，此时如果上一帧渲染的时间到现在已经超过了阈值，则已经执行了任务打印堆栈出来了；如果没有超过阈值则及时移除了任务。如果isMonitor返回false，没有LogMonitor回调任务，则开始新的一帧的监控任务。

优点：不仅可用来从app层面来监控卡顿，同时可以实时计算帧率和掉帧数，实时监测App页面的帧率数据，一旦发现帧率过低，可自动保存现场堆栈信息。

缺点：需另开子线程获取堆栈信息，会消耗少量系统资源。

3.3、总结下上述两种方案的对比情况：

	Looper.loop	Choreographer.FrameCallback
监控是否卡顿	√	√
支持静态页面卡顿检测	√	√
支持计算帧率	X	√
支持获取App运行信息	√	√

实际项目使用中，我们一开始两种监控方式都用上，上报的两种方式收集到的卡顿信息我们分开处理，发现卡顿的监控效果基本相当。同一个卡顿发生时，两种监控方式都能记录下来。由于Choreographer.FrameCallback的监控方式不仅用来监控卡顿，也方便用来计算实时帧率，因此我们现在只使用Choreographer.FrameCallback来监控app卡顿情况。

四、如何保证捕获卡顿堆栈的准确性？

细心的同学可以发现，我们通过上述两种方案（Looper.loop和Choreographer.FrameCallback）可以判断是当前主线程是否发生了卡顿，进而在计算发现卡顿后的时刻dump下了主线程的堆栈信息。实际上，通过一个子线程，监控主线程的活动情况，计算发现超过阈值后dump下主线程的堆栈，那么生成的堆栈文件只是捕捉了一个时刻的现场快照。打个不太恰当的比方，相当于闭路电视监控只拍下了凶案发生后的惨状，而并没有录下这个案件发生的过程，那么作为警察的你只看到了结局，依然很难判断案情和凶手。在实际的运用中，我们也发现这种方式下获取到的堆栈情况，查看相关的代码和函数，经常已经不是发生卡顿的代码了。
在这里插入图片描述

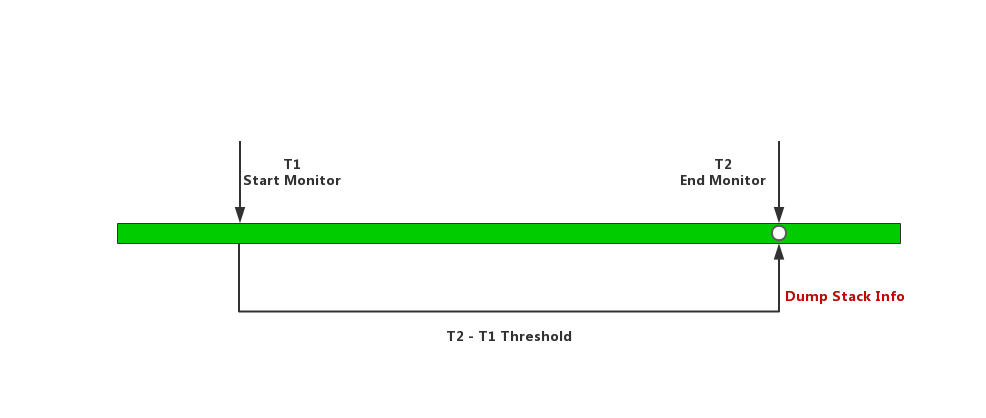

如图所示，主线程在T1~T2时间段内发生卡顿，上述方案中获取卡顿堆栈的时机已经是T2时刻。实际卡顿可能是这段时间内某个函数的耗时过大导致卡顿，而不一定是T2时刻的问题，如此捕获的卡顿信息就无法如实反应卡顿的现场。

我们看看在这之前微信iOS主线程卡顿监控系统是如何实现的捕获堆栈。微信iOS的方案是起检测线程每1秒检查一次，如果检测到主线程卡顿，就将所有线程的函数调用堆栈dump到内存中。本质上，微信iOS方案的计时起点是固定的，检查次数也是固定的。如果任务1执行花费了较长的时间导致卡顿，但由于监控线程是隔1秒扫一次的，可能到了任务N才发现并dump下来堆栈，并不能抓到关键任务1的堆栈。这样的情况的确是存在的，只不过现上监控量大走人海战术，通过概率分布抓到卡顿点，但依然不是最佳的捕获方案。

因此，摆在我们面前的是如何更加精准地获取卡顿堆栈。为了卡顿堆栈的准确度，我们想要能获取一段时间内的堆栈，而不是一个点的堆栈，如下图：
在这里插入图片描述
我们采用高频采集的方案来获取一段卡顿时间内的多个堆栈，而不再是只有一个点的堆栈。这样的方案的优点是保证了监控的完备性，整个卡顿过程的堆栈都得以采样、收集和落地。

具体做法是在子线程监控的过程中，每一轮log输出或是每一帧开始启动monitor时，我们便已经开启了高频采样收集主线程堆栈的工作了。当下一轮log或者下一帧结束monitor时，我们判断是否发生卡顿（计算耗时是否超过阈值），来决定是否将内存中的这段堆栈集合落地到文件存储。也就是说，每一次卡顿的发生，我们记录了整个卡顿过程的多个高频采样堆栈。由此精确地记录下整个凶案发生的详细过程，供上报后分析处理（后文会阐述如何从一次卡顿中多个堆栈信息中提取出关键堆栈）。

五、海量卡顿堆栈后该如何处理？

卡顿堆栈上报到平台后，需要对上报的文件进行分析，提取和聚类过程，最终展示到卡顿平台。前面我们提到，每一次卡顿发生时，会高频采样到多个堆栈信息描述着这一个卡顿。做个最小的估算，每天上报收集2000个用户卡顿文件，每个卡顿文件dump下了用户遇到的10个卡顿，每个卡顿高频收集到30个堆栈，这就已经产生20001030=60W个堆栈。按照这个量级发展，一个月可产生上千万的堆栈信息，每个堆栈还是几十行的函数调用关系。这么大量的信息对存储，分析，页面展示等均带来相当大的压力。很快就能撑爆存储层，平台无法展示这么大量的数据，开发更是没办法处理这些多的堆栈问题。因而，海量卡顿堆栈成为我们另外一个面对的难题。

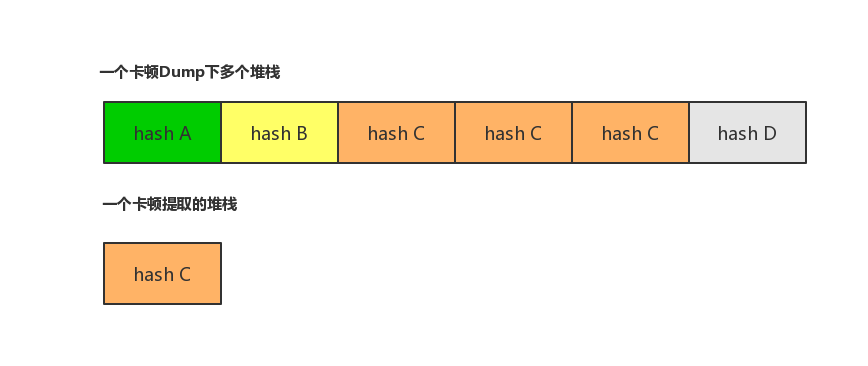

在一个卡顿过程中，一般卡顿发生在某个函数的调用上，在这多个堆栈列表中，我们把每个堆栈都做一次hash处理后进行排重分析，有很大的几率会是dump到同一个堆栈hash，如下图：
在这里插入图片描述
