详解一阶段3D物体检测网络 SE-SSD: Self-Ensembling Single-Stage Object Detector From Point Cloud

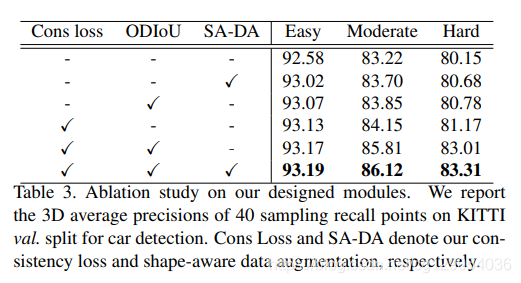

本文介绍一篇一阶段的3D物体检测网络：SE-SSD，论文已收录于 CVPR 2021。这里重点是理解本文提出的 Consistency Loss 、Orientation-Aware Distance-IoU Loss、Shape-Aware Data Augmentation。

论文链接为：https://arxiv.org/pdf/2104.09804.pdf （中文翻译）

项目链接为：https://github.com/Vegeta2020/SE-SSD

0. Abstract

这里先给出本文摘要：

针对室外点云数据，作者提出了一个准确而又高效的3D物体检测模型：SE-SSD。其关注点是使用 soft 目标和 hard 目标以及制定的约束来共同优化模型，且在推理中不引入额外计算量（这里 soft 为 teacher 模型预测的目标，hard 为标注的目标）。

具体来说：

SE-SSD 包含一对 teacher 和 studentSSD 模型，作者设计了一个有效的 IOU-based 匹配策略来过滤 teacher 预测的 soft 目标，并使用一致性损失来使 student 的预测和 teacher 预测保持一致。
此外，为了使teacher 模型的蒸馏知识最大化，作者设计了一种新的数据增强方案来训练 student模型，以推断出物体的完整形状。
最后，为了更好地利用 hard 目标，作者还设计了一个 ODIoU 损失来监督student 模型预测的 bbox 中心和方向。

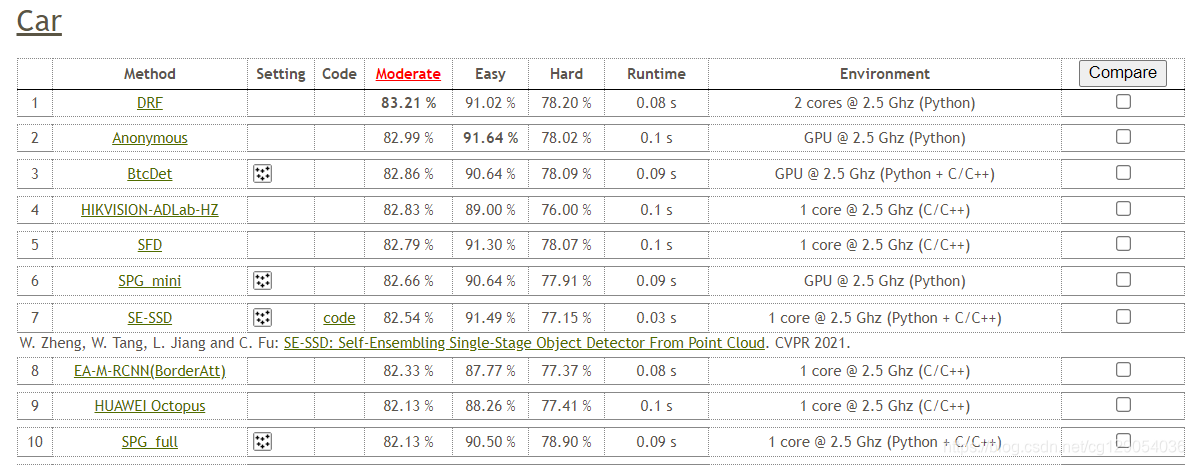

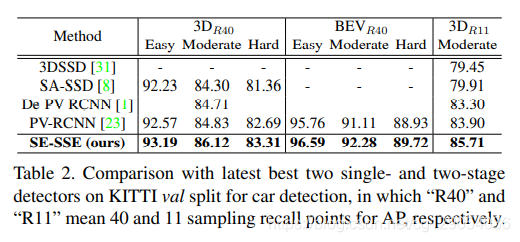

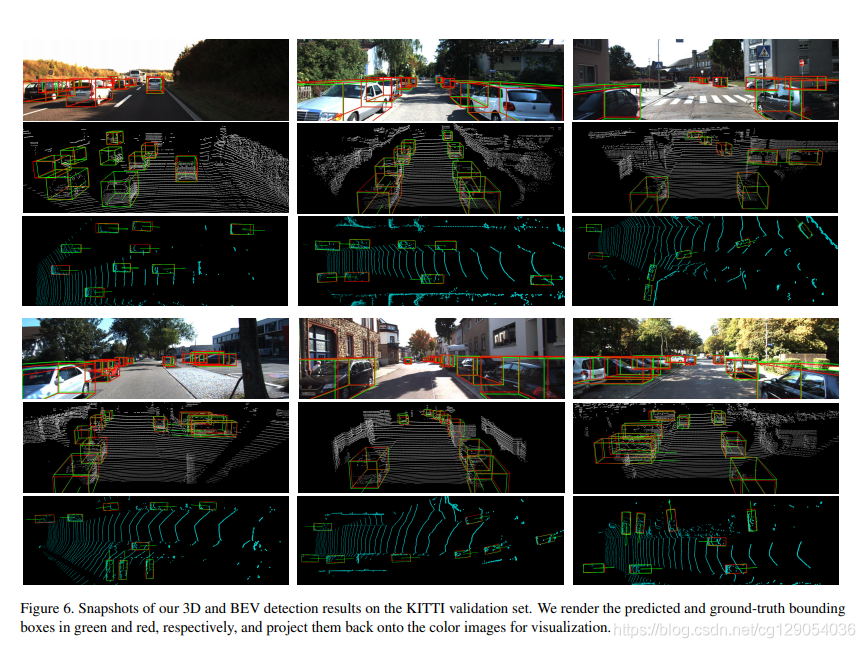

在 KITTI 数据集上，目前在开源项目中排名暂列第一（截至2021-06-17）。
在这里插入图片描述

1. Introduction & Related Work

( 本文的引言部分和第二部分研究现状这里就不详细介绍了，大家可以查看原文，我在这里大致总结下。)

在追求高效率的同时，为了提高物体3D检测精度，本文设计了具有一对 teacher SSD 和 student SSD的 SE-SSD模型。

teacher 模型由 student 模型集成而来，可以得到相对更精确的边界框和置信度，可作为监督 student 模型的 soft 目标。与 hard 目标相比，来自 teacher 的 soft 目标通常有更高的信息熵，从而为 student 模型提供了更多可学习的信息。因此，本文利用 soft 目标和 hard 目标以及制定的约束来共同优化模型，且不需要额外的推理时间。
为了使 student 预测的边界框和置信度更好地与 soft 目标保持一致，作者设计了一种有效的 IOU-based 匹配策略来过滤 soft 目标，并将其与 student 的预测进行配对，并利用一致性损失减少它们之间的错位。

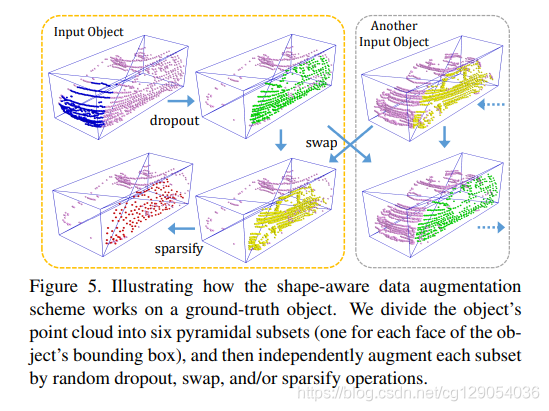

另一方面，为了使 student 模型能够探索更大的数据空间，在传统的数据增强策略之上设计了新的数据增强方案，即以一种形状感知的方式生成增强样本。通过该方案，模型可以从不完整的信息中推断出物体完整的形状。是一个即插即用的3D检测通用模块。
此外，因为 hard目标是模型收敛的最终目标，为了更好地利用它们，本文提出了一种新的 orientation-aware distance-IoU (ODIOU) 损失，监督 student 预测的 bbox 中心和方向。

下面介绍研究现状，作者将3D物体检测分为一阶段和两阶段来介绍：

Two-stage Object Detectors：PointRCNN，Part-A2，STD，PV-RCNN，3D-CVF，CLOCs。
Single-stage Object Detectors ：VoxelNet，PointPillar，SECOND，TANet，Point-GNN，3DSSD，Associate-3Ddet，SA-SSD，CIA-SSD。

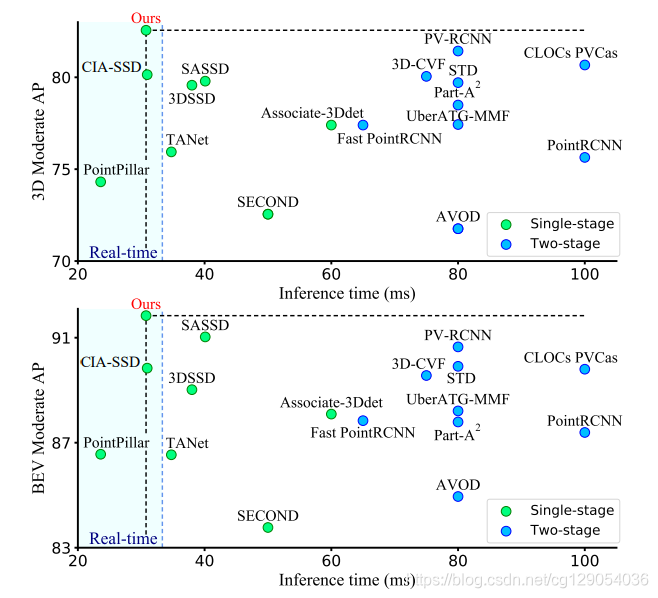

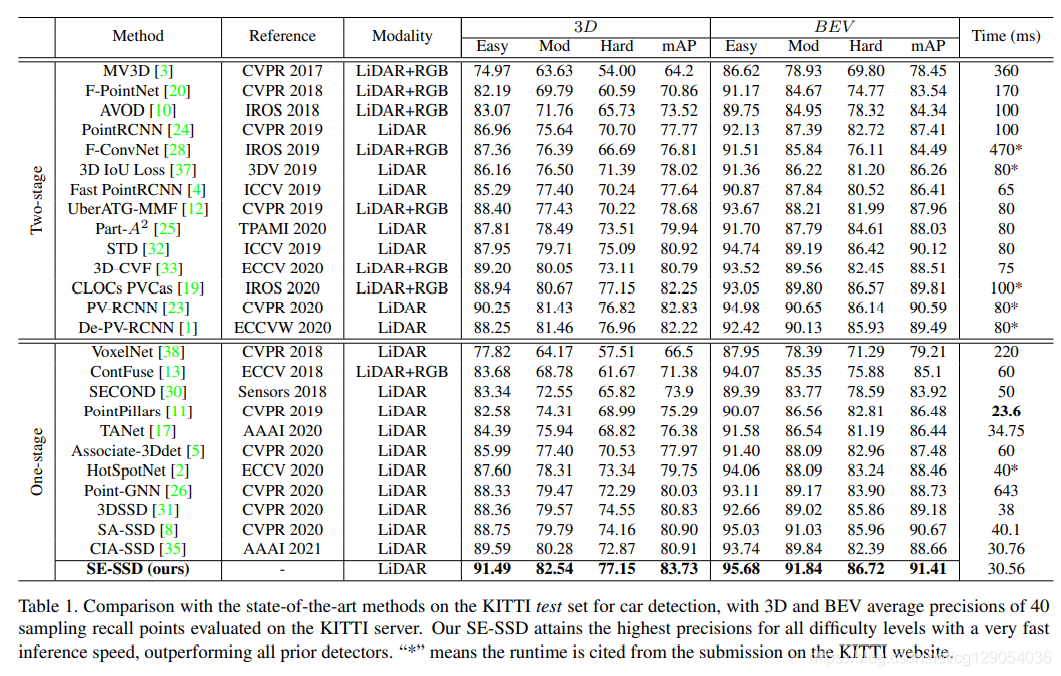

下图是 SE-SSD 与其它3D物体检测器在 3D和BEV上检测效果的比较，其每一帧处理时间为30.56ms。

在这里插入图片描述

2. Self-Ensembling Single Stage Detector （重点）

2.1 Overall Framework

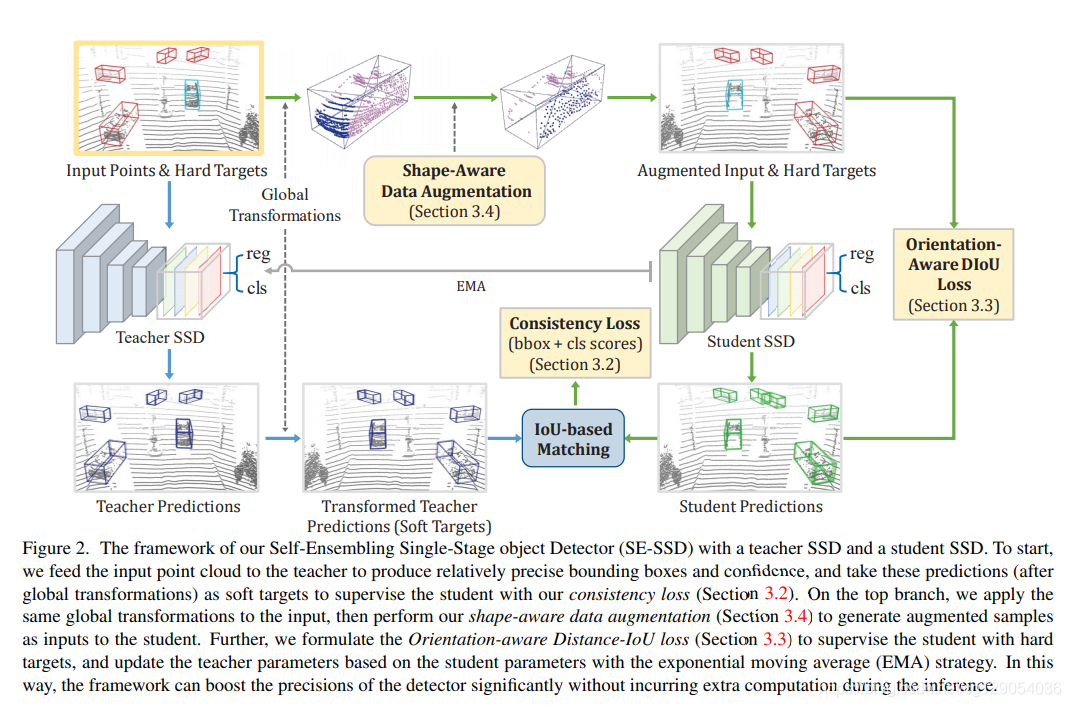

SE-SSD网络框架如下图所示，左边是Teacher SSD，右边是Student SSD，两个SSD同时训练（两个SSD网络结构相同）。训练时，先使用预训练好的SSD模型来初始化teacher SSD和 student SSD。整个网络框架包含两个处理路径：

第一个路径（蓝色箭头所示），teacher SSD 从输入点云生成相对精确的预测。然后，对预测结果进行全局转换，并将其作为 soft 目标来监督 student SSD。
第二个路径（绿色箭头所示），通过与第一条路径相同的全局转换 对点云进行扰动处理，再加上本文提出的形状感知数据增强方案。然后，将增强后的数据输入到 student SSD 进行训练，这里student预测时使用了一致性损失（与soft进行对齐）；我们也用hard目标来监督student预测的方向感知距离损失。

训练中，迭代更新两个SSD模型：使用上述提到的两个损失来优化 student SSD，并对 student SSD参数通过标准指数移动平均(EMA)更新teacher SSD。因此，teacher SSD 可以从 student SSD 那里获得蒸馏知识，并产生 soft 目标来监督 student SSD。
在这里插入图片描述
teacher and student SSD模型结构： 模型与 CIA-SSD模型结构相同，但移除了置信度函数和DI-NMS。包含一个稀疏卷积网络(SPConvNet)，一个BEV卷积网络(BEVConvNet)和一个multi-task head (MTHead)。点云经过体素化后处理，计算每个体素的平均3D坐标和点密度来作为初始特征，然后使用 SPConvnet 提取特征，SPConvNet 有四个块（{2，2，3，3}子稀疏卷积层），最后有一个稀疏卷积层。接下来，沿 $z$ 轴将稀疏3D特征连接成2D密集特征，用 BEVConVNet 提取特征。最后，使用 MTHead来回归边界框并进行分类。

2.2 Consistency Loss

在3D物体检测中，预定义 anchor 中的点云可能因距离和遮挡而有很大差异。因此，同一 hard 物体的样本点云和特征也会差异很大。相比之下，每个训练样本的 soft 目标信息更加丰富，有助于探索同类的数据样本之间差异。这启发我们将相对精确的teacher prediction当作soft 目标，并利用它们来优化student模型。因此，本文提出一致性损失 来优化 student 模型。

在计算一致性损失前，本文首先设计了一个高效的 IoU-based 匹配策略，目的是在稀疏室外点云中匹配 非轴对齐的teacher和student的 box。

为了从 teacher 中获得高质量的 soft 目标，使用置信度过滤 teacher和 student预测的部分边界框，减少一致性损失的计算量；
然后，计算剩余 teacher和student边界框的IoU，过滤IoU较低的匹配边界框；
最后，对于每一个 student边界框，将它与具有最大IoU的 teacher 边界框匹配，以增加 soft 目标的置信度。

与 hard 目标相比，由于它们是基于相似的特征预测的，因此过滤后的 soft 目标通常更接近 student 预测。

本文采用 Smooth-L1 损失作为回归损失：
$e∈{r}\begin{array}{l}\mathcal{L}_{\text {box }}^{c}=\frac{1}{N^{\prime}} \sum_{i=1}^{N} \mathbb{1}\left(I o U_{i}>\tau_{I}\right) \sum_{e} \frac{1}{7} \mathcal{L}_{\delta_{e}}^{c} \\\text { and } \delta_{e}=\left\{\begin{array}{ll}\left|e_{s}-e_{t}\right| & \text { if } e \in\{x, y, z, w, l, h\} \\\left|\sin \left(e_{s}-e_{t}\right)\right| & \text { if } e \in\{r\}\end{array}\right.\end{array}$

对于分类损失，采用sigmoid函数作为预测置信度：
$δc=∣σ(cs)−σ(ct)∣\begin{array}{l}\mathcal{L}_{c l s}^{c}=\frac{1}{N^{\prime}} \sum_{i=1}^{N} \mathbb{1}\left(I o U_{i}>\tau_{I}\right) \mathcal{L}_{\delta_{c}}^{c} \\\text { and } \delta_{c}=\left|\sigma\left(c_{s}\right)-\sigma\left(c_{t}\right)\right|\end{array}$

总的损失为：
$Lcons=Lclsc+Lboxc\mathcal{L}_{cons}= \mathcal{L}_{c l s}^{c} + \mathcal{L}_{box}^{c}$

2.3 Orientation-Aware Distance-IoU Loss

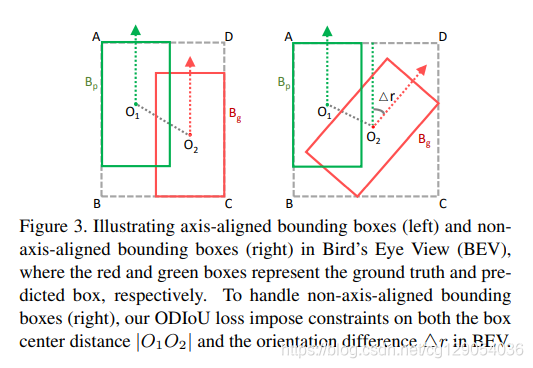

在 hard 目标监督训练中，通常采用 Smooth-L1 损失来约束边界框回归。然而，由于室外场景中的远距离和遮挡，很难从稀疏点云中获得足够信息来精确地预测边界框。为了更好地利用 hard 目标来预测边界框，设计了 方向感知distance-IoU损失(ODIOU)，关注边界框中心的对准以及预测和真值边界框之间的方向，如下图所示。

在这里插入图片描述
引入预测框与真值框3D中心的约束，以最小化中心不对齐；同时设计了在预测 BEV上的方向约束，进一步减少方向差别问题，本文提出方向距离损IoU损失公式如下：
$Lboxs=1−IoU⁡(Bp,Bg)+c2d2+γ(1−∣cos⁡(△r)∣)\mathcal{L}_{b o x}^{s}=1-\operatorname{IoU}\left(B_{p}, B_{g}\right)+\frac{c^{2}}{d^{2}}+\gamma(1-|\cos (\triangle r)|)$

对于边界框分类损失，使用 Focal loss；方向分类损失，使用交叉熵损失。student SSD的总损失为：
$c)\mathcal{L}_{\text {student }}=\mathcal{L}_{\mathrm{cls}}^{s}+\omega_{1} \mathcal{L}_{\text {box }}^{s}+\omega_{2} \mathcal{L}_{\text {dir }}^{s}+\mu_{t}\left(\mathcal{L}_{\mathrm{cls}}^{c}+\mathcal{L}_{\text {box }}^{c}\right)$
