简介

       在银行、银联、第三方支付等金融系统中，对银行卡密码等信息的加解密，对交易数据的加解密无处不在，在商场刷卡消费的POS机，在ATM机器取款等都需要对数据加密以保护数据安全，不被窃取。

本文主要对POS机的安全处理和对银行卡的密码加解密的梳理，由于传统POS是存在时间最长，接受最广的一种非现金支付方式，它的安全方案被后来的各种新型支付方式借鉴，比如支付宝和微信的扫码支付。所以，只要理解了POS的安全原理，再理解其它新型支付的安全几乎没有难处。

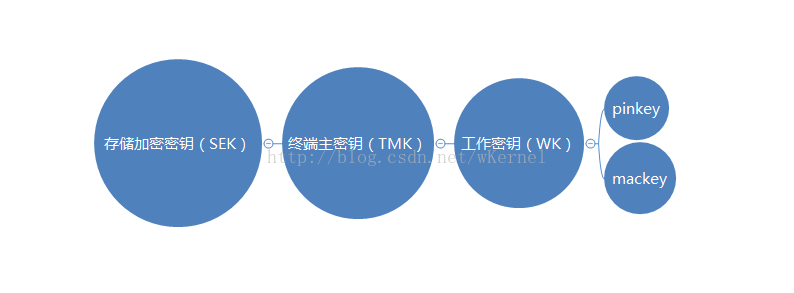

POS机的安全加密各密钥关系：

存储加密密钥 Storing encryption key ；SEK

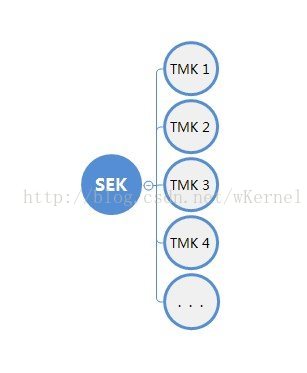

SEK，通过SEK生成N个终端主密钥（TMK），也就是说TMK被SEK加密保护。

终端主密钥terminal master key；TMK

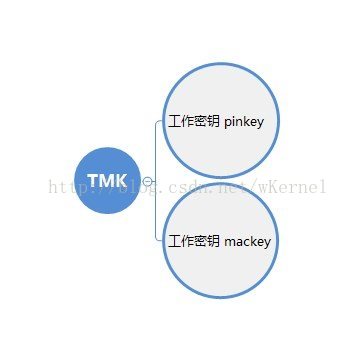

TMK加密工作密钥PINkey和MACkey，这样工作密钥从银行后台传输到POS的路途，即使被截取，也是密文，不会出现密钥泄漏的风险。

主密钥，两边相同的值，一般是16字节，32个字符，如：1a3ff4….

通过主密钥可以生成终端主密钥（TMK），其实使用的是加密算法，使用主密钥解密可以得到明文。



由于密钥的明文没有人完全知道，仅仅知道一部分，或者一个分量。那么，两个系统之间，或者设备和系统之间怎么MAC一直过不去，双方需要核对主密钥知否一致，因为密钥不一致肯定过不去。数据一致，算法一致，密钥一致，结果一定一致。



终端主密钥：存入密码键盘内。

工作密钥 working key； WK

工作密钥主要分PIN key、MAC key，PIN key加密银行卡密码，保护密码不泄漏；MAC key加密交易数据，保证交易数据在传输中不被篡改。

 工作密钥由银行后台生成，POS可通过签到经常更新。后台将工作密钥使用TMK加密后形成密文，再传输给POS。

• 工作密钥：PINKey

持卡人在设备上输入的密码被PINKEYj加密，加密后的密文被送到中心系统，中心系统使用相同的PINKEY对密文解密。

PINKEY由中心系统生成，通过签到的方式下发到设备中。

PINKEY的长度一般为32个字符，如：1fadfasdfasdfsadfasfdasdf

• 工作密钥MacKey

 银联对名词有专门的解释，参见 银行卡联网联合规范或中国银联POS终端规范：

 发卡银行是指你手里的银行卡在哪家银行办理，该银行就是这张卡的发卡银行。发卡银行指总行。比如：xxx支行，xxx银行。

 持卡人，持卡人不一定是银行卡户名对应的人，在消费场景中，使用银行卡来刷卡支付商品或服务费用的人为持卡人。例如：你接受推拿服务，应该支付服务费用。

密钥校验值 check value

这就需要使用校验值，双方的校验值一致时，说明密钥的明文一致，因为校验值的算法是固定的，使用密钥明文加密8字节0得到。

金融系统中银行卡密码的加密

在交易发起方，对银行卡密码加密，加密后传输到下一个节点，下一个节点可能是银联，也可能是某第三方支付公司，也可能是银行，需要看具体的业务模式。



一般我们在酒店、商场刷卡消费时，终端（POS）对持卡人输入的密码加密，然后传到后台，后台对密码做转加密后，送到银行，银行确认密码正确性，决定是否打印刷卡小票。



•  终端（POS）对密码的加密

终端的密码输入键盘是一个经过银联认证的特殊设备，可能保证输入的密码不会被窃取，当用户输入密码按确认后，键盘会使用内部的密钥（PINKEY）对密码做加密处理，加密后的密文同其他金融数据一起，上送到后台，等待后台的交易反馈。

• 后台对密码的转加密

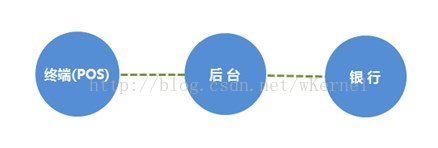

先说说为什么要转加密，终端与后台之间，这一段线路有双方约定的安全密钥，而后台到银行这段线路也约定有安全密钥，也就是说，在一个常见的金融交换系统中，一般有三个节点（终端、后台、银行），如下图：

后台对终端上送的密码解密，再使用于银行之间的密钥加密，这个过程一般在加密机内部完成，也就是说我们看不到解密后的密码。当然，如果后台没有使用加密机，而使用解密程序，那么密码一定可以看见。

• 银行对密码的验证

银行对密码的验证很好理解，发卡银行对密码验证，这个没有什么难以理解，银行存储了每一张银行卡的密码（一般以密文的形成存储）；

银行对密码解密后，在使用特定的算法加密，加密的结果与存书的密码比较，如果密文一致，说明密码正确。

金融系统中卡片磁道信息的加密与解密

待补充。

金融系统中交易报文的MAC计算方法

待补充。

金融系统中的安全比较复杂，尤其是MAC计算，可能花一周时间都调不通；
