运行环境：

win10 + anaconda3-spyder + python3.7.4 + tensorflow2.0.0

首先需要安装两个包pydot和graphviz，不然会报错：

Failed to import pydot. You must install pydot and graphviz for `pydotprint` to work.

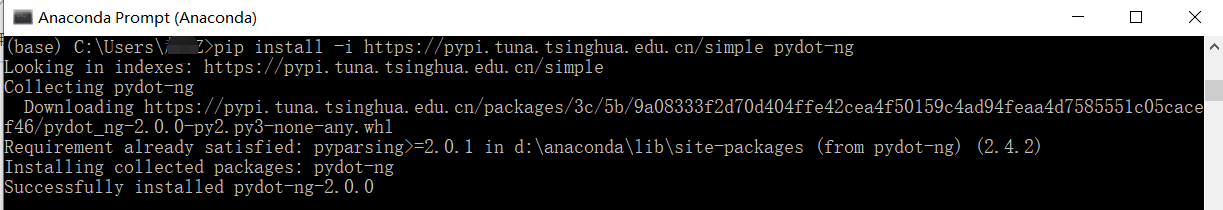

然后去anaconda prompt 里去install，命令如下：

pip install -i https://pypi.tuna.tsinghua.edu.cn/simple pydot-ng

【注意】：需要注意的是pydot与pydot-ng的区别，pydot是对应python2的旧版本，python-ng是兼容python2与python3的新版本，刚开始就安装的是pydot，可视化的时候依然报错：Failed to import pydot. You must install pydot and graphviz for `pydotprint`。

这样就安装成功了。



接下来，就是要安装了Graphviz。

官网下载一个.msi文件。

（到官网https://graphviz.gitlab.io/download/自己找，win系统可以直接点击下面这个链接：https://graphviz.gitlab.io/_pages/Download/Download_windows.html）

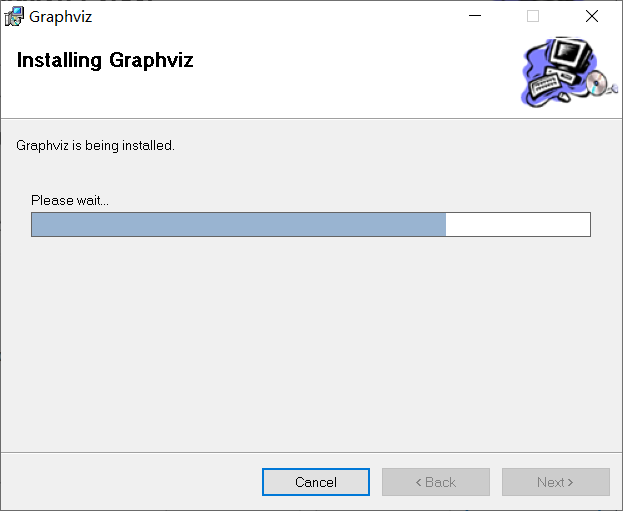

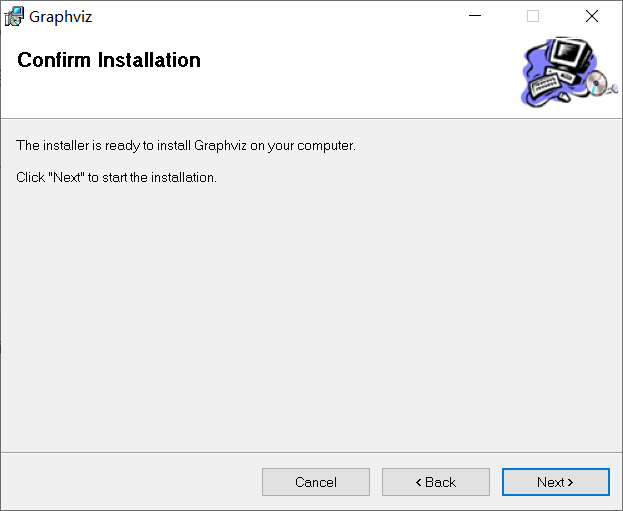

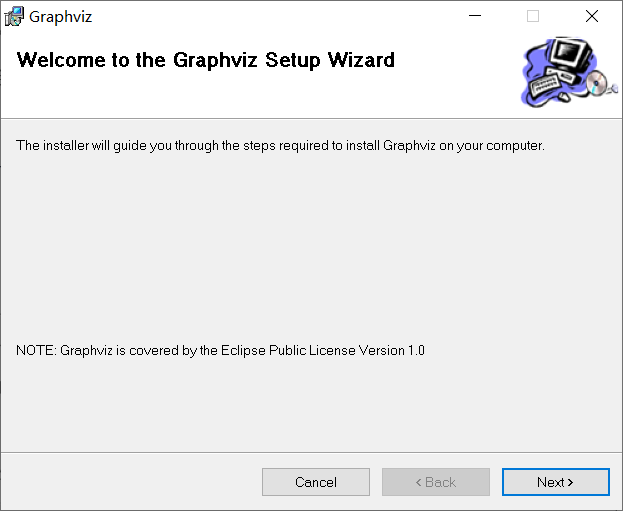

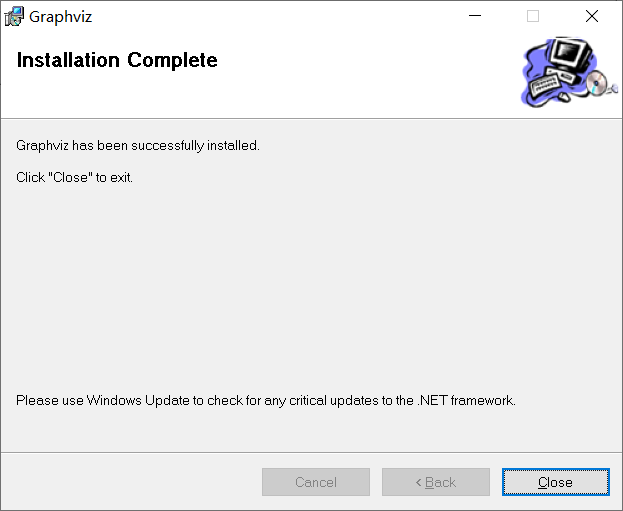

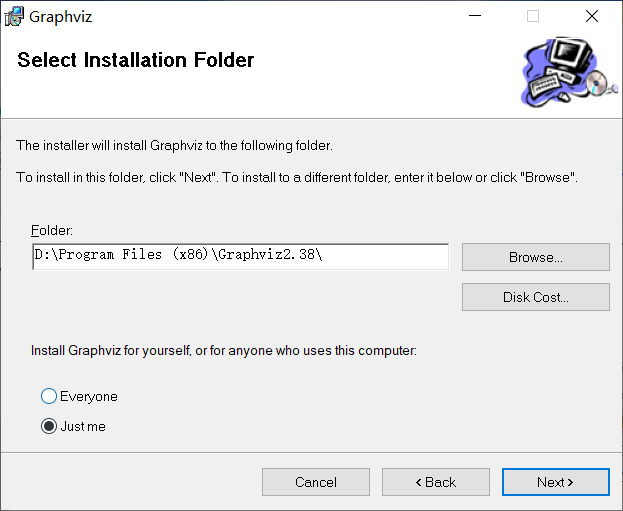

下载完后进行安装。





然后添加到将对应的bin目录的路径添加到系统环境变量中。

学了一招，下面这样也可以添加环境变量？（但是我是老老实实手动添加的）

注意下面这样用的时候，别忘了分号！！

import os
os.environ["PATH"] += ";路径"

检验安装成功：

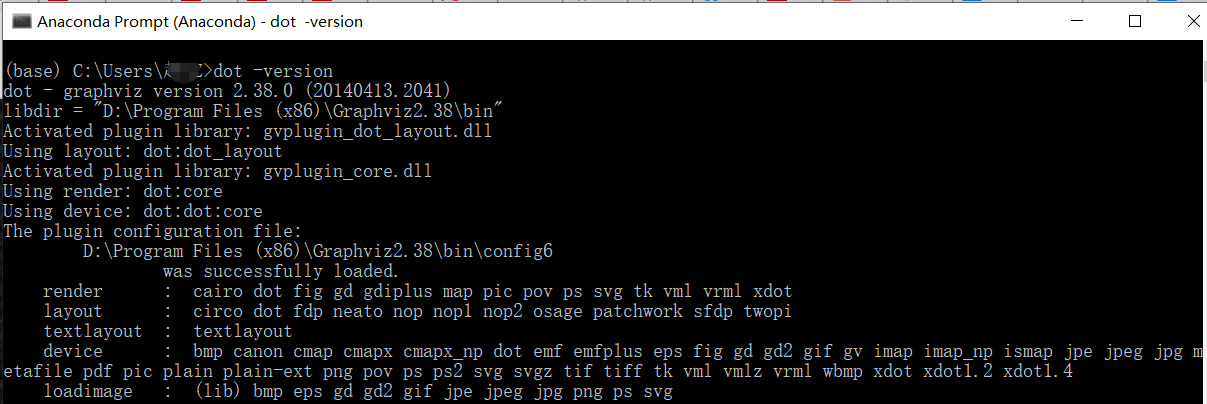

打开windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。如图：

两个依赖包都安装成功后，重启spyder，建立model。

接下来，终于可以可视化模型啦。

导入模块，即可使用。（记得重启spyder哦）

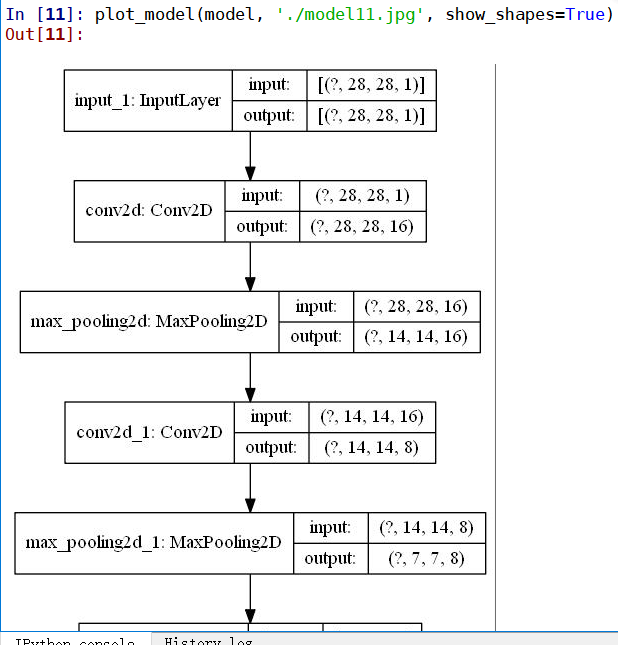

from tensorflow.keras.utils import plot_modelplot_model(model, './model11.jpg', show_shapes=True)

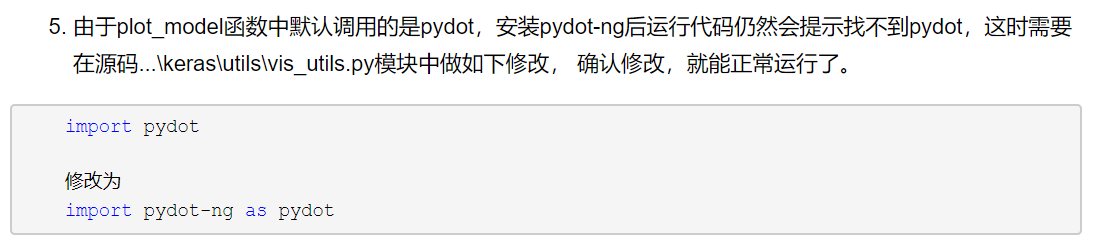

ps:看到一篇博客里面写可能会出现这种错误？（如果按照上述过程，依旧未能正常运行的话，就参考一下下面这种情况。）
