Microsoft Azure 中的 SharePoint Server 2013 灾难恢复

摘要: 使用 Azure,你可以为内部部署 SharePoint 服务器场创建灾难恢复环境。本文介绍如何设计和实施此解决方案。

观看 SharePoint Server 2013 灾难恢复概述视频



当灾难袭击你的 SharePoint 内部部署环境时,头等大事是迅速使系统恢复运行。如果你已有备份环境在 Microsoft Azure 中运行,SharePoint 灾难恢复将更加快速、轻松。本视频介绍 SharePoint 温故障转移环境的主要概念,并补充了本文中提供的完整详细信息。

将本文与以下解决方案模型结合使用: Microsoft Azure 中的 SharePoint 灾难恢复 。

Azure 中的 SharePoint 灾难恢复过程

PDF | Visio

使用 Azure 基础结构服务进行灾难恢复

很多组织没有 SharePoint 的灾难恢复环境,因为在内部构建和维护此环境非常昂贵。Azure 基础结构服务提供了灾难恢复环境极具吸引力的选项,这些选项更加灵活且成本比内部部署方案要低。

使用 Azure 基础结构服务的优点如下:

  • 资源成本更低 维护和支付比内部部署灾难恢复环境更少的资源。资源数量取决于你选择的灾难恢复环境:冷备用、温备用或热备用。

  • 资源灵活性更高 如果发生灾难,轻松扩展恢复 SharePoint 服务器场以满足负载要求。当你不再需要这些资源时,进行缩放。

  • 数据中心承诺更低 使用 Azure 基础结构服务,而不是在其他地区投资建设辅助数据中心。

对于刚刚开始接触灾难恢复的组织,提供不太复杂的选项;对于具有高弹性要求的组织,则提供一些高级选项。当环境承载在云平台上时,冷备用、温备用和热备用环境的定义略有不同。下表介绍了在 Azure 中构建 SharePoint 恢复场的环境。

表:恢复环境

恢复环境的类型说明
热备用 设置并更新一个完全大小的服务器场,且以备用状态运行。
温备用 已构建服务器场,虚拟机正在运行并且已更新。
恢复包括附加内容数据库、设置服务应用程序和爬网内容。
服务器场可以是生产服务器场的较小版本,它可以向外扩展以便为整个用户群提供服务。
冷备用 服务器场已完全构建,但虚拟机已停止。
维护环境包括偶尔启动虚拟机,以及修补、更新和验证环境。
启动完整环境发生灾难时。

请务必评估你的组织的恢复时间目标 (RTO) 和恢复点目标 (RPO)。这些要求确定了哪个环境是最适合贵组织的投资。

本文中的指南介绍如何实现温备用环境。你也可以对其进行调整使其适合冷备用环境,尽管你需要执行一些其他步骤才能支持此类环境。本文不会介绍如何实现热备用环境。

有关灾难恢复解决方案的详细信息,请参阅 High availability and disaster recovery concepts in SharePoint 2013和Choose a disaster recovery strategy for SharePoint 2013。

解决方案描述

温备用灾难恢复解决方案需要以下环境:

  • 内部部署 SharePoint 生产服务器场

  • Azure 中的恢复 SharePoint 服务器场

  • 两个环境之间的站点到站点 VPN 连接

下图说明了这三个元素。

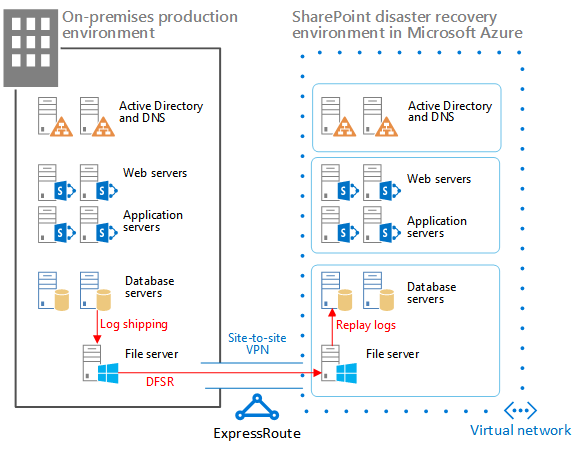

图:Azure 中温备用解决方案的元素

Azure 中 SharePoint 温备用状态解决方案的元素

SQL Server 日志传送与分布式文件系统复制 (DFSR) 用于将数据库备份和事务日志复制到 Azure 中的恢复场:

  • DFSR 将日志从生产环境传输到恢复环境。在 WAN 方案中,DFSR 比将日志直接传输到 Azure 中的辅助服务器更有效。

  • 日志将重播到 Azure 恢复环境中的 SQL Server。

  • 你不会在恢复环境中附加日志传送的 SharePoint 内容数据库,除非执行恢复操作。

执行下列步骤,恢复服务器场:

  1. 停止日志传送。

  2. 停止接受到主服务器场通信。

  3. 重播最后的事务日志。

  4. 将内容数据库附加到服务器场。

  5. 从复制的服务数据库中还原服务应用程序。

  6. 将域名系统 (DNS) 记录更新为指向恢复场。

  7. 启动完全爬网。

我们建议你定期演练这些步骤并进行记录,以确保在线恢复顺利运行。附加内容数据库和恢复服务应用程序可能需要一些时间,并且通常涉及一些手动配置。

执行恢复后,此解决方案将提供下表中列出的项目。

表:解决方案恢复目标

说明
网站和内容 网站和内容在恢复环境中可用。
新的搜索实例 在此温备用解决方案中,不会从搜索数据库还原搜索。恢复场中的搜索组件尽可能配置得与生产服务器场类似。网站和内容还原后,会启动完全爬网以重建搜索索引。你不需要等待爬网完成,即可使网站和内容可用。
服务 将数据存储在数据库中的服务从日志传送的数据库还原。不在数据库中存储数据的服务则直接启动。
并非数据库的所有服务都需要还原。下列服务不需要从数据库还原,在故障转移后可以直接启动:
Usage and Health Data Collection
State service
Word Automation
任何其他不使用数据库的服务

你可以与 Microsoft 咨询服务 (MCS) 或合作伙伴合作以实现更复杂的恢复目标。下表中汇总了详细信息。

表:可以由 MCS 或合作伙伴解决的其他项目

说明
正在同步的自定义场解决方案 理想情况下,恢复场的配置与生产服务器场相同。你可以与顾问或合作伙伴合作,评估是否复制了自定义服务器场解决方案,以及是否制定了将两个环境保持同步的流程。
到内部部署数据源的连接 将连接复制到后端数据系统可能并不实用,例如备份域控制器 (BDC) 连接和搜索内容源。
搜索还原方案 由于企业搜索部署通常非常独特且复杂,从数据库还原搜索需要更大的投资。你可以与顾问或合作伙伴合作,以确定并实施贵组织可能需要的搜索还原方案。

本文中提供的指南假定已设计和部署内部部署服务器场。

详细体系结构

理想情况下,Azure 中的恢复服务器场配置与内部部署服务器场相同,其中包括以下内容:

  • 服务器角色的表示形式相同

  • 自定义配置相同

  • 搜索组件的配置相同

Azure 中的环境可以是生产服务器场的较小版本。如果你计划在故障转移后向外扩展恢复场,必须对每种类型的服务器进行初始表示。

某些配置可能无法在故障转移环境中复制。请务必测试故障转移过程和环境,确保故障转移服务器场提供预期的服务级别。

此解决方案不会规定 SharePoint 服务器场的特定拓扑。此解决方案的焦点是将 Azure 用于故障转移服务器场,并在两个环境之间实施日志传送和 DFSR。

温备用环境

在温备用环境中,Azure 环境中的所有虚拟机均正常运行。环境已准备就绪,可用于故障转移练习或事件。

下图说明了从内部部署 SharePoint 服务器场到基于 Azure 的 SharePoint 服务器场(配置为温备用环境)的灾难恢复解决方案。

图:生产场和温备用状态恢复场的拓扑和主要元素

SharePoint 服务器场和温备用状态恢复场的拓扑

在此图中:

  • 两个环境并排显示:内部部署 SharePoint 服务器场和 Azure 中的温备用服务器场。

  • 每个环境包含一个文件共享。

  • 每个服务器场包含四层。为实现高可用性,每一层包含两台服务器或为特定角色配置得相同的虚拟机,如前端服务、分布式缓存、后端服务和数据库。在此图中,调用特定的组件并不重要。两个服务器场的配置相同。

  • 第四层是数据库层。日志传送用于将日志从本地环境中的辅助数据库服务器复制到同一环境中的文件共享。

  • DFSR 将本地环境中的文件共享复制到 Azure 环境中的文件共享

  • 日志传送将日志从 Azure 环境中的文件共享中继到恢复环境中 SQL Server AlwaysOn 可用性组的主副本。

冷备用环境

在冷备用环境中,大部分 SharePoint 服务器场虚拟机都可以关闭。(建议有时启动虚拟机,例如每两周或一次或一个月一次,以便每个虚拟机可与域同步。)Azure 恢复环境中的下列虚拟机必须保持运行状态,以确保日志传送和 DFSR 持续运行:

  • 文件共享

  • 主数据库服务器

  • 至少一个运行 Windows Server Active Directory 域服务和 DNS 的虚拟机

下图显示了文件共享虚拟机和主 SharePoint 数据库虚拟机正在运行的 Azure 故障转移环境。所有其他 SharePoint 虚拟机都已停止。运行 Windows Server Active Directory 和 DNS 的虚拟机不会显示。

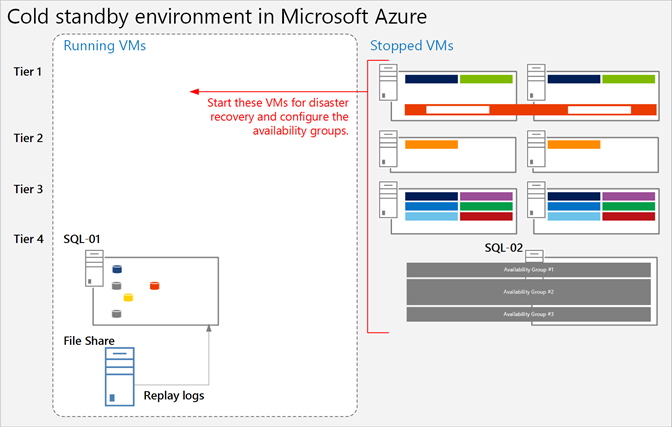

图:包含运行的虚拟机的冷备用恢复场

Azure 中 SharePoint 冷备用状态解决方案的元素

故障转移到冷备用环境之后,所有虚拟机都将启动,必须配置实现数据库服务器高可用性的方法,例如 SQL Server AlwaysOn 可用性组。

如果实施了多个存储组(数据库分布在多个 SQL Server 高可用性集之间),则每个存储组的主数据库都必须处于运行状态以接受与其存储组关联的日志。

技能和经验

此灾难恢复解决方案中使用了多种技术。要确保这些技术按预期交互,内部部署和 Azure 环境中的每个组件都必须正确安装和配置。我们建议设置此解决方案的用户或团队具有下列文章中所述技术的丰富工作知识和动手技能:

  • 分布式文件系统 (DFS) 复制服务

  • Windows Server 故障转移群集 (WSFC) 与 SQL Server

  • AlwaysOn 可用性组 (SQL Server)

  • SQL Server 数据库的备份和还原

  • SharePoint Server 2013 安装和服务器场部署

  • Microsoft Azure

最后,我们建议使用脚本编程技能,你可以用于将与这些技术相关的任务自动化。可以使用可用的用户界面完成此解决方案中所述的所有任务。但是,手动方法可能非常耗时且容易出现错误,并会交付不一致的结果。

除了 Windows PowerShell 之外,还有用于 SQL Server、SharePoint Server 和 Azure 的 Windows PowerShell 库。不要忘记 T-SQL,它还可以帮助减少配置和维护灾难恢复环境所需的时间。

灾难恢复路线图

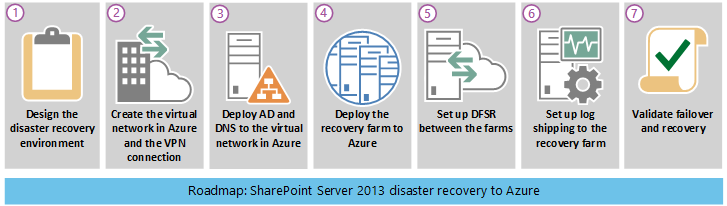

SharePoint 灾难恢复路线图的可视化表示。

此路线图假定你已经在生产中部署了 SharePoint Server 2013 服务器场。

表:灾难恢复路线图

阶段说明
阶段 1 设计灾难恢复环境。
阶段 2 创建 Azure 虚拟网络和 VPN 连接。
阶段 3 将 Windows Active Directory 和域名服务部署到 Azure 虚拟网络。
阶段 4 将 SharePoint 恢复场部署到 Azure 中。
阶段 5 设置场之间的 DFSR。
阶段 6 设置到恢复场的日志传送。
阶段 7 验证故障转移和恢复解决方案,其中包括以下过程和技术:
停止日志传送。
将备份还原。
对内容爬网。
恢复服务。
管理 DNS 记录。

阶段 1:设计灾难恢复环境

使用 SharePoint 2013 的 Microsoft Azure 体系结构中的指导设计灾难恢复环境,包括 SharePoint 恢复场。 您可以使用 Azure Visio 文件中的 SharePoint 灾难恢复解决方案中的图形来启动设计过程。 我们建议你先设计整个环境,然后开始在 Azure 环境中执行任何工作。

除了 SharePoint 2013 的 Microsoft Azure 体系结构中提供的虚拟网络、VPN 连接、Active Directory 和 SharePoint 服务器场设计指导外,请务必将文件共享角色添加到 Azure 环境。

要在灾难恢复解决方案中支持日志传送,应将文件共享虚拟机添加到数据库角色驻留的子网。文件共享还充当 SQL Server AlwaysOn 可用性组多数节点的第三个节点。对于使用 SQL Server AlwaysOn 可用性组的标准 SharePoint 服务器场,这是建议配置。

 备注

必须查看使数据库参与 SQL Server AlwaysOn 可用性组的先决条件。有关详细信息,请参阅针对 AlwaysOn 可用性组的先决条件、限制和建议。

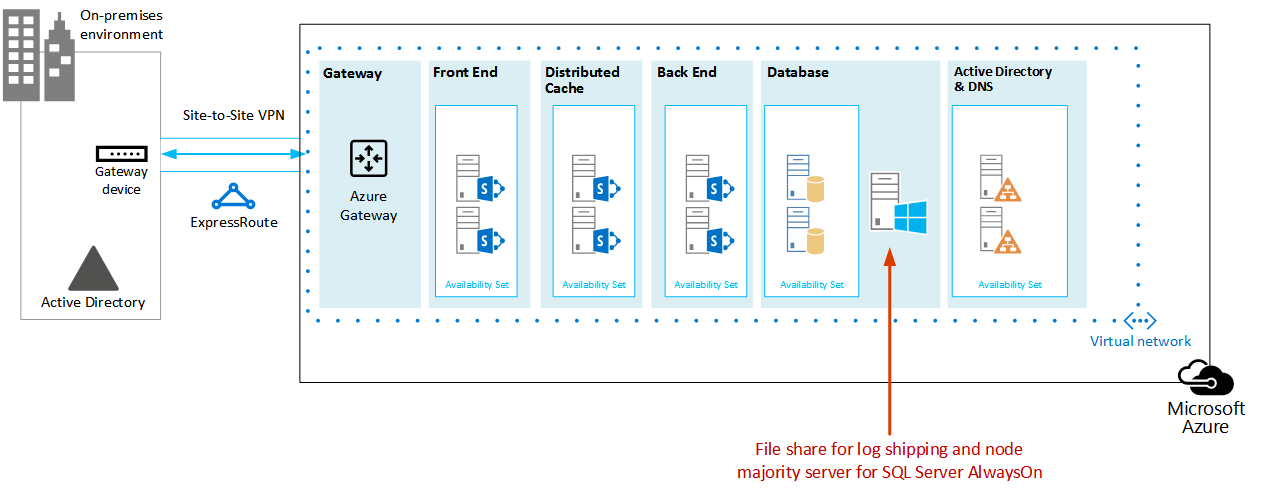

图:用于灾难恢复解决方案的文件服务器的放置

显示添加到包含 SharePoint 数据库服务器角色的同一云服务的文件共享虚拟机。

在此图中,文件共享虚拟机将添加到 Azure 中包含数据库服务器角色的相同子网中。请勿将文件共享虚拟机添加到具有其他服务器角色的可用性集,例如 SQL Server 角色。

如果你关注日志的高可用性,请考虑采取其他方法,即使用 Azure Blob 存储服务进行 SQL Server 备份和还原。这是 Azure 中的新增功能,可将日志直接保存到 Blob 存储 URL。此解决方案不包括有关使用此功能的指导。

在设计恢复场时,请牢记,成功的灾难恢复环境能够准确反映你想要恢复的生产服务器场。恢复场的大小不是恢复场设计、部署和测试中最重要的因素。恢复场规模因组织而异,具体取决于组织的需求。在出现短暂中断时,它可能会使用向下伸缩的服务器场,或者直到性能和容量需求要求你扩展服务器场。

将恢复场尽量配置得与生产服务器场相同,以便其满足服务级别协议 (SLA) 要求并提供支持业务所需的功能。当你设计灾难恢复环境时,还需审核生产环境的变更管理过程。我们建议你按与生产环境相同的间隔更新恢复环境,以将变更管理过程扩展到恢复环境。作为变更管理过程的一部分,我们建议你维护一张详细的服务器场配置、应用程序和用户清单。

阶段 2:创建 Azure 虚拟网络和 VPN 连接

将本地网络连接到 Microsoft Azure 虚拟网络 介绍如何在 Azure 中规划和部署虚拟网络以及如何创建 VPN 连接。请按照相应主题中的指导完成下列过程:

  • 规划虚拟网络的专用 IP 地址空间。

  • 规划虚拟网络的路由基础结构更改。

  • 规划发送到本地 VPN 设备以及从本地 VPN 设备发出的流量的防火墙规则。

  • 在 Azure 中创建跨部署虚拟网络。

  • 配置本地网络和虚拟网络之间的路由。

阶段 3:将 Active Directory 和域名服务部署到 Azure 虚拟网络

此阶段包括将 Windows Server Active Directory 和 DNS 部署到混合方案中的 虚拟网络,如 SharePoint 2013 的 Microsoft Azure 体系结构中所述以及下图中所示。

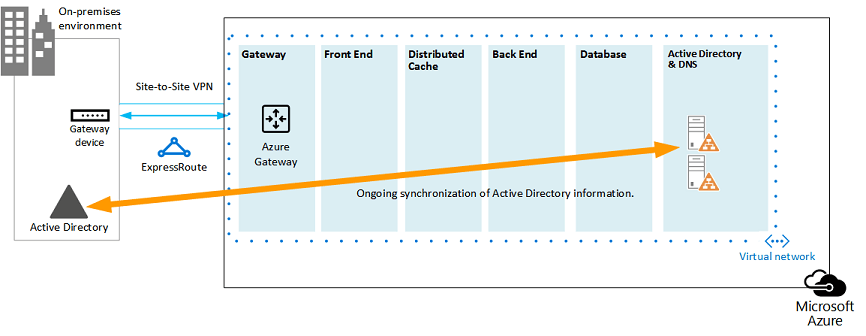

图:混合 Active Directory 域配置

部署到 Azure 虚拟网络和 SharePoint 服务器场子网的两个虚拟机是副本域控制器和 DNS 服务器

在此图中,将两个虚拟机部署到相同的子网中。这两个虚拟机分别托管两个角色:Active Directory 和 DNS。

在 Azure 中部署 Active Directory 之前,阅读在 Azure 虚拟机上部署 Windows Server Active Directory 的指南。这些指南将帮助你确定你的解决方案是否需要不同的体系结构或不同的配置设置。

有关在 Azure 中设置域控制器的详细指导,请参阅在 Azure 虚拟网络中安装副本 Active Directory 域控制器。

在此阶段之前,你没有向虚拟网络部署虚拟机。用于承载 Active Directory 和 DNS 的虚拟机可能不是你的解决方案需要的最大虚拟机。在部署这些虚拟机之前,首先创建你计划在虚拟网络中使用的最大虚拟机。这有助于确保你的解决方案在 Azure 中被标记为允许你需要的最大大小。目前不需要配置此虚拟机。只需进行创建,然后放到一旁。如果不这样做,你稍后在尝试创建更大的虚拟机时可能会受到限制,编写本文时此问题尚未解决。

阶段 4:在 Azure 中部署 SharePoint 恢复场

根据你的设计规划,在 虚拟网络 中部署 SharePoint 服务器场。在 Azure 中部署 SharePoint 角色之前,查看在 Azure 基础结构服务上规划 SharePoint 2013 对你有一定的帮助。

考虑在构建概念证明环境时了解到的以下做法:

  • 通过使用 Azure 门户或 PowerShell 创建虚拟机。

  • Azure 和 Hyper-V 不支持动态内存。请确保在你的性能和容量规划中考虑到了这一点。

  • 通过 Azure 界面重新启动虚拟机,而不是在虚拟机登录时。使用 Azure 界面会更顺利,并且更易于预测。

  • 如果你想关闭某个虚拟机以节约成本,请使用 Azure 界面。如果你在虚拟机登录时关闭,费用仍会累计。

  • 使用虚拟机的命名约定。

  • 注意虚拟机部署在哪个数据中心位置。

  • SharePoint 角色不支持 Azure 中的自动缩放功能。

  • 请勿在将要还原的服务器场中配置项目,例如网站集。

阶段 5:设置场之间的 DFSR

要使用 DFSR 设置文件复制,请使用 DNS Management 管理单元。但是在 DFSR 设置之前,请登录到你的内部部署文件服务器和 Azure 文件服务器,并在 Windows 中启用服务。

从服务器管理器仪表板中,完成以下步骤:

  • 配置本地服务器。

  • 启动"添加角色和功能向导"。

  • 打开"文件和存储服务"节点。

  • 选择"DFS 命名空间"和"DFS 复制"。

  • 单击"下一步"完成向导步骤。

下表提供了指向 DFSR 参考文章和博客文章的链接。

表:DFSR 的参考文章

标题说明
复制 DFS 管理 TechNet 主题,包含复制链接
DFS 复制:生存指南 Wiki,包含 DFS 信息的链接
DFS 复制:常见问题 DFS 复制 TechNet 主题
Jose Barreto 的博客 由 Microsoft 文件服务器团队首席项目经理撰写的博客
Microsoft 存储团队 - 文件柜博客 关于 Windows Server 中的文件服务和存储功能的博客

阶段 6:设置到恢复场的日志传送

日志传送是在此环境中设置灾难恢复的关键组件。你可以使用日志传送,将数据库的事务日志文件从主数据库服务器实例自动传送到辅助数据库服务器实例。要设置日志传送,请参阅Configure log shipping in SharePoint 2013。

 重要

SharePoint Server 中的日志传送支持仅限于特定数据库。有关详细信息,请参阅 SharePoint 数据库的受支持的高可用性和灾难恢复选项 (SharePoint 2013)。

阶段 7:验证故障转移和恢复

最后这一阶段的目的是验证灾难恢复解决方案按计划运行。为此,请创建一个故障转移事件,关闭生产服务器场并启动恢复场以进行替换。您可以手动或使用脚本启动故障转移方案。

第一步是停止对服务器场服务或内容的传入用户请求。你可以通过禁用 DNS 条目或关闭前端 Web 服务器来执行此操作。服务器场关闭后,你可以故障转移到恢复场。

停止日志传送

你必须在服务器场恢复之前停止日志传送。首先在 Azure 中的辅助服务器上停止日志传送,然后在内部部署主服务器上停止日志传送。使用以下脚本,首先在辅助服务器上,然后在主服务器上停止日志传送。脚本中的数据库名称可能不同,具体取决于你的环境。

复制

-- This script removes log shipping from the server.
-- Commands must be executed on the secondary server first and then on the primary server.SET NOCOUNT ON
DECLARE  @PriDB nvarchar(max)
,@SecDB nvarchar(250)
,@PriSrv nvarchar(250)
,@SecSrv nvarchar(250)Set @PriDB= ''
SET @PriDB = UPPER(@PriDB)
SET @PriDB = REPLACE(@PriDB, ' ', '')
SET @PriDB = '''' + REPLACE(@PriDB, ',', ''', ''') + ''''Set @SecDB = @PriDBExec ( 'Select  ''exec master..sp_delete_log_shipping_secondary_database '' + '''''''' + prm.primary_database +  ''''''''
from msdb.dbo.log_shipping_monitor_primary prm INNER JOIN msdb.dbo.log_shipping_primary_secondaries sec  ON  prm.primary_database=sec.secondary_database
where prm.primary_database in ( ' + @PriDB + ' )')Exec ( 'Select  ''exec master..sp_delete_log_shipping_primary_secondary '' + '''''''' + prm.Primary_Database + '''''', '''''' + sec.Secondary_Server + '''''', '''''' + sec.Secondary_database + ''''''''
from msdb.dbo.log_shipping_monitor_primary prm INNER JOIN msdb.dbo.log_shipping_primary_secondaries sec  ON  prm.primary_database=sec.secondary_database
where prm.primary_database in ( ' + @PriDB + ' )')Exec ( 'Select  ''exec master..sp_delete_log_shipping_primary_database '' + '''''''' + prm.primary_database +  ''''''''
from msdb.dbo.log_shipping_monitor_primary prm INNER JOIN msdb.dbo.log_shipping_primary_secondaries sec  ON  prm.primary_database=sec.secondary_database
where prm.primary_database in ( ' + @PriDB + ' )')Exec ( 'Select  ''exec master..sp_delete_log_shipping_secondary_primary '' + '''''''' + prm.primary_server + '''''', '''''' + prm.primary_database +  ''''''''
from msdb.dbo.log_shipping_monitor_primary prm INNER JOIN msdb.dbo.log_shipping_primary_secondaries sec  ON  prm.primary_database=sec.secondary_database
where prm.primary_database in ( ' + @PriDB + ' )')

将备份还原

备份必须按其创建的顺序还原。在还原特定事务日志备份之前,你必须首先在不回滚未提交的事务的情况下,还原下列之前的备份(即,使用 WITH NORECOVERY):

  • 完整的数据库备份和最新的差异备份 - 还原在执行特定事务日志备份之前创建的备份(如果存在)。在最新的完整或差异数据库备份创建之前,数据库使用完整恢复模型或大容量日志恢复模型。

  • 所有事务日志备份 - 还原在执行完整数据库备份或差异备份(如果还原其中一个)之后,执行特定事务日志备份之前创建的备份。日志备份必须按其创建顺序应用,日志链中没有任何间隔。

要恢复辅助服务器上的内容数据库以便由网站呈现,请在恢复之前移除所有数据库连接。要还原数据库,请运行以下 SQL 语句。

复制

restore database WSS_Content with recovery

 重要

明确使用 T-SQL 时,在每个 RESTORE 语句中指定 WITH NORECOVERY 或 WITH RECOVERY 以消除歧义这在编写脚本时非常重要。还原完整和差异备份后,可以在 SQL Server Management Studio 中还原事务日志。此外,由于日志传送已停止,内容数据库处于备用状态,因为你必须将状态更改为完全访问。

在 SQL Server Management Studio 中,右键单击“WSS_Content”**** 数据库,依次指向“任务”**** > “还原”****,再单击“事务日志”****(如果还没有还原完整备份,则不可用)。有关详细信息,请参阅还原事务日志备份 (SQL Server)。

对内容源进行爬网

你必须为每个内容源启动完整爬网以还原 Search Service。请注意,你会丢失内部部署服务器场的部分分析信息,例如搜索建议。在启动完整爬网之前,请使用 Windows PowerShell cmdlet Restore-SPEnterpriseSearchServiceApplication 并指定日志传送和复制的搜索管理数据库 Search_Service__DB_。此 cmdlet 将提供搜索配置、架构、托管属性、规则和源,并创建一组默认的其他组件。

要启动完全爬网,请完成以下步骤:

  1. 在 SharePoint 2013 管理中心中,转到"应用程序管理">"服务应用程序">"管理服务应用程序",然后单击你要爬网的 Search Service 应用程序。

  2. 在"搜索管理"页上,单击"内容源",指向你需要的内容源,单击箭头,然后单击"启动完整爬网"。

恢复服务器场服务

下表显示如何恢复已对数据库进行日志传送的服务、具有数据库但不建议使用日志传送进行还原的服务,以及没有数据库的服务。

 重要

将内部部署 SharePoint 数据库还原到 Azure 环境中将不会恢复任何尚未手动安装在 Azure 中的 SharePoint 服务。

表:服务应用程序数据库引用

从已进行日志传送的数据库还原这些服务这些服务具有数据库,但我们建议你直接启动这些服务,无需还原其数据库这些服务不在数据库中存储任何数据;请在故障转移后启动这些服务
机器翻译服务
Managed Metadata Service
Secure Store Service
User Profile。(仅支持配置文件和社交标签数据库。不支持同步数据库。)
Microsoft SharePoint Foundation Subscription Settings Service
Usage and Health Data Collection
State service
Word Automation
Excel Services
PerformancePoint Services
PowerPoint 转换
Visio Graphics Service
工作管理

以下示例演示如何从数据库中还原 Managed Metadata Service。

需使用现有的Managed_Metadata_DB数据库。此数据库已进行日志传送,但辅助服务器场上没有活动的服务应用程序,因此需要在服务应用程序就位后进行连接。

首先,使用 New-SPMetadataServiceApplication,并使用已还原数据库的名称指定 DatabaseName 开关。

接下来,在辅助服务器上配置新的 Managed Metadata Service 应用程序,如下所示:

  • 名称:Managed Metadata Service

  • 数据库服务器:传送的事务日志中的数据库名称

  • 数据库名称:Managed_Metadata_DB

  • 应用程序池:SharePoint 服务应用程序

管理 DNS 记录

您必须手动创建 DNS 记录以指向您的 SharePoint 服务器场。

在你具有多个前端 Web 服务器的大多数情况下,利用 Windows Server 2012 中的网络负载平衡功能或硬件负载平衡器在服务器场中的 Web 前端服务器之间分发请求是明智的。网络负载平衡还可以在一个 Web 前端服务器出现故障时将请求分发到其他服务器,从而减少风险。

通常情况下,当你设置网络负载平衡时,将向群集分配单个 IP 地址。然后你在 DNS 提供程序中为指向群集的网络创建 DNS 主机。(在此项目中,我们将 DNS 服务器放置在 Azure 中,确保在出现内部部署数据中心故障时能够恢复。)例如,你可以在 DNS 管理器的 Active Directory 中创建指向负载平衡群集的 IP 地址的 DNS 记录(例如,称为 https://sharepoint.contoso.com)。

对于 SharePoint 服务器场的外部访问,可以在外部 DNS 服务器上创建一个主机记录,该服务器具有客户端在您的内部网(例如, https://sharepoint.contoso.com)上使用的、指向防火墙中的外部 IP 地址的相同 URL。 (使用此示例的最佳做法是设置拆分 DNS,以使内部 DNS 服务器对contoso.com SharePoint 场群集的授权和路由请求,而不是将 DNS 请求路由到外部 DNS 服务器。)然后,可以将外部 IP 地址映射到本地群集的内部 IP 地址,以便客户端找到他们要查找的资源。

接下来,将介绍几种不同的灾难恢复应用场景:

示例场景:由于内部部署 SharePoint 服务器场中的硬件故障,内部部署 SharePoint 服务器场不可用。 这种情况下,在你完成故障转移到 Azure SharePoint 服务器场的步骤后,你可以在恢复 SharePoint 服务器场的 Web 前端服务器上配置网络负载平衡,就像在内部部署服务器场中一样。然后你可以将内部 DNS 提供程序中的主机记录重定向为指向恢复场的群集 IP 地址。请注意,可能需要一些时间才会刷新客户端上的缓存 DNS 记录并使其指向恢复场。

示例场景:内部部署数据中心会完全中断。 此场景可能是由于自然灾害所致,例如火灾或水灾。这种情况下,对于企业来说,可能希望有一个辅助数据中心承载在另一个区域,还有具有自己的目录服务和 DNS 的 Azure 子网。与前一个灾难场景中一样,你可以将内部和外部 DNS 记录重定向为指向 Azure SharePoint 服务器场。同样,记下该 DNS 记录传播可能需要一些时间。

如果您使用以主机命名的网站集(如在以主机命名的网站集体系结构和部署(SharePoint 2013)中的建议),则您的 SharePoint 服务器场中的同一个 web 应用程序可能会有多个网站集https://sales.contoso.com , https://marketing.contoso.com其中包含唯一 DNS 名称(例如,和)。 在这种情况下,你可以为每个网站集创建指向群集 IP 地址的 DNS 记录。 请求到达 SharePoint Web 前端服务器之后,它们会将每个请求路由到相应的网站集。

Microsoft 概念证明环境

我们为此解决方案设计了概念证明环境并进行了测试。我们的测试环境的设计目标是部署和恢复已在客户环境中找到的 SharePoint 服务器场。我们进行了几种假设,但我们始终牢记,服务器场需提供所有现成功能,而无需进行任何自定义。我们使用现场和产品团队的最佳实践指南设计拓扑,确保其高可用性。

下表列出了我们为内部部署测试环境创建和配置的 Hyper-V 虚拟机。

表:用于内部部署测试的虚拟机

服务器名称。角色配置
DC1 具有 Active Directory 的域控制器。 两个处理器
从 512 MB 到 4 GB RAM
1 x 127-GB 硬盘
RRAS 配置为路由和远程访问服务 (RRAS) 角色的服务器。 两个处理器
2-8 GB 的 RAM
1 x 127-GB 硬盘
FS1 具有备份共享和 DFSR 终结点的文件服务器。 四个处理器
2-12 GB 的 RAM
1 x 127-GB 硬盘
1 x 1-TB 硬盘 (SAN)
1 x 750-GB 硬盘
SP-WFE1、SP-WFE2 前端 Web 服务器。 四个处理器
16 GB RAM
SP-APP1、SP-APP2、SP-APP3 应用程序服务器。 四个处理器
2-16 GB 的 RAM
SP-SQL-HA1、SP-SQL-HA2 数据库服务器,配置了 SQL Server 2012 AlwaysOn 可用性组以提供高可用性。此配置使用 SP-SQL-HA1 和 SP-SQL-HA2 作为主副本和辅助副本。 四个处理器
2-16 GB 的 RAM

下表介绍了我们为内部部署测试环境的前端 Web 服务器和应用程序服务器而创建和配置的 Hyper-V 虚拟机的驱动器配置。

表:用于内部部署测试的前端 Web 服务器和应用程序服务器的虚拟机驱动器要求

驱动器号尺寸目录名称路径
80 系统驱动器 :\Program Files\Microsoft SQL Server\
80 日志驱动器 (40 GB) :\Program Files\Microsoft SQL Server\MSSQL10_50.MSSQLSERVER\MSSQL\DATA
80 页面 (36 GB) :\Program Files\Microsoft SQL Server\MSSQL\DATA

下表介绍了创建和配置作为内部部署数据库服务器的 Hyper-V 虚拟机的驱动器配置。在"数据库引擎配置"页上,访问"数据目录"选项卡以设置并确认下表中所示的设置。

表:用于内部部署测试的数据库服务器的虚拟机驱动器要求

驱动器号尺寸目录名称路径
80 数据根目录 :\Program Files\Microsoft SQL Server\
500 用户数据库目录 :\Program Files\Microsoft SQL Server\MSSQL10_50.MSSQLSERVER\MSSQL\DATA
500 用户数据库日志目录 :\Program Files\Microsoft SQL Server\MSSQL10_50.MSSQLSERVER\MSSQL\DATA
500 临时数据库目录 :\Program Files\Microsoft SQL Server\MSSQL10_50.MSSQLSERVER\MSSQL\DATA
500 临时数据库日志目录 :\Program Files\Microsoft SQL Server\MSSQL10_50.MSSQLSERVER\MSSQL\DATA

设置测试环境

在不同的部署阶段,测试团队通常首先构建内部部署基础结构,然后构建相应的 Azure 环境。这反映了内部生产服务器场已在运行的常规真实案例。更为重要的是,你应该了解当前生产工作负载、容量和典型性能。除了构建可以满足业务需求的灾难恢复模型外,你还应该调整恢复场服务器的大小以交付最低级别的服务。在冷备用或温备用环境中,恢复场通常小于生产服务器场。恢复场稳定并且投入生产之后,服务器场可以向上和向外扩展以满足工作负载要求。

我们分三个阶段来部署测试环境:

  • 设置混合基础结构

  • 设置服务器

  • 部署 SharePoint 服务器场

设置混合基础结构

此阶段涉及设置内部部署服务器场的域环境以及 Azure 中的恢复场。除了与配置 Active Directory 相关的普通任务之外,测试团队还在两个环境之间实施了一个路由解决方案和 VPN 连接。

设置服务器

除了场服务器之外,还必须为域控制器设置服务器,并配置处理 RRAS 以及站点间 VPN 的服务器。为 DFSR 服务设置两个文件服务器,为测试人员设置多个客户端计算机。

部署 SharePoint 服务器场

SharePoint 服务器场分两个阶段部署,以便在必要时简化环境稳定化和故障排除。在第一个阶段中,每个服务器场部署在拓扑每一层最低数量的服务器上,以支持所需功能。

我们在创建 SharePoint 2013 服务器之前创建安装了 SQL Server 的数据库服务器。因为这是一个新部署,我们在部署 SharePoint 之前创建了可用性组。我们根据 MCS 最佳实践指南创建了三个组。

 备注

创建占位符数据库,以便你可以在执行 SharePoint 安装之前创建可用性组。有关详细信息,请参阅为 SharePoint 2013 配置 SQL Server 2012 AlwaysOn 可用性组

我们创建了服务器场并按以下顺序加入其他服务器:

  • 设置 SP-SQL-HA1 和 SP-SQL-HA2。

  • 为服务器场配置 AlwaysOn 并创建三个可用性组。

  • 将 SP-APP1 设置为承载管理中心。

  • 将 SP-WFE1 和 SP-WFE2 设置为承载分布式缓存。

在命令行运行 psconfig.exe 时,我们使用了 skipRegisterAsDistributedCachehost 参数。 有关详细信息,请参阅在 SharePoint 中规划源和分布式缓存服务 (SharePoint Server 2013)。

在恢复环境中重复以下步骤:

  • 设置 AZ-SQL-HA1 和 AZ-SQL-HA2。

  • 为服务器场配置 AlwaysOn 并创建三个可用性组。

  • 将 AZ-APP1 设置为承载管理中心。

  • 将 AZ-WFE1 和 AZ-WFE2 设置为承载分布式缓存。

配置分布式缓存并添加测试用户和测试内容后,我们开始部署的第二个阶段。此阶段需要向外扩展各层并将场服务器配置为支持服务器场体系结构中所述的高可用性拓扑。

下表介绍了我们为恢复场设置的虚拟机、子网和可用性集。

表:恢复场基础结构

服务器名称。角色配置子网可用性集
spDRAD 具有 Active Directory 的域控制器 两个处理器
从 512 MB 到 4 GB RAM
1 x 127-GB 硬盘
sp-ADservers
AZ-SP-FS 具有备份共享和 DFSR 终结点的文件服务器 A5 配置:
两个处理器
14 GB RAM
1 x 127-GB 硬盘
1 x 135-GB 硬盘
1 x 127-GB 硬盘
1 x 150-GB 硬盘
sp-databaseservers DATA_SET
AZ-WFE1、AZ -WFE2 前端 Web 服务器 A5 配置:
两个处理器
14 GB RAM
1 x 127-GB 硬盘
sp-webservers WFE_SET
AZ -APP1、AZ -APP2、AZ -APP3 应用程序服务器 A5 配置:
两个处理器
14 GB RAM
1 x 127-GB 硬盘
sp-applicationservers APP_SET
AZ -SQL-HA1、AZ -SQL-HA2 数据库服务器以及 AlwaysOn 可用性组的主副本和辅助副本 A5 配置:
两个处理器
14 GB RAM
sp-databaseservers DATA_SET

操作

测试团队将服务器场环境稳定下来并完成功能测试之后,即开始配置内部部署恢复环境所需的下列操作任务:

  • 配置完整备份和差异备份。

  • 在负责在内部部署环境和 Azure 环境之间传输事务日志的文件服务器上配置 DFSR。

  • 在主数据库服务器上配置日志传送。

  • 根据需要稳定和验证日志传送并进行故障排除。这包括标识和记录可能导致网络延迟等问题的任何行为,这些行为可能导致日志传送或 DFSR 文件同步失败。

数据库

我们的故障转移测试涉及以下数据库:

  • WSS_Content

  • ManagedMetadata

  • 配置文件数据库

  • 同步数据库

  • 社交数据库

  • 内容类型集线器(用于专用内容类型联合集线器的数据库)

疑难解答提示

本节介绍在测试过程中遇到的问题及其解决方案。

使用术语库管理工具导致了错误:"托管元数据存储或连接当前不可用。"

确保 Web 应用程序使用的应用程序池帐户具有读取术语库的权限。

自定义术语集在网站集中不可用

检查内容网站集和内容类型集线器之间是否缺少服务应用程序关联。此外,在"Managed Metadata - <网站集名称> 连接"属性屏幕中,确保此选项已启用:"此服务应用程序是栏特定的术语集的默认存储位置。"

Get-ADForest Windows PowerShell 命令会生成错误:"术语'Get-ADForest'未识别为 cmdlet、函数、脚本文件或可运行程序的名称。"

设置用户配置文件时,需要 Active Directory 林名称。在“添加角色和功能”向导中,确保已启用用于 Windows PowerShell 的 Active Directory 模块(依次转到“远程服务器管理工具”>“角色管理工具”>“AD DS 和 AD LDS 工具”**** 部分下)。此外,先运行以下命令,再使用 Get-ADForest,以确保已加载软件依赖项。

复制

Import-module servermanager
Import-module activedirectory

在"<服务器名称>"上启动"AlwaysOn_health"XEvent 会话时可用性组创建失败

确保故障转移群集中的两个节点已启动,没有暂停或停止。

SQL Server 日志传送作业失败,并显示尝试连接到文件共享时出现访问拒绝错误

确保你的 SQL Server Agent 在网络凭据而不是默认凭据下运行。

SQL Server 日志传送作业指示成功,但未复制任何文件

发生这种情况是因为可用性组的默认备份首选项是"首选辅助"。确保你是从可用性组的辅助服务器而不是主服务器运行日志传送作业,否则,作业将失败且无提示。

Managed Metadata Service(或其他 SharePoint 服务)在安装后无法自动启动

服务可能需要几分钟才能启动,具体取决于你的 SharePoint Server 的性能和当前负载。 手动单击服务的" 启动"按钮,留出足够的时间让服务器启动,并时常刷新一下服务器上的服务屏幕以监视其状态。 如果服务仍处于停止状态,启用 SharePoint 诊断日志记录,再次尝试启动服务,然后检查日志中是否包含错误。 有关详细信息,请参阅在 SharePoint 2013 中配置诊断日志记录

将 DNS 更改为 Azure 故障转移环境之后,客户端浏览器继续使用 SharePoint 网站的旧 IP 地址

你的 DNS 更改可能不会立即对所有客户端可见。在测试客户端上,从提升的命令提示符处执行以下命令,并再次尝试访问该网站。

复制

Ipconfig /flushdns

其他资源

SharePoint 数据库受支持的高可用性和灾难恢复选项

为 SharePoint 2013 配置 SQL Server 2012 AlwaysOn 可用性组

另请参阅

云应用和混合解决方案

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.mzph.cn/news/438990.shtml

如若内容造成侵权/违法违规/事实不符,请联系多彩编程网进行投诉反馈email:809451989@qq.com,一经查实,立即删除!

相关文章

ELK Stack 与 Elastic Stack 的异同点

在很多场合&#xff0c;都可以看到 ELK Stack 或者是 Elastic Stack 的介绍&#xff0c;大多数人都会产生疑问&#xff0c;这两者到底有什么区别&#xff1f;本文将介绍 ELK Stack 与 Elastic Stack 的异同点。 什么是 ELK Stack 那么&#xff0c;什么是 ELK &#xff1f; “…

详解日志采集工具--Logstash、Filebeat、Fluentd、Logagent对比

概述 常见的日志采集工具有Logstash、Filebeat、Fluentd、Logagent、rsyslog等等&#xff0c;那么他们之间有什么区别呢?什么情况下我们应该用哪一种工具? Logstash Logstash是一个开源数据收集引擎&#xff0c;具有实时管道功能。Logstash可以动态地将来自不同数据源的数据…

云计算-Linux-计算机硬件组成介绍-Linux系统目录介绍

云计算-Linux-计算机硬件组成介绍-Linux系统目录介绍 计算机硬件组成部分 这个感觉就真滴教超级小白了,但是还是讲讲吧 虽然我也感觉在这个地方讲怪怪的 输出设备:鼠标,键盘,触控板 主机设备:主机,CPU,内存,网卡,声卡,显卡 输出设备:屏幕,耳机,打印机 外部存储设备:硬盘,u盘…

rsyslog syslog详解

前言&#xff1a; rsyslog 是一个 syslogd 的多线程增强版。syslog是Linux系统默认的日志守护进程。默认的syslog配置文件是/etc/syslog.conf文件。程序&#xff0c;守护进程和内核提供了访问系统的日志信息。因此&#xff0c;任何希望生成日志信息的程序都可以向 syslog 接口…

第一节:框架前期准备篇之Log4Net日志详解

一. Log4Net简介 Log4net是从Java中的Log4j迁移过来的一个.Net版的开源日志框架&#xff0c;它的功能很强大&#xff0c;可以将日志分为不同的等级&#xff0c;以不同的格式输出到不同的存储介质中&#xff0c;比如&#xff1a;数据库、txt文件、内存缓冲区、邮件、控制台、ANS…

第二节:框架前期准备篇之AutoFac常见用法总结

一. 说在前面的话 凡是大约工作在两年以上的朋友们&#xff0c;或多或少都会接触到一些框架搭建方面的知识&#xff0c;只要一谈到框架搭建这个问题或者最佳用法这个问题&#xff0c;势必会引起一点点小小的风波&#xff0c;我说我的好&#xff0c;他说他的好&#xff0c;非常容…

第三节:框架前期准备篇之利用Newtonsoft.Json改造MVC默认的JsonResult

一. 背景 在MVC框架中&#xff0c;我们可能经常会用到 return Json()&#xff0c;而Json方法内部又是一个JsonResult类&#xff0c;那么JsonResult内部又是什么原理呢&#xff1f;在MVC框架中&#xff0c;各种xxxResult便捷了我们的开发&#xff0c;但这些都不是本节的重点&…

php 跳转qq群代码_邪少xml论坛qqxml代码—QQ音乐可播放框架QQ群任意跳转个人网站链接引流...

邪少XML论坛xml代码—QQ音乐可播放框架效果图&#xff1a;代码如下&#xff1a;<?xml version1.0 encodingUTF-8 standaloneyes ?><msg serviceID"2" templateID"1" action"web" brief"[分享] 古分一道桥" sourceMsgId&quo…

第四节:框架前期准备篇之进程外Session的两种配置方式

一. 基本介绍 1. 背景&#xff1a;Asp.Net默认的Session机制是进程内&#xff0c;存储在服务器端内存中&#xff0c;有这么几个缺点&#xff1a; ①&#xff1a;既然存在内存中&#xff0c;空间有限&#xff0c;不能存储大数据量信息&#xff0c;数据量多的话Session会被挤爆。…

广播延时大约多久_在长沙广播电台打广告要多少钱?

在长沙这个堵城&#xff0c;特别是每天上下班高峰期&#xff0c;很多人都堵在车里。有调查统计显示&#xff0c;长沙市高峰拥堵延时指数1.711&#xff0c;即高峰出行时间是畅通状态下的1.711倍&#xff0c;高峰平均行车速度24.9km/h。在堵车的时候&#xff0c;容易着急上火&…

云计算-Linux-用户管理,用户信息文件详解

云计算-Linux-用户管理,用户信息文件详解 这个就不讲啥了,用户干啥用的还能不知道吗 这个用户目录是在这/etc/skel下的 创建用户 useradd(只有root才能用) 扩展参数 -u指定用户的UID -d指定用户的家目录 -c指定用户的描述信息(备注) -g指定用户基本组 -G指定用户附加组 -s…

第五节:框架前期准备篇之锁机制处理并发

一. 简介 (一). 在处理并发的这个问题上&#xff0c;锁大致分为两类&#xff1a;悲观锁和乐观锁。 1. 悲观锁&#xff1a;悲观的认为每次去拿数据的时候都会被别人修改&#xff0c;所以每次在拿数据的时候都会“上锁”&#xff0c;操作完成之后再“解锁”。 在数据加锁期间&a…

表面粗糙度的基本评定参数是_表面粗糙度100问,讲得明明白白

提醒&#xff1a;点上方↑↑↑“制造原理”订阅后 满足你的好奇来源&#xff1a;机械工程师1&#xff0e; 什么称为表面粗糙度&#xff1f;答&#xff1a;表面粗糙度是指零件加工表面上具有的由较小间距和峰谷所组成的微观几何形状特征。它是一种微观几何形状误差。2&#xff0…

第六节:框架搭建之EF的Fluent Api模式的使用流程

一. 前言 沉寂了约一个月的时间&#xff0c;今天用一篇简单的文章重新回归博客&#xff0c;主要来探讨一下Fluent Api模式在实际项目中的使用流程。 1. Fluent API属于EF CodeFirst模式的一种&#xff0c;EF还有一种模式是DataAnnotations&#xff0c;两种模式各有千秋吧&…

高通modem启动过程_苹果首次承认正自研基带芯片,高通要被抛弃了?

以苹果技术实力&#xff0c;摆脱依赖&#xff0c;只是时间的问题。”作者 | 肖漫苹果和高通的基带芯片故事续集&#xff0c;又开始上映了。据彭博社 12 月 10 日报道&#xff0c;苹果公司芯片负责人对员工表示&#xff0c;苹果已开始为未来的设备自研蜂窝调制解调器&#xff0c…

第七节:框架搭建之页面静态化的剖析

一. 前言 抛砖引玉&#xff1a; 提到项目性能优化&#xff0c;大部分人第一时间就会想到缓存&#xff0c;针对“读多写少”的数据&#xff0c;可以放到缓存里&#xff0c;设置个过期时间&#xff0c;这样就不用每次都去数据库中查询了&#xff0c; 减轻了数据库的压力&#xff…

第八节:数据库层次的锁机制详解和事务隔离级别

一. 基本概念 1.共享锁&#xff1a;(holdlock) (1). select的时候会自动加上共享锁&#xff0c;该条语句执行完&#xff0c;共享锁立即释放&#xff0c;与事务是否提交没有关系。 (2). 显式通过添加(holdlock)来显式添加共享锁&#xff08;比如给select语句显式添加共享锁&…

第九节:基于MVC5+AutoFac+EF+Log4Net的基础结构搭建

一. 前言 从本节开始&#xff0c;将陆续的介绍几种框架搭建组合形式&#xff0c;分析每种搭建形式的优势和弊端&#xff0c;剖析搭建过程中涉及到的一些思想和技巧。 (一). 技术选型 1. DotNet框架&#xff1a;4.6 2. 数据库访问&#xff1a;EF 6.2 (CodeFrist模式) 3. IOC框架…

第十节:基于MVC5+Unity+EF+Log4Net的基础结构搭建

一. 前言 从本节开始&#xff0c;将陆续的介绍几种框架搭建组合形式&#xff0c;分析每种搭建形式的优势和弊端&#xff0c;剖析搭建过程中涉及到的一些思想和技巧。 (一). 技术选型 1. DotNet框架&#xff1a;4.6 2. 数据库访问&#xff1a;EF 6.2 (CodeFrist模式) 3. IOC框架…

a*算法的优缺点_K-近邻算法以及案例

什么是K-近邻算法(KNN)根据邻居判断类型。如果一个样本在特征空间中有K个最相似&#xff08;距离相近&#xff09;的样本大多数属于一个类别&#xff0c;则该样品也属于这个类别。如何求距离呢?非常简单,如图。a1,a2,a3代表样本a的特征值 b1,b2,b3代表b的样本值&#xff0c;根…
