【转】坐标系变换矩阵推导

转自:

坐标系的变换矩阵推导

1.平移变换

  假设存在点(x,y,z),将x移动a,y移动b,z移动c,到新的点(x′,y′,z′),则:


  中间4x4的矩阵叫变换矩阵。可见,如果要平移坐标,要将坐标维度增加1,变成齐次坐标(齐次坐标(homogeneous coordinates)就是将一个原本是n维的向量用一个n+1维向量来表示,常用于投影几何)。

  在计算机图形学中,为了实现平移、旋转、缩放等图像操作,需要用到齐次坐标。

例1:世界坐标系word相对相机坐标系cam的x、y、z分别平移了10,20,30,求次变换齐次矩阵。

三个分量矩阵位置可以交换,因为是独立变量,互不影响。
所以,平移齐次矩阵为:



旋转变换有两种,一种是向量在当前坐标系内的旋转,一种是坐标系的旋转。

2. 坐标系旋转变换:由固定坐标系旋转到另一个坐标系。

  旋转变换有两种,一种是向量在当前坐标系内的旋转,一种是坐标系的旋转。这里推导坐标系旋转矩阵

(1) 绕X轴旋转(逆时针)



在这里插入图片描述

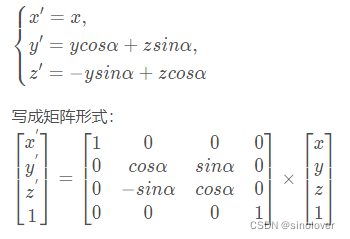

方程为:



(2) 绕Y轴旋转(逆时针)β :

在这里插入图片描述

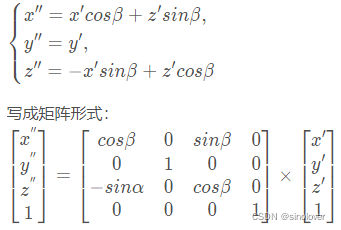

方程为:



(3)绕Z轴旋转(逆时针)γ:

在这里插入图片描述

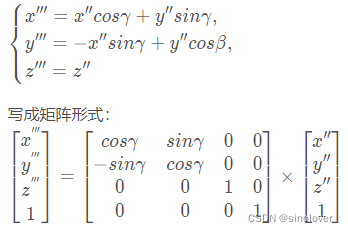

方程为:

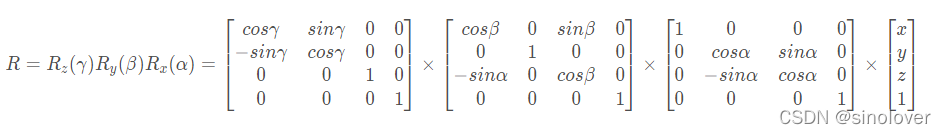

所以,坐标轴分别依次绕x,y,z轴旋转α \alphaα,β \betaβ,γ \gammaγ的变换矩阵(前后用左乘来连接):
