DRAM(Dynamic Random Access Memory)，即动态随机存取存储器.

1. Storage Cell

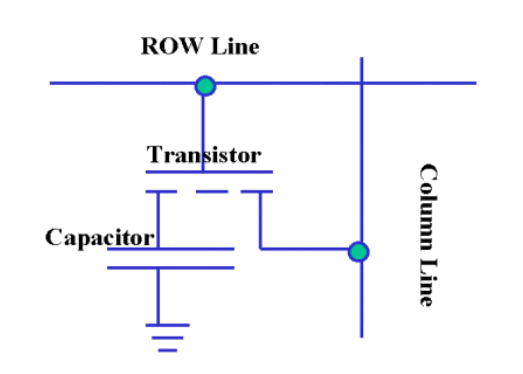

如上图，一个DRAM的基本存储单元由4个部分组成。

Storage Capacitor，即存储电容，它通过存储在其中的电荷的多和少，或者说电容两端电压差的高和低，来表示逻辑上的 1 和 0。

Access Transistor，即访问晶体管，一般是场效应管。它的导通和截止，决定了允许或禁止对Storage Capacitor 所存储的信息的读取和改写。

Wordline，即字线，也可以叫行地址线。它决定了 Access Transistor 的导通或者截止。

Bitline，即位线，也可以叫列地址线。它是外界访问 Storage Capacitor 的唯一通道，当 Access Transistor 导通后，外界可以通过 Bitline 对 Storage Capacitor 进行读取或者写入操作。

1. 读数据时，Wordline 设为逻辑高电平，打开 Access Transistor，然后读取 Bitline 上的状态

2. 写数据时，先把要写入的电平状态设定到 Bitline 上，然后打开 Access Transistor，通过Bitline 改变 Storage Capacitor 内部的状态。

2. Memory Array

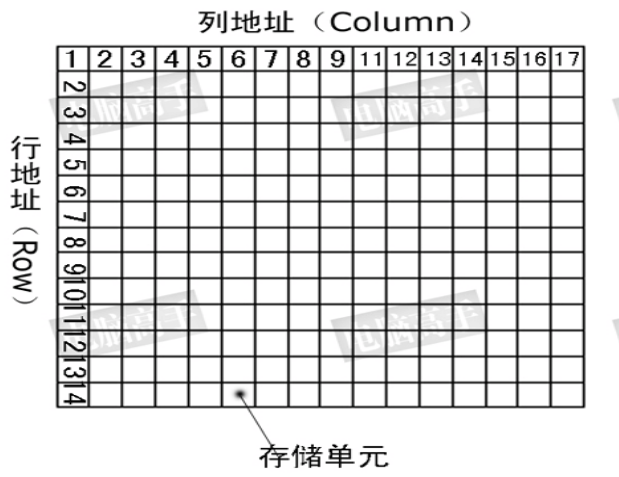

如上图，多个存储单元就可以组成一个存储矩阵了。这个存储矩阵叫做Memory Array。

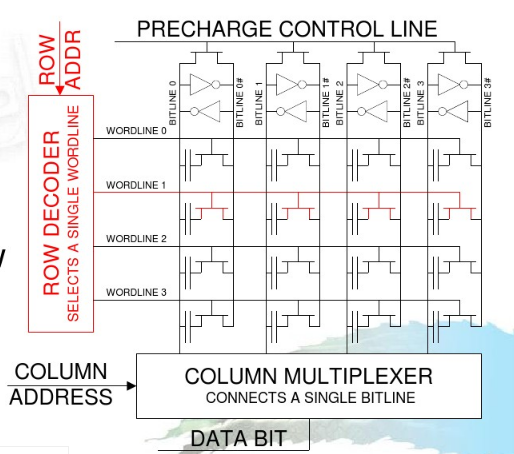

如上图，读写数据时，首先要激活Wordline。

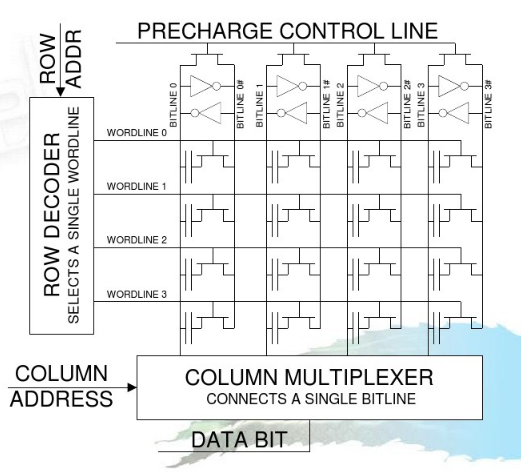

然后从bitline上读写数据。

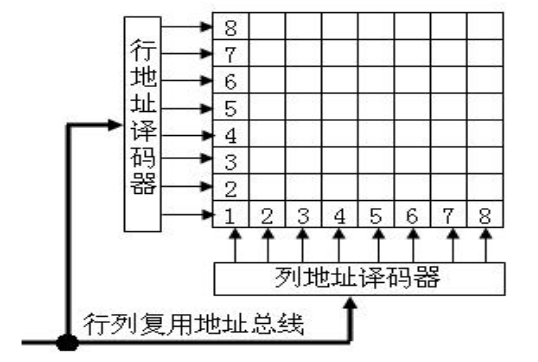

上图Memory Array表示了4根地址线（绿色，2根行地址线，2根列地址线），通过行列的解码器来访问16个内存存储单元的Memory Array。也就是2的N次方。



对上图的Memory Array来说，没有画出地址线，我们可以分析出这个MemoryArray需要行地址线3根来产生8种组合，列地址也一样。这样6根地址线，2的6次方为64，可以访问到上图中64个bit。

3. Memory Bank

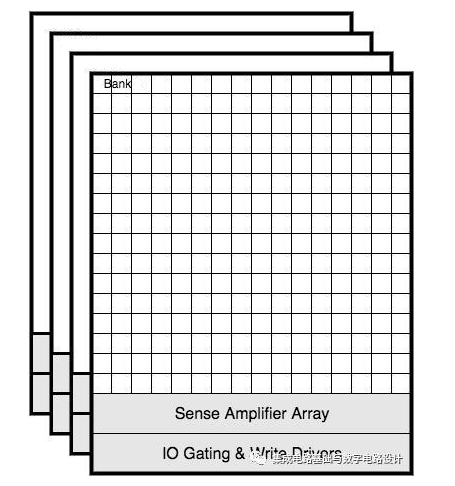

多个Memory Array合并在一起构成一个Bank。上图的bank由4个Memory Array构成，也就是说我们给出一个确定地址，可以一次访问到4个 bit。

4. Memory Device



多个bank组成一个memory device，即内存芯片。因此我们在读写DRAM时，还要给出BANK地址，因此这时，内存地址由Memory Bank地址+Memory Array地址。

因为DRAM需要一直刷新来维持数据，因此我们在读写完一个BANK上的数据后，下次会读写另一个BANK上的数据，来给上一个BANK以刷新时间，提高的读写效率。

5. Memory Rank

多个Memory device可以组成一个RANK.

每个Memory device的数据线是排列在一起分别连接在内存控制器上，而地址线是共用。也就是说，如果有4个Memory device，并且每个Memory device里的Memory array是8位的话，每个Memory device中读出8个位，一次可以读出32位个bit。

6. 原理图分析



1) 数据线连接

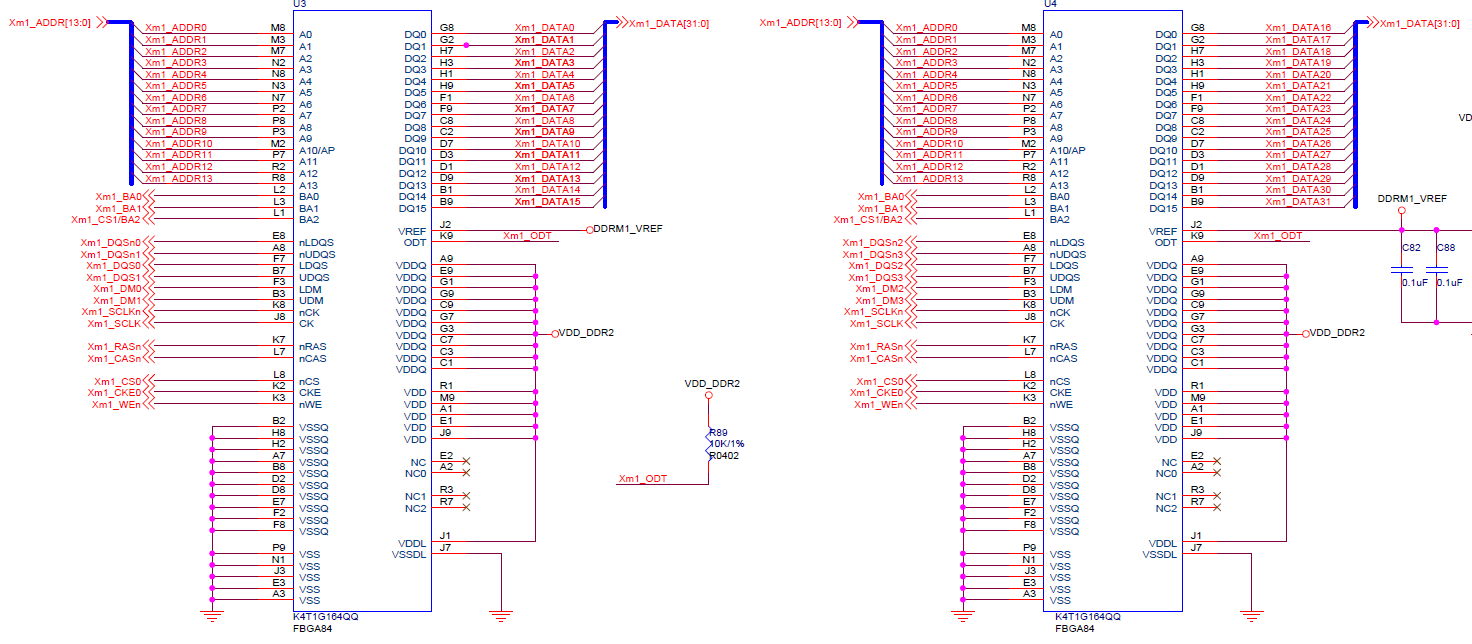

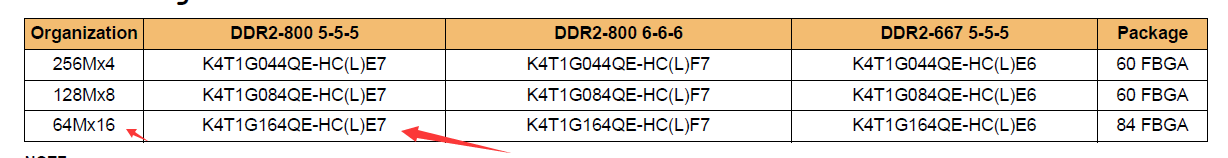

从上面原理图和datasheet可以看到，原理图上用了两片K4T1G164QE，这两片K4是16个IO的，所以两片K4的数据线

并排连接到CPU的数据线上，因此可以一次读取到32位数据。

2) 地址线连接

两片K4的地址线和bank线是共用的，因此如果给出一个地址，那么这个地址前两个字节从第1片读出，后两个字节从第2片

中读出，因此构成4字节32位数据。

3) 容量计算

从芯片上可以看到是1Gb，也就是128MB。

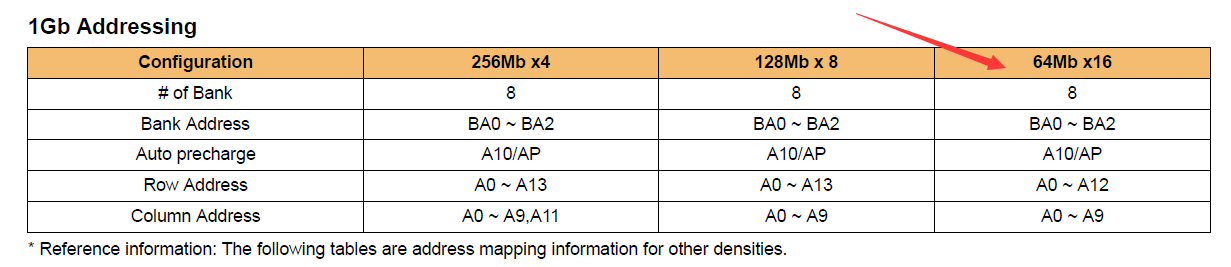

从地址线可以算出，一个芯片上有13个行地址线，10个列地址线，3个bank线，一次能读取16位。

因此，一片的总大小是2的26次方再乘以2，也就是128MB。
