DAC8563的主要参数：
- 供电电压：2.7~5.5V
- 分辨率：16bit，双通道
- 通讯接口：3线SPI串行通讯，速率最高至50MHz，支持3.3V和5V单片机（有MOSI/CLK/CS，无MISO）
- 内部自带2.5V参考电压。使用内部参考电压时，DAC通道输出电压根据增益设置的不同可输出0~2.5V（增益为1）或0~5V（增益为2，默认）
高低电平电气规范：

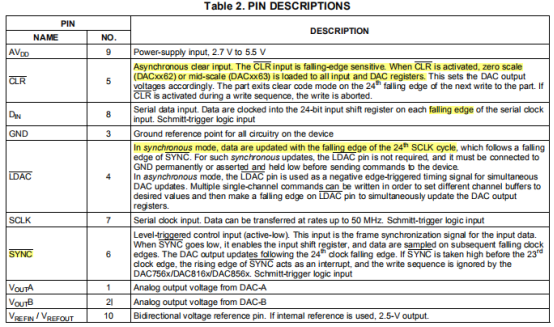

DAC8563的芯片封装如下：
1、【VoutA】模拟输出电压通道A，对应DAC-A寄存器的设置值
2、【VoutB】模拟输出电压通道B，对应DAC-B寄存器的设置值
3、【GND】 芯片所有电路的参考地
4、【LDAC】 将寄存器设置值同步输出，在同步模式下该引脚接地，芯片接收到的数据将在第24个时钟周期的下降沿同步输出。（在此使用的是同步模式）
5、【CLR】 异步清除输入，在写输出寄存器时若产生下降沿，则写操作中止。下降沿触发后，DAC8563输出电压中间值
6、【SYNC】 片选，电平触发（低电平）而非边沿触发，为低时才会采样数据至DAC寄存器。DAC通道的输出电压在第24个时钟下降沿之后更新。若在第23个时钟边沿之前SYNC被拉高，则忽略本次写操作
7、【SCLK】 串行时钟输入，数据传输速率最大至50MHz，因此SPI的时钟最大只能设置为50MHz
8、【Din】 串行数据输入，在时钟的下降沿被采样（由在下降沿被采样的信息可知，需将STM32的SPI配置为 (1)CPOL=高，CPHA=第1个边沿 （2）CPOL=低，CPHA=第2个边沿）
9、【AVDD】 供电电源输入（2.7~5.5V）
10、【VREFIN/VREFOUT】双向参考电压引脚，当使用内部参考时，该引脚向外输出内部参考电压2.5V

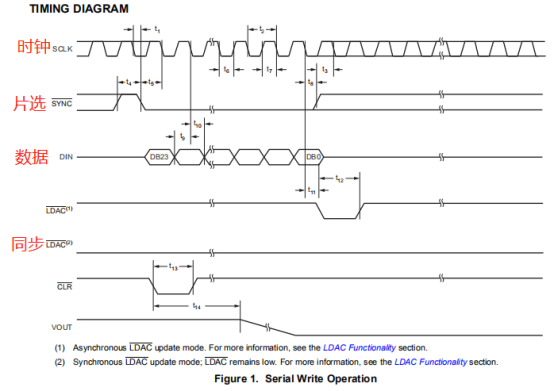

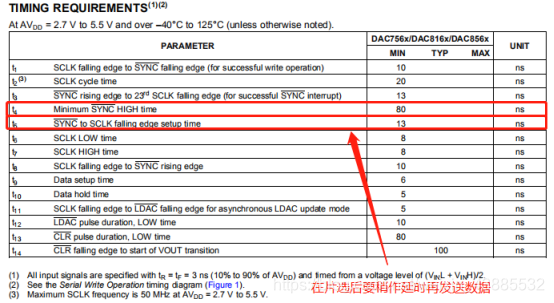

时序图：
重视以上时序图中的参数：
【t4】每次24位的数据传输完成后，要将SYNC即片选拉高保持一段时间，至少需等待80nS才能进行下一次的转换（即拉低）
【t5】从SYNC即片选拉低到SCLK第一个下降沿的时间，至少为13nS，因此在片选后要稍作延时再进行数据的发送

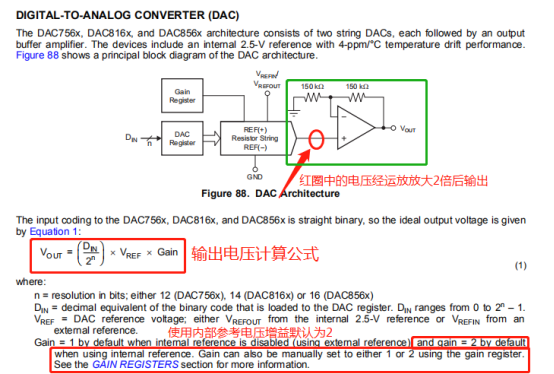

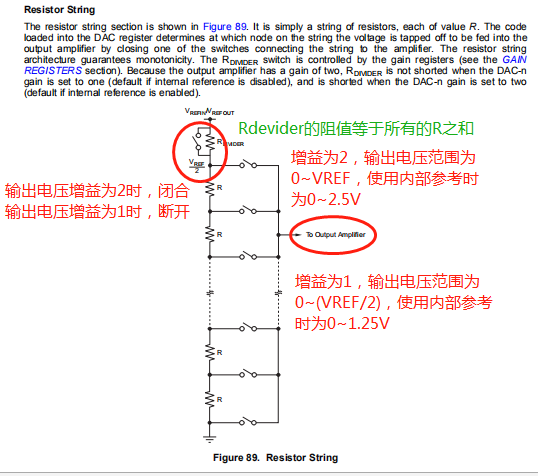

DAC8563的电压输出框架如图所示：

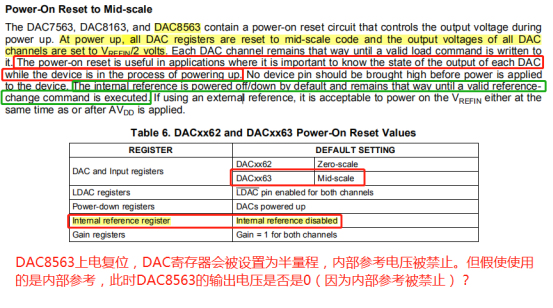

根据DAC8563上电复位的描述，在上电时DAC寄存器都会被设置为半量程，即寄存器中值为32768，所有通道的输出电压为VREFIN/2。这里有一个疑问，假使使用的是内部参考，又因为在上电时内部参考被禁止，等效于VREFIN为0V，因此所有通道的输出电压在软件未启动时输出仍是0V。
DAC8563有内部电压参考，但上电默认关闭，当内部参考打开时会在VREFIN/VREFOUT引脚输出2.5V，并且可以灌电流或拉电流最大20mA。根据内部参考的拉电流能力，可以将DAC8563芯片输出的2.5V参考电压作为其它芯片的参考电压。

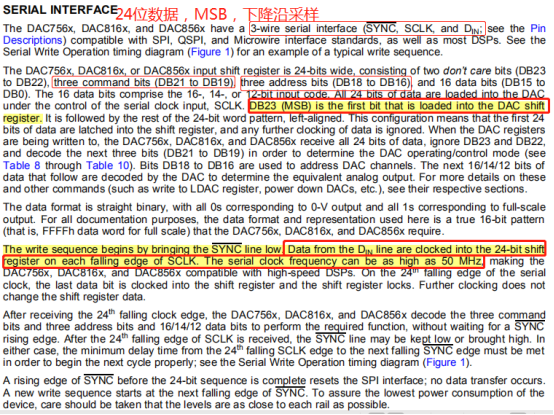

串行通讯重要数据：
24位数据，MSB（高位在前），下降沿采样，3线SPI无DOUT

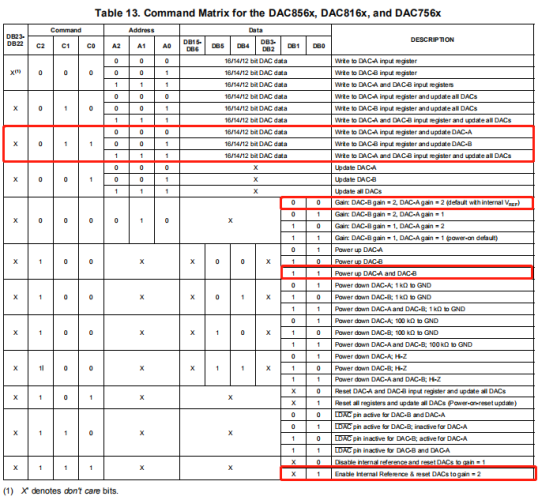

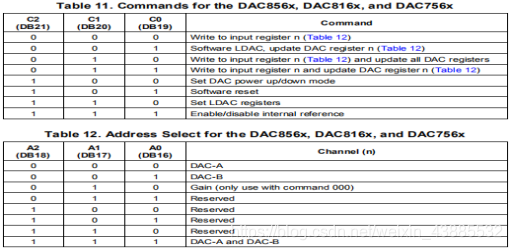

程序中需要使用到的指令图中红框已框出，由上到下依次为：
1、写DAC通道A，更新DAC通道A
2、写DAC通道B，更新DAC通道B
3、写DAC通道A和B，更新DAC通道A和B
4、设置DAC通道A和B增益均为2
5、DAC通道A和B上电
6、使能内部参考，设置所有DAC通道增益为2

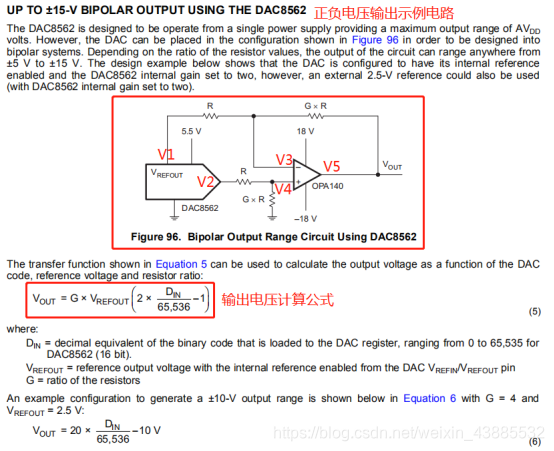

DAC8563输出正负电压参考电路：
对以上设计示例中的公式进行推导，涉及到运算放大器计算中的虚短、虚断。
