Mybatis核心概念:



Configuration : 管理 mysql-config.xml 全局配置关系类

SqlSessionFactory: Session 管理工厂接口

Session:  SqlSession 是一个面向用户（程序员）的接口。SqlSession 中提供了很多操作数据库的方法

Executor :  执行器是一个接口（基本执行器、缓存执行器）。 作用：SqlSession 内部通过执行器操作数据库

MappedStatement: 底层封装对象 。作用：对操作数据库存储封装，包括 sql 语句、输入输出参数

StatementHandler :具体操作数据库相关的 handler 接口

ResultSetHandler :具体操作数据库返回结果的 handler 接口



Debug代码执行顺序：

入口代码：

    String resource = "mybatis-config.xml";//获取源配置文件InputStream inputStream = Resources.getResourceAsStream(resource);//获取sqlSessionFactorySqlSessionFactory sqlSessionFactory = new SqlSessionFactoryBuilder().build(inputStream);//获取sessionSqlSession sqlSession = sqlSessionFactory.openSession();//操作数据库User user = sqlSession.selectOne("com.jiagouedu.mybatis.UserMapper.selectUser", 1);

 1. 解析xml文件变成Configuration 返回SqlSessionFactory

org.apache.ibatis.session.SqlSessionFactoryBuilder.build(java.io.InputStream)>org.apache.ibatis.builder.xml.XMLConfigBuilder 构造函数>org.apache.ibatis.builder.xml.XMLConfigBuilder.parse>org.apache.ibatis.builder.xml.XMLConfigBuilder.parseConfiguration mybatis-config.xml内容>org.apache.ibatis.parsing.XPathParser.evaluate>org.apache.ibatis.builder.xml.XMLConfigBuilder.mapperElement>org.apache.ibatis.session.SqlSessionFactoryBuilder.build(org.apache.ibatis.session.Configuration)>org.apache.ibatis.session.defaults.DefaultSqlSessionFactory.DefaultSqlSessionFactory

2. 执行器进行初始化 SimpleExecutor拿到SqlSession

org.apache.ibatis.session.defaults.DefaultSqlSessionFactory.openSession()>org.apache.ibatis.session.defaults.DefaultSqlSessionFactory.openSessionFromDataSource>org.apache.ibatis.transaction.TransactionFactory.newTransaction(javax.sql.DataSource, org.apache.ibatis.session.TransactionIsolationLevel, boolean)>org.apache.ibatis.session.Configuration.newExecutor(org.apache.ibatis.transaction.Transaction, org.apache.ibatis.session.ExecutorType)>org.apache.ibatis.executor.SimpleExecutor>org.apache.ibatis.executor.CachingExecutor  一级缓存 自动>org.apache.ibatis.plugin.InterceptorChain.pluginAll 责任链模式拦截器

3.操作数据库

org.apache.ibatis.session.defaults.DefaultSqlSession.selectOne(java.lang.String, java.lang.Object)>org.apache.ibatis.session.defaults.DefaultSqlSession.selectList(java.lang.String, java.lang.Object)>org.apache.ibatis.session.Configuration.getMappedStatement(java.lang.String)>org.apache.ibatis.executor.CachingExecutor.query(org.apache.ibatis.mapping.MappedStatement, java.lang.Object, org.apache.ibatis.session.RowBounds, org.apache.ibatis.session.ResultHandler)>org.apache.ibatis.executor.CachingExecutor.createCacheKey 缓存的key>org.apache.ibatis.executor.CachingExecutor.query(org.apache.ibatis.mapping.MappedStatement, java.lang.Object, org.apache.ibatis.session.RowBounds, org.apache.ibatis.session.ResultHandler, org.apache.ibatis.cache.CacheKey, org.apache.ibatis.mapping.BoundSql)>org.apache.ibatis.executor.BaseExecutor.queryFromDatabase>org.apache.ibatis.executor.BaseExecutor.doQuery>org.apache.ibatis.executor.statement.PreparedStatementHandler.query>org.apache.ibatis.executor.resultset.ResultSetHandler.handleResultSets>org.apache.ibatis.executor.resultset.DefaultResultSetHandler

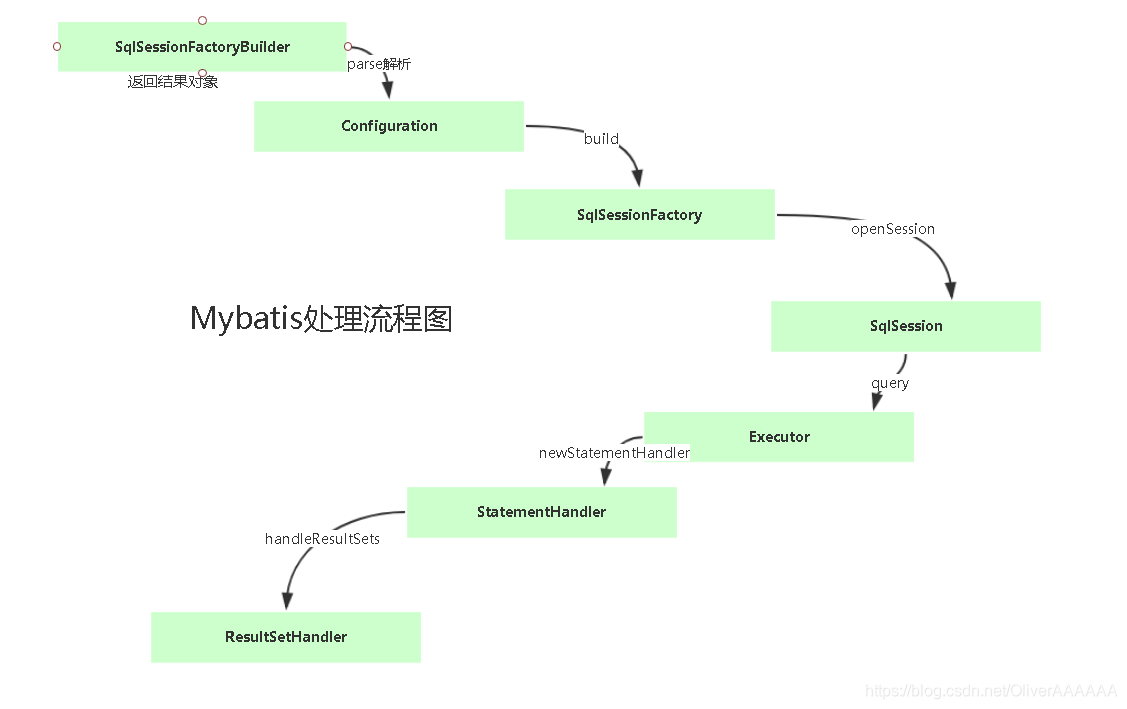

 以下是代码执行流程图:

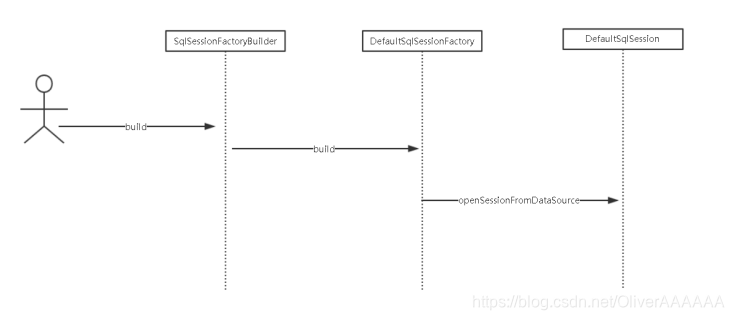

 seesion的获取：

Mapper对象的获取：

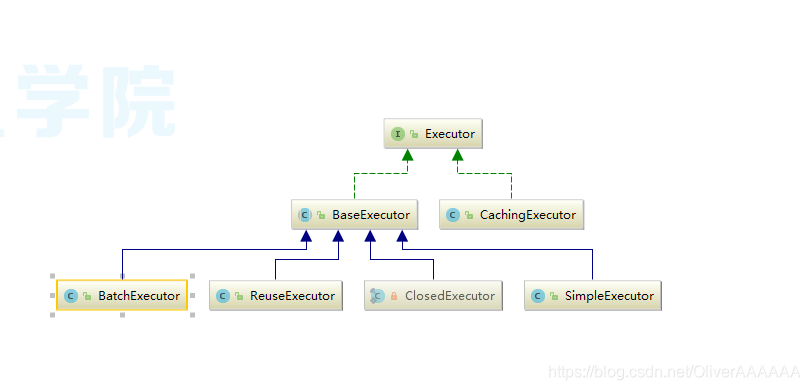

执行器Executor：

BaseExecutor用到的是规范的理念，使实现这个接口的类都按照这个规范去做对应的事情.



Mybatis中用到的设计模式：

1.sqlSessionFactory 工厂

2. build 建造者

3. getInstance ，Cache 单例

4. 委派 装饰

5.InterceptorChain 责任链

6 Proxy 代理

7. Execute Command 命令

8.doQuery 模板
