Uboot 所用版本 u-boot-2013.01

      u-boot-2013.01 中有上千文件，要想了解对于某款开发板，使用哪些文件、哪些文件首先执行、可执行文件占用内存的情况，最好的方法就是阅读它的Makefile。

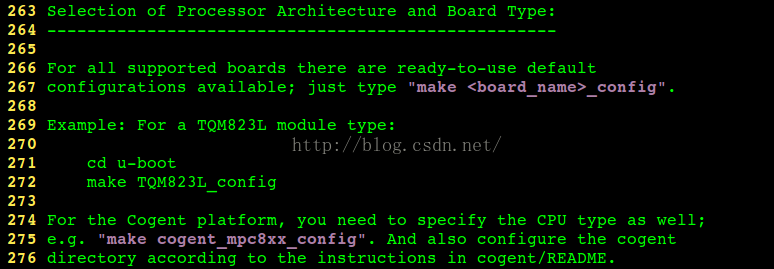

根据顶层Readme文件的说明：

可以知道如果使用开发板board/<board_name>，就先执行“make <board_name>_config”命令进行配置，然后执行“make all”, 就可以生成如下3个文件：

U-Boot.bin：二进制可执行文件，它就是可以直接烧入eMMC中的文件。

U-Boot : ELF格式的可执行文件。

U-Boot.srec : 摩托罗拉格式的可执行文件。

        对于Exynos4412开发板，这里用的其实是Fs4412，执行“make fs4412_config"、“make all"后生成的u-boot-fs4412.bin可以烧入eMMC中执行。

一、U-Boot 配置过程

1、在顶层Makefile中可以看到如下代码：

假定在u-boot-2013.01的根目录下编译，则其中的MKCONFIG 就是根目录下的mkconfig文件（mkconfig是shell脚本文件）。

%_config是GUNmake语法层，表示的是所有以".config"结尾的文件。$(@：_config=)的结果就是将“fs4412"中的“——config”去掉，结果为fs4412。

MKCONFIG 就是执行mkconfig。

所以 “make fs4412_config"实际上就是执行如下命令：

./mkconfig fs4412 arm armv7 fs4412 samsung exynos

2、mkconfig 的作用

前面已经提到，mkconfig就是一shell脚本, 具体作用如下：

a -- 解析boards.cfg fs4412相关数据

这是我们自行添加的.确定开发板名称BOARD_NAME。

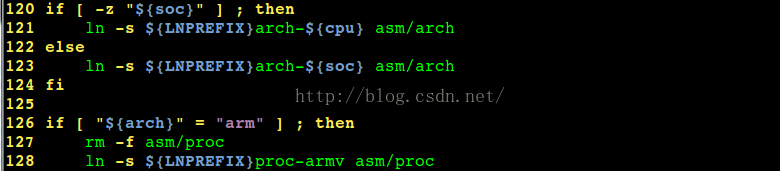

b -- 针对平台作了一系列链接，创建到平台、开发板相关的头文件的链接。

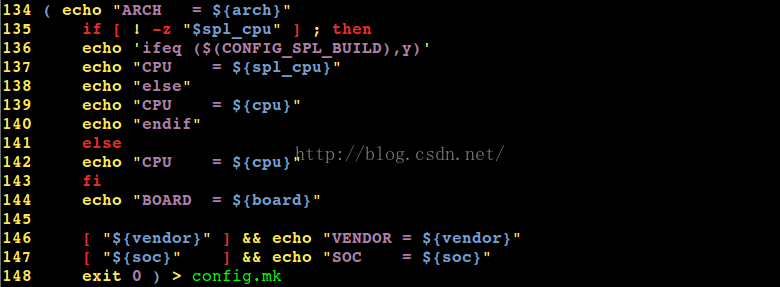

c --创建顶层Makefile包含的文件 include/ config.mk

inlucde / config.mk 内容如下：

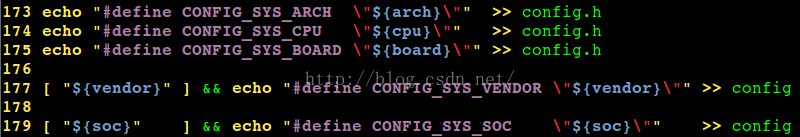

d -- 创建开发板相关的头文件inlucde/config.h

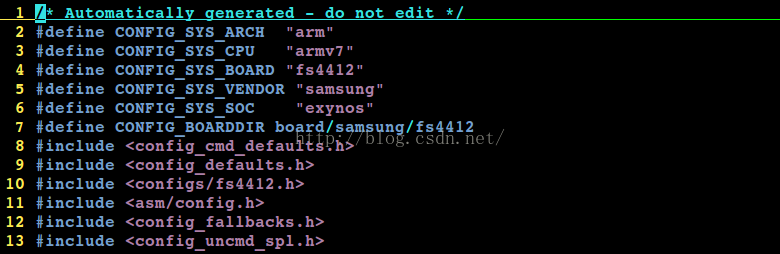

Include/config.h导出结果如下：

      U-Boot 还没有类似Linux一样的可视化配置界面（比如使用 make menuconfig 来配置），要手动修改配置文件 inlucde/config/<board_name>.h 来裁剪、设置U-Boot.

配置文件中有以下两类宏。

1) 一类是选项（Options）,前缀为“CONFIG”，它们用于选择CPU、SOC、开发板类型，设置系统时钟、选择设备驱动等。

2）另一类是参数（Setting）,前缀为“CFG_”，它们用于设置malloc缓冲池的大小、U-Boot 下载文件时的默认加载地址、Flash的起始地址等。

uboot 执行通过宏来判断：宏在头文件中定义。

#ifdef CONFIG_TEST
run_test();
#endif

某头文件

#define CONFIG_TEST

可以这样认为，“CONFIG_”除了设置一些参数外，主要用来设置U-Boot的功能、选择使用文件中的哪一部分；而“CFG_”用来 设置更细节的参数。

二、U-Boot 的编译、链接过程

 配uboot 编译通过Makefile来判断：

obj-y += xx.o xx.o  在编译时，只编译obj-y

        obj-$(CONFIG_XX) = xx.o xx.o 如果CONFIG_XX为y，则此文件会被编译进u-boot.bin置完后，执行“make all” 即可编译：

找第一个目标all:

上面代码是对u-boot进行格式转换，变成二进制bin格式之后，再加一些校验与4412开如平台加密信息。

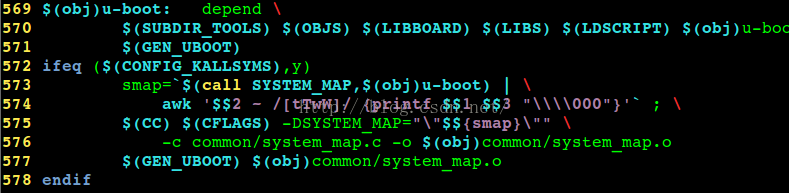

依赖u-boot:

先总结一下U-Boot 的编译流程：

a -- 首先编译 cpu /$(CPU)/start.S，对于不同的CPU，还可能编译 cpu/$(CPU)下的其他文件；

b -- 然后，对于平台/开发板相关的每个目录、每个通用目录都使用它们个字的Makefile生成相应的库；

c -- 将a、b 步骤生成的.o .a文件按照 board / $(BOARDDIR)/config.mk文件中指定的代码段起始地址、board/$(BOARDDIR)/config.mk文件中指定的代码段起始地址、board/$(BOARDDIR）/U-Boot.lds链接脚本进行链接。

d -- 第c步得到的是ELF格式的U-Boot，后面的Makefile还会将它转换成二进制格式、S-Record格式。
