mini-uboot 启动过程简单分析

单片机有最小系统，所谓最小系统，就是单片机能正常工作所需要的最少外设。对于Uboot来说，同样有个最小系统，因为Uboot最主要的功能就是引导内核。下面我们通过一个简单的Mini-Uboot来分析Uboot的启动加载过程。（只是分析过程，此Uboot具有引导内核功能）

注：这个uboot 只是具有基本的内核引导功能，只是作为前期简单的学习使用，入门而已，并不是正常的uboot 启动流程

具体uboot （u-boot-2013.01）启动过程移步Exynos4412 Uboot 移植（二）—— Uboot 启动流程分析

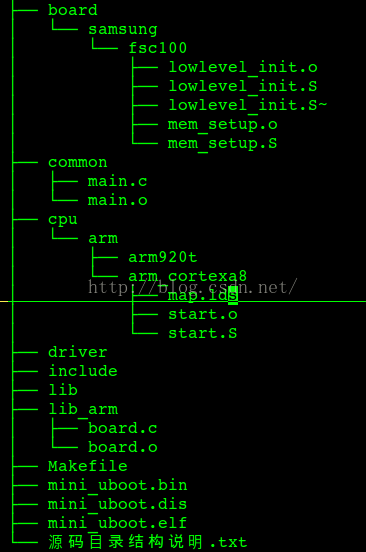

下面是mini-uboot 的根目录树状图：

我们拿到一个工程，想了解它的功能，最方便的就是读它的makefile。

一、Makefile

[cpp] view plaincopy
 sinclude include/config.mk

 #ARCH=arm
 #CPU=arm920t
 #VENDOR=samsung
 #SOC=s3c2410
 #BOARD=smdk2410

 SRC_TREE:=$(shell pwd)
 MKCONFIG=$(SRC_TREE)/mkconfig

 INCLUDE_PATH=include
 DRIVER_PATH=driver
 LIB_DIR=lib


 CFLAG=-mabi=apcs-gnu -fno-builtin  -fno-builtin-function -g -O0 -c  -I$(INCLUDE_PATH) -I$(DRIVER_PATH) -o
 LDFLAG=-Tcpu/arm/arm_cortexa8/map.lds  -o
 OBJS= cpu/$(ARCH)/$(CPU)/start.o
 OBJS+=lib_arm/board.o
 OBJS+=board/$(VENDOR)/$(BOARD)/lowlevel_init.o
 OBJS+=board/$(VENDOR)/$(BOARD)/mem_setup.o
 OBJS+=board/$(VENDOR)/$(BOARD)/nand.o
 OBJS+=driver/uart.o
 OBJS+=lib/string.o
 OBJS+=common/do_go.o
 OBJS+=common/main.o

 ifeq ($(ARCH), arm)
 CROSS_COMPILE=arm-cortex_a8-linux-gnueabi-
 endif

 PROJ_NAME=mini_uboot

 all: $(OBJS)
     $(CROSS_COMPILE)ld $(OBJS) $(LDFLAG) $(PROJ_NAME).elf
     $(CROSS_COMPILE)objcopy -O binary $(PROJ_NAME).elf $(PROJ_NAME).bin
     $(CROSS_COMPILE)objdump -D $(PROJ_NAME).elf  > $(PROJ_NAME).dis
     cp *.bin /tftpboot

 %.o: %.S
     $(CROSS_COMPILE)gcc $(CFLAG) $@ $<
 %.o: %.s
     $(CROSS_COMPILE)gcc $(CFLAG) $@ $<

 %.o: %.c
     $(CROSS_COMPILE)gcc $(CFLAG) $@ $<

 fsc100_config:          #    ARCH  CPU       VENDOR   BOARD  SOC
     $(MKCONFIG) $(@:_config=) arm arm_cortexa8 samsung fsc100 s5pc100
     #mkconfig  fsc100 arm arm_cortexa8 samsung fsc100 s5pc100

 smdk2410_config:            #    ARCH  CPU       VENDOR   BOARD  SOC
     $(MKCONFIG) $(@:_config=) arm arm920t samsung smdk2410 s3c2410

 clean:
     @rm -rf $(OBJS) *.bin *.elf config.mk

这里以2440为例，咱们来分析：

[cpp] view plaincopy
 #ARCH=arm
 #CPU=arm920t
 #VENDOR=samsung
 #SOC=s3c2410
 #BOARD=smdk2410

架构为arm，CPU为arm920t，生产商 samsung，片上系统sc2410，板子为smdk2410。

[cpp] view plaincopy
 OBJS= cpu/$(ARCH)/$(CPU)/start.o
 OBJS+=lib_arm/board.o
 OBJS+=board/$(VENDOR)/$(BOARD)/lowlevel_init.o
 OBJS+=board/$(VENDOR)/$(BOARD)/mem_setup.o
 OBJS+=board/$(VENDOR)/$(BOARD)/nand.o
 OBJS+=driver/uart.o
 OBJS+=lib/string.o
 OBJS+=common/do_go.o
 OBJS+=common/main.o

OBJS为依赖文件，生成的.o文件。

[cpp] view plaincopy
 ifeq ($(ARCH), arm)
 CROSS_COMPILE=arm-cortex_a8-linux-gnueabi-
 endif

根据相应的架构，制作相应的交叉编译工具。

[cpp] view plaincopy
 all: $(OBJS)
     $(CROSS_COMPILE)ld $(OBJS) $(LDFLAG) $(PROJ_NAME).elf
     $(CROSS_COMPILE)objcopy -O binary $(PROJ_NAME).elf $(PROJ_NAME).bin
     $(CROSS_COMPILE)objdump -D $(PROJ_NAME).elf  > $(PROJ_NAME).dis

第一步：连接；第二步：格式转换；第三步：反汇编 " >" 为重定向的意思；

[cpp] view plaincopy
 %.o: %.S
     $(CROSS_COMPILE)gcc $(CFLAG) $@ $<
 %.o: %.s
     $(CROSS_COMPILE)gcc $(CFLAG) $@ $<

 %.o: %.c
     $(CROSS_COMPILE)gcc $(CFLAG) $@ $<

将所有的.S 文件、.s文件、.c文件编译成.o文件。

注意：.S文件可以在编译过程接受参数，.s文件不可以。

二、链接文件

[cpp] view plaincopy
 OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")
 /*OUTPUT_FORMAT("elf32-arm", "elf32-arm", "elf32-arm")*/
 OUTPUT_ARCH(arm)
 ENTRY(_start)  //指定入口地址
 SECTIONS    //段信息
 {
     /* . */
     . = 0x22000000; //elf文件的入口地址
     . = ALIGN(4);   //指定四字节对齐
     .text      :    //代码段
     {
         cpu/arm/arm_cortexa8/start.o(.text) //确保执行的第一段代码是start.o
         *(.text)        //所有代码段融合在一起
     }
     . = ALIGN(4);
     .rodata :   //只读数据段
     { *(.rodata) }  //所有数据段
     . = ALIGN(4);
     .data :     //数据段
     { *(.data) }
     . = ALIGN(4);

     _start_bss = .; //bss段开始地址
     .bss :
      { *(.bss) }
     _end_bss = .;       //bss段结束地址，两者可确定bss段大小
 }

三、start.s文件（Uboot执行的第一个文件）

[cpp] view plaincopy
 @ 汇编中的宏
 .equ USER_MODE, 0x10    @define USER_MODE 0x10
 .equ IRQ_MODE,  0x12
 .equ SVC_MODE,  0x13
 .equ MODE_MASK, 0x1f

 .section .text
 .global _start

     @ 不支持异常处理的，这里只写了复位异常处理
 _start:
 vector:
     b  reset_handler
     nop     @undef ......
     nop
     nop
     nop
     nop
     nop
     nop

 reset_handler:
     @step 1: svc close irq fiq      //第一步：将运行模式改成SVC模式
     mrs r0, cpsr            //修改cpsr模式位
     bic r0, r0, #0x1f
     orr r0, r0, #0xc0  @IRQ FIQ     //关闭IRQ FIQ
     msr cpsr_c, r0

     @step 2: cache 关闭I CACHE D CACHE    //第二步：关闭cache，直接运行，不需缓存
     mrc p15, 0, r0, c12, c0, 0
     bic r0, #0x1000
     bic r0, #0x2
     mcr p15, 0, r0, c12, c0, 0

     @step 3：                //第三步：调用电路板级初始化程序, system clock , dram, watchdog
     @bl low_level_init      //初始化时钟、dram、关闭看门狗

     @step 4: sp-> 0x30000000     //第四步：设置栈指针，使其指向一个地址即可
     ldr sp, =0x2e000000

     @step 5: mini_uboot.bin  > 16KB   bin < 16KB
     @step 5 代码自搬移
     @copy_miniuboot_rto_sdram 如果你的代码大于了16KB代码需要实现自我搬移

     @step 6:                //第六步：清除BSS段，BSS段大小由链接文件里确定
     @STEP 6.1 , 清除 BSS段
     @
 clear_bss:
     ldr r0, =_start_bss   @| BSS 起始地址
     ldr r1, =_end_bss     @| BSS 终止地址
     mov r2, #0
 bss_loop:
     cmp r0, r1
     strne r2, [r0], #4
     bne bss_loop

     @step  7, 进入C           //跳转到C程序入口
     b start_armboot
 stop:
     b stop

     .end
