Exynos4412裸机开发 —— A/D转换器

一、Exynos4412 A/D转换器概述

1、简述

10位或12位CMOS再循环式模拟数字转换器，它具有10通道输入，并可将模拟量转换至10位或12位二进制数。5Mhz A/D 转换时钟时，最大1Msps的转换速度。A/D转换具备片上采样保持功能，同时也支持待机工作模式。

2、特性

ADC接口包括如下特性。

1）10bit/12bit输出位可选。

2）微分误差 1.0LSB。

3）积分误差 2.0LSB。

4）最大转换速率5Msps.

5) 功耗少，电压输入1.8V。

6）电压输入范围 0~1.8V。

7）支持偏上样本保持功能。

8）通用转换模式。

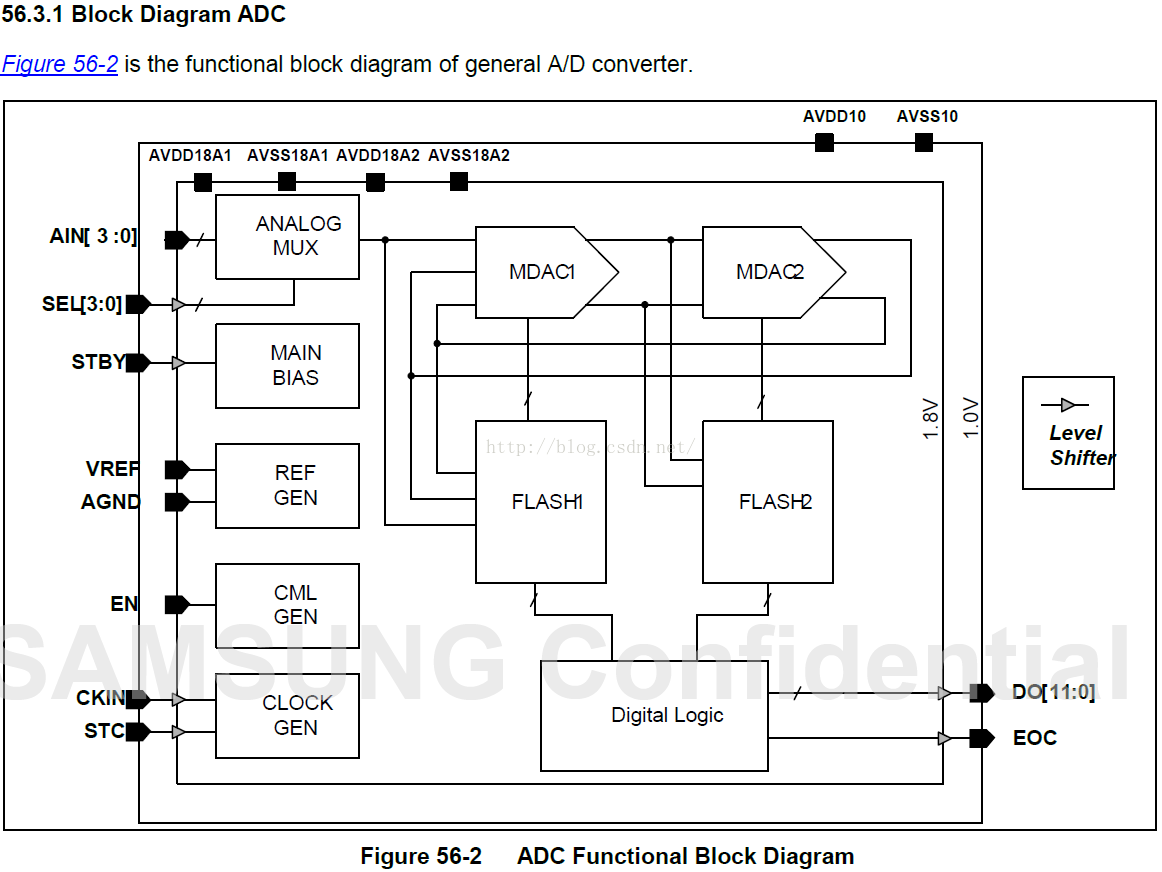

3、模块图

4412A/D转换器的控制器接口框图如下：

二、Exynos4412 A/D 控制器寄存器

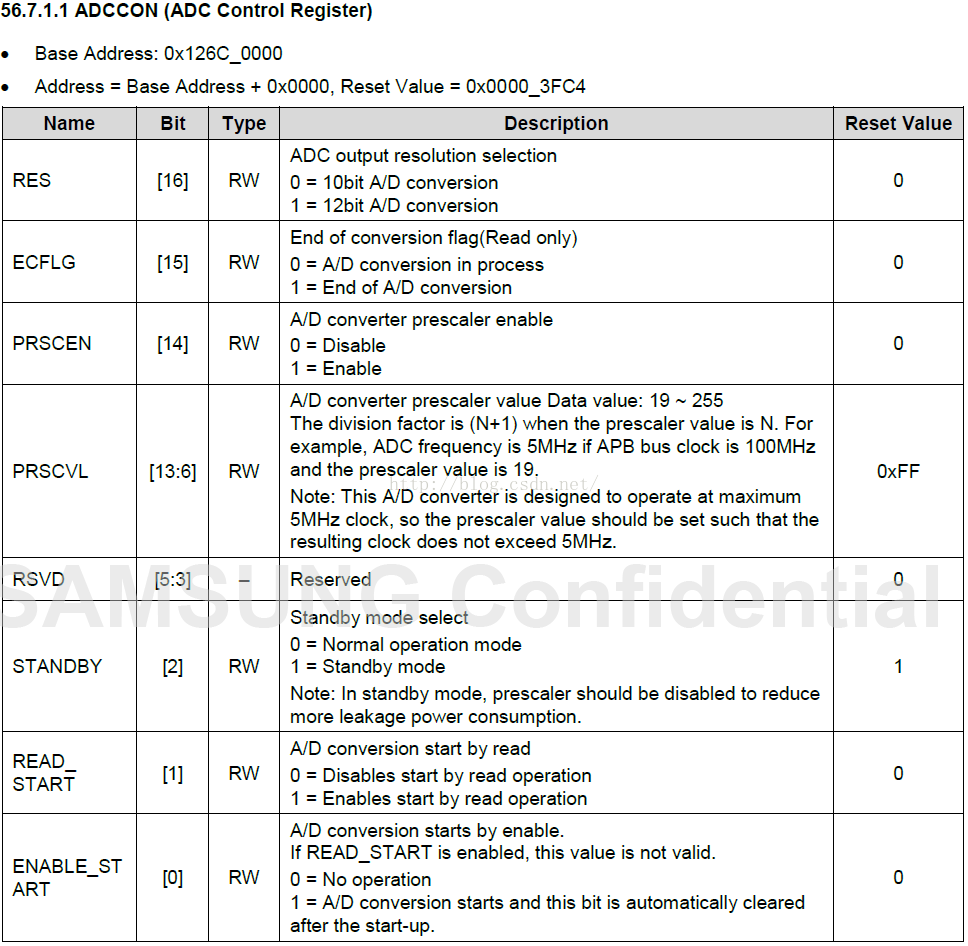

1、A/D控制寄存器ADCCON

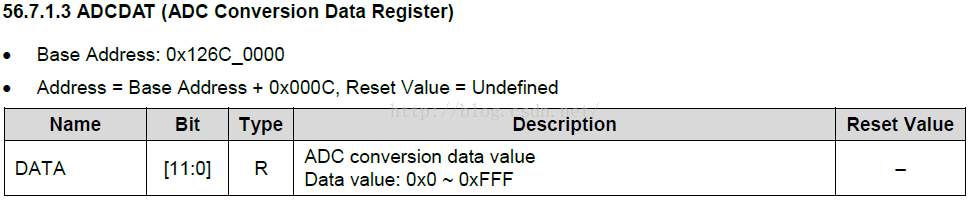

2、A/D转换数据寄存器ADCDAT0

3、A/D转换的转换时间计算

例如： PCLK为100MHz,PRESCALER = 65 ;所有10位转换时间为

100MHz/(99+1) = 1MHz

转化时间为1/(1MHz/5 cycles) = 5us。

完成一次A/D转换需要5个时钟周期。A/D转换器的最大工作时钟为5MHz,所以最大采样率可以达到1Mit/s.

三、A/D转换器实例

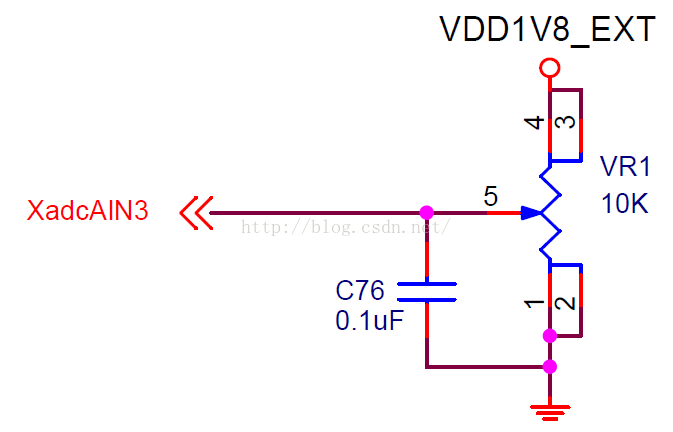

1、电路连接如下：

利用一个电位计输出电压到4412的AIN3管脚。输入的电压范围为0~1.8V。

2、程序编写

1、相关寄存器定义

[cpp] view plaincopy
 /***********************  ADC ******************************************/

 #define     ADC_CFG     __REG(0x10010118)


 #define     ADCCON      __REG(0x126C0000)
 #define     ADCDLY      __REG(0x126C0008)
 #define     ADCDAT      __REG(0x126C000C)
 #define     CLRINTADC   __REG(0x126C0018)
 #define     ADCMUX      __REG(0x126C001C)

2、具体代码如下：

注：这里使用读-启动模式

[cpp] view plaincopy
 #include "exynos_4412.h"
 #include "pwm.h"
 #include "uart.h"

 unsigned char table[10] = {'0','1','2','3','4','5','6','7','8','9'};
 void mydelay_ms(int time)
 {
     int i, j;
     while(time--)
     {
         for (i = 0; i < 5; i++)
             for (j = 0; j < 514; j++);
     }
 }

 adc_init(int temp)
 {
     ADCCON = (1 << 16 | 1 << 14 | 99 <<6 | 1 << 1);
     ADCMUX = 3;
     temp = ADCDAT & 0xfff;
 }

 /*
  *  裸机代码，不同于LINUX 应用层， 一定加循环控制
  */
 int main (void)
 {
     unsigned char bit4,bit3,bit2,bit1;
     uart_init();
     unsigned int temp = 0;
     adc_init(temp);
     puts("开始转换\n");
     while(1)
     {
         while(!(ADCCON & 0x8000));
         temp = ADCDAT & 0xfff;
         printf("U = %d\n",temp);
         temp = 1.8 * 1000 * temp/0xfff;
         bit4 = temp /1000;
         putc(table[bit4]);
         bit3 = (temp % 1000)/100;
         putc(table[bit3]);
         bit2 = ((temp % 1000)%100)/10;
         putc(table[bit2]);
         bit1 = ((temp % 1000)%100)%10;
         putc(table[bit1]);
         puts("mV");
         putc('\n');
         mydelay_ms(1000);
     }
    return 0;
 }
