远程WEB控制MP3播放器设计（基于mini2440）

网上有很多基于mini2440的MP3播放器设计的资料，多是按键控制，这里博主做了些轻微改动，利用远程WEB来控制MP3播放，具体怎么实现，下面会给出，大家先看看效果：

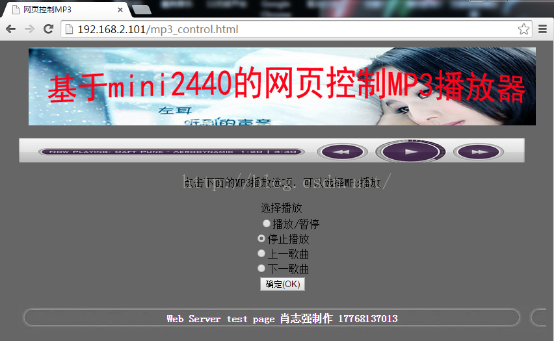

WEB界面：

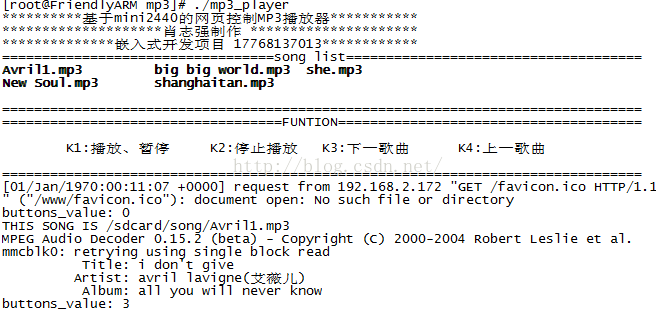

后台运行：

因为不是什么课程设计报告，博主就不阐述的那么详细，这个设计主要有三部分组成：

1、WEB控制端(就是浏览器)；

2、WEB服务器端（将mini2440开发板作为服务器，其中移植了BOA服务器，这里不做详细介绍，大家网上搜一搜，好多资料，BOA服务器是嵌入式设备中用的比较多的WEB服务器）；

3、应用程序部分（就是MP3播放器）；

下面将代码列出，就其中重要部分进行详解:

MP3播放代码如下：

[cpp] view plaincopy
 /*
  *     SD卡mp3播放器控制程序
  *     功能：
              k1:播放、暂停
              k2:停止播放
              k3:上一首
              k4:下一首
  *     附加：歌曲自动循环播放SD卡/sdcard/song目录中mp3歌曲
  */

 #include <stdio.h>
 #include <stdlib.h>
 #include <unistd.h>
 #include <sys/ioctl.h>
 #include <sys/types.h>
 #include <sys/stat.h>
 #include <fcntl.h>
 #include <signal.h>
 #include <sys/select.h>
 #include <sys/time.h>
 #include <errno.h>
 #include <sys/wait.h>
 #include <string.h>
 #include <sys/ipc.h>
 #include <sys/shm.h>

 /*共享内存申请标记*/
 #define PERM S_IRUSR|S_IWUSR

 /*双向循环列表：存放歌曲名*/
 struct song
 {
     char songname[20];
     struct song *prev;
     struct song *next;
 };

 /*孙子进程id号*/
 pid_t gradchild;

 /*子进程id号*/
 pid_t pid;

 /*共享内存描述标记*/
 int shmid;
 char *p_addr;
 /*共享内存内容格式*/
 /*|gradchild(孙子进程PID) |+ |空一个字节|+ currentsong(当前播放列表的节点指针)|*/

 /*播放标记*/
 int first_key=1;
 int play_flag=0;

 /*************************************************
 Function name: play
 Parameter    : struct song *
 Description  : 播放函数
 Return       : void
 Argument     : void
 **************************************************/
 void play(struct song *currentsong)
 {
     pid_t fd;
     char *c_addr;
     char *p;
     int len;
     char my_song[30]="/sdcard/song/";
     while(currentsong)
     {
         /*创建子进程，即孙子进程*/
         fd = fork();
         if(fd == -1)
         {
             perror("fork");
             exit(1);
         }
         else if(fd == 0)
         {
             /*把歌曲名加上根路径*/
             strcat(my_song,currentsong->songname);
             p = my_song;
             len = strlen(p);
             /*去掉文件名最后的'\n'*/
             my_song[len-1]='\0';

             printf("THIS SONG IS %s\n",my_song);
                       /*运行madplay播放器，播放MP3*/
                      system("printf(" THIS SONG IS %s\n", $my_song) >>/tmp/songname");


             execl("/bin/madplay","madplay",my_song,NULL);
             printf("\n\n\n");
         }
         else
         {
             /*内存映射*/

             c_addr = shmat(shmid,0,0);


             memcpy(c_addr,&fd,sizeof(pid_t));
             memcpy(c_addr + sizeof(pid_t)+1,¤tsong,4);

             /*使用wait阻塞子进程，直到孙子进程播放完才能被唤醒；
               当被唤醒时，表示播放MP3期间没有按键按下，则继续顺序播放下一首MP3*/

             if(fd == wait(NULL))
             {
                 currentsong = currentsong->next;
                 printf("THE NEXT SONG IS %s\n",currentsong->songname);
             }
         }
     }
 }

 /*************************************************
 Function name: creat_song_list
 Parameter    : void
 Description  : 创建歌曲名的双向循环链表
 Return       : struct song *
 Argument     : void
 **************************************************/
 struct song *creat_song_list(void)
 {
     FILE *fd;
     size_t size;
     size_t len;
     char *line = NULL;
     struct song *head;
     struct song *p1;
     struct song *p2;
     system("ls /sdcard/song >song_list");
     fd = fopen("song_list","r");

     p1 = (struct song *)malloc(sizeof(struct song));

     printf("==================================song list=====================================\n");
     system("ls /sdcard/song");
     printf("\n");
     printf("================================================================================\n");
     size = getline(&line,&len,fd);

     strncpy(p1->songname,line,strlen(line));
     head = p1;
     while((size = getline(&line,&len,fd)) != -1) //从文件中读取一行，直到出错或者到文件尾EOF返回-1
     {
         p2 = p1;
         p1 = (struct song *)malloc(sizeof(struct song));
         strncpy(p1->songname,line,strlen(line));
         p2->next = p1;
         p1->prev = p2;
     }
     //此时到了文件尾，若是循环列表，则下一首为head，即第一首
     p1->next = head;
     head->prev = p1;
     p1 = NULL;
     p2 = NULL;
     system("rm -rf song_list");
     return head;
 }
 /*************************************************
 Function name: startplay
 Parameter    : pid_t *，struct song *
 Description  : 开始播放函数
 Return       : void
 Argument     : void
 **************************************************/
 void startplay(pid_t *childpid,struct song *my_song)
 {
     pid_t pid;
     int ret;
     /*创建子进程*/
     pid = fork();

     if(pid > 0) //父进程
     {
         *childpid = pid; //子进程PID初始化
         play_flag = 1;
         sleep(1);
         /*读取共享内存保存的pid,初始化孙子进程的pid*/
         memcpy(&gradchild,p_addr,sizeof(pid_t));

     }
     else if(0 == pid) //子进程
     {
         /*子进程播放MP3函数*/
         play(my_song);
     }
 }
 /*************************************************
 Function name: my_pause
 Parameter    : pid_t
 Description  : 暂停函数
 Return       : void
 Argument     : void
 **************************************************/
 void my_pause(pid_t pid)
 {
     printf("=======================PAUSE!PRESS K1 TO CONTINUE===================\n");
     kill(pid,SIGSTOP); //对孙子进程发送SIGSTOP信号
     play_flag = 0;
 }

 /*************************************************
 Function name: my_pause
 Parameter    : pid_t
 Description  : 停止播放函数
 Return       : void
 Argument     : void
 Autor & date : Hanson  11,04, 05
 **************************************************/
 void my_stop(pid_t g_pid)
 {

     printf("=======================STOP!PRESS K1 TO START PLAY===================\n");
     kill(g_pid,SIGKILL); //对孙子进程发送SIGKILL信号
     kill(pid,SIGKILL);   //对子进程发送SIGKILL信号
     first_key=1;

 }

 /*************************************************
 Function name: conti_play
 Parameter    : pid_t
 Description  : 继续函数
 Return       : void
 Argument     : void
 **************************************************/
 void conti_play(pid_t pid)
 {
     printf("===============================CONTINUE=============================\n");
     kill(pid,SIGCONT); //对孙子进程发送SIGCONT信号
     play_flag=1;
 }

 /*************************************************
 Function name: next
 Parameter    : pid_t
 Description  : 下一首函数
 Return       : void
 Argument     : void
 **************************************************/
 void next(pid_t next_pid)
 {
     struct song *nextsong;

     printf("===============================NEXT MP3=============================\n");
     /*从共享内存获得孙子进程播放歌曲的节点指针*/
     memcpy(&nextsong,p_addr + sizeof(pid_t)+1,4);
     /*指向下首歌曲的节点*/
     nextsong = nextsong->next;
     /*杀死当前歌曲播放的子进程，孙子进程*/
     kill(pid,SIGKILL);
     kill(next_pid,SIGKILL);
     wait(NULL);
     startplay(&pid,nextsong);
 }

 /*************************************************
 Function name: prev
 Parameter    : pid_t
 Description  : 上一首函数
 Return       : void
 Argument     : void
 **************************************************/
 void prev(pid_t prev_pid)
 {
     struct song *prevsong;
     /*从共享内存获得孙子进程播放歌曲的节点指针*/
     printf("===============================PRIOR MP3=============================\n");
     memcpy(&prevsong,p_addr + sizeof(pid_t)+1,4);
     /*指向上首歌曲的节点*/
     prevsong = prevsong->prev;
     /*杀死当前歌曲播放的子进程，孙子进程*/
     kill(pid,SIGKILL);
     kill(prev_pid,SIGKILL);
     wait(NULL);
     startplay(&pid,prevsong);
 }

 /*************************************************
 Function name: main
 Parameter    : void
 Description  : 主函数
 Return       : int
 Argument     : void
 **************************************************/
 int main(void)
 {
 //  int buttons_fd;
     int mp3_control_pipe;
     int mp3_control_pipe_write;
 //  int key_value;
     int playnum;
 //  char playnum;
     struct song *head;
     /*打开设备文件*/
 //  buttons_fd = open("/dev/key", 0);
 //  if (buttons_fd < 0) {
 //      perror("open device buttons");
 //      exit(1);
 //  }

    /*创建命名管道mp3-control*/
     unlink("/tmp/mp3_control");
     mkfifo("/tmp/mp3_control",0666);

     mp3_control_pipe=open("/tmp/mp3_control",O_RDONLY|O_NONBLOCK);
     mp3_control_pipe_write=open("/tmp/mp3_control",O_WRONLY|O_NONBLOCK);


     if(mp3_control_pipe<0)
     {
        perror("open control pipe for read");
         }

     printf("**********基于mini2440的网页控制MP3播放器*********** \n");
     printf("********************XXX制作 ************************ \n");
     printf("**************嵌入式开发项目************************ \n");

   /*创建播放列表*/
     head = creat_song_list();

     printf("===================================FUNTION======================================\n\n");
     printf("        K1:播放、暂停     K2:停止播放   K3:下一歌曲      K4:上一歌曲  \n\n");
     printf("================================================================================\n");


   /*共享内存：用于存放子进程ID，播放列表位置*/
     if((shmid = shmget(IPC_PRIVATE,5,PERM))== -1)
         exit(1);
     p_addr = shmat(shmid,0,0);
     memset(p_addr,'\0',1024);


     while(1)
     {
         fd_set rds;/*先声明一个 fd_set 集合来保存我们要检测的 buttons_fd句柄*/
         int ret1;

         FD_ZERO(&rds);/*用select函数之前将rds清零*/
         FD_SET(mp3_control_pipe, &rds);/*将检测到的句柄放到集合rds里*/

         /*监听获取键值*/
         //struct timeval timeout = {30,0};
         ret1 = select(mp3_control_pipe + 1, &rds, NULL, NULL,NULL);
         //printf ("%s %d %d\n", __FUNCTION__, __LINE__, ret1);
         if (ret1 < 0)
         {
             perror("select");
             exit(1);
         }
         if (ret1 == 0)
             printf("Timeout.\n");
         else if (FD_ISSET(mp3_control_pipe, &rds))
         {
             static char buffer[10];
             int ret = read(mp3_control_pipe, &buffer, 2);
 //          printf ("%s %d %d\n", __FUNCTION__, __LINE__, ret);
             if (ret != 2)
             {
                 if (errno != EAGAIN) {
                     perror("read buttons\n");
                     continue;
                 }
             }
             else
             {
                 int playnum1;
                 if(sscanf(buffer,"%d",&playnum1)==1)
                     {
                      playnum=playnum1;
                     }
                 memset(buffer,0,sizeof(buffer));

                 printf("buttons_value: %d\n", playnum);

                 /*首次播放，必须是按键1*/
                 if(first_key){
                     switch(playnum)
                     {
                     case 0:
                         startplay(&pid,head);
                         first_key=0;
                         break;
                     case 1:
                     case 2:
                     case 3:
                         printf("=======================PRESS K1 TO START PLAY===================\n");
                         break;
                     default:
                         printf("=======================PRESS K1 TO START PLAY===================\n");
                         break;
                     } //end switch
                 }//end if(first_key)
                 /*若不是首次播放，则根据不同键值处理*/
                 else if(!first_key){
                     switch(playnum)
                     {
                     case 0:
                         //printf("play_flag:%d\n",play_flag);
                         if(play_flag)
                             my_pause(gradchild);
                         else
                             conti_play(gradchild);
                         break;
                     case 1:
                         my_stop(gradchild);
                         break;
                     case 2:
                         next(gradchild);
                         break;
                     case 3:
                         prev(gradchild);
                         break;
                     } //end switch
              }//end if(!first_key)

             }

         }
     }
     close(mp3_control_pipe);
     return 0;
 }

MP3播放的实现答题架构没有变，主要修改部分是控制部分，原来控制是由按键中断来实现的，现将其改为由进程间通信—— 命名管道来控制，现将主要部分代码列出：

[cpp] view plaincopy
 int main(void)
 {

     int mp3_control_pipe;
     int mp3_control_pipe_write;
     int playnum;
     struct song *head;
     /*打开设备文件*/

     *创建命名管道mp3-control*/
     unlink("/tmp/mp3_control");
     mkfifo("/tmp/mp3_control",0666);

     mp3_control_pipe=open("/tmp/mp3_control",O_RDONLY|O_NONBLOCK);
     mp3_control_pipe_write=open("/tmp/mp3_control",O_WRONLY|O_NONBLOCK);


     if(mp3_control_pipe<0)
     {
             perror("open control pipe for read");
     }

这部分主要是建立一个命名管道mp3_control，以实现进程间通信，原来博主只是为了在MP3模块中不断的读取管道里面的数据，所以第一次时只是单独的读：

[cpp] view plaincopy
 mp3_control_pipe=open("/tmp/mp3_control",O_RDONLY|O_NONBLOCK);

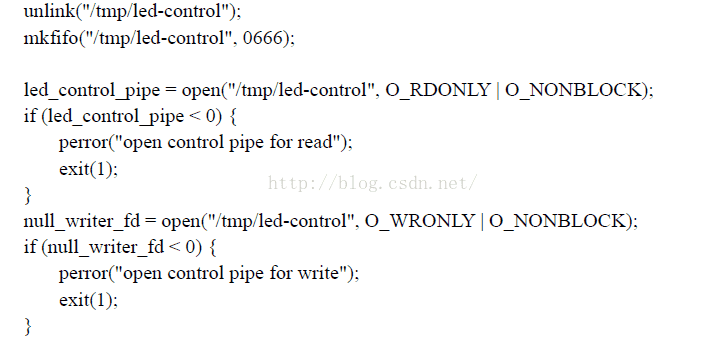

但是后面执行时，却一直读取管道里面的内容，就是对一个相同的数据不断地读取，成了一个死循环，最后查找资料把写管道也打开了，这样才OK了，大家知道是什么原因吗？博主查找了相关资料，却没找到答案，只在某地看到这个，大家看看是什么意思，为什么要把读和写都打开

下面这段代码是不断的监听管道里面的数值，并作出相应操作

[cpp] view plaincopy
  /*共享内存：用于存放子进程ID，播放列表位置*/
     if((shmid = shmget(IPC_PRIVATE,5,PERM))== -1)
         exit(1);
     p_addr = shmat(shmid,0,0);
     memset(p_addr,'\0',1024);


     while(1)
     {
         fd_set rds;/*先声明一个 fd_set 集合来保存我们要检测的 buttons_fd句柄*/
         int ret1;

         FD_ZERO(&rds);/*用select函数之前将rds清零*/
         FD_SET(mp3_control_pipe, &rds);/*将检测到的句柄放到集合rds里*/

         /*监听获取键值*/
         //struct timeval timeout = {30,0};
         ret1 = select(mp3_control_pipe + 1, &rds, NULL, NULL,NULL);
         //printf ("%s %d %d\n", __FUNCTION__, __LINE__, ret1);
         if (ret1 < 0)
         {
             perror("select");
             exit(1);
         }
         if (ret1 == 0)
             printf("Timeout.\n");
         else if (FD_ISSET(mp3_control_pipe, &rds))
         {
             static char buffer[10];
             int ret = read(mp3_control_pipe, &buffer, 2);
 //          printf ("%s %d %d\n", __FUNCTION__, __LINE__, ret);
             if (ret != 2)
             {
                 if (errno != EAGAIN) {
                     perror("read buttons\n");
                     continue;
                 }
             }
             else
             {
                 int playnum1;
                 if(sscanf(buffer,"%d",&playnum1)==1)
                     {
                      playnum=playnum1;
                     }
                 memset(buffer,0,sizeof(buffer));

                 printf("buttons_value: %d\n", playnum);

二、BOA服务器

BOA服务器这里先不详细介绍，主要通过调用CGI程序实现与应用程序的信息交互，这里就是调用CGI程序向管道里写数据的，代码如下：

[cpp] view plaincopy
 #!/bin/sh

 type=0


 case $QUERY_STRING in
     *play*)
         type=0
         ;;
     *stop*)
         type=1
         ;;
     *priv*)
         type=2
         ;;
     *next*)
         type=3
         ;;
 esac



 /bin/echo $type > /tmp/mp3＿control

 echo "Content-type: text/html; charset=gb2312"
 echo
 /bin/cat mp3-result.template

 exit 0

这里是用shell脚本编写的，当然也可以用C来编写，具体ＢＯＡ服务器和ＣＧＩ博主打算单独写在一篇文章里。

三、WEB控制部分

博主对WEB开发没有学习过，只是利用别人的脚本进行简单更改，代码如下：

[cpp] view plaincopy
 <html xmlns="http://www.w3.org/1999/xhtml">
 <head>
 <meta http-equiv="Content-Type" content="text/html; charset=gb2312" />
 <title>网页控制MP3</title>
 <style type="text/css">
 <!--
 a:link {  color:#FFFFFF; text-decoration: none }
 a:visited { color:#FFFFFF; text-decoration: none}
 a:hover {  color: #FF6600; text-decoration: underline}
 a.develop_item_link:link {color:#FF6600; font-size: 9pt; text-decoration:underline}
 a.left_item_style:hover {color:green; font-size: 9pt; text-decoration:none}
 a.develop_item_style:hover {color:"#00FF00"; font-size: 9pt; text-decoration:none}
 a.download_item_style:hover {color:bule; font-size: 9pt; text-decoration:none}
 a.middle_item_style:hover {color:red; font-size: 12pt; text-decoration:underline}
 a.middle_item_style:link {  color: #000000; text-decoration: none}
 a.middle_item_style:visited { color:#000000; text-decoration: none}
 .STYLE13 {color:#FFFFFF; text-decoration: none}
 .STYLE14 {
     font-size: 16px;
     font-weight: bold;
 }

 -->
 </style>

 <script language="JavaScript">
 <!--

 var j,old_image;
 function change_over(){
   var ob=change_over.arguments;
   for(i=0;i<document.all.length;i++)
   if(document.all[i].name==ob[0]) j=i;
   old_image=document.all[j].src;
   document.all[j].src=ob[1];
 }

 function change_out(){
   document.all[j].src=old_image;
 }
 //-->
 </script>
 </head>

 <body bgcolor="#666666">
 <table width="800" align="center" cellpadding="0">
 <tr>
   <td width="9"> </td>
   <td width="781" colspan="2"><div align="center"><img src="images1/bar.jpg" width="780" height="120" /></div></td>
 </tr>
 <tr>
   <td> </td>
   <td colspan="2"><table width="780" cellpadding="0" cellspacing="0" border="0">
     <tr>
       <td> </td>
       <td> </td>
       <td> </td>
     </tr>
     <tr>
       <td width="250"><a href="mp3_control.html" onMouseOut="change_out()" onMouseOver="change_over('Image1','images1/bar_left_thick.jpg')"><img src="images1/bar_left_thick.jpg" width="780" height="37" border="0" name="Image1"></a></td>

     </tr>
   </table></td>
 </tr>
 <tr>
   <td> </td>
   <td colspan="2"> </td>
 </tr>
 <tr>
   <td> </td>
   <td colspan="2"><form method="get" action="mp3_control.cgi" name="WEBCAM-TEST">
     <div align="center"><span class="STYLE9">点击下面的MP3播放选项，可以选择MP3播放 </span>
       </div>
   </form></td>
 </tr>


 <tr>
   <td> </td>
   <td colspan="2" align="center"><form method="get" action="mp3_control.cgi" name="LED-TEST">

        <div align="left">
       <table border="0" width="280" align="center">
         <tr>
           <td width="133">
             <p align="center">选择播放</td>

           </tr>
         <tr>
        </tr>
         <tr>
           <td width="140">
             <p align="center">  <input type="radio" value="play" checked name="type">播放/暂停</td>
             </tr>
             <tr>
                <td width="140">
                  <p align="center"><input type="radio" name="type" value="stop" checked>停止播放</td>
                  </tr>
                  <tr>
                      <td width="140">
                      <p align="center"> <input type="radio" name="type" value="priv">上一歌曲</td>
                      </tr>
                      <tr>
                          <td width="140">
                          <p align="center"><input type="radio" name="type" value="next">下一歌曲</td>

             </tr>

         <tr>
           <td colspan="2" width="272">
             <p align="center"><input type="submit" value="确定(OK)" name="submit"></td>
         </tr>
       </table>
      </div>
     <div align="center"></div><div align="center"></div><div align="left"></div><div align="left"></div></form> </td>
 </tr>
 <tr>
   <td height="42"> </td>
   <td colspan="2" background="images1/bottom.jpg" height="39" >
     <div align="center" class="STYLE13"> <strong>Web Server test page 肖志强制作</strong> <a href="http://embedclub.taobao.com/" class="STYLE14">17768137013 </a></div></td>
 </tr>
 <tr>
   <td> </td>
   <td colspan="2" align="center"> </td>
 </tr>
 </table>
 </body>
 </html>
