最常见的就是24位图，所谓的24位图，就是说一个像素的颜色信息用24位来表示，也就是说，对于三原色BRG，每一个颜色都用以字节（8）位来表示。除了24位图，还有1位（单色），2位（4色，CGA），4位（16色，VGA），8位（256色），16位（增强色），24位（真彩色）和32位等。

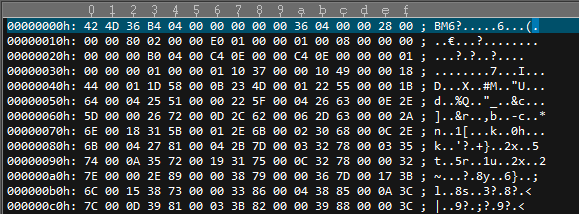

下图的数据就是bmp文件头：

一共14字节，下面逐个解释。

0-1：bfType，表示文件类型，BMP格式的文件这两个字节是0x4D42，10进制就是19778，字符显示就是‘BM’；

2-5：bfSize，表示文件的大小，这里的是0x0004B436，十进制是308278，也就是301kb，检查文件信息，验证正确；

6-7：bfReserved1，保留位，必须设置为0；

8-9：bfReserved2，保留位，必须设置为0；

a-d：bfOffBits，4字节的偏移，表示从文件头到位图数据的偏移，这里是0x00000436，十进制是1078，后面会做验证；

3、位图信息头（bitmap information）

位图信息头一共40字节，包含如下内容：

• biSize：4字节，信息头的大小，即40；
• biWidth：4字节，以像素为单位说明图像的宽度；
• biHeight：4字节，以像素为单位说明图像的高度，同时如果为正，说明位图倒立（即数据表示从图像的左下角到右上角），如果为负说明正向；
• biPlanes：2字节，为目标设备说明颜色平面数，总被设置为1；
• biBitCount：2字节，说明比特数/像素数，值有1、2、4、8、16、24、32；
• biCompression：4字节，说明图像的压缩类型，最常用的就是0（BI_RGB），表示不压缩；
• biSizeImages：4字节，说明位图数据的大小，当用BI_RGB格式时，可以设置为0；
• biXPelsPerMeter：表示水平分辨率，单位是像素/米，有符号整数；
• biYPelsPerMeter：表示垂直分辨率，单位是像素/米，有符号整数；
• biClrUsed：说明位图使用的调色板中的颜色索引数，为0说明使用所有；
• biClrImportant：说明对图像显示有重要影响的颜色索引数，为0说明都重要；

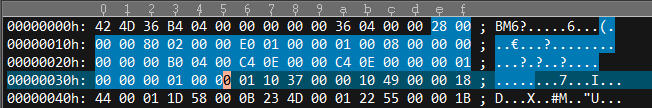

一共40字节，解释如下：

0e-11：4字节的biSize，这里是0x28，即十进制的40，验证正确；

12-15：4字节的biWidth，这里是0x00000280，即十进制的640，用像素表示图像的宽度，查看文件信息验证正确；

16-19：4字节的biHeight，这里是0x000001E0，即十进制的480，用像素表示图像的高度，查看文件信息验证正确；同时，这是一个正数，表示图像是倒立的，即图像数据是从左下角到右上角排列的；

1a-1b：2字节的biPlanes，值为0x0001；

1c-1d：2字节的biBitCount，值是0x0008，即8，表示每个像素用8位表示，一共有256个颜色；

1e-21：4字节的biCompression，值是0，即BI_RGB格式，不压缩；

22-25：4字节的biSizeImage，图像的大小，值是0x0004B000，十进制为307200，由上面的bfSize（文件大小）和bfOffBits（文件头到数据的偏移）分别是308278和1078可以得到，biSizeImage=bfSize-bfOffBits，即图像大小=文件大小-偏移量；

26-29：4字节的biXPelsPerMeter，水平分辨率，值是0x00000EC4，十进制3780；

2a-2d：4字节的biYPelsPerMeter，垂直分辨率，值是0x00000EC4，十进制3780；

2e-31：4字节的biClrUsed，使用的颜色索引数，值是0x00000100，十进制256，与1c-1d得到的结论一致；

32-35：4字节的biClrImportant，重要的颜色索引数，值是0x00000100，十进制256；

4、调色板（Color Palette）

调色板是可选的，不过这里的8位色图有调色板。那么接下来的数据就是调色板了。调色板就是一个颜色的索引，这里是8位色图，一共有256中颜色，由于每个颜色都有RGB三原色，也就是要3个字节表示，这样的话256个颜色就不能表示所有的颜色，所以就需要一个索引，用一个字节的索引指向4个字节表示的颜色（RGB加上Alpha值）。如果把这4个字节表示为一个Color类型，那么调色板就是Color的数组。由于Color类型也是一个数组，调色板就像一个二维数组palette[N][4]，其中N是颜色的数量，这里就是256。因此，这个例子中的调色板的大小就是256x4=1024字节，在调色板之前，有14字节的bmp文件头，40字节的位图信息头，加上1024字节的调色板，一共1078字节，也就是说真正的图像数据前面有1078字节，这和bmp文件头中的bfOffBits相符，验证了我们的讨论。

有的图像没有调色板，比如下面的24位色图：

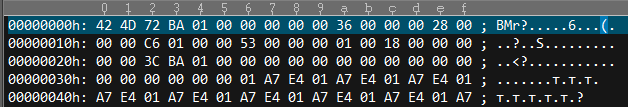

头部数据如下：

根据上面的讨论可以知道，biBitCount是24（0x18），bfOffBits是54（0x36），即没有调色板，位图信息头接下来就是图像数据了。

调色板中的数据每4字节一组，分别表示蓝、绿、红和Alpha值。按照第一个图像举例来说：

索引	蓝	绿	红	Alpha
0	01	10	37	00
1	00	10	49	00
2	00	18	44	00
3	01	1D	58	00

5、位图数据

接下来就是位图数据了。由于是8位色图，所以每个像素用1个字节表示，取出每个字节，显示到相应的设备上就可以了。

注意，这里的biHeight为正数，说明图像倒立，从左下角开始到右上角，以行为主序排列。

如果是24位色图，按照BGR的顺序排列，32位色图按照BGRAlpha排列。

位图数据排列还有一个规则，就是对齐。

Windows默认的扫描的最小单位是4字节，如果数据对齐满足这个值的话对于数据的获取速度等都是有很大的增益的。因此，BMP图像顺应了这个要求，要求每行的数据的长度必须是4的倍数，如果不够需要进行比特填充（以0填充），这样可以达到按行的快速存取。这样的话，位图数据的大小就不一定是宽x高x每像素字节数了，因为每行还可能有0填充。

填充后的每行数据如下：

其中，BPP是每像素的比特数（Bits Per Pixel），即biBitCount，Width是宽度，单位是像素即bfWidth。

对于我们这个例子，BPP是8，Width是480，正好是4的倍数，也就是没有填充。来计算一下：

RowSize=4*(8*480/32)=480字节，验证没有填充。

那么以上面第二个图片24位色图为例，按照数据可以得到：

• biBitCount=0x0018=24;
• bfWidth=0x000001c6=454;
• bfHeight=0x00000053=83;
• biSizeImage=0x0001BA3c=113212;

按照填充公式，每行有数据4*(24*454/32)=1364 字节，真正的数据有454*3=1362字节，也就是说每行填充了2字节0，一共83行，共填充83*2=166字节，验证了我们的讨论。

在程序中，我们可以用下面的代码计算每行的数据：

int bytesPerLine=((bfWidth*biBitCount+31)>>5)<<2;

那么，位图数据大小为：

int imageSize=bytesPerLine*bfHeight;

这样的话，每扫描完一行数据，最后的几个字节可能是填充的0，需要跳过：

int skip=4-((bfWidth*biBitCount)>>3)&3;
