【C++ Primer | 15】虚函数表剖析（一）

一、虚函数

1. 概念

多态指当不同的对象收到相同的消息时，产生不同的动作

编译时多态（静态绑定），函数重载，运算符重载，模板。
运行时多态（动态绑定），虚函数机制。

为了实现C++的多态，C++使用了一种动态绑定的技术。这个技术的核心是虚函数表（下文简称虚表）。本文介绍虚函数表是如何实现动态绑定的。

C++多态实现的原理：

当类中声明虚函数时，编译器会在类中生成一个虚函数表
虚函数表是一个存储成员函数地址的数据结构
虚函数表是由编译器自动生成与维护的
virtual成员函数会被编译器放入虚函数表中
存在虚函数表时，每个对象中都有一个指向虚函数表的指针

2. 类的虚表

每个包含了虚函数的类都包含一个虚表。
我们知道，当一个类（A）继承另一个类（B）时，类A会继承类B的函数的调用权。所以如果一个基类包含了虚函数，那么其继承类也可调用这些虚函数，换句话说，一个类继承了包含虚函数的基类，那么这个类也拥有自己的虚表。

我们来看以下的代码。类A包含虚函数vfunc1，vfunc2，由于类A包含虚函数，故类A拥有一个虚表。

class A {
public:virtual void vfunc1();virtual void vfunc2();void func1();void func2();
private:int m_data1, m_data2;
};

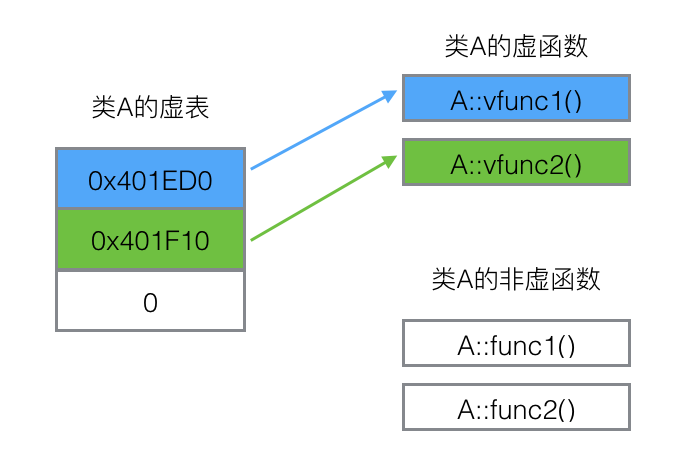

虚表是一个指针数组，其元素是虚函数的指针，每个元素对应一个虚函数的函数指针。需要指出的是，普通的函数即非虚函数，其调用并不需要经过虚表，所以虚表的元素并不包括普通函数的函数指针。
虚表内的条目，即虚函数指针的赋值发生在编译器的编译阶段，也就是说在代码的编译阶段，虚表就可以构造出来了。

3. 虚表指针

虚表是属于类的，而不是属于某个具体的对象，一个类只需要一个虚表即可。同一个类的所有对象都使用同一个虚表。

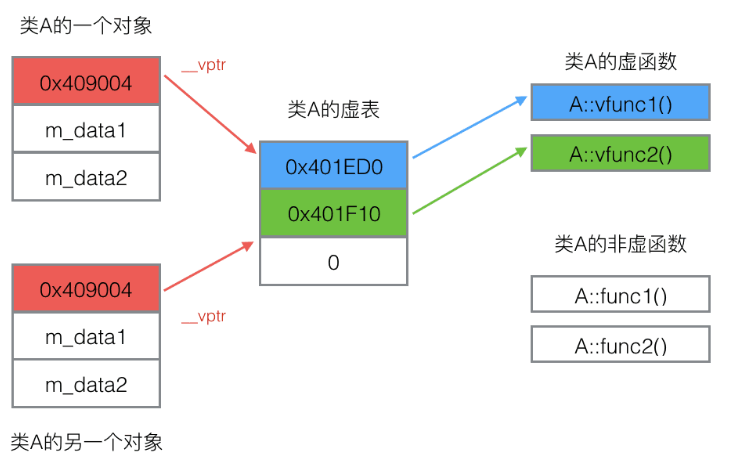

为了指定对象的虚表，每个对象的内部包含一个虚表的指针，来指向自己所使用的虚表。为了让每个包含虚表的类的对象都拥有一个虚表指针，编译器在类中添加了一个指针，*__vptr，用来指向虚表。这样，当类的对象在创建时便拥有了这个指针，且这个指针的值会自动被设置为指向类的虚表。

上面指出，一个继承类的基类如果包含虚函数，那个这个继承类也有拥有自己的虚表，故这个继承类的对象也包含一个虚表指针，用来指向它的虚

4. 动态绑定

class A
{
public:virtual void vfunc1();virtual void vfunc2();void func1();void func2();
private:int m_data1, m_data2;
};class B : public A
{
public:virtual void vfunc1();void func1();
private:int m_data3;
};class C: public B
{
public:virtual void vfunc2();void func2();
private:int m_data1, m_data4;
};

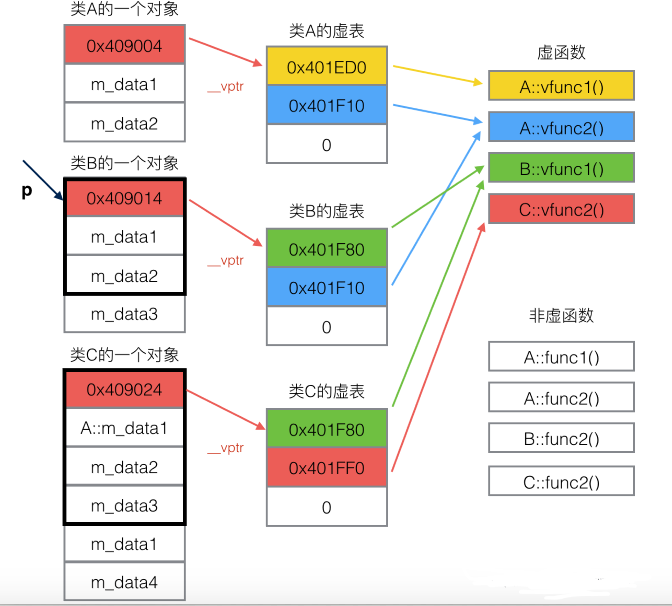

类A是基类，类B继承类A，类C又继承类B。类A，类B，类C，其对象模型如下图3所示。

由于这三个类都有虚函数，故编译器为每个类都创建了一个虚表，即类A的虚表（A vtbl），类B的虚表（B vtbl），类C的虚表（C vtbl）。类A，类B，类C的对象都拥有一个虚表指针，*__vptr，用来指向自己所属类的虚表。

类A包括两个虚函数，故A vtbl包含两个指针，分别指向A::vfunc1()和A::vfunc2()。
类B继承于类A，故类B可以调用类A的函数，但由于类B重写了B::vfunc1()函数，故B vtbl的两个指针分别指向B::vfunc1()和A::vfunc2()。
类C继承于类B，故类C可以调用类B的函数，但由于类C重写了C::vfunc2()函数，故C vtbl的两个指针分别指向B::vfunc1()（指向继承的最近的一个类的函数）和C::vfunc2()。

虽然图3看起来有点复杂，但是只要抓住“对象的虚表指针用来指向自己所属类的虚表，虚表中的指针会指向其继承的最近的一个类的虚函数”这个特点，便可以快速将这几个类的对象模型在自己的脑海中描绘出来。[非虚函数的调用不用经过虚表，故不需要虚表中的指针指向这些函数。

【注意】非虚函数的调用不用经过虚表，故不需要虚表中的指针指向这些函数。

下面以代码说明，代码如下：

#include <iostream>
using namespace std;class Base {
public:virtual void f() { cout << "Base::f" << endl; }virtual void g() { cout << "Base::g" << endl; }virtual void h() { cout << "Base::h" << endl; }
};typedef void(*Fun)(void);  //函数指针
int main()
{Base b;//  这里指针操作比较混乱,在此稍微解析下://  *****printf("虚表地址:%p\n", *(int *)&b); 解析*****://  1.&b代表对象b的起始地址//  2.(int *)&b 强转成int *类型,为了后面取b对象的前四个字节,前四个字节是虚表指针//  3.*(int *)&b 取前四个字节,即vptr虚表地址////  *****printf("第一个虚函数地址:%p\n", *(int *)*(int *)&b);*****://  根据上面的解析我们知道*(int *)&b是vptr,即虚表指针.并且虚表是存放虚函数指针的//  所以虚表中每个元素(虚函数指针)在32位编译器下是4个字节,因此(int *)*(int *)&b//  这样强转后为了后面的取四个字节.所以*(int *)*(int *)&b就是虚表的第一个元素.//  即f()的地址.//  那么接下来的取第二个虚函数地址也就依次类推.  始终记着vptr指向的是一块内存,//  这块内存存放着虚函数地址,这块内存就是我们所说的虚表.//printf("虚表地址:%p\n", *(int *)&b);printf("第一个虚函数地址:%p\n", *(int *)*(int *)&b);printf("第二个虚函数地址:%p\n", *((int *)*(int *)(&b) + 1));Fun pfun = (Fun)*((int *)*(int *)(&b));  //vitural f();printf("f():%p\n", pfun);pfun();pfun = (Fun)(*((int *)*(int *)(&b) + 1));  //vitural g();printf("g():%p\n", pfun);pfun();
}

输出结果：

通过这个示例，我们可以看到，我们可以通过强行把&b转成int *，取得虚函数表的地址，然后，再次取址就可以得到第一个虚函数的地址了，也就是Base::f()，这在上面的程序中得到了验证（把int* 强制转成了函数指针）。通过这个示例，我们就可以知道如果要调用Base::g()和Base::h()，其代码如下

(Fun)*((int*)*(int*)(&b)+0);  // Base::f()
(Fun)*((int*)*(int*)(&b)+1);  // Base::g()
(Fun)*((int*)*(int*)(&b)+2);  // Base::h()

二、一般继承

下面，再让我们来看看继承时的虚函数表是什么样的。假设有如下所示的一个继承关系：

class Base
{
public:virtual void f() { cout << "Base::f()" << endl; }virtual void g() { cout << "Base::g()" << endl; }virtual void h() { cout << "Base::h()" << endl; }
};class Derive : public Base
{
public:virtual void f1() { cout << "Base::f1()" << endl; }virtual void g1() { cout << "Base::g1()" << endl; }virtual void h1() { cout << "Base::h1()" << endl; }
};

请注意，在这个继承关系中，子类没有重载任何父类的函数。那么，在派生类的实例中，其虚函数表如下所示：

对于实例：Derive d; 的虚函数表如下：

我们可以看到下面几点：

虚函数按照其声明顺序放于表中。
父类的虚函数在子类的虚函数前面。

三、一般继承（有虚函数覆盖）

覆盖父类的虚函数是很显然的事情，不然，虚函数就变得毫无意义。下面，我们来看一下，如果子类中有虚函数重载了父类的虚函数，会是一个什么样子？假设，我们有下面这样的一个继承关系。

class Base
{
public:virtual void f() { cout << "Base::f()" << endl; }virtual void g() { cout << "Base::g()" << endl; }virtual void h() { cout << "Base::h()" << endl; }
};class Derive : public Base
{
public:virtual void f() { cout << "Base::f1()" << endl; }virtual void g1() { cout << "Base::g1()" << endl; }virtual void h1() { cout << "Base::h1()" << endl; }
};

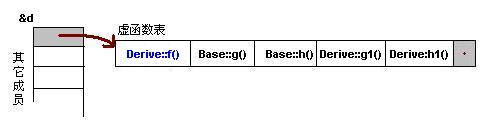

为了让大家看到被继承过后的效果，在这个类的设计中，我只覆盖了父类的一个函数：f()。那么，对于派生类的实例，其虚函数表会是下面的一个样子：

我们从表中可以看到下面几点，

覆盖的f()函数被放到了虚表中原来父类虚函数的位置。
没有被覆盖的函数依旧。

这样，我们就可以看到对于下面这样的程序：

Base *b = new Derive();
b->f();

由b所指的内存中的虚函数表的f()的位置已经被Derive::f()函数地址所取代，于是在实际调用发生时，是Derive::f()被调用了。这就实现了多态。

四、单一的一般继承

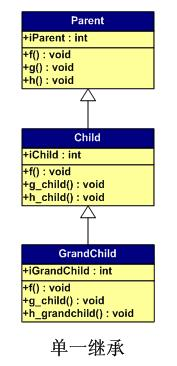

下面，我们假设有如下所示的一个继承关系：

注意，在这个继承关系中，父类，子类，孙子类都有自己的一个成员变量。而了类覆盖了父类的f()方法，孙子类覆盖了子类的g_child()及其超类的f()。

测试代码：

#include<iostream>
using namespace std;class Parent {
public:int iparent;Parent(): iparent(10) {}virtual void f() { cout << " Parent::f()" << endl; }virtual void g() { cout << " Parent::g()" << endl; }virtual void h() { cout << " Parent::h()" << endl; }
};class Child : public Parent {
public:int ichild;Child(): ichild(100) {}virtual void f() { cout << "Child::f()" << endl; }virtual void g_child() { cout << "Child::g_child()" << endl; }virtual void h_child() { cout << "Child::h_child()" << endl; }
};class GrandChild : public Child {
public:int igrandchild;GrandChild(): igrandchild(1000) {}virtual void f() { cout << "GrandChild::f()" << endl; }virtual void g_child() { cout << "GrandChild::g_child()" << endl; }virtual void h_grandchild() { cout << "GrandChild::h_grandchild()" << endl; }
};int main()
{typedef void(*Fun)(void);GrandChild gc;int** pVtab = (int**)&gc;cout << "[0] GrandChild::_vptr->" << endl;for (int i = 0; (Fun)pVtab[0][i] != NULL; i++) {Fun pFun = (Fun)pVtab[0][i];cout << "    [" << i << "] ";pFun();}cout << "[1] Parent.iparent = " << (int)pVtab[1] << endl;cout << "[2] Child.ichild = " << (int)pVtab[2] << endl;cout << "[3] GrandChild.igrandchild = " << (int)pVtab[3] << endl;
}

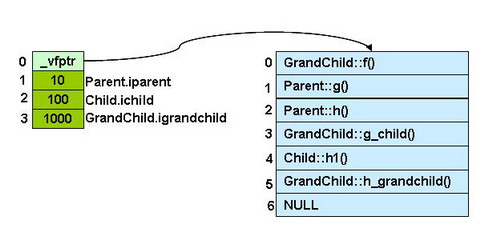

输出结果：
