前言
前天，在群里看见有人发了这张表情包：
感觉女主有点好看，然后问室友是啥番剧（darling in the franxx），然后就去补番了，然后从晚上十二点看到早上五点多，睡了一觉下午接着看，看完脑子里面全是02，啊啊啊啊，这种番这的太对我的胃口了，墙裂推荐！！！
在网站上截了几张图准备做壁纸的，但是这几张图片有几个缺点：
1、有两张手速不快，截图上有字
2、由于图像经过处理有点模糊，细节不够明显
于是查了查Opencv有没有相关的函数可以解决这种问题，发现是有的。
上述的两种问题分别对应着两种图像处理效果：1、图像修复 2、图像锐化
图像修复
图像修复，指对受到损坏的图像进行修复重建或者去除图像中的多余物体。
去除文字，是图像修复的一种应用。
Opencv自带inpaint函数：
CV_EXPORTS_W void inpaint( InputArray src, InputArray inpaintMask,OutputArray dst, double inpaintRadius, int flags );
其中
InputArray src 表示要修复的图像，
InputArray inpaintMask表示修复模板，
OutputArray dst 表示修复后的图像，
double inpaintRadius 表示修复的半径，
int flags 表示修复使用的算法 。 opencv提供了两种选择 CV_INPAINT_TELEA 和 CV_INPAINT_NS。
这里不详细讲解修复原理，百度或知乎都有相关的原理讲解的。调用inpaint()函数一个关键的点：确定修复掩膜。
修复掩膜只能为8位单通道的图像，其中非零像素表示需要修补的区域。
所以，用阈值法提取的文字图像作为修复掩膜。虽然阈值法的处理结果可能会导致一些误检点或者误检区域，但这些误检都在可容忍的错误范围之内。而且可用形态学方法中膨胀操作对阈值法提取的结果进行膨胀，膨胀操作的结果再作为修复掩膜。
代码：
1、确定修复掩膜图像，观察像素发现，文字为白色
Mat GetRedComponet(Mat srcImg)
{//如果直接对srcImg处理会改变main()函数中的实参Mat dstImg = srcImg.clone();Mat_<Vec3b>::iterator it = dstImg.begin<Vec3b>();Mat_<Vec3b>::iterator itend = dstImg.end<Vec3b>();for (; it != itend; it++){if ((*it)[2] > 230 && (*it)[1] > 230 && (*it)[2] > 230){(*it)[0] = 255;(*it)[1] = 255;(*it)[2] = 255;//红色分量保持不变}else{(*it)[0] = 0;(*it)[1] = 0;(*it)[2] = 0;}}return dstImg;
}
2、确定膨胀参数以及修复半径
void Inpainting(Mat oriImg, Mat maskImg,Mat& inpaintedImage)
{Mat grayMaskImg;Mat element = getStructuringElement(MORPH_ELLIPSE, Size(15, 15));//MORPH_RECT MORPH_CROSS;MORPH_ELLIPSE;dilate(maskImg, maskImg, element);//膨胀后结果作为修复掩膜//将彩色图转换为单通道灰度图，最后一个参数为通道数cvtColor(maskImg, grayMaskImg, COLOR_BGR2GRAY, 1);//修复图像的掩膜必须为8位单通道图像inpaintedImage.create(oriImg.size(), oriImg.type());inpaint(oriImg, grayMaskImg, inpaintedImage, 3, INPAINT_NS); //INPAINT_NS INPAINT_TELEA
}
3、传入图片，展示图片
int main(int argc, char* argv[])
{Mat srcImg;srcImg=imread("D:\\opencv_picture_test\\darling in the franxx\\02字.png", 1);//获取掩膜大概区域，之后需要进行膨胀处理，扩大掩膜区域Mat imgComponet = GetRedComponet(srcImg);Mat inpaintedImage;Mat result;//修复Inpainting(srcImg, imgComponet, inpaintedImage);//namedWindow("原图", WINDOW_NORMAL); //imshow("原图", srcImg);namedWindow("图像复原结果图", WINDOW_NORMAL);imshow("图像复原结果图", inpaintedImage);waitKey(0);return 0;
}

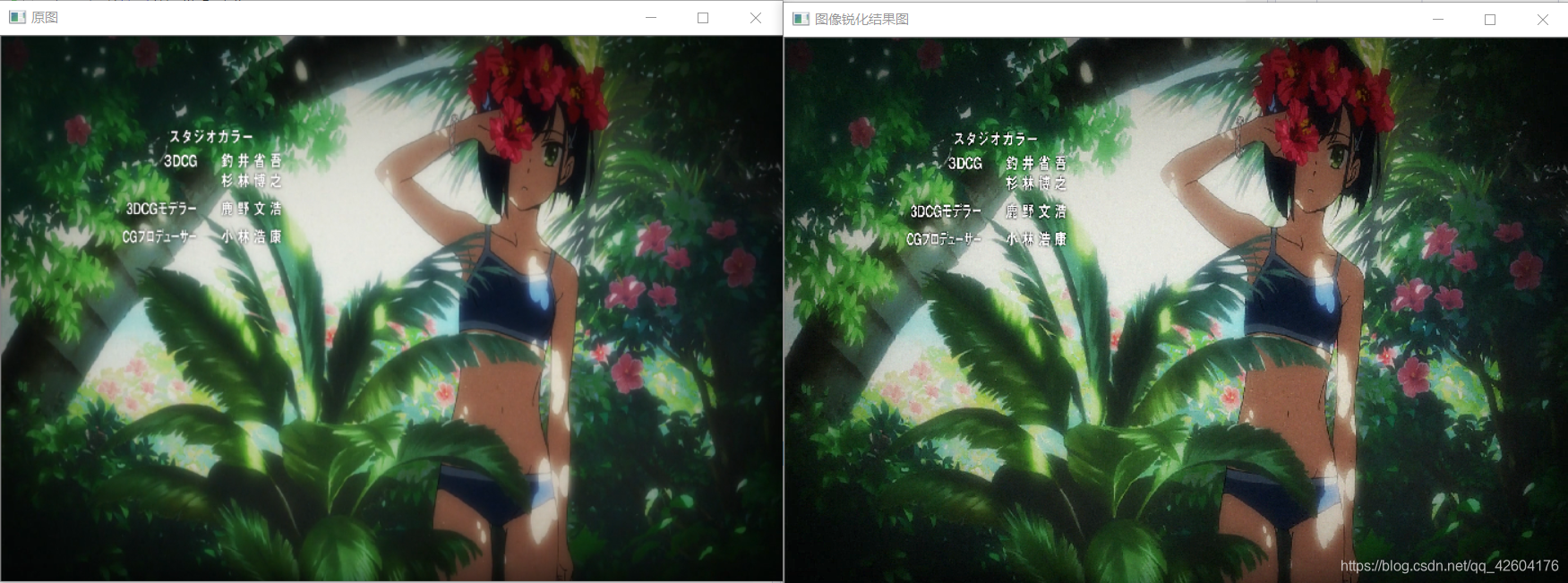

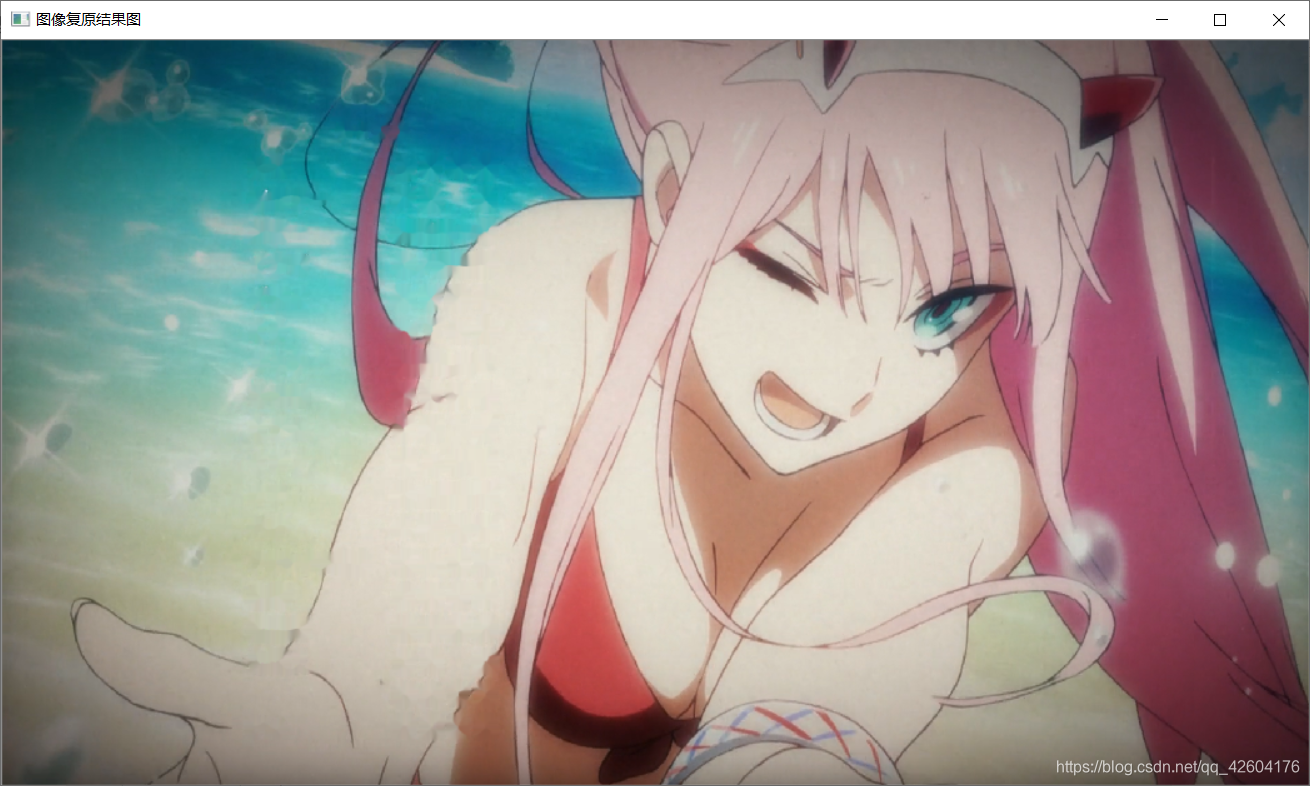

效果：

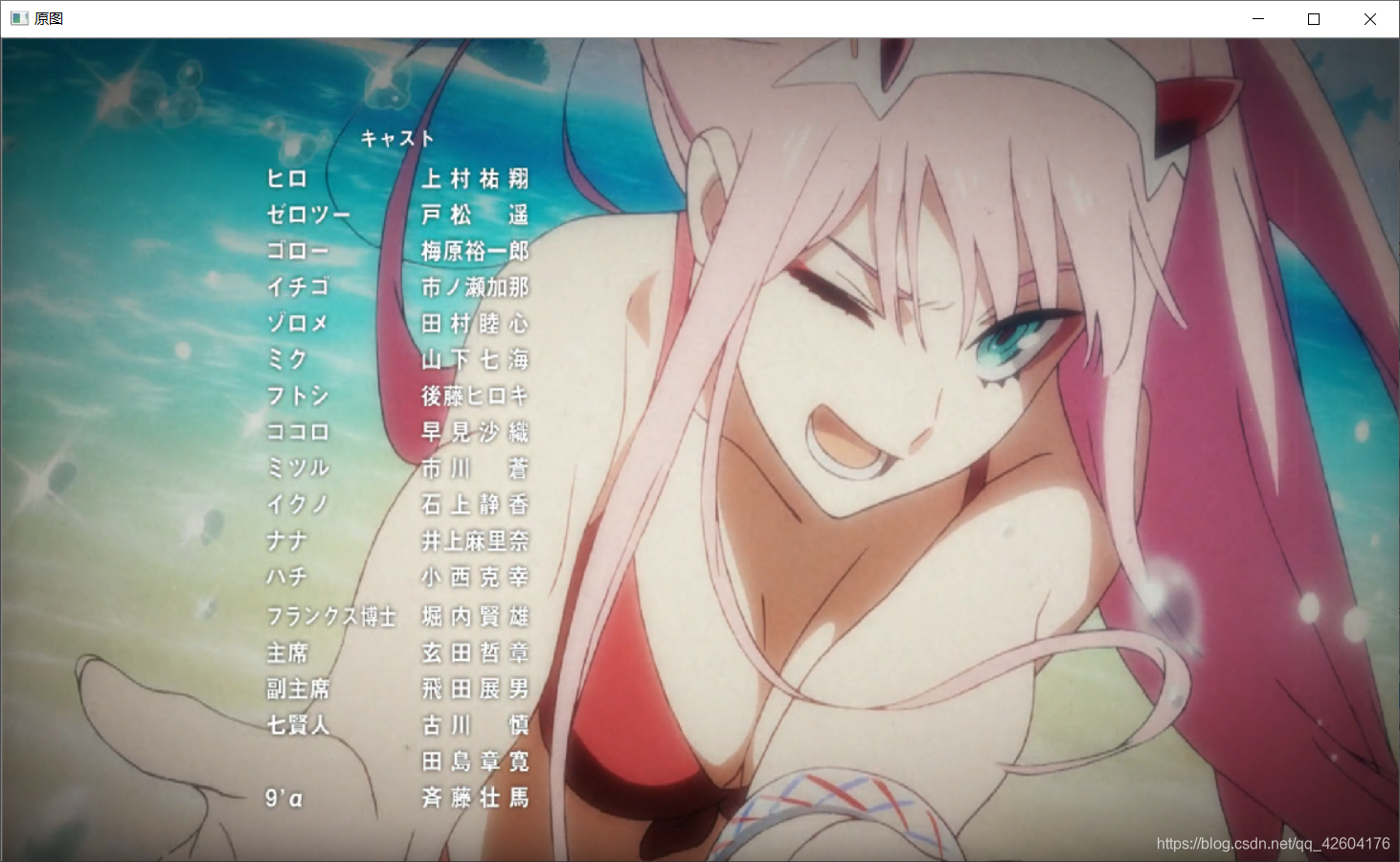

原图：
感觉效果还行，不过效果没有达到做壁纸的效果，唉。。。
图像锐化
图像锐化，是使图像边缘更清晰的一种图像处理方法，细节增强（detail enhancement）。
常用的做法是提取图像的高频分量，将其叠加到原图上。
图像高频分量的提取有两种做法，一种是用高通滤波器，得到高频分量，另一种是通过低通滤波，用原图减低频得以高频。
直接提取高频的方法有sobel算法、laplcian算子，sobel算子是图像的一阶导数，提取的是梯度信息，分水平和垂直两种，常常用来做边缘检测、方向判别，sobel算子在斜坡处不为0，因此会产生较粗的边缘。laplcian算子是图像的二阶导，在图像开始变化和结束变化的地方值不为0，渐变时结果为0，因此laplacian比sobel算子更适合做sharpen。
除了直接提取高频的方法外，我们也可以先提取低频，原图减去低频得到高频。这种方法称为非锐化掩模（unsharpen
mask），我们常使用低通滤波器（高斯、双边）对图像进行滤波，这种方法滤波器很好控制（包括大小和强弱），从而可以控制高频分量的强弱。
高频分量提取（滤波）
void sharpenImage( cv::Mat& image, cv::Mat& result)
{//创建并初始化滤波模板,这里使用拉普拉斯模板cv::Mat kernel(3, 3, CV_32F, cv::Scalar(0));kernel.at<float>(1, 1) = 5.0;kernel.at<float>(0, 1) = -1.0;kernel.at<float>(1, 0) = -1.0;kernel.at<float>(1, 2) = -1.0;kernel.at<float>(2, 1) = -1.0;result.create(image.size(), image.type());//对图像进行滤波cv::filter2D(image, result, image.depth(), kernel);
}
效果：
darling in the franxx图片

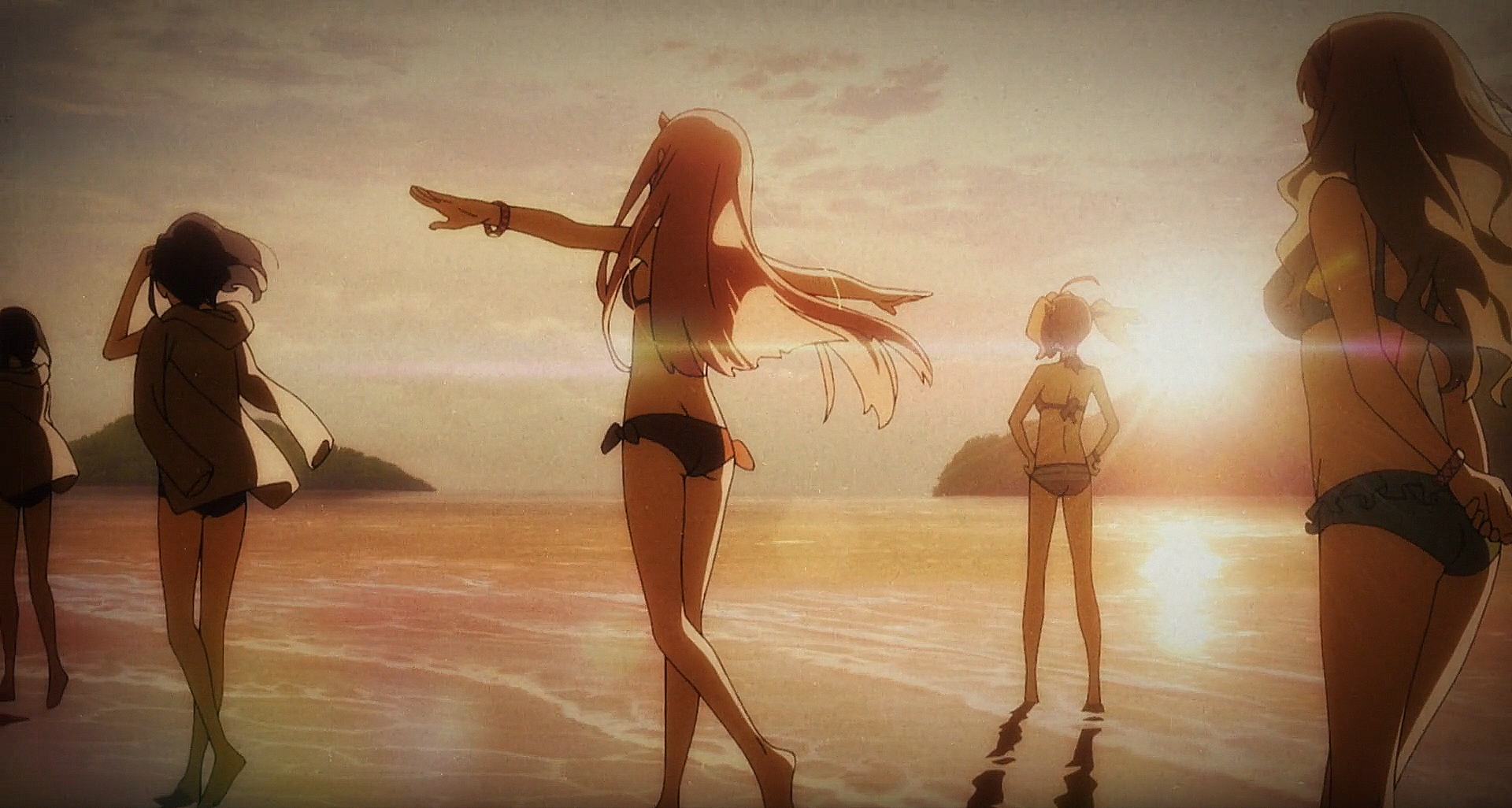

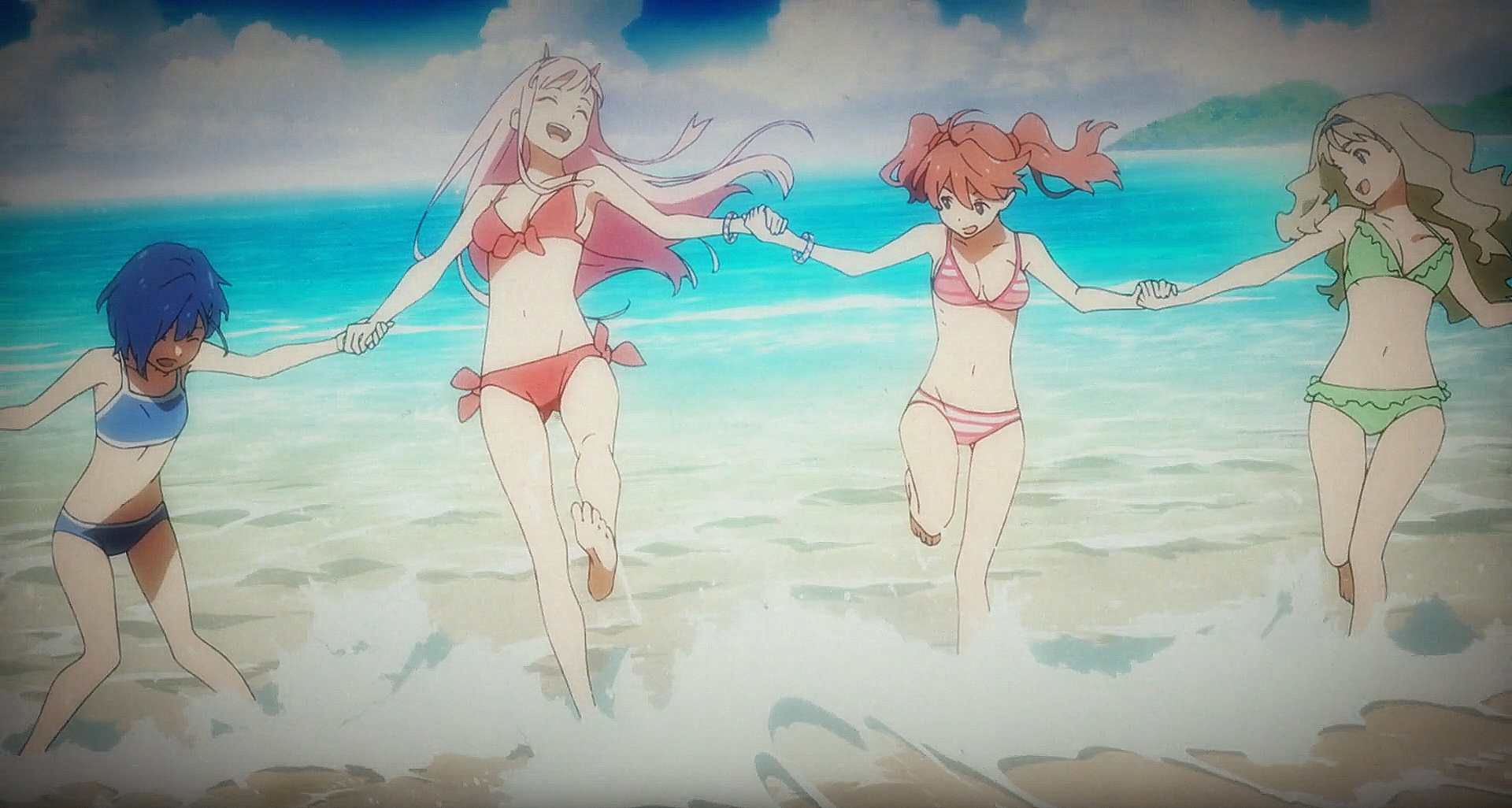

锐化：

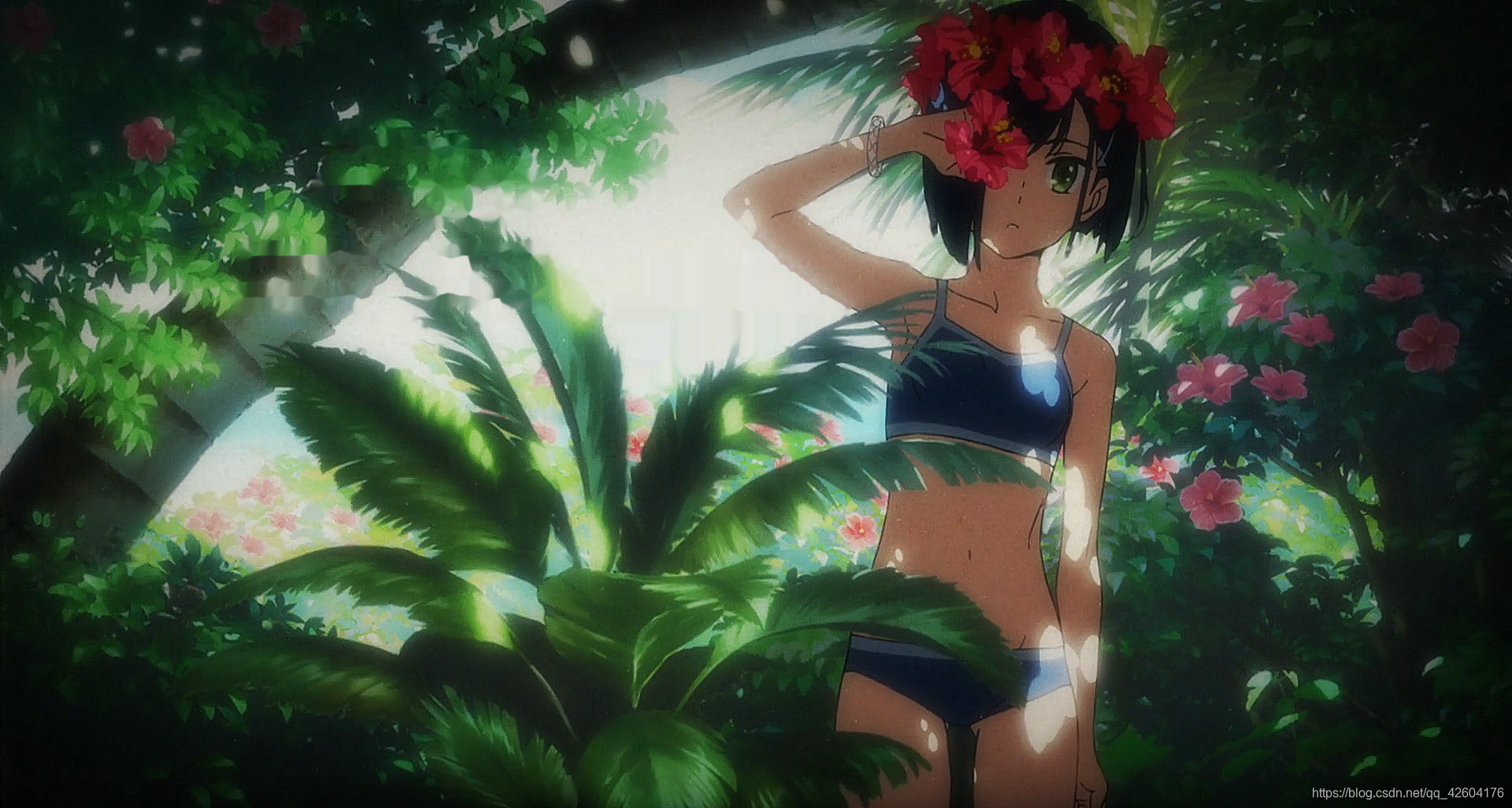

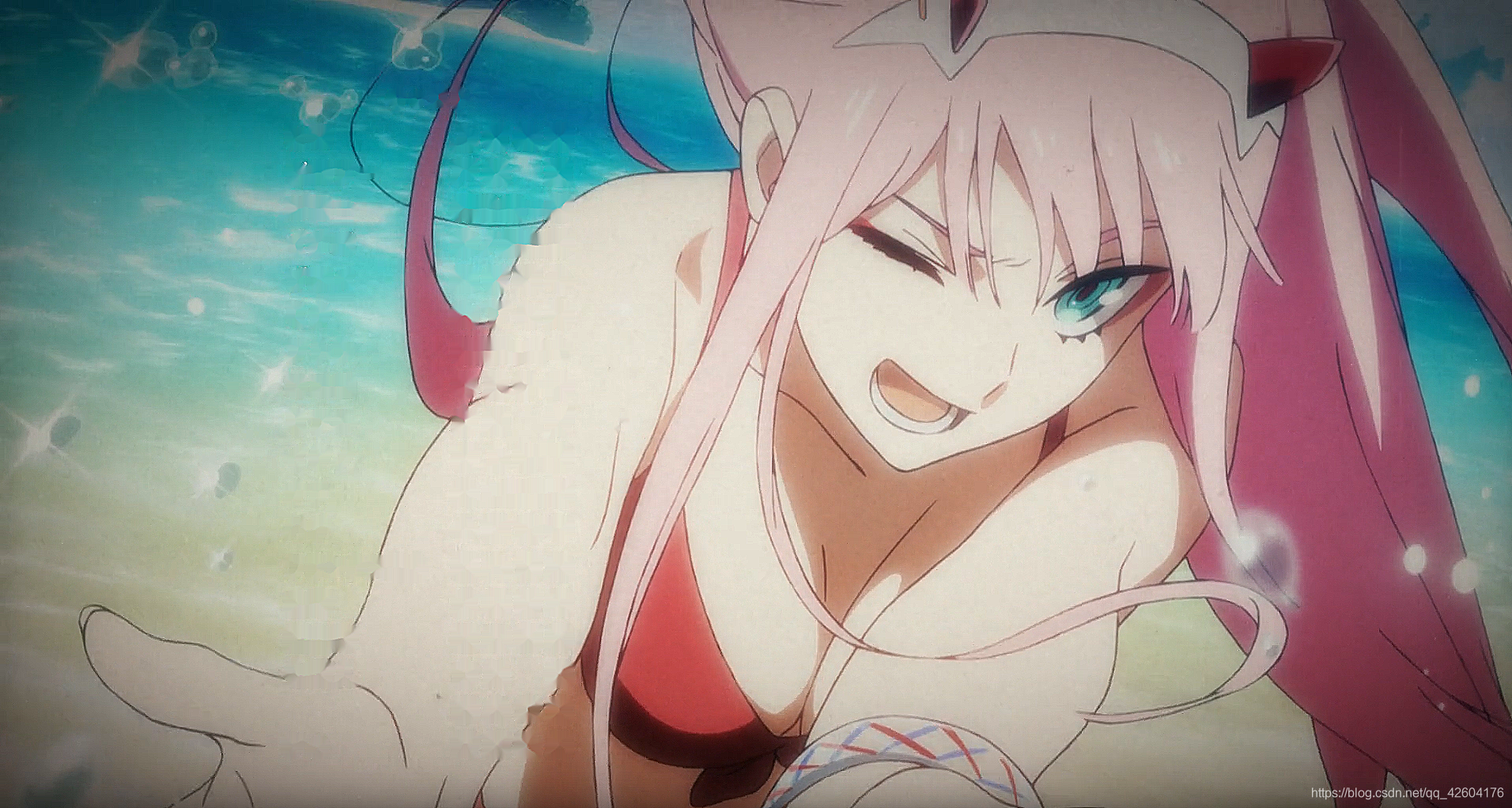

修复：

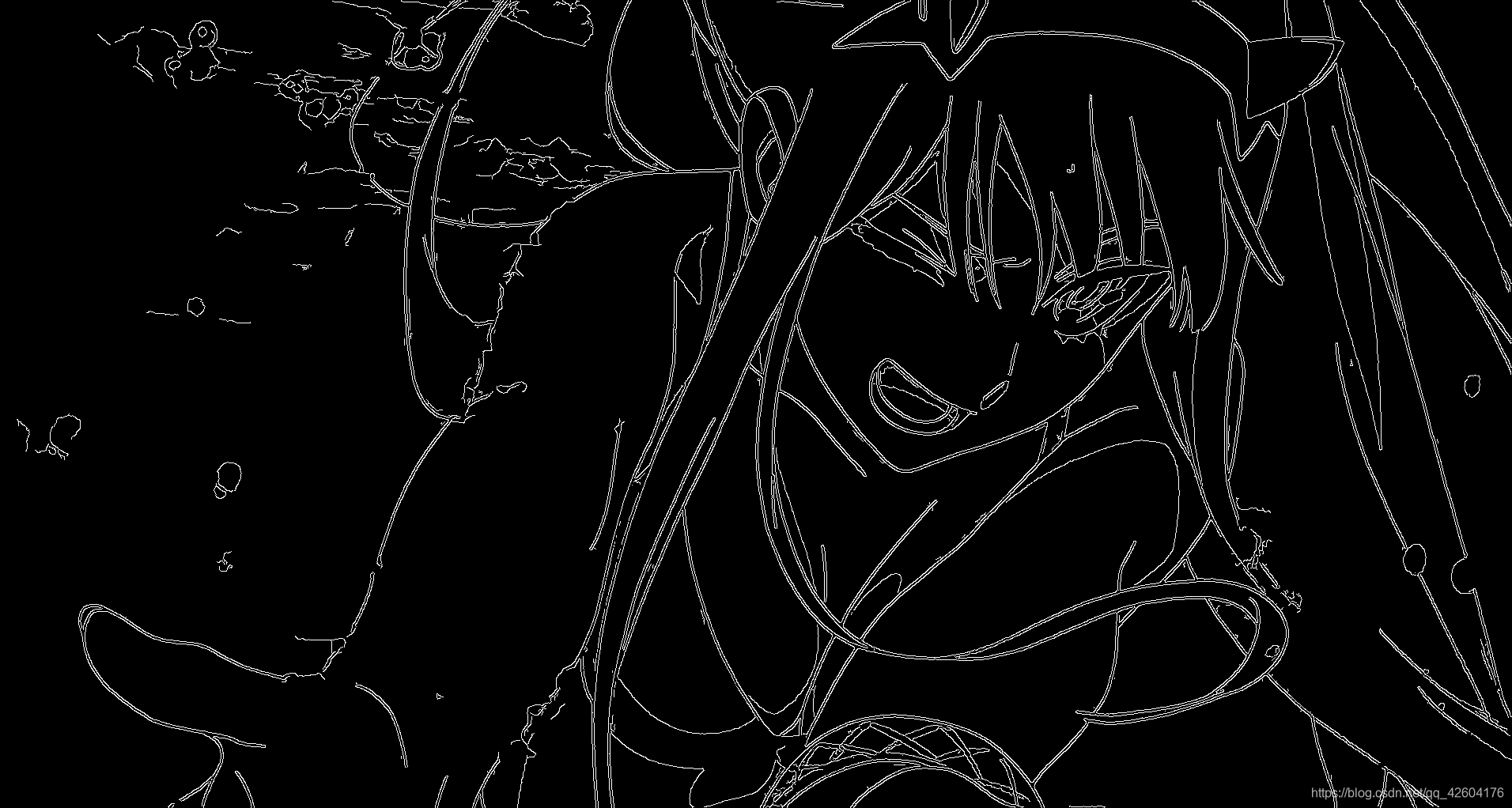

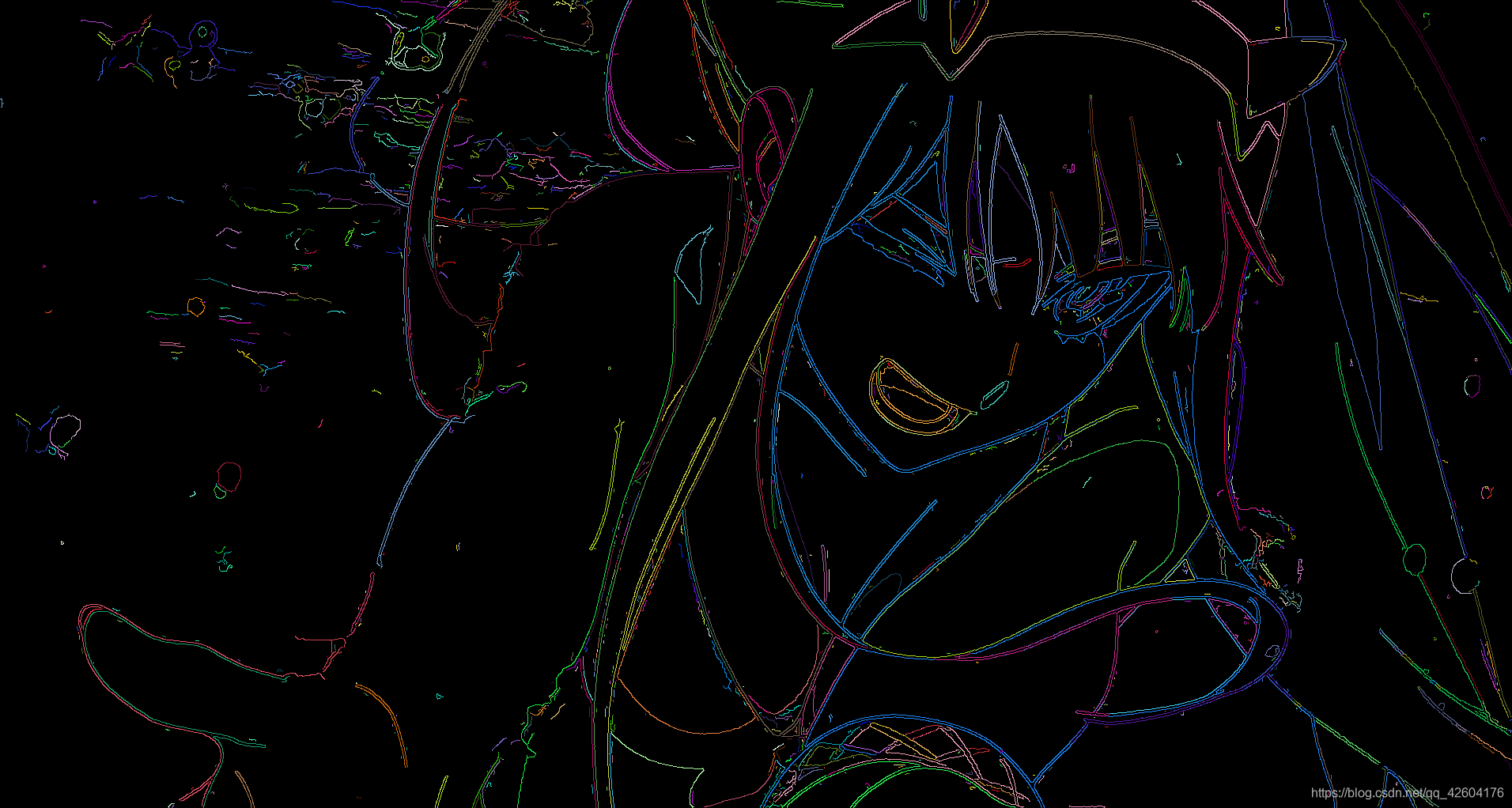

轮廓或边缘：
总结
莓的那张由于字在树林背景那边，看起来效果还行。02的那张由于涉及到身体轮廓，以后还需要进行改进。
另外以后手速还是需要练，尽量截到不带字的图。
大爱02小宝贝！！！
