【视觉项目】【day3】8.22号实验记录(利用canny检测之后的来进行模板匹配)

【day3】8.22号实验记录(几乎没干正事的一天,利用canny检测之后的来进行模板匹配)

今天没搞代码,主要是问研究生学长工业摄像头的接法的,学长也不知道,明天问问老师。。。
晚上搞了一下canny之后的模板匹配(基于边缘的ncc模板匹配)。
失误率还是很高;
步骤:
1、对测试图进行canny边缘检测,blurSize:5,thred1:40,thred2=thred1*2
2、截取出模板图
3、对模板图进行精简化,每个形状留下一个模板
4、模板匹配,利用最后一个method
5、观察结果

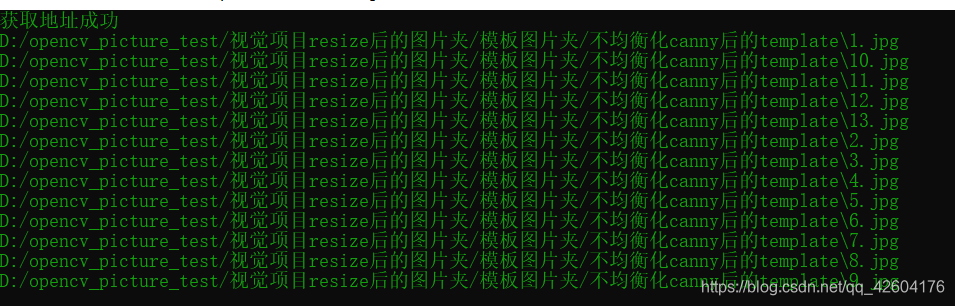

在此之前发现一个BUG,一开始我把文件夹的模板图片按照大小从大到小排序,然后读取,以为读取的顺序也是按照大小,结果并不是。然后将文件名改成数字发现这样问题:
在这里插入图片描述
现在改成0~9,A ~Z了。这样读取就没问题了(图片先按照从大到小排列好,然后标上序号)

瓶子种类判断序列
大棕瓶1
方底圆肩2
BAL3
桶肩4
方肩5
圆肩6
多面肩7
长条8
方方9
小方肩10(A)
小桶肩11(B)
小长条12©
葡萄形13(D)
小小长条14(E)

我就说我看imshow出来的图有的框框是正确的但是打印出来的信息确实说判断失误,原来错误在此。
结果一览:

第0张测试图片的测试
推测: 1 0.999899
推测: 2 0.159316
推测: 3 0.16973
推测: 4 0.16302
推测: 5 0.146634
推测: 6 0.145204
推测: 7 0.154191
推测: 8 0.169068
推测: 9 0.172421
推测: 10 0.164901
推测: 11 0.174258
推测: 12 0.142165
推测: 13 0.171748
推测: 14 0.181042
推测: 1 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\1.jpg
第1张测试图片的测试
推测: 1 0.0677492
推测: 2 0.192816
推测: 3 0.19569
推测: 4 0.203792
推测: 5 0.183926
推测: 6 0.194002
推测: 7 0.204825
推测: 8 0.167349
推测: 9 0.212663
推测: 10 0.248098
推测: 11 0.236596
推测: 12 0.167326
推测: 13 0.193811
推测: 14 0.246041
推测: 10 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\10+波纹.jpg
第2张测试图片的测试
推测: 1 0.0745666
推测: 2 0.191711
推测: 3 0.206386
推测: 4 0.223004
推测: 5 0.189569
推测: 6 0.192022
推测: 7 0.219123
推测: 8 0.153535
推测: 9 0.215017
推测: 10 0.272478
推测: 11 0.24383
推测: 12 0.155505
推测: 13 0.206007
推测: 14 0.230731
推测: 10 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\10+麻点.jpg
第3张测试图片的测试
推测: 1 0.0674402
推测: 2 0.190262
推测: 3 0.194618
推测: 4 0.202427
推测: 5 0.180647
推测: 6 0.184829
推测: 7 0.200398
推测: 8 0.152772
推测: 9 0.206936
推测: 10 0.225717
推测: 11 0.228099
推测: 12 0.162078
推测: 13 0.205098
推测: 14 0.232309
推测: 14 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\10+气泡+瓶口破裂.jpg
第4张测试图片的测试
推测: 1 0.0667432
推测: 2 0.184654
推测: 3 0.196985
推测: 4 0.197662
推测: 5 0.175655
推测: 6 0.192289
推测: 7 0.188367
推测: 8 0.160075
推测: 9 0.199215
推测: 10 0.999916
推测: 11 0.226178
推测: 12 0.168345
推测: 13 0.194988
推测: 14 0.232534
推测: 10 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\10.jpg
第5张测试图片的测试
推测: 1 0.071391
推测: 2 0.172067
推测: 3 0.183315
推测: 4 0.185845
推测: 5 0.168023
推测: 6 0.177003
推测: 7 0.197795
推测: 8 0.15127
推测: 9 0.208734
推测: 10 0.205898
推测: 11 0.223277
推测: 12 0.161699
推测: 13 0.183026
推测: 14 0.238298
推测: 14 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\10_2.jpg
第6张测试图片的测试
推测: 1 0.0766431
推测: 2 0.194797
推测: 3 0.192207
推测: 4 0.192065
推测: 5 0.165884
推测: 6 0.197727
推测: 7 0.194922
推测: 8 0.155325
推测: 9 0.203182
推测: 10 0.212072
推测: 11 0.999917
推测: 12 0.149497
推测: 13 0.200141
推测: 14 0.234049
推测: 11 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\11.jpg
第7张测试图片的测试
推测: 1 0.0660837
推测: 2 0.15329
推测: 3 0.161353
推测: 4 0.160306
推测: 5 0.158421
推测: 6 0.160659
推测: 7 0.168233
推测: 8 0.162622
推测: 9 0.180816
推测: 10 0.167988
推测: 11 0.16388
推测: 12 0.999889
推测: 13 0.145922
推测: 14 0.236582
推测: 12 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\12.jpg
第8张测试图片的测试
推测: 1 0.0687511
推测: 2 0.143734
推测: 3 0.160211
推测: 4 0.160617
推测: 5 0.137856
推测: 6 0.153583
推测: 7 0.151973
推测: 8 0.122462
推测: 9 0.167214
推测: 10 0.173555
推测: 11 0.188296
推测: 12 0.124624
推测: 13 0.999895
推测: 14 0.19558
推测: 13 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\13.jpg
第9张测试图片的测试
推测: 1 0.0759759
推测: 2 0.174036
推测: 3 0.189693
推测: 4 0.186176
推测: 5 0.162701
推测: 6 0.186011
推测: 7 0.182791
推测: 8 0.164141
推测: 9 0.211726
推测: 10 0.190269
推测: 11 0.214651
推测: 12 0.202217
推测: 13 0.191377
推测: 14 0.999928
推测: 14 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\14.jpg
第10张测试图片的测试
推测: 1 0.0685986
推测: 2 0.999908
推测: 3 0.197106
推测: 4 0.199551
推测: 5 0.165488
推测: 6 0.177893
推测: 7 0.175737
推测: 8 0.17786
推测: 9 0.189742
推测: 10 0.199831
推测: 11 0.224685
推测: 12 0.167693
推测: 13 0.187055
推测: 14 0.227288
推测: 2 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\2+料纹.jpg
第11张测试图片的测试
推测: 1 0.0823208
推测: 2 0.194862
推测: 3 0.240673
推测: 4 0.228067
推测: 5 0.203489
推测: 6 0.20106
推测: 7 0.188743
推测: 8 0.171516
推测: 9 0.217045
推测: 10 0.210541
推测: 11 0.230518
推测: 12 0.195712
推测: 13 0.198557
推测: 14 0.242895
推测: 14 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\3(2).jpg
第12张测试图片的测试
推测: 1 0.0875951
推测: 2 0.189371
推测: 3 0.999919
推测: 4 0.20761
推测: 5 0.184649
推测: 6 0.190449
推测: 7 0.187689
推测: 8 0.172588
推测: 9 0.21905
推测: 10 0.211293
推测: 11 0.222776
推测: 12 0.17192
推测: 13 0.194983
推测: 14 0.240071
推测: 3 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\3.jpg
第13张测试图片的测试
推测: 1 0.0762475
推测: 2 0.193385
推测: 3 0.206374
推测: 4 0.999917
推测: 5 0.196284
推测: 6 0.211612
推测: 7 0.199663
推测: 8 0.16672
推测: 9 0.203637
推测: 10 0.222087
推测: 11 0.229298
推测: 12 0.173151
推测: 13 0.193383
推测: 14 0.242526
推测: 4 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\4+厚底.jpg
第14张测试图片的测试
推测: 1 0.0742768
推测: 2 0.183037
推测: 3 0.19992
推测: 4 0.233414
推测: 5 0.193829
推测: 6 0.202593
推测: 7 0.195318
推测: 8 0.162245
推测: 9 0.196492
推测: 10 0.206311
推测: 11 0.224846
推测: 12 0.164093
推测: 13 0.182105
推测: 14 0.224409
推测: 4 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\4+厚底2.jpg
第15张测试图片的测试
推测: 1 0.0841786
推测: 2 0.204607
推测: 3 0.224352
推测: 4 0.223654
推测: 5 0.194415
推测: 6 0.203212
推测: 7 0.201527
推测: 8 0.17594
推测: 9 0.20281
推测: 10 0.222734
推测: 11 0.237972
推测: 12 0.178081
推测: 13 0.198503
推测: 14 0.223998
推测: 11 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\4+炸肩.jpg
第16张测试图片的测试
推测: 1 0.0687894
推测: 2 0.169599
推测: 3 0.196785
推测: 4 0.192013
推测: 5 0.201513
推测: 6 0.168095
推测: 7 0.188264
推测: 8 0.174867
推测: 9 0.193395
推测: 10 0.203779
推测: 11 0.203879
推测: 12 0.158818
推测: 13 0.166283
推测: 14 0.201001
推测: 11 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\5+脖夹料.jpg
第17张测试图片的测试
推测: 1 0.0669763
推测: 2 0.165399
推测: 3 0.189213
推测: 4 0.195807
推测: 5 0.999901
推测: 6 0.182851
推测: 7 0.187197
推测: 8 0.159754
推测: 9 0.20123
推测: 10 0.194069
推测: 11 0.198122
推测: 12 0.180539
推测: 13 0.175488
推测: 14 0.229792
推测: 5 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\5+肩薄.jpg
第18张测试图片的测试
推测: 1 0.0677802
推测: 2 0.169116
推测: 3 0.195108
推测: 4 0.18314
推测: 5 0.194622
推测: 6 0.172374
推测: 7 0.18676
推测: 8 0.15826
推测: 9 0.194704
推测: 10 0.209267
推测: 11 0.199518
推测: 12 0.16706
推测: 13 0.172012
推测: 14 0.221641
推测: 14 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\5+气泡.jpg
第19张测试图片的测试
推测: 1 0.0747533
推测: 2 0.181079
推测: 3 0.200197
推测: 4 0.197885
推测: 5 0.205308
推测: 6 0.174768
推测: 7 0.196886
推测: 8 0.17837
推测: 9 0.201382
推测: 10 0.213211
推测: 11 0.206511
推测: 12 0.164951
推测: 13 0.168586
推测: 14 0.220555
推测: 14 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\5+炸口.jpg
第20张测试图片的测试
推测: 1 0.0699738
推测: 2 0.167857
推测: 3 0.194068
推测: 4 0.196662
推测: 5 0.223518
推测: 6 0.17532
推测: 7 0.187385
推测: 8 0.165401
推测: 9 0.207974
推测: 10 0.196251
推测: 11 0.216576
推测: 12 0.168357
推测: 13 0.165634
推测: 14 0.236621
推测: 14 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\5+皱纹气泡.jpg
第21张测试图片的测试
推测: 1 0.0745079
推测: 2 0.172329
推测: 3 0.183698
推测: 4 0.207432
推测: 5 0.180945
推测: 6 0.999902
推测: 7 0.182795
推测: 8 0.156521
推测: 9 0.196917
推测: 10 0.200413
推测: 11 0.219137
推测: 12 0.166677
推测: 13 0.177033
推测: 14 0.23339
推测: 6 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\6.jpg
第22张测试图片的测试
推测: 1 0.0757203
推测: 2 0.185743
推测: 3 0.198319
推测: 4 0.209321
推测: 5 0.177278
推测: 6 0.215565
推测: 7 0.188477
推测: 8 0.159327
推测: 9 0.207627
推测: 10 0.197104
推测: 11 0.22871
推测: 12 0.156538
推测: 13 0.180326
推测: 14 0.227921
推测: 11 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\6_2.jpg
第23张测试图片的测试
推测: 1 0.0763888
推测: 2 0.182751
推测: 3 0.204342
推测: 4 0.217796
推测: 5 0.197232
推测: 6 0.225404
推测: 7 0.198124
推测: 8 0.166369
推测: 9 0.210786
推测: 10 0.2024
推测: 11 0.240366
推测: 12 0.155964
推测: 13 0.18852
推测: 14 0.232502
推测: 11 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\6_3.jpg
第24张测试图片的测试
推测: 1 0.0709417
推测: 2 0.168317
推测: 3 0.183995
推测: 4 0.19602
推测: 5 0.183233
推测: 6 0.182706
推测: 7 0.999906
推测: 8 0.155042
推测: 9 0.212351
推测: 10 0.197007
推测: 11 0.219966
推测: 12 0.179487
推测: 13 0.186827
推测: 14 0.238455
推测: 7 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\7+厚底.jpg
第25张测试图片的测试
推测: 1 0.0796629
推测: 2 0.181547
推测: 3 0.200326
推测: 4 0.218412
推测: 5 0.18823
推测: 6 0.191254
推测: 7 0.26721
推测: 8 0.16667
推测: 9 0.224057
推测: 10 0.222557
推测: 11 0.230706
推测: 12 0.165753
推测: 13 0.189809
推测: 14 0.249041
推测: 7 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\7+厚底2.jpg
第26张测试图片的测试
推测: 1 0.077863
推测: 2 0.172118
推测: 3 0.172068
推测: 4 0.165604
推测: 5 0.15109
推测: 6 0.164338
推测: 7 0.150378
推测: 8 0.999904
推测: 9 0.164206
推测: 10 0.168536
推测: 11 0.179627
推测: 12 0.174269
推测: 13 0.162888
推测: 14 0.208456
推测: 8 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\8.jpg
第27张测试图片的测试
推测: 1 0.0802956
推测: 2 0.179141
推测: 3 0.179439
推测: 4 0.168302
推测: 5 0.149152
推测: 6 0.166684
推测: 7 0.148488
推测: 8 0.22492
推测: 9 0.174161
推测: 10 0.173598
推测: 11 0.183869
推测: 12 0.180352
推测: 13 0.172465
推测: 14 0.226786
推测: 14 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\8_2.jpg
第28张测试图片的测试
推测: 1 0.0755698
推测: 2 0.174307
推测: 3 0.20318
推测: 4 0.190371
推测: 5 0.180084
推测: 6 0.189627
推测: 7 0.202128
推测: 8 0.153806
推测: 9 0.999983
推测: 10 0.196823
推测: 11 0.215923
推测: 12 0.179363
推测: 13 0.187962
推测: 14 0.248053
推测: 9 D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/不均衡化直接canyy后的测试图\9.jpg

误判少了很多,但是仍然是不少的。接下来,估摸着可能是由于反光,玻璃瓶内部的花纹太过于杂乱无章,其实判断形状我们只需要用到最外部的轮廓,可以想办法把测试图以及模板中的瓶子内部“边缘”消除掉,或许会有效果。

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.mzph.cn/news/378388.shtml

如若内容造成侵权/违法违规/事实不符,请联系多彩编程网进行投诉反馈email:809451989@qq.com,一经查实,立即删除!

相关文章

scala字符替换_如何替换Scala中的“坏”字符?

scala字符替换In Scala, programming language, all sorts of special characters are valid. The character set library is quite good and supports almost all characters in Scala programming. 在编程语言Scala中,各种特殊字符均有效。 字符集库非常好&#x…

linux dd 大文件下载,Linux dd+grep 大文件二分查找

Linux dd 命令用于读取、转换并输出数据。dd 可从标准输入或文件中读取数据,根据指定的格式来转换数据,再输出到文件、设备或标准输出。参数说明(dd --help)Usage: dd [OPERAND]...or: dd OPTIONCopy a file, converting and formatting according to th…

【视觉项目】【day1】8.20号实验记录(初步使用模板匹配)

目录【day1】8.20号实验记录(初步使用模板匹配)模板匹配单张图的代码利用多个模板去匹配多张图的代码写代码过程中遇到的问题【day1】8.20号实验记录(初步使用模板匹配) 模板匹配 利用模板匹配可以框定出瓶子,但是却…

第四章 纤维结构对染色性能的影响单元测验

1,利用红外光谱技术可以测定纤维的() 化学结构。 2,纤维完整的结构包括() 化学结构。 表面形态结构。 内部超分子结构。 3,纤维化学结构由于影响了纤维(),进而影响其染色性能 吸湿溶胀性能。 在染液中电离性能。 在染浴中的带电性。 与染液中各组分之间的作用力。 …

创建存储过程时出现的This function has none of DETERMINISTIC, NO SQL解决办法

This function has none of DETERMINISTIC, NO SQL解决办法创建存储过程时 出错信息: ERROR 1418 (HY000): This function has none of DETERMINISTIC, NO SQL, or READS SQL DATA in its declaration and binary logging is enabled (you *might* want to use the …

如何让没有安装网页中所需字体的用户也能得到一致的浏览效果【转】

今天给大家谈一个关于字体的话题,我们在做项目的过程中会遇到一些在psd中的字体在自己的电脑中没有安装,或者是一些特殊的文字,通常的做法是把它切成图片,但是如果这个站是多个语言的,那我们是不是把每个语言的都切一张图片呢&…

【视觉项目】【day4】8.24号实验记录(消除瓶子内部“边缘”)

思路分析以及代码 思路1:使用findContours函数,设置轮廓为最外部RETR_EXTERNAL,结果发现结果仍然是所有轮廓。 思路2:先二值化,然后进行闭操作,然后canny,得到的轮廓确实比之前少很多&#xff…

operator.ne_Python operator.ne()函数与示例

operator.neoperator.ne()函数 (operator.ne() Function) operator.ne() function is a library function of operator module, it is used to perform "not equal to operation" on two values and returns True if the first value is not equal to the second val…

国产操作系统和linux 之间的关系,为何国产系统大多基于开源Linux?操作系统从0做起到底有多难?...

今年貌似是国产操作系统的“爆发”之年,除了老牌的银河麒麟、中标麒麟、深度之外,中兴近日发布了自己的“新支点”,华为也公开了自研的操作系统“鸿蒙”。纵观这些国产操作系统,大多基于开源的Linux。那么为什么我们不可以从0开始…

away3d创建基础view世界(基础 一)

对于away3d可能很多人有畏惧心里,其实away3d没有想象中的那么难,现在我就教大家创建一个简单的view世界。 package{import away3d.containers.View3D;import flash.display.Sprite;public class Main extends Sprite{private var view:View3D;//兴建一个…

operator.eq_Python operator.eq()函数与示例

operator.eqoperator.eq()函数 (operator.eq() Function) operator.eq() function is a library function of operator module, it is used to perform "equal to operation" on two values and returns True if the first value is equal to the second value, Fals…

智能车复工日记【7】:关于会车的图像问题

目录 系列文章更换扫线方式获取车的轮廓车屁股所在行数确定白色球台导致的问题5.21思考1、 关于会车地点确定如何判断会车状态博主联系方式: QQ:1540984562 QQ交流群:892023501 群里会有往届的smarters和电赛选手,群里也会不时分享一些有用的资料,有问题可以在群里多问问。…

详解Spring 3.0 基于Annotation 的依赖注入实现

简介: Spring 的依赖配置方式与 Spring 框架的内核自身是松耦合设计的。然而,直到 Spring 3.0 以前,使用 XML 进行依赖配置几乎是唯一的选择。Spring 3.0 的出现改变了这一状况,它提供了一系列的针对依赖注入的注解,这…

linux如何停用xdmcp服务,如何禁用XDMCP服务

看你用到是什么linux版本,例如下面:For kdm (which comes with the KDE desktop), it is a replacement of xdm and configures the same way, except its files are in /etc/X11/kdm in Caldera/SCO, /etc/kde/kdm in Red Hat (and Fedora Core) and /u…

第一章 基础知识

这篇博文是本人在学习《Python基础教程 (第3版)》的时候所记录下来的关键要点,书中的核心知识点也都在本篇博客中所涉及,需要耐心每天坚持点点滴滴学习进步 第一章 基础知识 数和表达式 1,执行整除运算// 4//3 —&…

Python operator.le()函数与示例

operator.le()函数 (operator.le() Function) operator.le() function is a library function of operator module, it is used to perform "less than or equal to operation" on two values and returns True if the first value is less than or equal to the sec…

jQuery.validator

$(document).ready(function(){ /* 设置默认属性 */$.validator.setDefaults({ submitHandler: function(form) { form.submit(); } }); // 中文字两个字节 jQuery.validator.addMethod("byteRangeLength", function(value, element, param) { var length value.le…

js 第四课

正则表达式:RegExp对象 正则表达式描述一个字符模式的对象,或者说用某种模式去匹配一类字符串的一个公式。 1.创建 可以用RegExp构造函数和直接量两种方式。正则表达式直接量被包含在一对"/"中. 1 var partern1 RegExp(\\d*); 2 …

第二章 列表和元组

第二章 列表和元组 在Python中,最基本的数据结构为序列(包括列表、元组、字符串等)(sequence) 列表是可以修改的,而元组不可以 Python支持一种数据结构的基本概念,名为容器(contain…

linux下mac风格菜单栏,ubuntu 8.04 安装mac风格菜单

ubuntu 8.04 安装mac风格菜单发布时间:2008-07-13 00:22:22来源:红联作者:bindex这只是一份草案文档,它可能会导致一些计算机故障。引言这份指南假定你没有在电脑上编译过其他程序,并且,假定你使用的是Ubuntu Gusty。1.使用deb包安装 32位系统…
