【视觉项目】【day4】8.24号实验记录（消除瓶子内部“边缘”）

思路分析以及代码

思路1：使用findContours函数，设置轮廓为最外部RETR_EXTERNAL，结果发现结果仍然是所有轮廓。
思路2：先二值化，然后进行闭操作，然后canny，得到的轮廓确实比之前少很多，但是有个缺点：瓶子的边缘由于二值化的影响失真了。

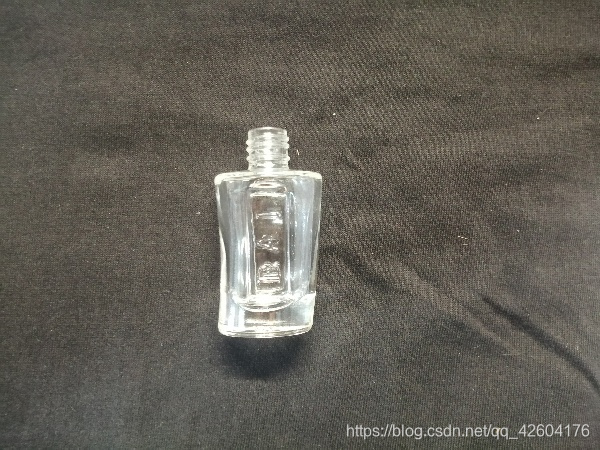

原图

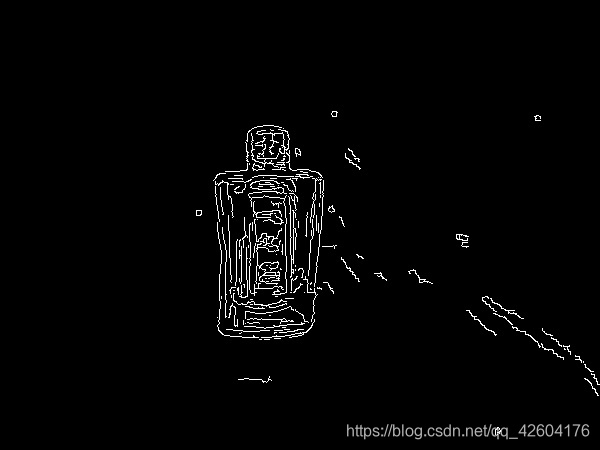

直接canny得到的图

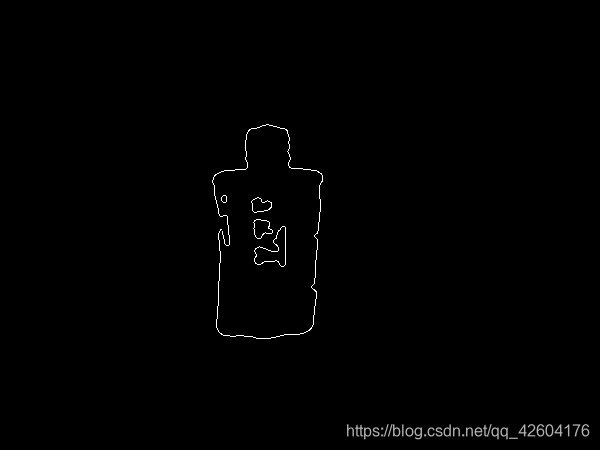

二值化后canny图

思路3：先二值化，然后进行闭操作，然后填充较小的黑色区域，然后再进行腐蚀操作，得到了比原本瓶子要小一圈的mask，然后对canny后的图进行去轮廓操作（mask区域为黑），这样或许就可以了。

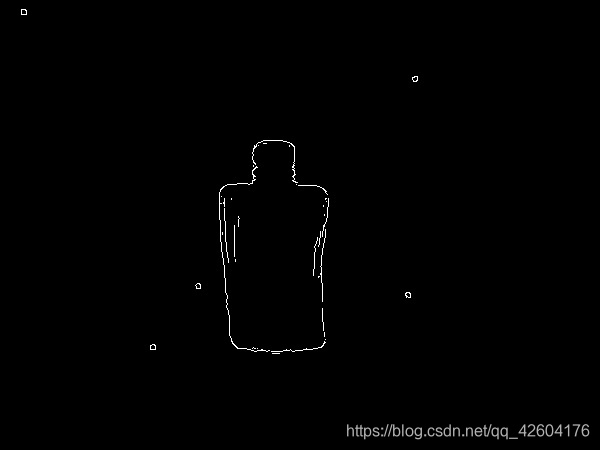

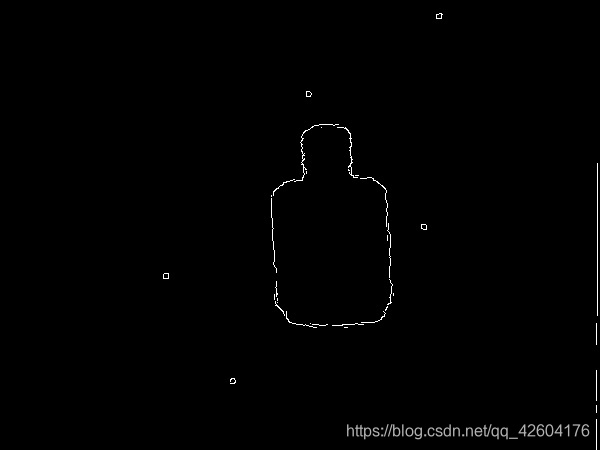

结果：确实好很多，但是有两张图片的没有结果，观察：有一个是因为孔洞填充选取的点有问题，还有一个 debug发现也是孔洞填充出现了问题。暂时现将大棕瓶区别对待。因为他的大津二值化结果有点特殊。
验证结果，发现效果确实比直接模板匹配canny后的好，但是仍然会有误判，发现误判主要出现在将大一点的瓶子的某部分识别成小瓶子，所以需要从瓶子像素多少来进行限制，规则是：不能识别成像素比模板瓶子像素少的类别。
所要做的：总结出模板图中瓶子像素值，得到每张测试图的瓶子像素（这里使用mask2的像素个数需要用连通域来进行甄别是否为，比实际瓶子要小）
空洞填充函数
输入：待处理图像的二值图
参数：背景颜色（黑还是白）漫水填充的起始点（填充的是背景，一般选择（0,0））
输出：填充后的二值图

void My_hole_filling(Mat& srcImage, Mat& dstImage,int color,Point &startPoint)
{// Floodfill from point (0, 0) 以点(0,0)为种子点，进行漫水填充/*int x = startPoint.x;int y = startPoint.y;*///srcImage.at<char>(x, y)if ( color== 255)		//背景为白{srcImage = ~srcImage;}Mat im_floodfill = srcImage.clone();floodFill(im_floodfill, startPoint, Scalar(255));//255// Invert floodfilled image 反转图像Mat im_floodfill_inv;bitwise_not(im_floodfill, im_floodfill_inv);// Combine the two images to get the foreground. 获得前景dstImage = (srcImage | im_floodfill_inv);dstImage = ~dstImage;
}

获取瓶子外轮廓的函数
输入：原图灰度图 canny阈值输出：轮廓图 mask2图

void get_external_Contours_function(Mat& srcImage, Mat& dstImage,Mat& dstmask, int canny_thred)
{//模糊化降噪blur(srcImage, srcImage, Size(5, 5));Mat mask;//大津二值化threshold(srcImage, mask, 100, 255, THRESH_OTSU);//闭操作int Abs_offset = 2;Mat element = getStructuringElement(MORPH_ELLIPSE, Size(Abs_offset * 2 + 1, Abs_offset * 2 + 1), Point(Abs_offset, Abs_offset));	//返回的是内核矩阵morphologyEx(mask, mask, MORPH_CLOSE, element);//孔洞填充Point startpoint = Point(40,40);My_hole_filling(mask, mask, 0, startpoint);//将mask缩小一圈Mat mask2;Mat element_erode = getStructuringElement(MORPH_ELLIPSE, Size(Abs_offset * 2 + 1, Abs_offset * 2 + 1), Point(Abs_offset, Abs_offset));	//返回的是内核矩阵morphologyEx(mask, mask2, MORPH_DILATE, element_erode);dstmask = mask2;//mask2就是我们的掩膜//对模糊后的灰度图进行canny检测Canny(srcImage, dstImage, canny_thred, canny_thred * 2, 3);//将在mask2内的所有为白的像素置为黑int height = dstImage.rows;int width = dstImage.cols;for (int j = 0; j < height; j++){for (int i = 0; i < width; i++){if (mask2.at<uchar>(j, i) == 0 && dstImage.at<uchar>(j, i) == 255){dstImage.at<uchar>(j, i) = 0;}}}
}

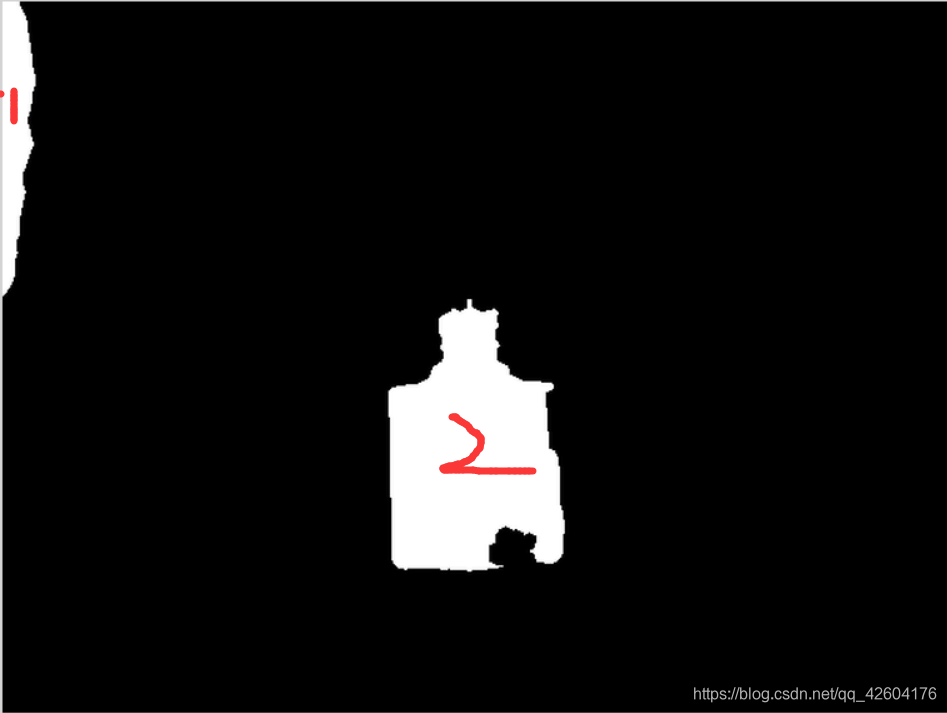

连通域测试代码，找出mask2中面积最大的连通域的像素个数

int main()
{cv::Mat srcMat = imread("D:\\opencv_picture_test\\视觉项目resize后的图片夹\\测试图片夹\\测试图\\10+麻点.jpg",1);//cv::Mat srcMat = imread("D:\\opencv_picture_test\\视觉项目resize后的图片夹\\测试图片夹\\测试图\\大棕瓶.jpg", 1);//cv::Mat srcMat = imread("D:\\opencv_picture_test\\视觉项目resize后的图片夹\\测试图片夹\\均衡化前的测试图\\方肩+肩薄.jpg", 1);Mat dstMat;Mat mask2;int thred = 40;//转换成灰度cvtColor(srcMat, dstMat, COLOR_BGR2GRAY);get_external_Contours_function(dstMat, dstMat, mask2, thred);//观察连通域个数，同时选出最大的那个连通域，之前对mask2进行反色mask2 = 255 - mask2;Mat lableMat;Mat statsMat;Mat centerMat;int nComp = cv::connectedComponentsWithStats(mask2,lableMat,statsMat,centerMat,8,CV_32S);//找出连通域像素个数最多的那个，然后记录下像素个数int max_pixels = 0;int max_pixels_label = 0;if (nComp == 1) max_pixels = statsMat.at<int>(1, 4);else{//找到像素点最多的连通域标记vector<int > pixels_nums;for (int i = 1; i < nComp; i++){pixels_nums.push_back(statsMat.at<int>(i, 4));	//将连通域面积入vector}//找到最大的值并且返回它在vector的位置auto maxPosition = max_element(pixels_nums.begin(), pixels_nums.end());max_pixels = *maxPosition;max_pixels_label = maxPosition - pixels_nums.begin();}cout <<"连通域个数(算上背景)="<< nComp << endl;cout << "max_pixels = " << max_pixels << endl;cout << endl;imshow("die_on_chip", dstMat);waitKey(0);return 0;
}

结果：

获取地址成功
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\10+波纹.jpg
0 max_pixels = 14347
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\10+麻点.jpg
1 max_pixels = 13617
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\10+气泡+瓶口破裂.jpg
2 max_pixels = 13368
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\10.jpg
3 max_pixels = 14335
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\10_2.jpg
4 max_pixels = 12677
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\11.jpg
5 max_pixels = 11718
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\12.jpg
6 max_pixels = 12413
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\13+炸口.jpg
7 max_pixels = 8002
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\14.jpg
8 max_pixels = 8870
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\2+料纹.jpg
9 max_pixels = 18144
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\3.jpg
10 max_pixels = 16658
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\3_2.jpg
11 max_pixels = 15836
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\4+厚底.jpg
12 max_pixels = 17636
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\4+厚底2.jpg
13 max_pixels = 16468
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\4+炸肩.jpg
14 max_pixels = 15504
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\5+脖夹料.jpg
15 max_pixels = 19443
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\5+肩薄.jpg
16 max_pixels = 18623
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\5+气泡.jpg
17 max_pixels = 19209
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\5+炸口.jpg
18 max_pixels = 20063
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\5+皱纹气泡.jpg
19 max_pixels = 19552
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\6.jpg
20 max_pixels = 14913
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\6_2.jpg
21 max_pixels = 15616
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\6_3.jpg
22 max_pixels = 15653
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\7+厚底.jpg
23 max_pixels = 15158
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\7+厚底2.jpg
24 max_pixels = 13383
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\8.jpg
25 max_pixels = 14950
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\8_2.jpg
26 max_pixels = 15271
D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图\9.jpg
27 max_pixels = 13192

统计每个瓶子的像素个数（取最小的再减去2000作为标准）

判断序列	像素个数
1	暂不统计
2	18144
3	15836
4	15504
5	18623
6	14913
7	13383
8	14950
9	13192
10(A)	12677
11(B)	11718
12©	12413
13(D)	8002
14(E)	8870

实现思路：获取测试图后，得到其mask2像素个数。与pixels_num_criterion[ ]中的元素相比较。
记录下满足(test_mask_pxiels>=pixels_num_criterion[i]-pixels_num_sub)的序号i，放入新的vector：prepare_template_num然后用序号属于其中的模板去匹配。
代码好像有点问题，存个档，明天检查一下：

//将测试图转换成与模板图相匹配的函数
//输入：测试图 canny算子阈值 输出：外轮廓图
//返回值：该测试图mask2中的瓶子像素个数
int test_covertTo_Outer_contour(Mat& srcImg, Mat& dstImg, int thred)
{//这里我们批量处理Mat mask2;//int thred = 40;//转换成灰度cvtColor(srcImg, dstImg, COLOR_BGR2GRAY);get_external_Contours_function(dstImg, dstImg, mask2, thred);//观察连通域个数，同时选出最大的那个连通域，之前对mask2进行反色mask2 = 255 - mask2;Mat lableMat;Mat statsMat;Mat centerMat;int nComp = cv::connectedComponentsWithStats(mask2,lableMat,statsMat,centerMat,8,CV_32S);//找出连通域像素个数最多的那个，然后记录下像素个数int max_pixels = 0;int max_pixels_label = 0;if (nComp == 1) max_pixels = statsMat.at<int>(1, 4);else{//找到像素点最多的连通域标记vector<int > pixels_nums;//0是背景for (int i = 1; i < nComp; i++){pixels_nums.push_back(statsMat.at<int>(i, 4));	//将连通域面积入vector}//找到最大的值并且返回它在vector的位置，然后还需要+1才是在连通域label中的位置auto maxPosition = max_element(pixels_nums.begin(), pixels_nums.end());max_pixels = *(maxPosition);max_pixels_label = (maxPosition - pixels_nums.begin() + 1);}return max_pixels;
}
int main()
{//改变控制台字体颜色system("color 02");//******************************************【0】获取测试文件夹路径和模板文件夹路径********************************************************////获取测试文件夹路径和模板文件夹路径cv::String path_test = "D:/opencv_picture_test/视觉项目resize后的图片夹/测试图片夹/测试图/";        cv::String path_template = "D:/opencv_picture_test/视觉项目resize后的图片夹/模板图片夹/template外轮廓/";    cout << "获取地址成功" << endl;//******************************************【1】加载模板图像********************************************************////创建模板vectorvector<Mat>tempMat;//插入模板元素Mat srcImage;std::vector<cv::String> temp_filenames;cv::glob(path_template, temp_filenames);                 //opencv里面用来读取指定路径下文件名的一个很好用的函数for (int i = 0; i < temp_filenames.size(); i++){srcImage = cv::imread(temp_filenames[i],0);tempMat.push_back(srcImage);cout << temp_filenames[i] << endl;}//获取模板数目int tempMat_Nums = tempMat.size();//******************************************【2】加载测试图像********************************************************////创建测试vectorvector<Mat>testMat;//插入测试元素std::vector<cv::String> test_filenames;cv::glob(path_test, test_filenames);                 //opencv里面用来读取指定路径下文件名的一个很好用的函数for (int i = 0; i < test_filenames.size(); i++){srcImage = cv::imread(test_filenames[i]);testMat.push_back(srcImage);//cout << test_filenames[i] << endl;}//获取测试图数目int testMat_Nums = testMat.size();//******************************************【3】对每张测试图进行模板匹配********************************************************//for (int j = 0;j < testMat_Nums;j++){cout <<"第"<< j <<"张测试图片的测试"<< endl;Mat resultMat;Mat CompareMat;Mat dispMat;//将测试图转换成与模板图相匹配的类型int test_mask_pxiels = 0;test_mask_pxiels=test_covertTo_Outer_contour(testMat[j], CompareMat, 40);cout << "test_mask_pxiels" << test_mask_pxiels << endl;int match_method = TM_CCORR_NORMED;		//经过试错发现此参数较好。//用每个模板去匹配测试图，并且找出每次结果的最佳匹配值，将值存入vector中vector<double>goodval;vector<Point>goodlock;int matchnum = 0;Point matchLoc;vector<int>prepare_template_num;cout << "可能的模板序号" << endl;for (int i = 0;i < 14;i++){if (test_mask_pxiels >= (pixels_num_criterion[i] - pixels_num_sub)){//将符合规则的模板序号导入vector中prepare_template_num.push_back(i);cout << i <<" ";}}cout << endl;for (int x = 0;x < prepare_template_num.size();x++){cout << prepare_template_num[x] << " ";}cout << endl;for (int i = 0;i < tempMat_Nums;i++){//采用模板与目标图像像素与各自图像的平均值计算dot product，正值越大匹配度越高，负值越大图像的区别越大，但如果图像没有明显的特征（即图像中的像素值与平均值接近）则返回值越接近0；matchTemplate(CompareMat, tempMat[i], resultMat, match_method);//不归一化，因为不同模板归一化后的最佳值皆为1，无法比较//normalize(resultMat, resultMat, 0, 1, NORM_MINMAX, -1, Mat());	//归一化double minVal; double maxVal; Point minLoc; Point maxLoc;	//定义最大值最小值以及它们的位置变量minMaxLoc(resultMat, &minVal, &maxVal, &minLoc, &maxLoc, Mat());	//从结果矩阵中找到匹配度最大以及最小的值并且确定其位置//对于方法SQDIFF和SQDIFF_NORMED两种方法来讲，越小的值就有着更高的匹配结果//而其余的方法则是数值越大匹配效果越好if (match_method == TM_SQDIFF || match_method == TM_SQDIFF_NORMED){//将不符合像素数目规则的模板的可能性置1vector<int>::iterator result = find(prepare_template_num.begin(), prepare_template_num.end(), i); //查找该模板是否食欲符合规则的模板if (result == prepare_template_num.end()) //没找到{minVal = 1;}goodlock.push_back(minLoc);goodval.push_back(minVal);}else{//将不符合像素数目规则的模板的可能性置0vector<int>::iterator result = find(prepare_template_num.begin(), prepare_template_num.end(), i); //查找该模板是否食欲符合规则的模板if (result == prepare_template_num.end()) //没找到{maxVal = 0;}goodlock.push_back(maxLoc);goodval.push_back(maxVal);}show_probability(i, maxVal);//cout << i << "  " << maxVal << endl;}//找到goodval中最佳的一组if (match_method == TM_SQDIFF || match_method == TM_SQDIFF_NORMED){auto goodPosition = min_element(goodval.begin(), goodval.end());matchnum = distance(begin(goodval), goodPosition);}else{auto goodPosition = max_element(goodval.begin(), goodval.end());matchnum = distance(begin(goodval), goodPosition);}show_text(matchnum, test_filenames[j]);matchLoc = goodlock[matchnum];testMat[j].copyTo(dispMat);//以最佳匹配点为中心绘制与模板相同大小的框rectangle(dispMat, matchLoc, Point(matchLoc.x + tempMat[matchnum].cols, matchLoc.y + tempMat[matchnum].rows), Scalar::all(255), 2, 8, 0);namedWindow("testMat", WINDOW_NORMAL);//WINDOW_NORMAL允许用户自由伸缩imshow("testMat", dispMat);waitKey(30);}return 0;
}
