E820-DTU与昆仑通态组态软件联机

随着工业自动化水平的迅速提高,计算机在工业领域的广泛应用,人们对工业自动化的要求越来越高,种类繁多的控制设备和过程监控装置在工业领域的应用,使得传统的工业控制软件已无法满足用户的各种需求。

  在开发传统的工业控制软件时,当工业被控对象一旦有变动,就必须修改其控制系统的源程序,导致其开发周期长;已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低,导致它的价格非常昂贵;在修改工控软件的源程序时,倘若原来的编程人员因工作变动而离去时,则必须同其他人员或新手进行源程序的修改,因而更是相当困难。

  通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法,因为它能够很好地解决传统工业控制软件存在的种种问题,使用户能根据自己的控制对象和控制目的的任意组态,完成最终的自动化控制工程。

  由上可见,在工业领域,人机交互经常用到组态软件,在此介绍昆仑通态组态软件同E820-DTU进行组态,完成对模拟量的上位机采集显示。E820-DTU 设备与昆仑通态组态软件可以通过以下步骤进行配置。

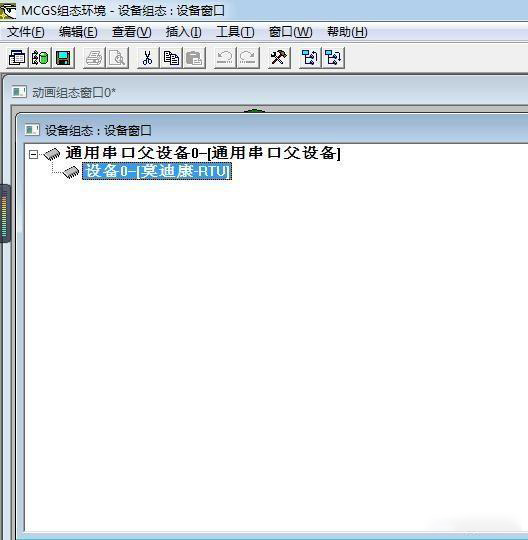

  第一,昆仑通态配置。新建一个测试工程,建立串口父设备,因为E820-DTU支持标准的Modbus协议,所以建立莫迪康RTU子设

b52d3bd52fbd49a382f92d8b73728d72

  双击,通用串口父设备,设置串口通信参数,串口端口号需要与电脑COM编号一致;通信波特率,数据位数,停止位数,数据校验方式等。

faf3e274dce34fb7b4643799653d2648

  设置地址,默认是1,最小采集周期按照具体使用要求自行设定。

77645ca978334621aa51aa72a489c3df

  第二,定义变量。

  1、首先查找E820-DTU,模拟量通道对应的Modbus地址具体参见E820-DTU数据手册。baf7531ea43e48e7a8755d525fa2867b

  2、增加通道,根据查找的模拟量通道的地址,建立对应的通道,例如以模拟量通道1为准。

17cc18715fe74e728c2259aa0feae57f

  3、通道连接,设置通道的,对应数据对象的别名,然后点击确认。

515cc8face9f4a39ab62214f4e1d2c8a

  第三、建立组态画面

  1、在组态工作台,设备窗口中,新建窗口即可。

ee7e0f771cd748f7847d11536d75f516

  2、在窗体中,工具箱中选择对象曲线显示、数值显示组件。

346f62939c0d44ab8c778dfbed9f1428

de2e8abc017f49a2ba466c727ee7cb17
