完全图解RNN、RNN变体、Seq2Seq、Attention
机制
本文首发于知乎专栏“ai insight”！
本文主要是利用图片的形式，详细地介绍了经典的RNN、RNN几个重要变体，以及Seq2Seq模型、Attention机制。
希望这篇文章能够提供一个全新的视角，帮助初学者更好地入门。
1、从单层网络谈起

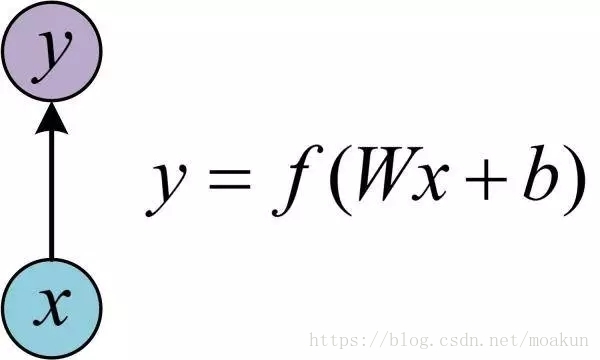

在学习RNN之前，首先要了解一下最基本的单层网络，它的结构如图：
输入是x，经过变换Wx+b和激活函数f得到输出y。相信大家对这个已经非常熟悉了。
2、经典的RNN结构(N vs N)
在实际应用中，我们还会遇到很多序列形的数据：
如：
-
自然语言处理问题。x1可以看做是第一个单词，x2可以看做是第二个单词，依次类推。
-
语音处理。此时，x1、x2、x3……是每帧的声音信号。
-
时间序列问题。例如每天的股票价格等等
序列形的数据就不太好用原始的神经网络处理了。
为了建模序列问题，RNN引入了隐状态h（hidden state）的概念，h可以对序列形的数据提取特征，接着再转换为输出。

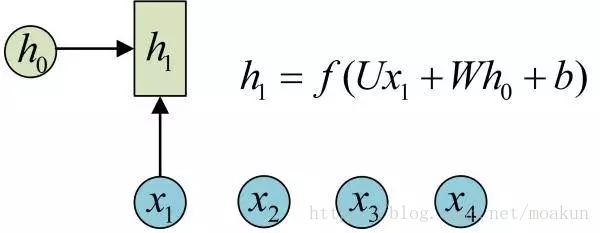

先从h1的计算开始看：
图示中记号的含义是：
-
圆圈或方块表示的是向量。
-
一个箭头就表示对该向量做一次变换。如上图中h0和x1分别有一个箭头连接，就表示对h0和x1各做了一次变换。
在很多论文中也会出现类似的记号，初学的时候很容易搞乱，但只要把握住以上两点，就可以比较轻松地理解图示背后的含义。

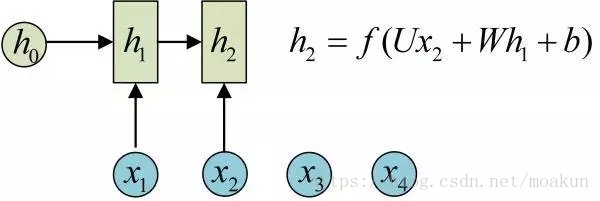

h2的计算和h1类似。要注意的是，在计算时，每一步使用的参数U、W、b都是一样的，也就是说每个步骤的参数都是共享的，这是RNN的重要特点，一定要牢记。

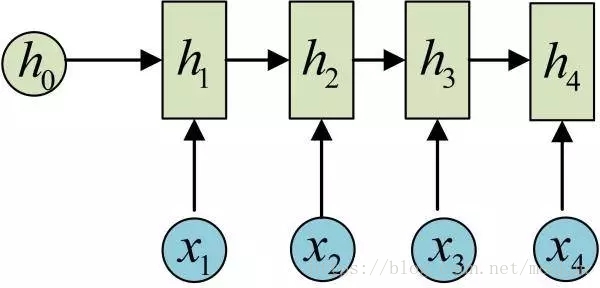

依次计算剩下来的（使用相同的参数U、W、b）：
我们这里为了方便起见，只画出序列长度为4的情况，实际上，这个计算过程可以无限地持续下去。

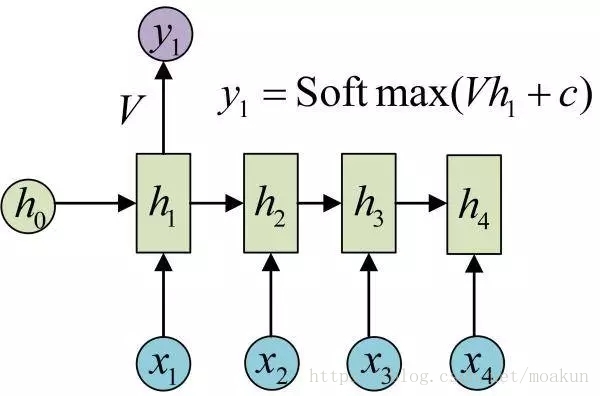

我们目前的RNN还没有输出，得到输出值的方法就是直接通过h进行计算：
正如之前所说，一个箭头就表示对对应的向量做一次类似于f(Wx+b)的变换，这里的这个箭头就表示对h1进行一次变换，得到输出y1。

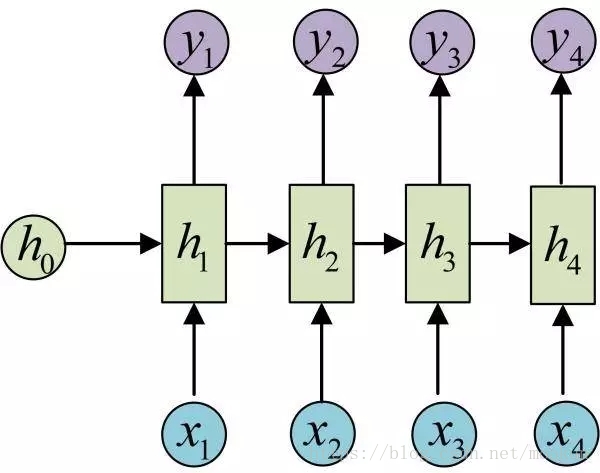

剩下的输出类似进行（使用和y1同样的参数V和c）：
OK！大功告成！这就是最经典的RNN结构，我们像搭积木一样把它搭好了。它的输入是x1, x2, .....xn，输出为y1, y2, ...yn，也就是说，输入和输出序列必须要是等长的。
由于这个限制的存在，经典RNN的适用范围比较小，但也有一些问题适合用经典的RNN结构建模，如：
-
计算视频中每一帧的分类标签。因为要对每一帧进行计算，因此输入和输出序列等长。
-
输入为字符，输出为下一个字符的概率。
-
这就是著名的Char RNN（详细介绍请参考：The Unreasonable Effectiveness of Recurrent Neural Networks，Char RNN可以用来生成文章，诗歌，甚至是代码，非常有意思）。
3、N vs 1
有的时候，我们要处理的问题输入是一个序列，输出是一个单独的值而不是序列，应该怎样建模呢？

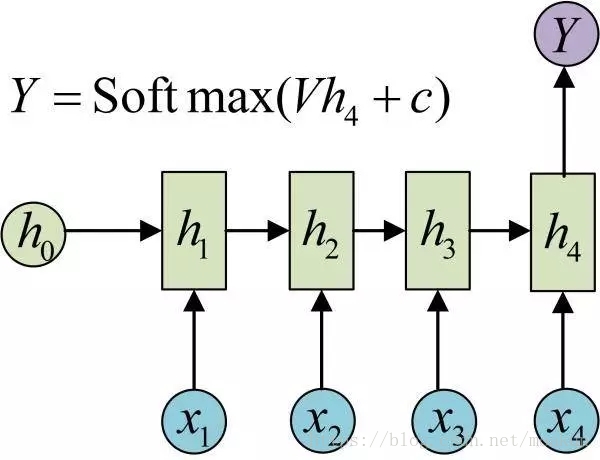

实际上，我们只在最后一个h上进行输出变换就可以了：
这种结构通常用来处理序列分类问题。
如输入一段文字判别它所属的类别，输入一个句子判断其情感倾向，输入一段视频并判断它的类别等等。
4、1 VS N

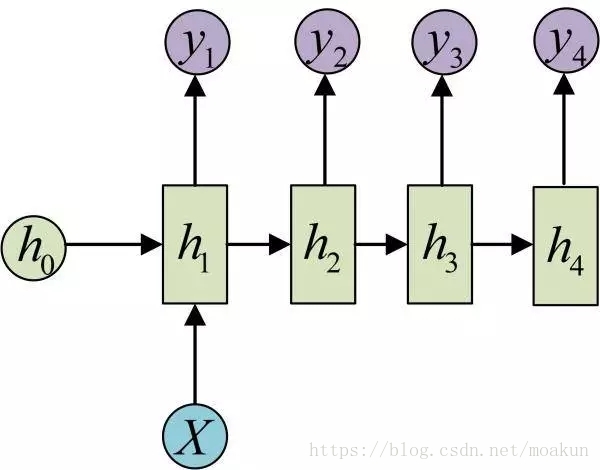

输入不是序列而输出为序列的情况怎么处理？我们可以只在序列开始进行输入计算：

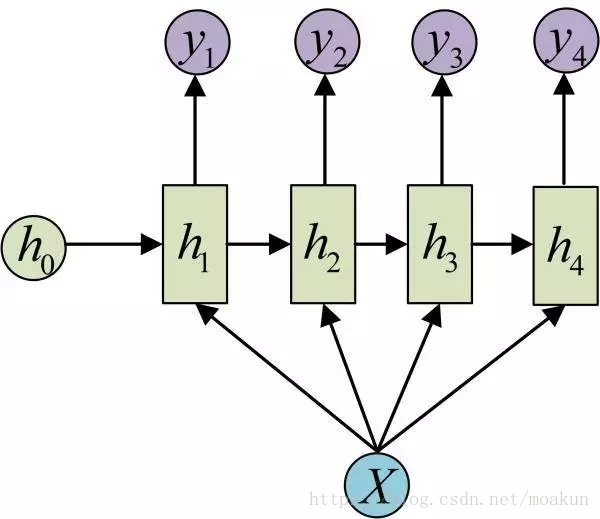

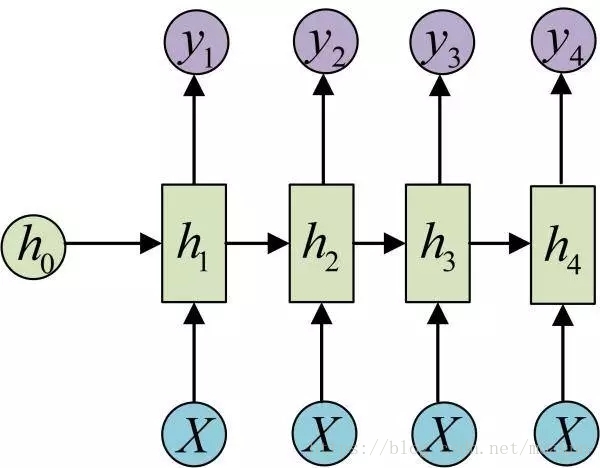

还有一种结构是把输入信息X作为每个阶段的输入：
下图省略了一些X的圆圈，是一个等价表示：
这种1 VS N的结构可以处理的问题有：
-
从图像生成文字（image caption），此时输入的X就是图像的特征，而输出的y序列就是一段句子
-
从类别生成语音或音乐等
5、N VS M
下面我们来介绍RNN最重要的一个变种：N vs M。
这种结构又叫Encoder-Decoder模型，也可以称之为Seq2Seq模型。
原始的N vs N RNN要求序列等长，然而我们遇到的大部分问题序列都是不等长的，如机器翻译中，源语言和目标语言的句子往往并没有相同的长度。

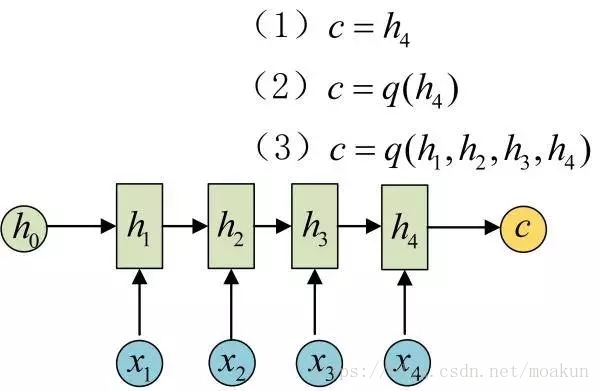

为此，Encoder-Decoder结构先将输入数据编码成一个上下文向量c：
得到c有多种方式，最简单的方法就是把Encoder的最后一个隐状态赋值给c，还可以对最后的隐状态做一个变换得到c，也可以对所有的隐状态做变换。

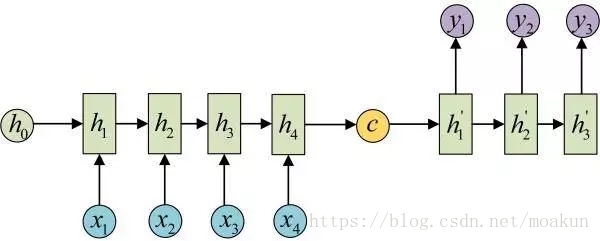

拿到c之后，就用另一个RNN网络对其进行解码，这部分RNN网络被称为Decoder。具体做法就是将c当做之前的初始状态h0输入到Decoder中：

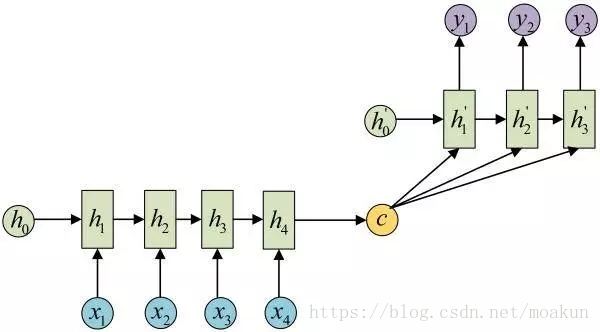

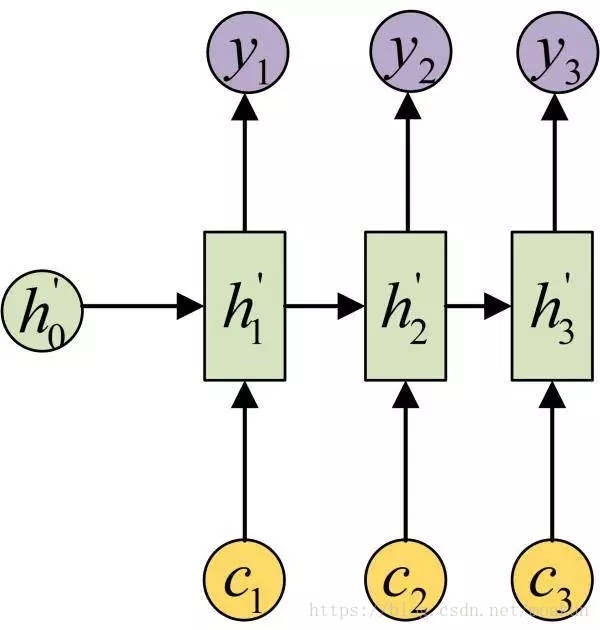

还有一种做法是将c当做每一步的输入：
由于这种Encoder-Decoder结构不限制输入和输出的序列长度，因此应用的范围非常广泛，比如：
-
机器翻译。Encoder-Decoder的最经典应用，事实上这一结构就是在机器翻译领域最先提出的
-
文本摘要。输入是一段文本序列，输出是这段文本序列的摘要序列。
-
阅读理解。将输入的文章和问题分别编码，再对其进行解码得到问题的答案。
-
语音识别。输入是语音信号序列，输出是文字序列。
-
…………
6、Attention机制
在Encoder-Decoder结构中，Encoder把所有的输入序列都编码成一个统一的语义特征c再解码。
因此， c中必须包含原始序列中的所有信息，它的长度就成了限制模型性能的瓶颈。
如机器翻译问题，当要翻译的句子较长时，一个c可能存不下那么多信息，就会造成翻译精度的下降。
Attention机制通过在每个时间输入不同的c来解决这个问题，下图是带有Attention机制的Decoder：
每一个c会自动去选取与当前所要输出的y最合适的上下文信息。
具体来说，我们用

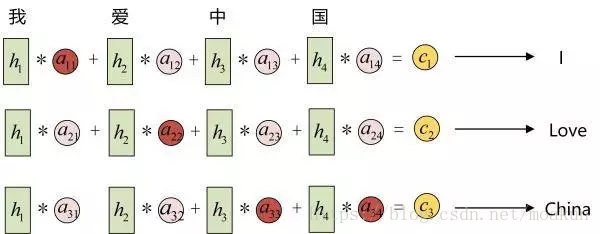

以机器翻译为例（将中文翻译成英文）：
输入的序列是“我爱中国”，因此，Encoder中的h1、h2、h3、h4就可以分别看做是“我”、“爱”、“中”、“国”所代表的信息。
在翻译成英语时，第一个上下文c1应该和“我”这个字最相关，因此对应的就比较大，而相应的
c2应该和“爱”最相关，因此对应的

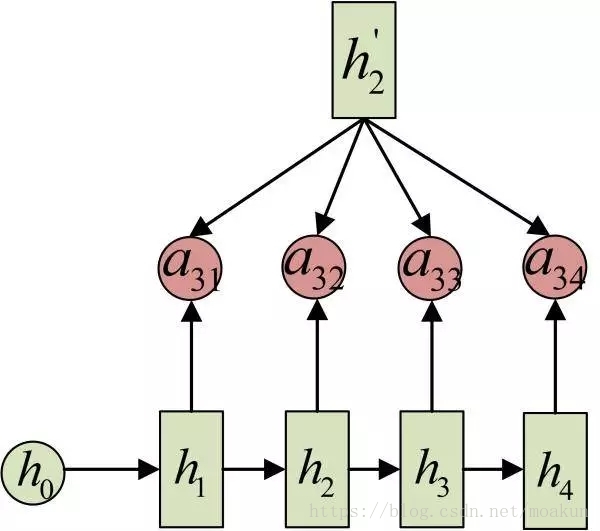

至此，关于Attention模型，我们就只剩最后一个问题了，那就是：这些权重
事实上，

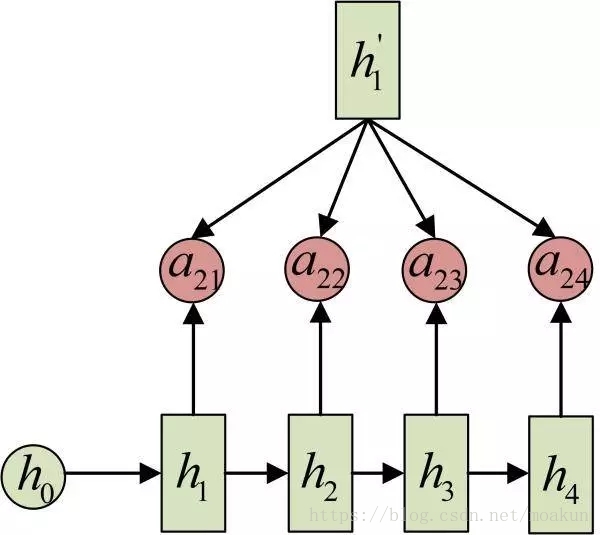

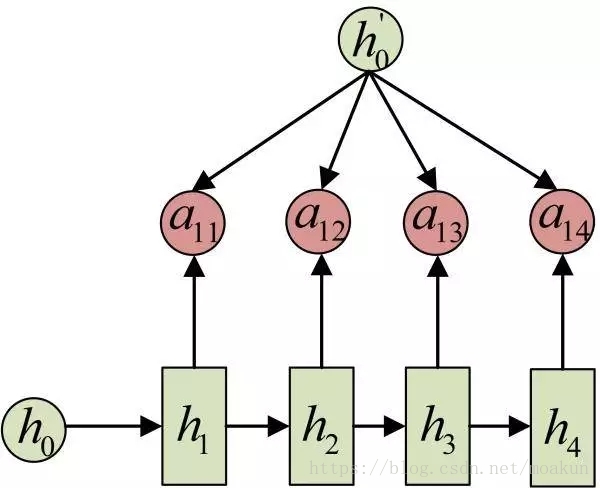

同样还是拿上面的机器翻译举例，
7、总结
本文主要讲了N vs N，N vs 1、1 vs N、N vs M四种经典的RNN模型，以及如何使用Attention结构。希望能对大家有所帮助。
可能有小伙伴发现没有LSTM的内容，其实是因为LSTM从外部看和RNN完全一样，因此上面的所有结构对LSTM都是通用的，想了解LSTM内部结构的可以参考这篇文章：Understanding LSTM Networks，写得非常好，推荐阅读。
