一、DevOps的理解

DevOps的概念理解

DevOps 的概念在软件开发行业中逐渐流行起来。越来越多的团队希望实现产品的敏捷开发，DevOps 使一切成为可能。有了 DevOps ，团队可以定期发布代码、自动化部署、并将持续集成 / 持续交付作为发布过程的一部分。
一句话概括就是提高生产力,快速交付！

二、引入DevOps的背景

2.1 福禄技术栈介绍

• 后端开发框架：基于C#的.netCore和Java的SpringCloud,少部分项目采用python和go开发

• 前端开发框架：vue、react

• 服务部署：前端站点基于ECS的nginx部署 ，后端服务统一部署在kubernetes上

• 代码仓库：gitlab

• 项目环境：目前有6套，开发、测试、压测、集成、PRE和生产

2.2 后端服务的CICD现状

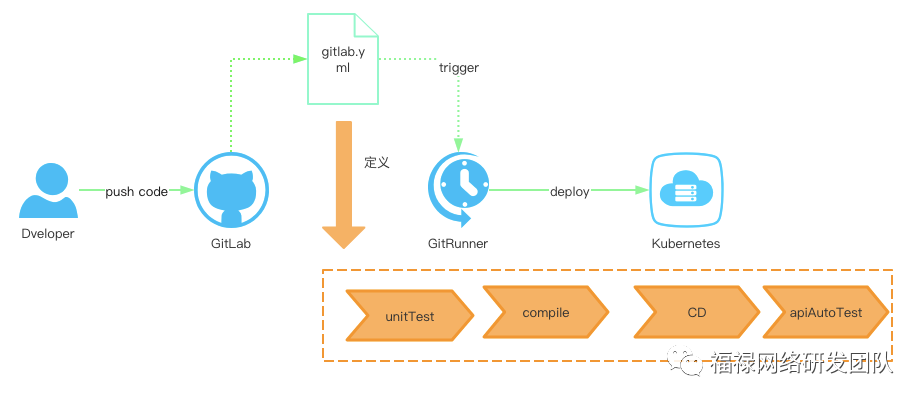

                                                                                                 福禄后端CICD流程

CICD 流程说明

每一次的代码push，根据创建的分支，根据在gitlab的CICD文件gitlab.yml定义构建步骤，触发runner，从单元测试、通过dockerfile进行编译和生成镜像版本、将新镜像部署到K8S生成pod，然后触发接口自动化测试任务的执行

好像缺了点什么？

• 初次部署应用到kubernetes怎么做的？

• 服务的configmap在哪里维护的？

• 每个服务的gitlab.yml文件都不一样，如何维护的？

• 应用的域名解析怎么做？

目前有6套环境进行管理，其中开发、测试、集成、压测都是测试人员维护，预发布和生产运维人员维护；这也就要求每一个测试人员都必须对整个cicd流程和配置绝对掌握；所以当新人入职，需要掌握整个流程才能进入项目测试中，这是一个学习成本；

预发布和生产的kubernetes只有运维能够操作，当有新的服务需要上线上述环境，或者configmap有变动，或者有时候排查问题需要查看容器日志，我们只能通过运维的工单系统描述作业操作，中间文字描述可能存在理解差异，沟通成本和时间成本很大；

有的新应用我们去设置cicd的相关文件，比如dockerfile，我们发现应用的代码目录结构各种各样，这样往往就没法套用一个模板快速配置完成

2.3 前端站点的CICD现状

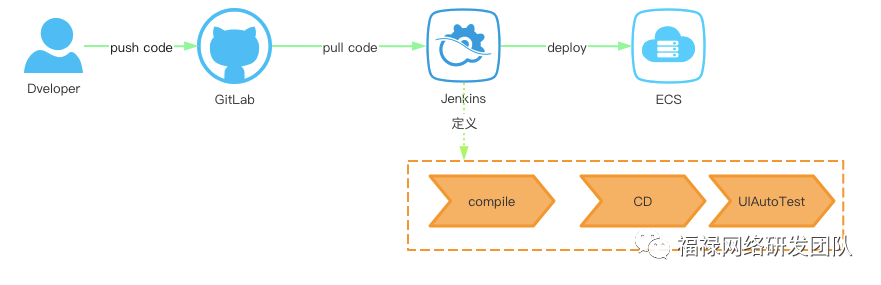

前端CICD流程说明

开发人员push代码到gitlab，测试人员通过jenkins拉取最新的代码到jenkins本地，然后通过jenkins与服务器之间的传输管道，将要部署的文件更新到目标服务器，并触发UI自动化的job

完整的过程来看，也缺点内容

• 一个新的站点部署，nginx需要做一些配置初始化工作，比如域名、路径的配置

• 前端的配置文件是如何管理的

跟后端应用一样，前端的PRE和生产环境也是运维处理，所以当一个新的应用上线我们也需要发工单，描述具体操作，然后运维执行工单；配置文件一般不会变更，所以我们在jenkins推送更新文件到目标服务器的时候，将配置文件做了过滤处理。后续需要变更通过工单执行

2.3 痛点你看到了吗

2.3.1 安全管控缺位

• 代码安全：CICD的起点在gitlab里面，所以大家都有gitlab的账号，代码安全管控缺位

• 线上安全：线上项目部署也是通过gitlab的cicd直接触发，审批流程缺失

2.3.2 管理成本

• 维护账号多：gitlab账号、jenkins账号、kubernetes账号（本地和阿里云），每一个人员都需要上述账号，运维管理麻烦，大家每个平台维护自己的账号也麻烦

• 工单沟通：工单编写、沟通过程花费时间较多

• 代码规范：项目组多，微服务也多，代码框架各自发挥，无论是流程维护还是问题排查都增加了难度

三、研发管理平台（RDMS）应运而生

3.1 如何理解这个平台

工具链到平台的转变

当前的cicd是对工具链进行了打通，但需要大家登录各个工具平台操作，我们希望对工具集进行功能整合，打造一个系统平台，并且将CICD的技术细节进行屏蔽，开发人员能够专心进行业务需求的开发，测试人员能够专注到需求测试任务中，而运维人员能够解放繁重的工单内容，投入到服务高可用的建设上！

3.2 业务功能设计

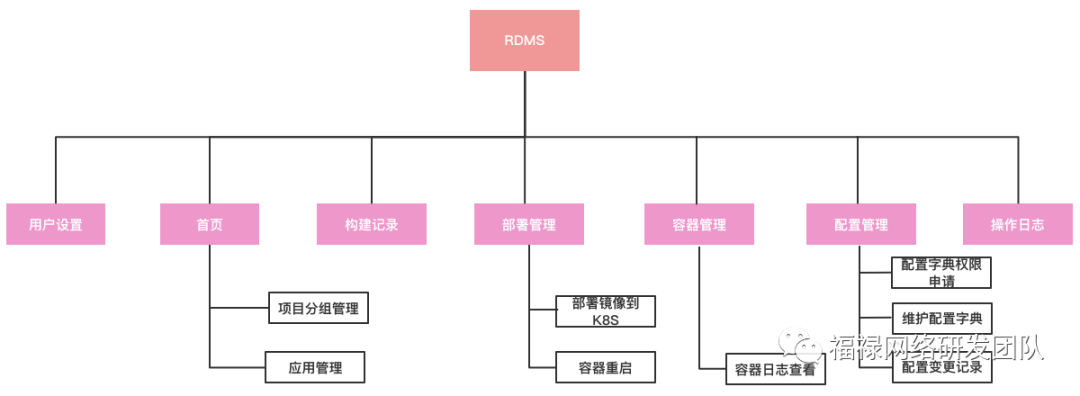

                                                                                                                                  福禄研发管理平台功能结构图

3.2.1 功能说明

• 项目管理：项目的创建和维护，默认提供了.netcore的api和控制台，java的api和前端站点的应用初始化代码框架，开发人员开发新的应用直接根据应用类型选择对应的模板就可以在git默认创建代码仓库和初始化框架代码，并自动生成应用的http和https的域名

• 构建记录：获取gitlab的pipeline,展示所有分支的构建记录信息，可以一键跳转到git仓库

• 部署管理：部署构建的镜像到指定的环境，提供实时部署和定时部署功能

• 容器管理：提供容器的查看功能，可以看到容器的存活状态和容器实时日志

• 配置字段权限申请：针对PRE和生产环境查看配置，需要先走钉钉审批申请流程

• 配置信息：进行配置的维护，包括新增、编辑、删除，PRE和生产环境操作需要钉钉流程审批

• 操作日志：针对应用的操作日志记录

• 用户设置：在使用rdms前，需要先将用户git仓库的token设置在rdms上，这样用户在rdms操作与gitlab相关的业务才能正常使用

3.2.2 RDMS几个核心页面的展示

首页-创建应用

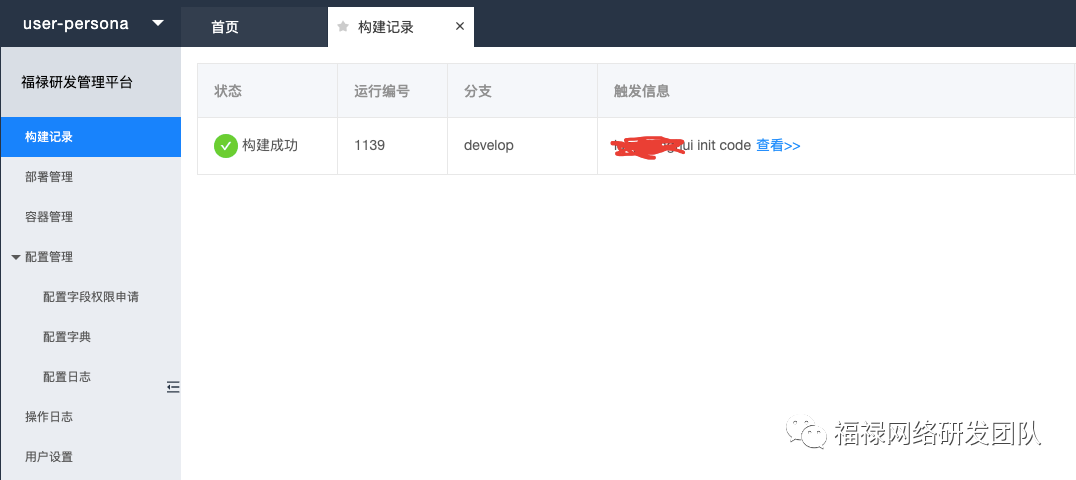

构建记录

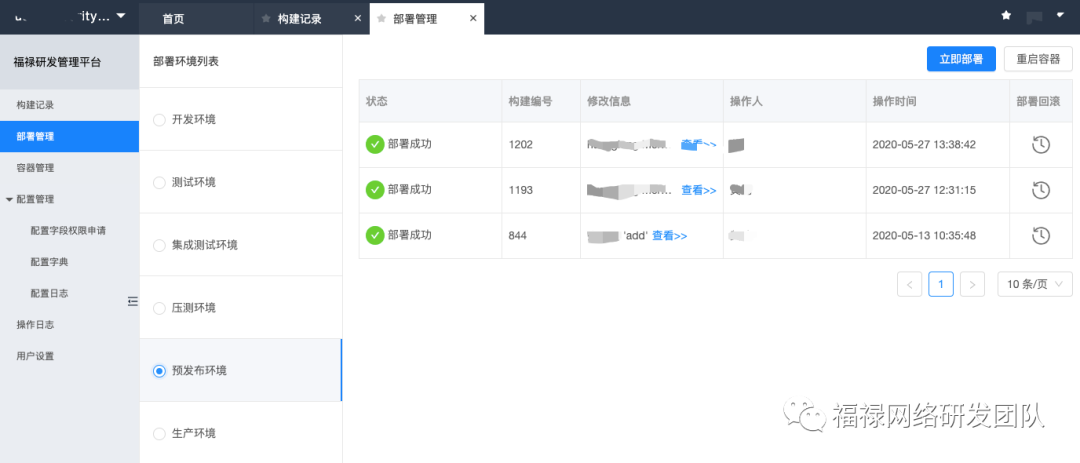

部署管理

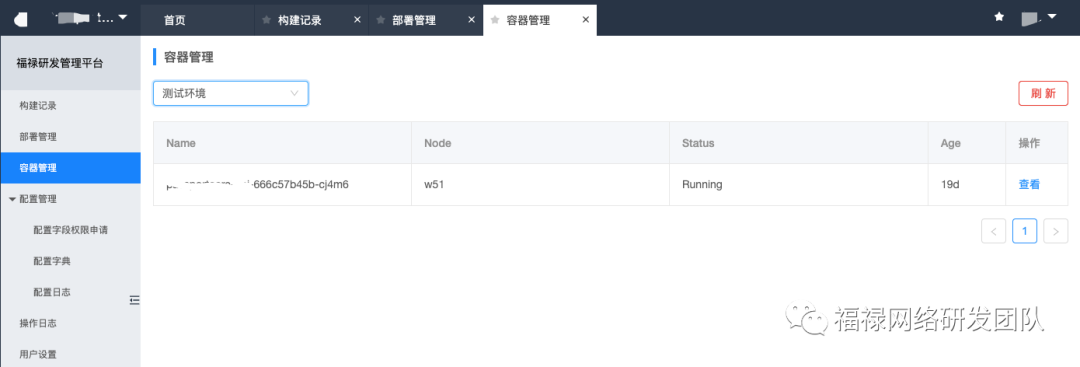

容器管理

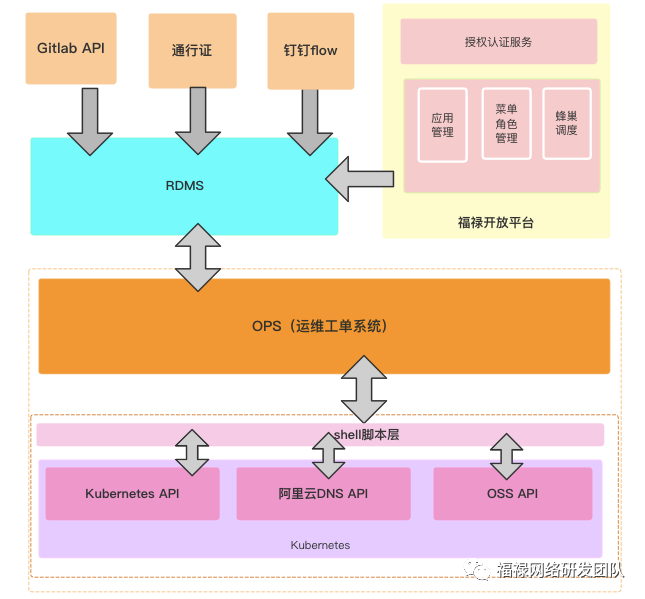

3.3 技术架构

对接系统的说明

• 通行证：RDMS的目标用户是研发中心人员，这些人员在通行证中都有默认的账户信息，与通行证打通，可以直接登录使用

• GitlabAPI:目前RDMS的CI还是采用的gitlab的ci支撑，包括新应用在rdms的创建到git仓库的代码初始化等，都需要调用gitlab的api接口

• 钉钉flow：安全管控的原因，PRE和生产的任何操作都会触发钉钉审批流，所属项目的项目经理审批通过后才会获取到数据或者执行操作指令

• 福禄开放平台：提供了网关相关的功能和菜单、角色等维护功能，公司所有后端服务都需要入驻开放平台

• 蜂巢：公司的调度作业平台，rdms的定时部署功能依赖该服务的支撑

• 运维工单系统：rdms的CD流程没有直接与kubernets进行交互，而是通过运维的工单系统包装了运维底层的shell脚本层，然后提供给rdms相关的api接口，也是基于安全控制的考虑

• shell脚本层：shell脚本层会调用kubernetes的api进行kubernetes的相关操作（部署、配置更新、容器重启、日志查看等）；调用阿里云的dns解析接口，对应用的域名自动解析；调用oss的接口，进行前端站点文件目录的维护

3.4 后端应用的devops实现详解

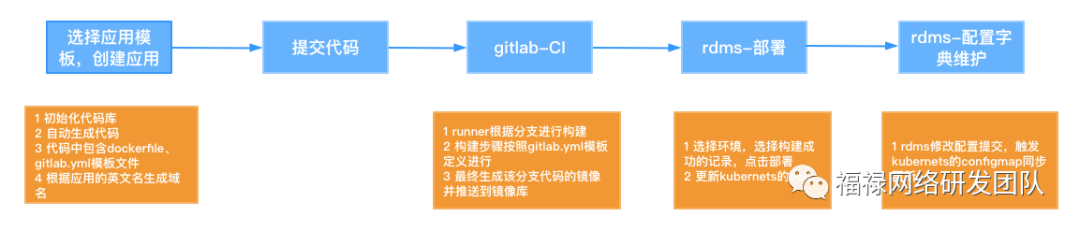

举个栗子进行介绍

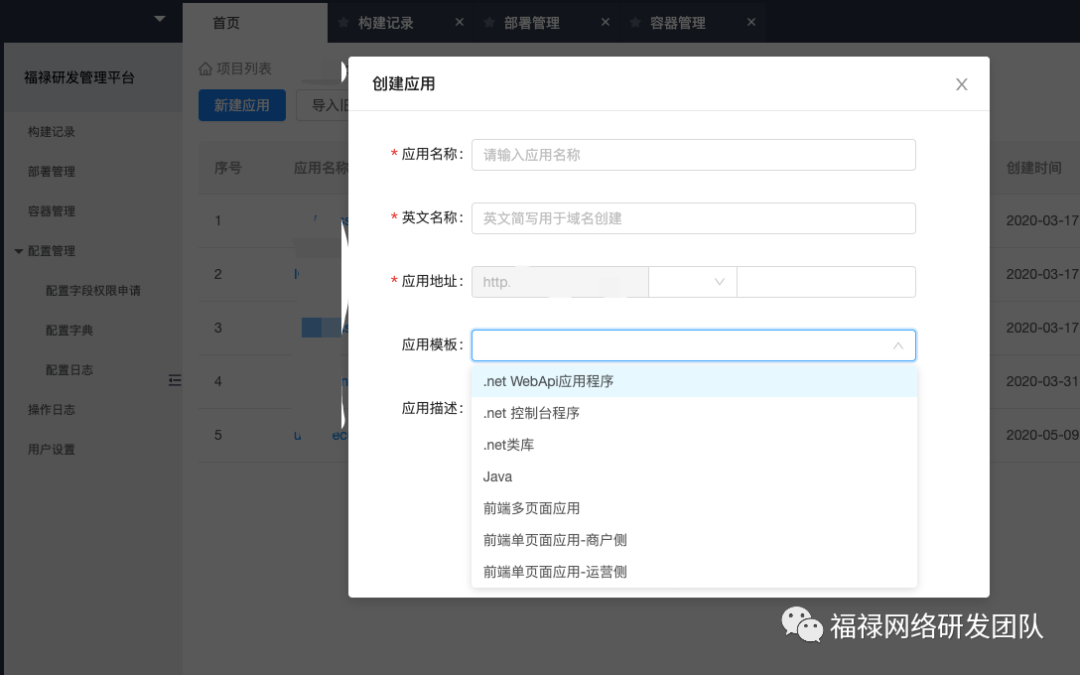

根据模板，创建一个应用

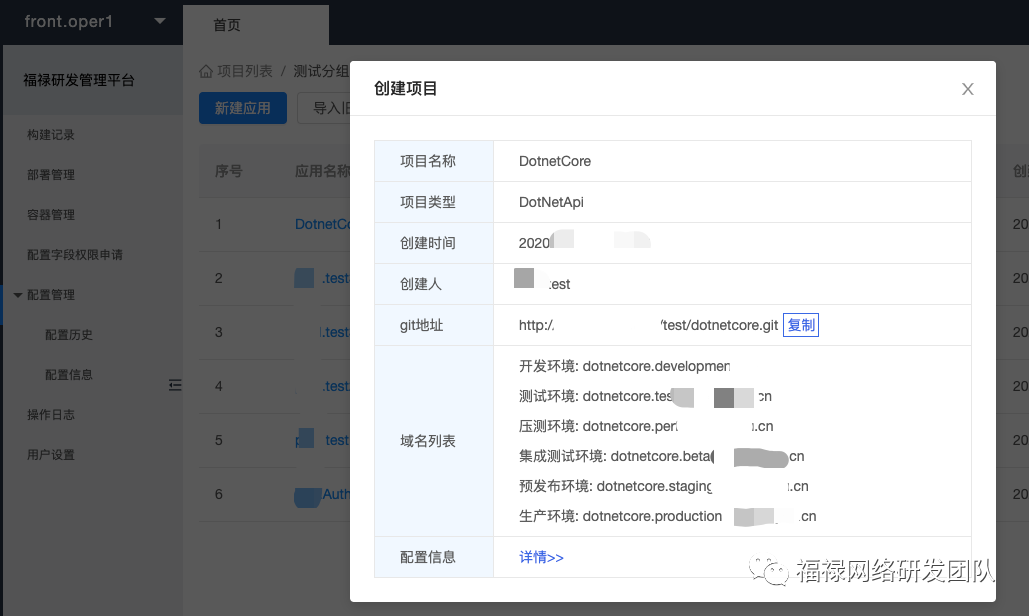

根据名称默认生成域名

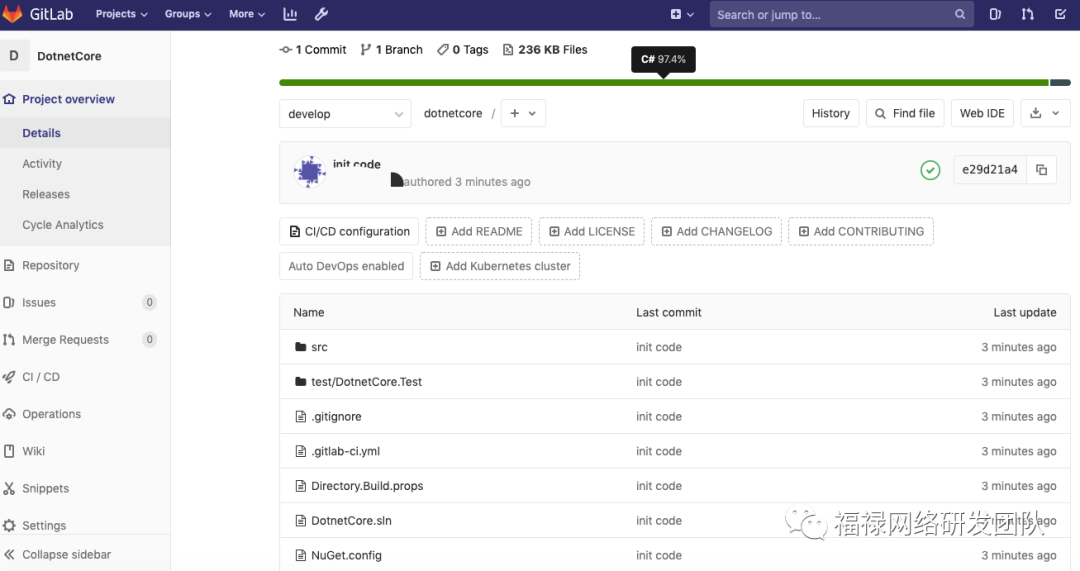

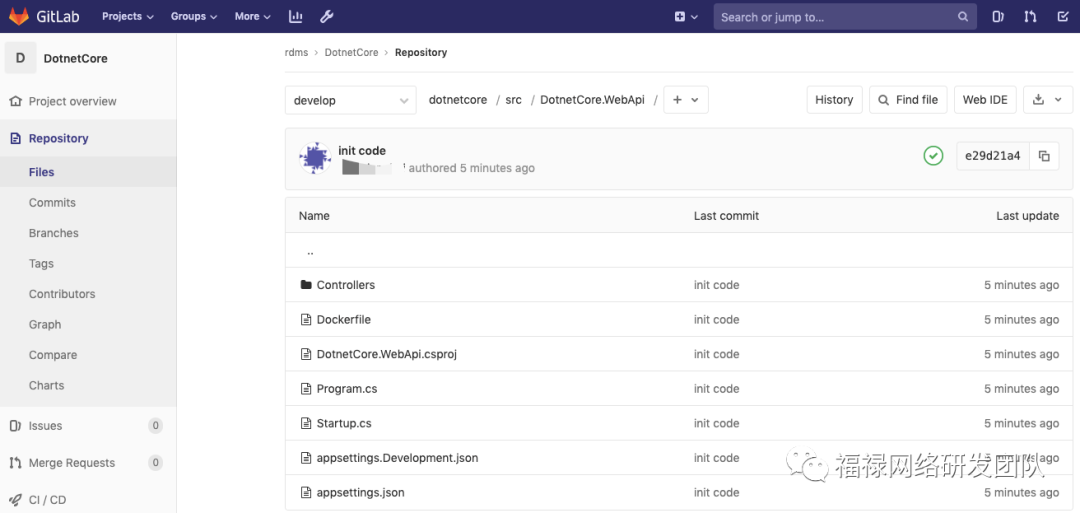

初始化代码仓库，默认生成develop分支

在rdms第一次部署到对应环境（开发、测试、生产等）时，会默认读取appsettings.Development.json的文件，并写入kubernets的configmap

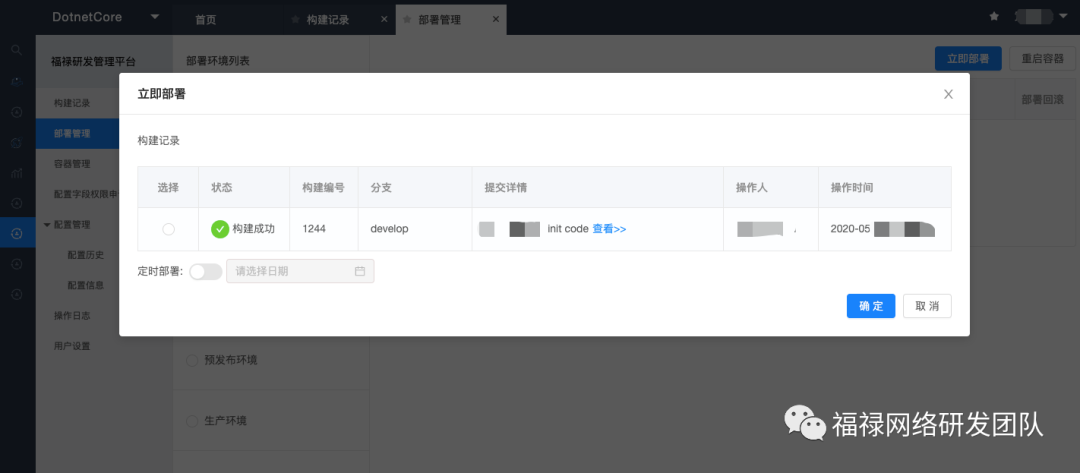

构建完成，进行部署

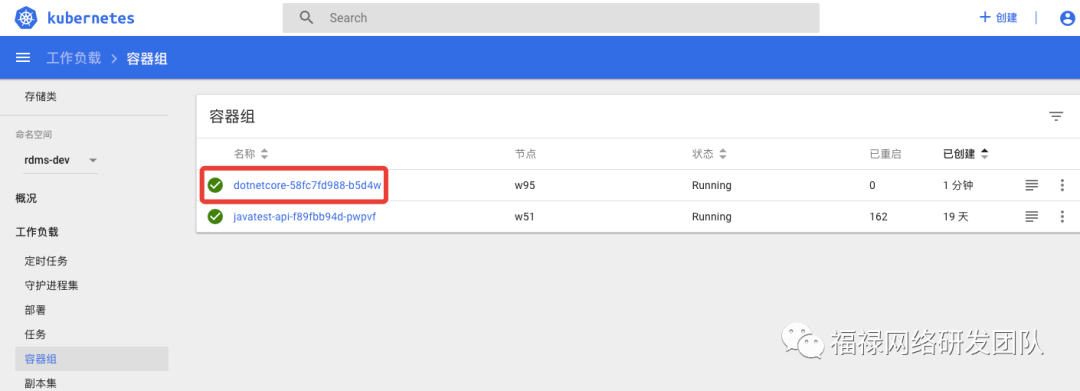

在kubernets生成pod

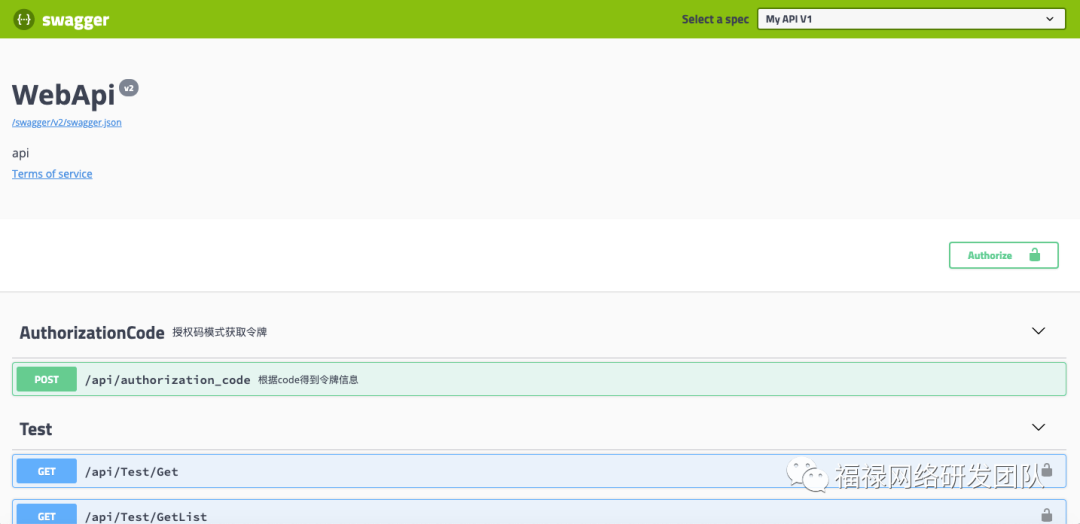

通过域名访问接口文档

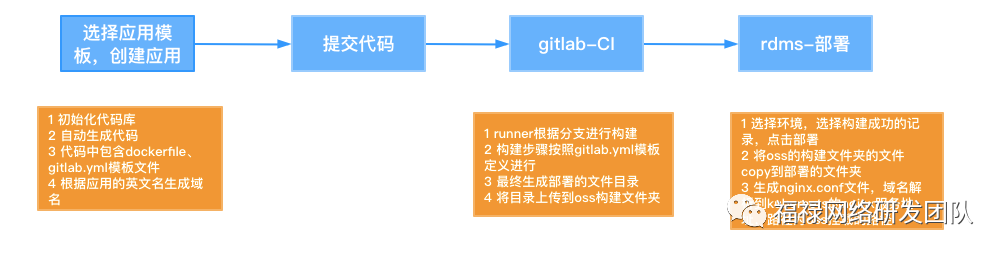

3.5 前端站点的devops实现详解

同样的，举个栗子介绍

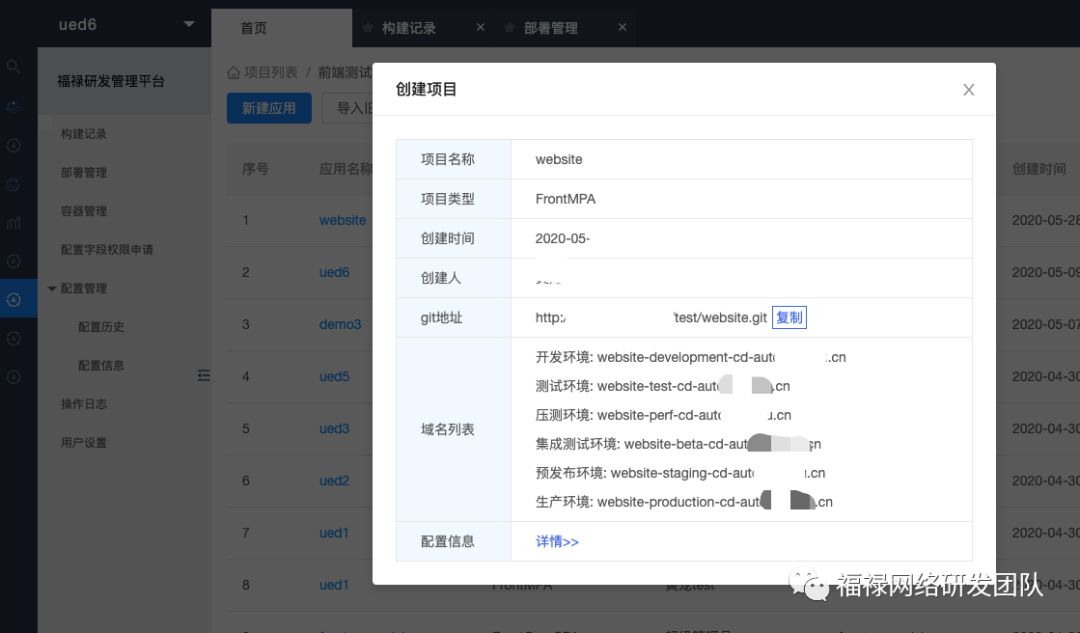

首页-创建前端站点

根据名称生成域名

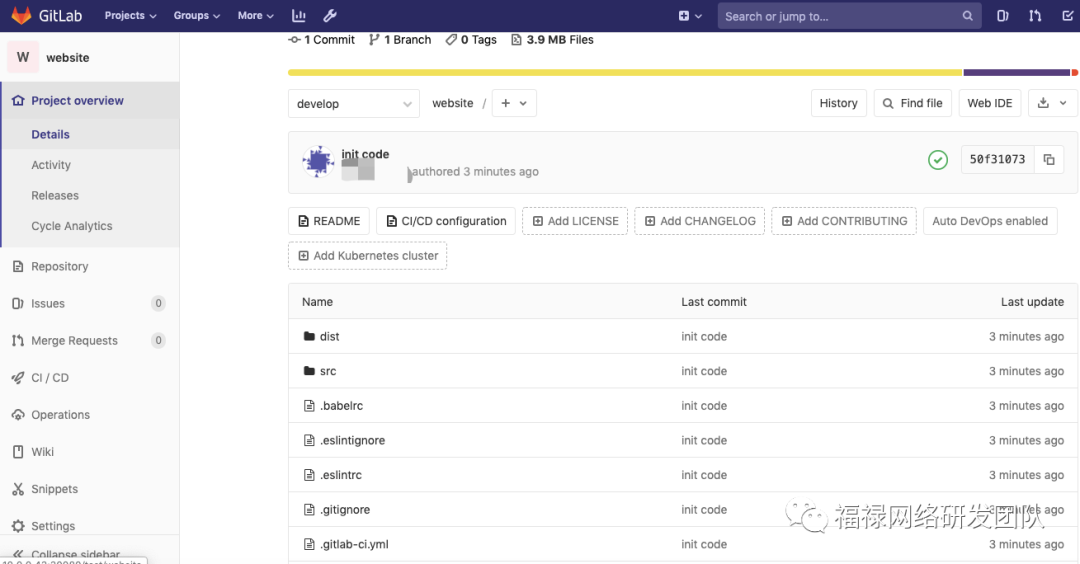

初始化代码仓库，默认生成develop分支

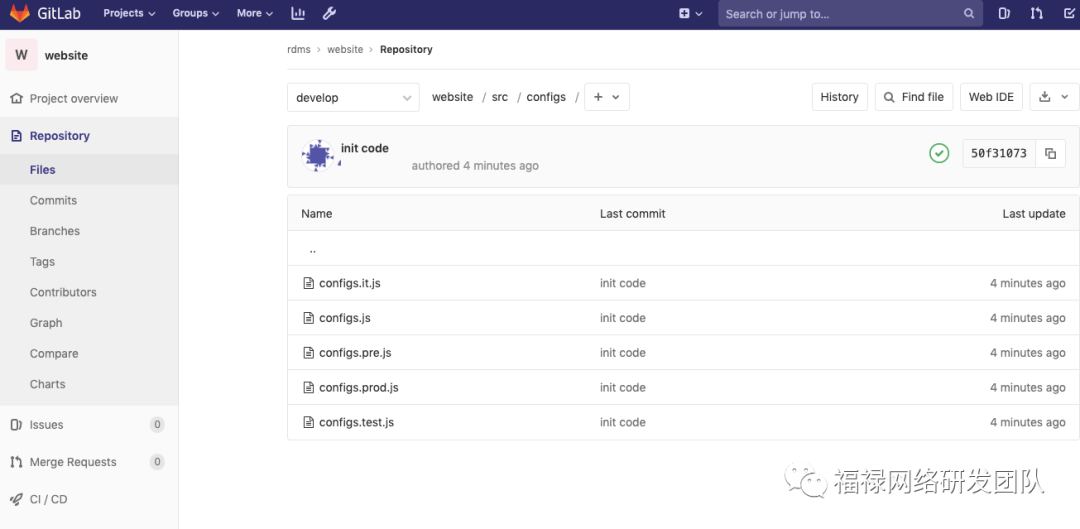

配置文件，默认生成几套环境的配置文件,站点的配置维护就是维护这几个文件

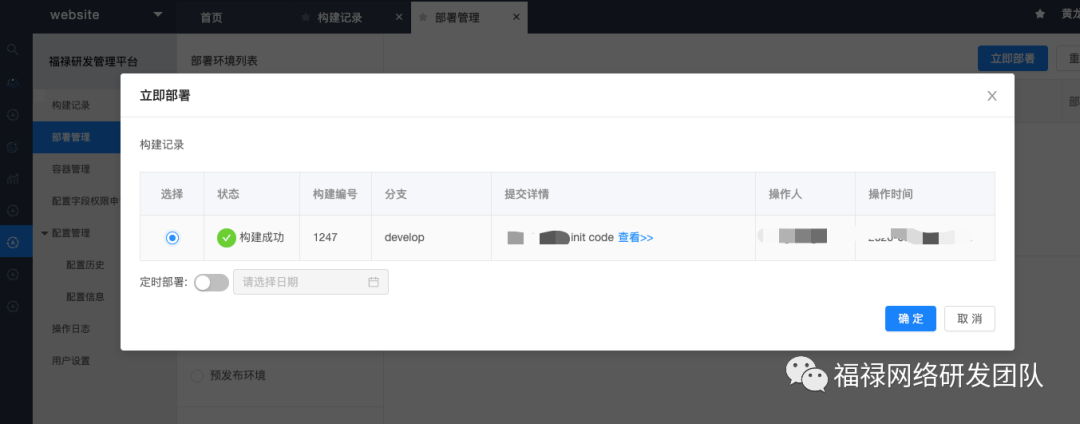

部署应用

kubernetes的nginx容器内可以看到部署的文件，实际就是挂载的oss到该pod上

四、展望

目前RDMS投产一个月左右，我们希望能将devops理念在这个系统上进行持续的优化和实践，包括研发中心小伙伴也很踊跃参与共建，提出了很多好的方向和建议

• 完善devops链条功能：通过字面来看有dev、ops两部分，我们后期需要加入test的比重，比如在CI部分，引入静态代码扫描、单测覆盖率；在CD部分集成我们的自动化测、性能测试

• 工具平台：RDMS的初衷是整合，针对研发中心经常使用的工具或者有相关工具化的需求，我们可以整合到rdms或者在RDMS上进行开发
