A5-1加密算法
1、基本原理
A5-1加密算法是一种流password,通过密钥流对明文进行加密。然后用密钥流进行对密文的解密操作。
这样的算法主要用于GSM加密。也就是我们平时打电话的时候。通信数据发送到基站,基站发送到还有一个基站,基站发送到接收方。
每次通话的时候,基站会产生一个64位的随机数,与我们手机sim卡内本身带的一个password利用一种加密算法生成一个密钥。这个密钥就是这次通话过程中使用的主密钥,此密钥的生命周期为这一次通话的開始到结束。一旦通话完毕。那么这个密钥也就没实用了。
该加密算法把整个通讯的数据划分为每一帧来进行加密。每一帧是有228位,当中发送端给接收端的数据114位。接收端反馈给发送端的数据有114位。
除了上面提出的基站给出的64的总密钥,针对每一帧的加密,另一种叫做会话密钥。这样的会话密钥每加密一帧都会改变。会话密钥的生成是由帧号来决定的。
每一次的会话密钥都会产生一个228位的乱数来加密这一帧的数据。加密的方式是异或。帧号一共用22位的二进制数来表示,也就是说一次通话仅仅能传递2^22次方的通讯数据。由于每一次通话仅仅有这么多帧能够进行加密数据而且传递。
A5-1算法基于三个线性移位反馈寄存器实现的。
三个LFSR的级数各自是19 22 23。
f1(x) = x^19 + x^18 + x^17 + x^14 + 1
f2(x) = x^22 + x^21 + 1
f3(x) = x^23 + x^22 + x^21 + x^8 + 1
三个反馈多项式如上所看到的。
2、所用工具
依据上面所讲的。我们基本能够确定,假设要实现a5-1的加密算法。我们须要哪些工具:
首先是明文,其次是64位的密钥。三个LFSR。以及帧号。
算法的输入应该就是三个LFSR的初始值,算法的输出就是我们加密明文所须要的乱数。
3、实现步骤
算法整体来说分为三个部分。初始化,运算,输出乱数

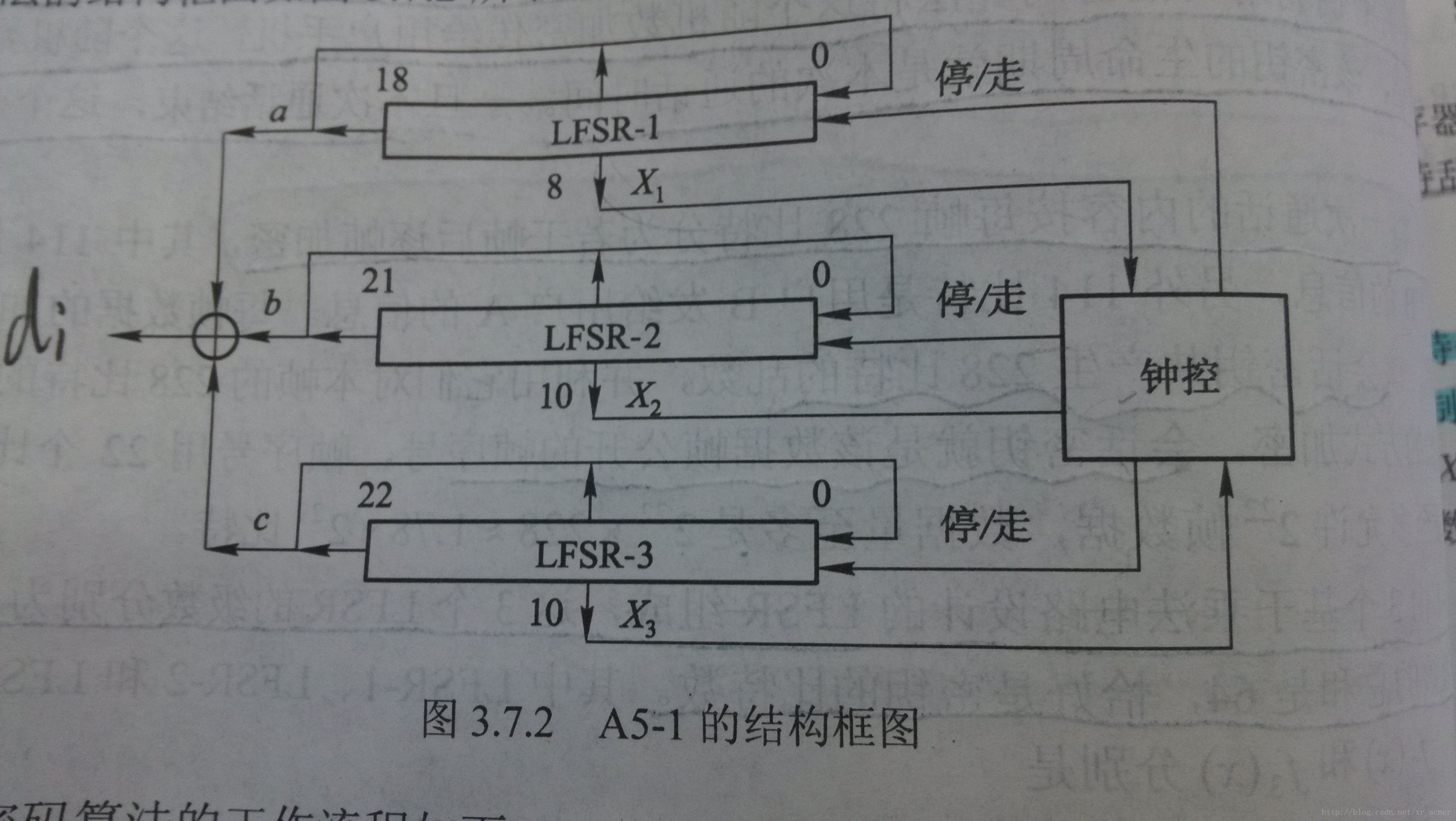

A5-1加密算法实现的逻辑结构图例如以下:
首先是初始化部分:
(1)将三个寄存器内的全部位全都赋值为0
(2)将三个寄存器做64次的移位操作。每第i次操作,寄存器的反馈内容都先与密钥中的第i位进行异或,然后把这样异或的结果作为寄存器此次的反馈内容。三个LSFR都要并行的做这种工作64次。
(2)将三个寄存器做22次的移位操作。没第i次操作,寄存器的反馈项都先与帧序号的第i位进行异或。将异或的结果作为寄存器的终于反馈内容,相同,三个LSFR也都要并行做22次。
上述三步昨晚,A5-1加密算法的初始化操作也就做完了。
另外须要注意的是,A5-1加密算法的LSFR是左移操作,而且。密钥和帧号都是从最低位到最高位编号。
当初始化步骤完毕的时候,此时三个LSFR的状态合称为S0状态。
接下来是计算和输出部分:
大家能够看到,上面的逻辑结构图中,有一个叫做钟控的部分,他有三个输出三个输入,三个输入是分别来三个LSFR的某一个固定位,输入会输出0或者1.0表示此次这个LSFR不会工作,也就是不会发生移动等等。输出的是1的话,那么这个LSFR此次就会移动一位而且得出反馈的结果。
也就是说这个钟控在控制着三个LSFR的工作与否。
首先依据钟控的方式三个LSFR连续移动100次,可是不输出乱数,此时应该仅仅是做一个混乱的操作。由于LSFR在移动过程中,每一位寄存器内的数值都会不一样。所以在钟控决定每一个寄存器执行与否的结果时也会不同样。
接下来会三个LSFR会接着进行连续的114次的移动,也是依据钟控的方式。
这一次的移动过程中,三个寄存器将分别把最高位寄存器的值输出,然后三个值做异或运算,形成第i个乱数。
这次114次移动会生成一个114位的乱数,用于对手机到基站这一段的数据加密。
之后再进行一次100次的移动和114次的移动,结果和上面说的同样。终于产生的114位密钥用于基站到手机这段的通讯数据加密。
关于钟控:
钟控将第一个寄存器的第八位,第二个寄存器的第10位,第三个寄存器的第10位。
抽取这三个位用于控制三个LSFR的动作与否。他们决定的原则类似少数服从多数。三位一共同拥有8中排列方式,当三位中1的个数多余0的个数时,那么这三位是1的相应的寄存器将会移动, 为0的不会,假设三位数中0的个数多余1的个数时。那么三位之中是0的相应的寄存器将会移动。
依据上面的步骤就能够算出当我们把通讯数据分割成每一帧,然后对每一帧进行加密传输的时候。所须要的那个加密的乱数是怎么得来的。至于加密过程非常easy。就是明文和乱数的异或操作。
DES加密算法
假设说A5-1是流password的加密算法的话,那么DES就是分组password体制中典型的一个算法。
分组password的主要思想。就是把明文和密钥都分成一定长度的很多断数据,为了保证每个明文都只唯独一个密钥。须要做的就是分组的密钥长度要大于等于分组的明文长度。通过分组加密,每一组使用的密钥都不同样,这就是主要的分组password。
分组password的安全性除了收到一些密钥长度參数的影响之外。最重要的两个原则就是混乱原则和扩散原则。
混乱原则要求明文和密文在逻辑上的关系越复杂越好。为了保证混乱原则的实行。我们将尽可能使用非线性的变换。
扩散原则,我理解是这样的,在设计password的时候,通过实行混乱原则。使得我们的password会在整个序列的某基础发生混乱,那么扩散原则要做的,就是要通过移位的方式,将这样的混乱最大化。让明文和密钥的变化尽可能多的影响密文的生成。这样的思想最典型的体现,就是S-P网络。
分组password中的一个非常典型的样例就是DES算法:
DES算法也是分组password的一个案例,它属于分组password中的迭代分组password。即用简单的加密措施先构造出一个加密函数来,之后不断的进行乘积迭代。两个简单的方式乘积在一起的话。会形成一个更加复杂的password函数,DES正式利用这种思想来实现。
DES加密算法的实现须要几个工具:
1.分组长度2.密钥长度3.迭代次数4.子密钥长度
DES默认分组长度为64bit,密钥长度也是64bit,迭代次数为16,子密钥的长度为48位
DES加密算法的输入是一组64bit的明文,输出是64bit的密文
算法运行过程中有3步:初始变换, 16轮迭代, 初始逆变换
要注意的是。DES的算法中的比特序号是从1開始。而且是从左边開始。
DES算法中的初始变换:
初始变化实际上就是对明文序列进行顺序打乱操作。
他会依照一个特定的表格进行对比移动。
初始逆置换是对16次迭代后的结果序列进行移位操作,也是有一个对比表,告诉你移动的规则。
DES算法中的圈函数:

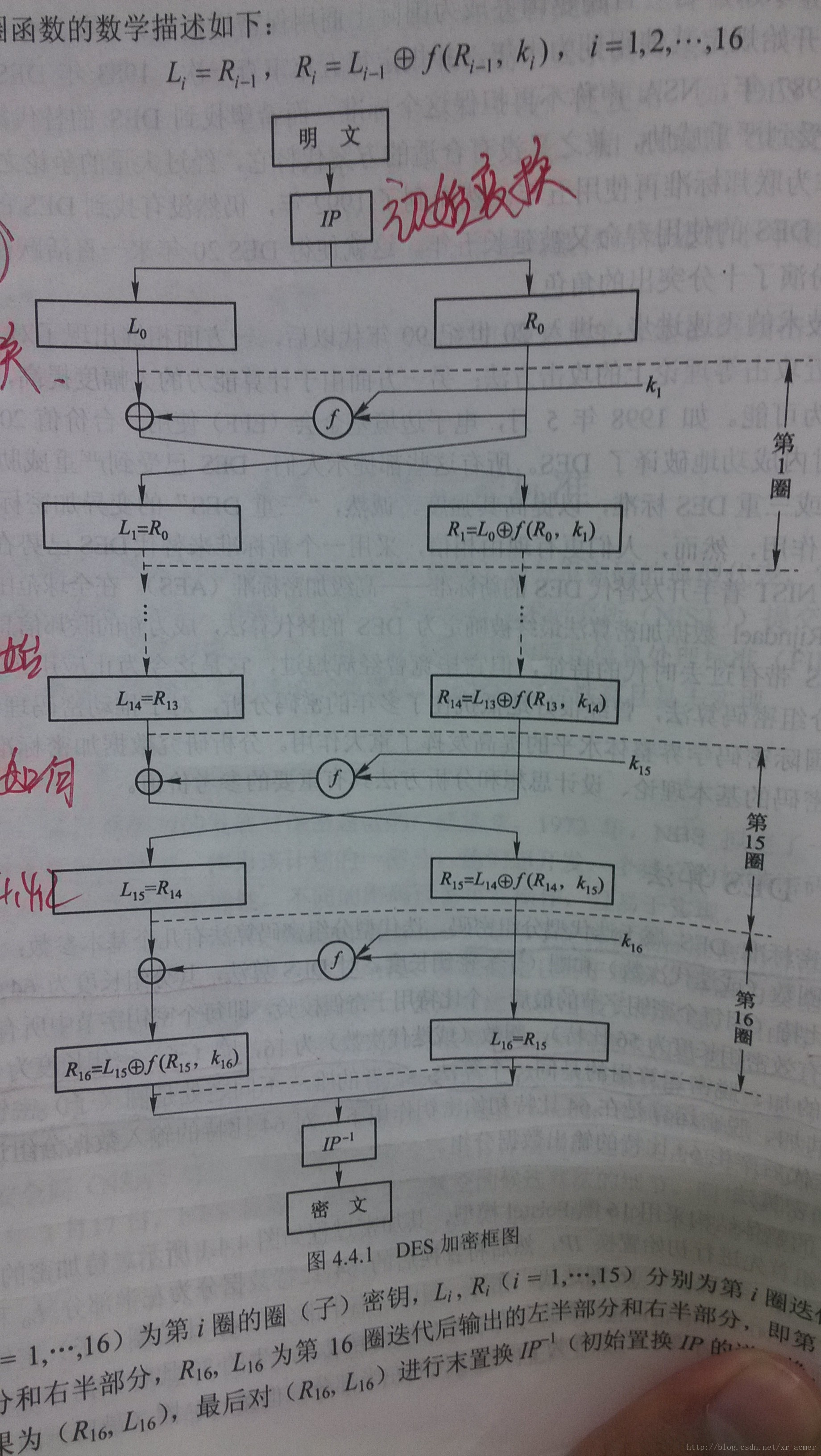

从上面的DES算法的逻辑结构图中能够看出。他李永乐Feistel模型进行迭代password的实现。那么这个迭代有一个圈函数
Li = Ri-1 Ri = Li-1^f(Ri-1, ki)(i = 1, 2, ...)
在进行完初始置换之后,我们得到一个长度为2w的序列,也就是64位的明文序列。把他们一分为二,分为左半部分和右半部分,在进行第一次迭代的时候。右半部分变为下一次迭代的左半部分,左半部分与F函数的结果进行按位异或形成下一轮迭代的右半部分。最后在迭代到第16次的时候。不在进行这种左右交换操作,直接转换为相应的部分。
那么非常显然,整个算法的核心就在于F函数的内容
F函数:
F函数的输入有两部分,一个是这一轮的子密钥48bit,另外一个是序列的右半部分的32bit。
F(R,K) = P(S(E(Ri)^Ki))
上述表达式告诉我们F函数一共同拥有四个步骤,先是对R进行E盒的变换,E盒又称为是扩展变换盒
1、E盒
E盒的作用就是把32位的数据扩展称为48位的数据,我认为是由于密钥是48位,所以必需要扩展一下要变换的明文序列,由于分组password的加密原则强调过。分组password的加密。密钥是必须大于等于要加密的明文的。
把32位的序列分成8组,每组序列在开头和结尾处分别加入开头和结尾元素相邻的元素。每一组加入2位,一共八组,田间16位。即扩展为48位。这是一种非线性的扩展。然后接下来就是与这一轮的子密钥Ki进行按位异或操作。
2、S盒
S盒宏观上的一个作用,是把刚刚异或生成的48位结果变换成32位。首先把48位的生成结果分成8组。每组6位。每6位分别作为S盒的输入,这样一共同拥有8个S盒并行工作。将6位输入变为4位输出。终于得到32位的结果。

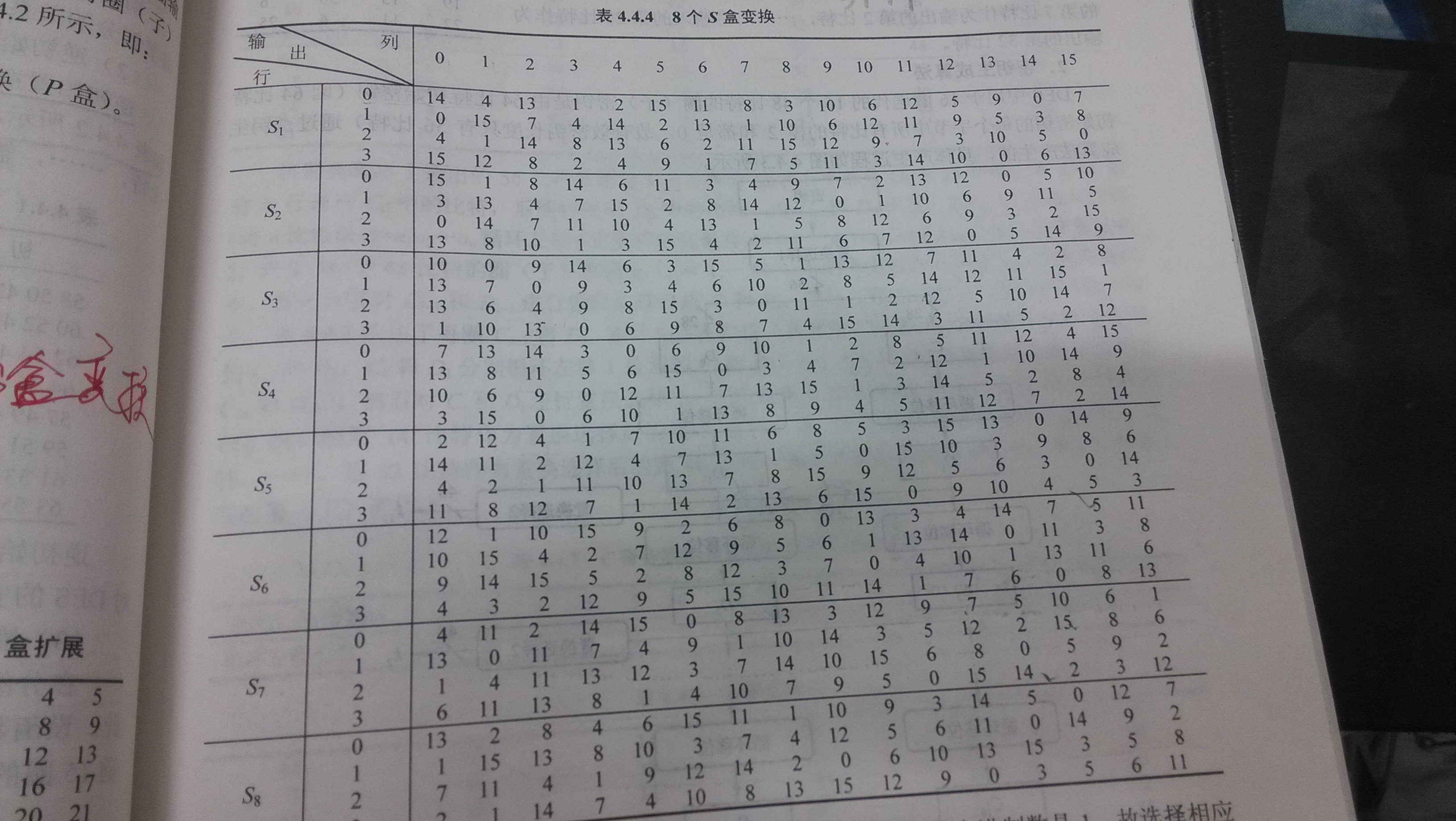

对于每个S盒来说,有a1~~~a6的二进制比特输入。有这种一个表格存在:
如今S盒一共同拥有6位的输入,a0a1a2a3a4a5a6
我如今算的是S1盒的输出。首先计算2a1+a6最后的十进制结果是多少,这个结果代表了行数。
之后计算8a2+4a3+2a4+a5最后的十进制结果代表了列数。拿到行数和列数之后,在表格中找到相应的数字。这里注意,假设我算出来的是1 3,那么我在找的时候,也是找表格中相应的标号是1行3列的元素,由于我们能够看到表格中的标号是从0開始的。
比如,假设计算的s1,得出的结果是1行3列,那么结果应该是4.查表得到这个结果之后。表格能够保证,得出的结果4位二进制数十全然能够表示的,所以将这个十进制数化为4位二进制数就完毕了S盒的一部分操作,之后每个S盒都依照这种原则操作,之前异或的48位结果就会顺利的变成32位。
3、P盒
P盒也是很easy,就是依据一个表格进行一个移位操作。表格到时候会详细给出。

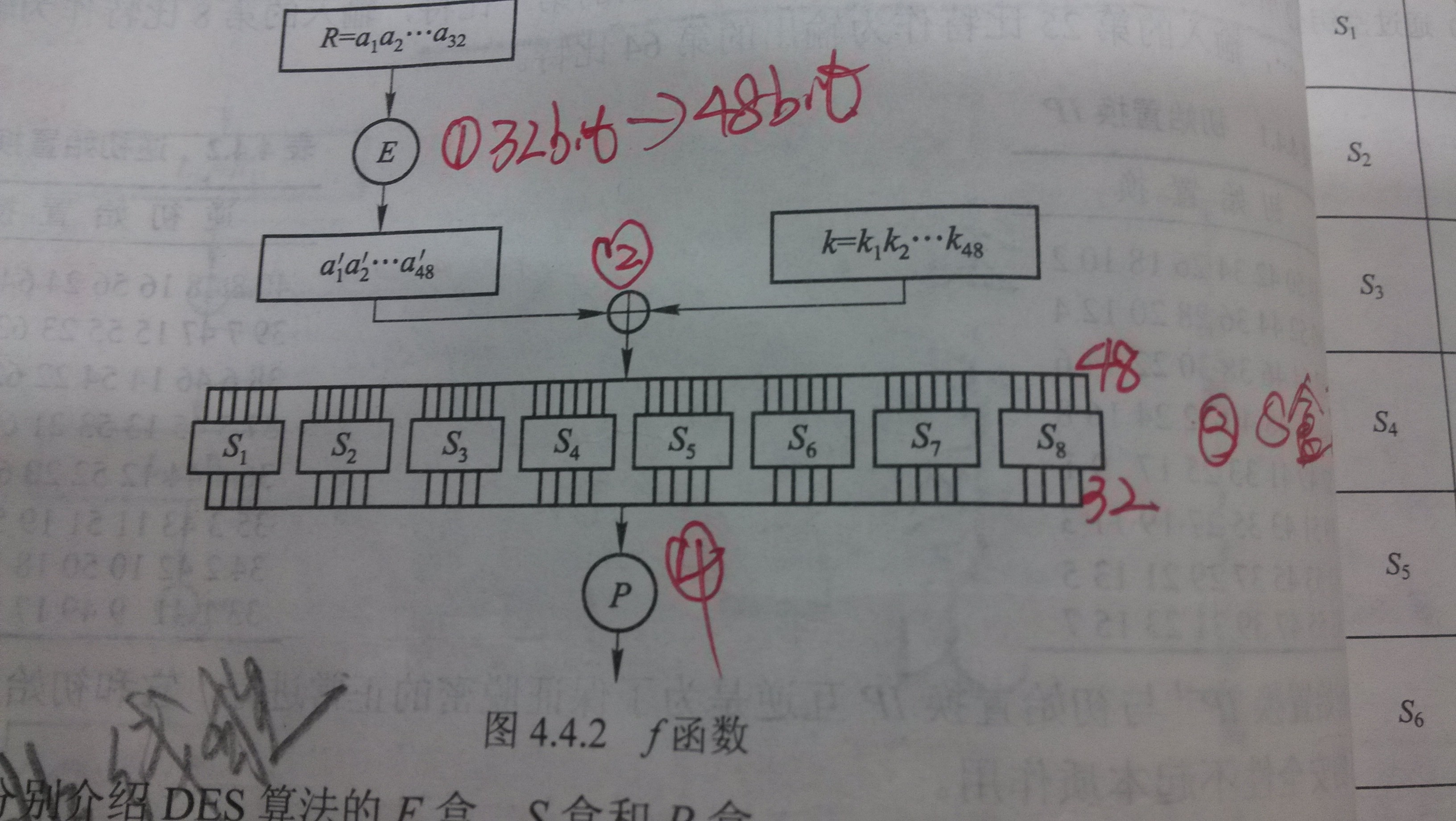

经过上述的计算,我们能够顺利的得到F函数的计算结果。F函数的计算过程图例如以下:
经过上述的计算我们能够准确的得到F函数的详细结果,那么下轮迭代的右半部分也就是R1就能够由上一层的左半部分和F函数的结果异或得到。不知道为什么的,能够翻上去看一下DES实现的逻辑框图。
DES的算法基本运行流程就是这种。那么另一个问题可能我们没有考虑到,我们拥有的是一个64位的初始密钥。那么每一次的子密钥是怎么生成的呢?
DES子密钥的生成:
DES的初始密钥一共同拥有64位,当中密钥的每个字节的最后一位都用作奇偶校验,所以说,实际的有效密钥长度为56位。

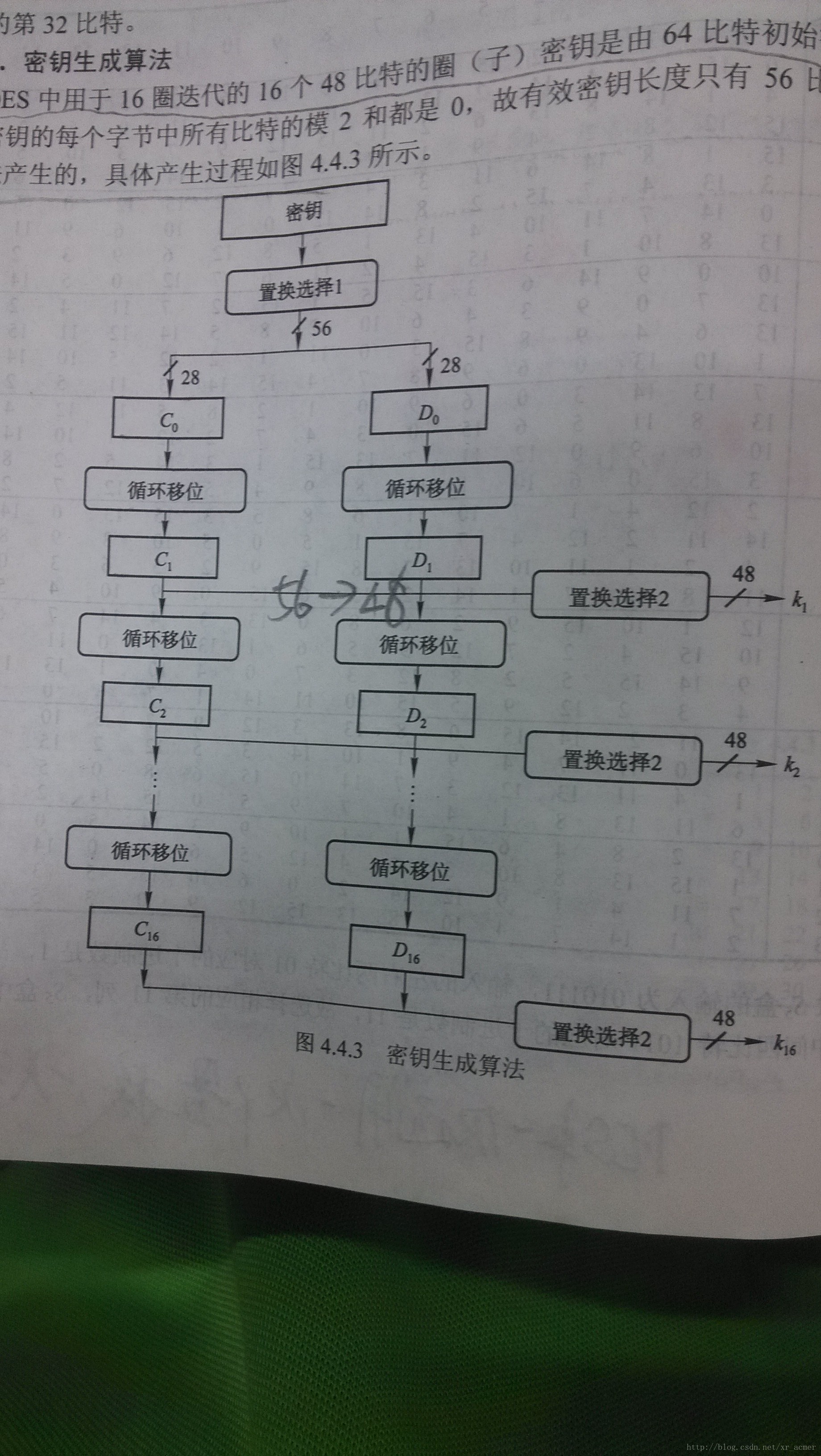

DES子密钥的生成逻辑框图例如以下:
首先。64位的初始密钥进来,最先要运行的就是置换选择操作1.
那么置换选择操作详细的内容是什么呢:
置换选择操作1有两个步骤:
(1)将64位中每个密钥字节的最后一位丢弃
(2)将剩余的56位依照表格的规则打乱顺序。生成一个乱序的56位序列
之后将输出的56比特的有效密钥序列一分为二。分为D0和C0两部分(生成C0D0到此为止仅仅能算是密钥生成算法的初始化操作,不能算作一次迭代)。之后从第一次開始的每一次的迭代中,分别要对上一次的Di-1 Ci-1两部分进行循环左移操作,循环左移的次数和所在的迭代次数有关,比方D0C0--->D1C1是第一次迭代要循环左移1位。D2C2--->D3C2要左移2两位,详细的移位次数会有个明白的表格告诉大家。
每一次迭代的循环移位操作之后得到的两部分DiCi,将进行置换选择2的操作。置换选择2与1类似。都是打乱顺序。丢掉一部分元素,最后形成一个48位的序列。就是上面DES算法中第i次迭代所须要的子密钥。可是本次迭代生成的Di和Ci不会改变,由于他们将会用于下一次子密钥的生成操作。由于DES须要16次的迭代。那么子密钥的生成自然也须要16轮的迭代。
也就是说。什么样算一次迭代操作呢,从循环位移。一直到置换选择2,再到终于生成第i次的子密钥ki算作是一次迭代,之前生成d0c0的部分不算。
