当今多模光纤系统中的插入损耗测试要求使用环绕通量（EF）发射条件来降低测量不确定度。此方法控制如何将光发射到被测光纤中，以防止可能导致悲观结果的过量发射或可能导致乐观结果的不足发射。福禄克网络仅为所有多模光纤类型提供850 nm和1300 nm的EF兼容测试仪和测试参考跳线。

插入损耗测试的默认测试程序为单跳线法，该方法包括两端连接损耗，这最终是布线设备的使用方式。为了准确测试第一个和最后一个连接器的损耗，它们必须与类似的，使用测试参考线（TRC）的已知质量连接器。TRC是以参考等级端接的高质量测试跳线光纤芯的连接器和光学对准，单模损耗低于0.2 dB，多模损耗低于0.1 dB。用于正常日常配线范围在0.3 dB和0.5 dB之间的典型光纤跳线，不应用于测试。

为了说明TRC的损失，必须通过设置参考值将OLTS校准至0 dB的损失，这一概念类似于将碗放在秤上，然后将秤校准至零，以获得碗中任何物体的准确重量。通过福禄克网络的CFP光纤测试仪的设置参考向导，用户可以一步一步地设置参考。了解如何使用设置参考向导设置光纤测试仪参考。

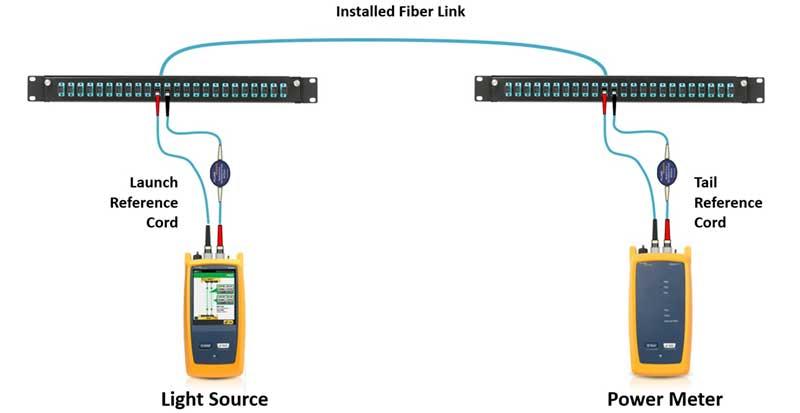

插入损耗测试程序

插入损耗示例

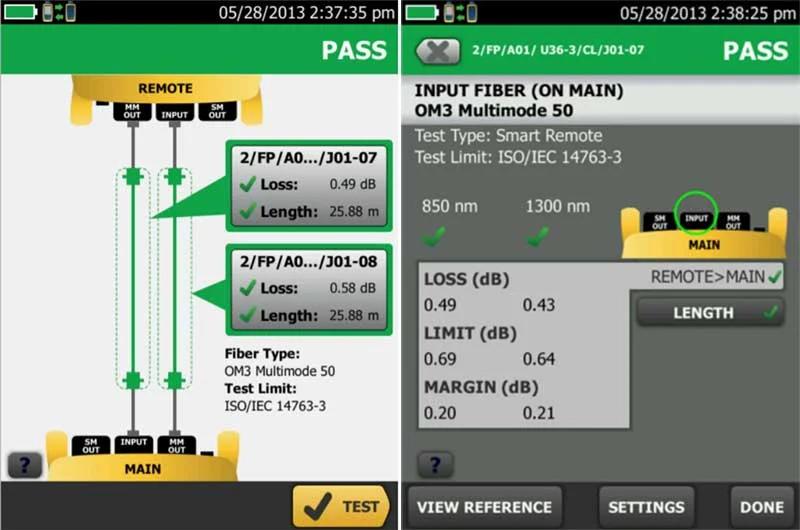

使用福禄克网络的CFP光纤测试仪测试插入损耗，可以根据被测光纤的类型和应用测试限制提供一个简单的通过/失败指示，指示链路的总体损耗和长度。如下面的插入损耗示例所示，虚线表示测量中包括的内容，“细节”窗口显示了两种波长下光纤的余量和允许极限。

插入损耗示例

每个光纤链路的插入损耗测试结果也可以通过LinkWare上传和管理™ Live，一种基于云的服务，允许生成认证报告并共享、跟踪和管理所有项目测试结果。除了插入损耗结果外，LinkWare插入损耗认证报告还包括有关正在测试的光纤、电缆ID、连接器类型和测试限制、日期和时间的信息，甚至包括有关测试仪的校准和软件信息。了解更多，关注福禄克经销商—明辰智航！
