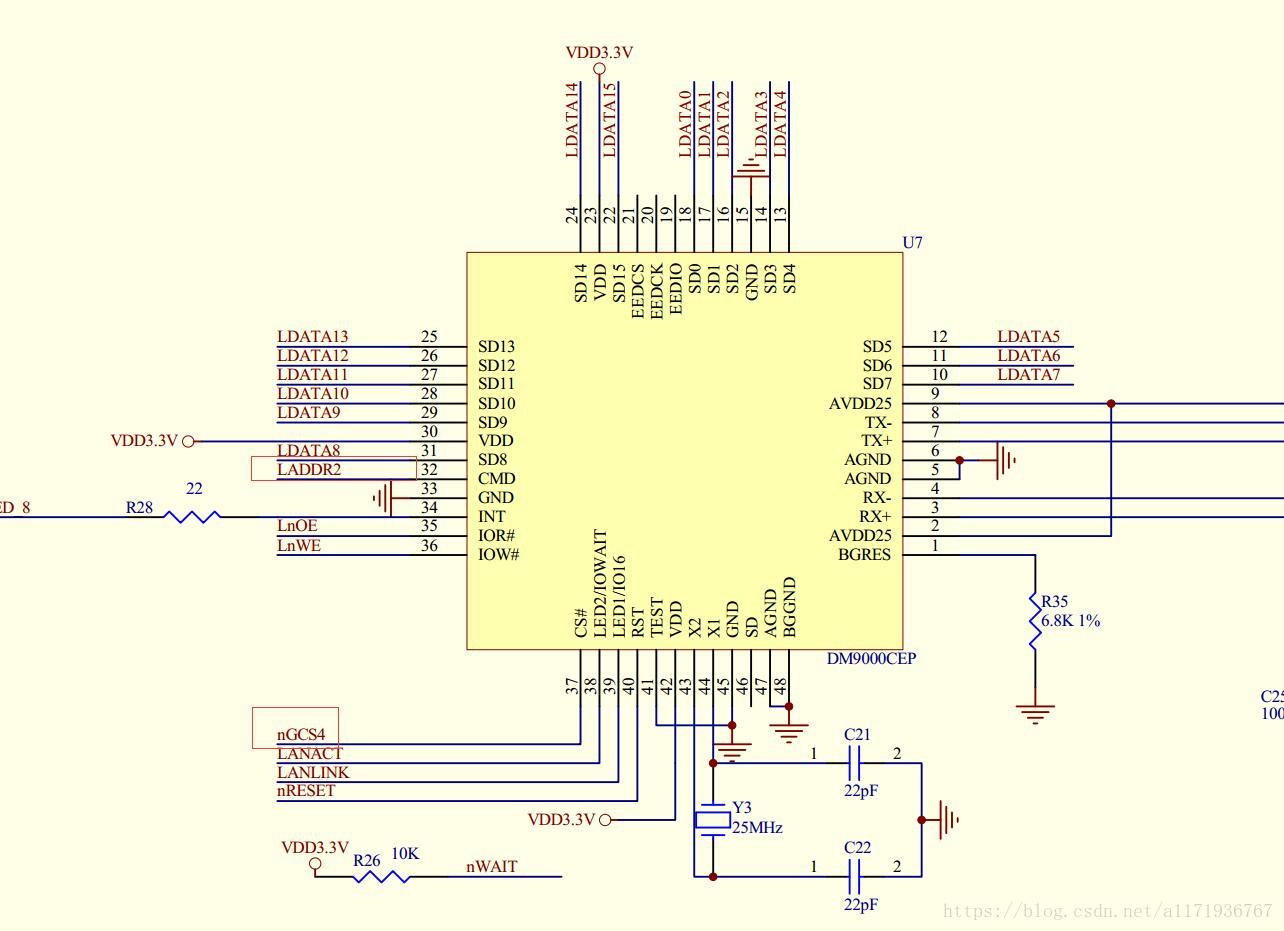

从上面可以看出DM9000的地址总线就一根，它不像CS8900那样地址总线和数据总线都齐全。而这里只有一根地址线(CMD)，16跟数据线，所以可以确定位宽为16位，而地址线为什么只有一根，这是DM9000决定的，看手册可以知道CPU总线只访问它的两个地址，CMD管脚为0时，数据线送的是DM9000的寄存器地址，CMD管脚为1时，数据线上送的是16位的寄存器数据，所以对DM9000的操作至少需要两步：先写地址，再写（读）数据。他不像其他类内存总线那样直接把数据写到地址传输一次就可以了，而他要传输两次，因为他的总线地址就退化成了类似于NAND的ALE信号，就是地址和数据的区分信号了，而不是DM9000里面操作的寄存器地址。

上面的片选信号为：nLAN_CS，链接到S3C2440的CS4，对应BANK4,所以基地址为0X20000000,网上很多人讨论为什么有的开发板基地址设置为0X20000300，这个是没有任何作用的，之前分析了，DM9000对于CPU的地址线只认识一根线，只要这根线对应的CPU传送的地址的对应位匹配就可以了，上面接到LADDR2，也就是说：

传寄存器地址的时候操作的总线地址满足：

以基地址起头(0x20000000)，偏移基地址LADDR2为0(低四位:0000)，也就是写的时候总线地址为：0x20000000

传寄存器数据的时候操作的总线地址满足：

以基地址起头，偏移基地址LADDR2为1 (低四位:0100)，也就是写的时候总线地址为：0x20000004

所以首先满足总线地址在BANK4里面（这样CS4才能自动选中），其次满足最后四位为0（传送寄存器地址）或4（传送数据）就可以了，满足这两个条件地址随便设。

所以上面0x20000300这个多出的300H没任何意义，他满足上面条件，你设置为0x20000400，0x20000320，0x23456780这些地址都没任何影响。

上面分析知道了基地址，位宽，再简要说下中断引脚：

这里的IRQ_LAN接的是S3C2440的ENT7，用的外部中断7，这个中断用于接收数据时触发的，中断服务函数处理接收数据，向协议层上报接收数据。这个中断号要和驱动里面的对应起来。

DM9000移植的要点：

1 基地址（看CS接口）

2 CPU的寄存器设置：位宽，时序等设置

3 设置中断号（看中断接口）
