论文来源

• ICCV2017
• arXiv report
• github代码(caffe-matlab)

本文的主要问题是行人检测。作者探讨了如何将语义分割应用在行人检测上，提高检测率，同时也不损坏检测效率。作者提出了一种语义融合网络（segmentation infusion networks）去促进在语义分割与行人检测上的联合监督。其中行人检测为主要任务，语义分割主要起到了矫正，指导共享层的特征生成。作者在题目中提到了照亮行人。其实主要指的是通过语义分割的监督，可以使得生成的feature更聚焦在行人上，从而便于下游的行人检测。

另外本文比较好的贡献在于对网络的设置很合适，也就是说语义分割层的设置恰到好处。因此就算使用弱标注的语义信息也足以提升性能。

背景介绍

行人检测试计算机视觉中的核心问题，主要方法有两种：目标检测与语义分割。这两种方法高度关联，但有各自的优缺点。比如目标检测可以定位不同的物体，但是很少能给出物体的边界。而语义分割虽然能逐像素地定位物体的边界，但是很难区别同类。

自然我们希望来自一个任务的知识能使得另一任务变得容易些。这在一研究的目标检测中已经得到了实现。那么在行人检测中却研究地很少。部分原因是在传统的行人数据集中缺乏逐像素的标注。

例如我们来看传统的几个数据集.

• Caltech

• KITTI
• KITTI数据集简介与使用
  此数据集为摄像机视野内的运动物体提供一个3D边框标注（使用激光雷达的坐标系）。该数据集的标注一共分为8个类别：’Car’, ’Van’, ’Truck’, ’Pedestrian’, ’Person (sit- ting)’, ’Cyclist’, ’Tram’ 和’Misc’ (e.g., Trailers, Segways)。

以上两个数据集，仅仅提供了行人的bounding box，没有提供语义信息。

• COCO

  本数据集是一般的目标检测数据集，可以从图上看出它提供了丰富的标签，既有位置信息，也有语义信息。

• Cityscapes

此数据集提供了详细的城市语义标注，当然也包含了行人的语义标注。此数据集的主要意图就是促进语义分割在行人检测上的应用。这也是本文的core所在。

Simultaneous Detection & Segmentation

有两种方式来研究同时的检测与分割。一种是同时促进两种任务。例如我们广知的Instance-aware segmentation .
其实上面的图d就是典型的这类任务，它不同与以往的语义分割，而是在语义分割的基础上还要求把同类的分开。其实就是分割+检测。

第二种就是使用语义分割作为强线索明显地提高目标检测。其实很早，我读过人脸加测与人脸特征点的一篇文章，

《Joint Face Detection and Alignment using Multi-task Cascaded Convolutional Networks

这篇文章就是以人脸特征点检测来促进人脸检测的。其实人识别人脸往往就是识别人的五官来进行人脸检测。那么在目标检测中，语义信息往往提供了很强大的特征来促进检测，并且可以抑制背景的干扰。但有些工作要求先有一个单独的分割网络才能进行检测。我们的框架克服了这个缺点，可以将语义信息融合到shared feature maps,最后在准确性和性能上都有了提升。

方法解析

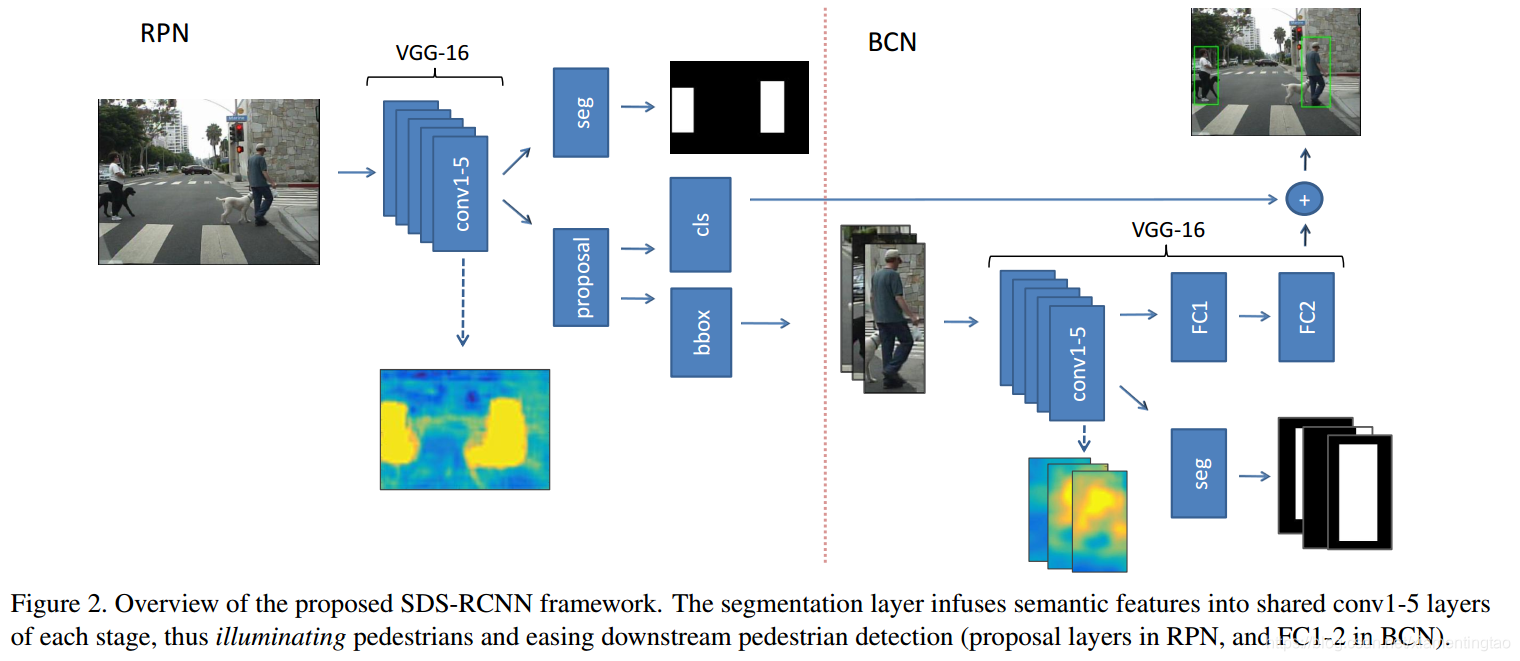

上面是整个网络结构,包含了两阶段。第一阶段使用rpn网络提出行人检测候选框与给出初步的分值。第二阶段进一步地挖掘了hard sample，给出了对应的细化分数.由于rpn已经预测行人的位置足够准确了，因此第二步只是单纯的分类，没有bounding box的回归。而且两个网络的预测分数进行了叠加，作为最后的分类分数。

下面我们仔细阐述一下其中的道理。

RPN

RPN来源自Fatser rcnn，用来propose a set of bounding with associated confidence scores around pedestrains.
rpn网络在某个feature map的每一点处分别枚举出一定比例与尺度的anchor box，相当于在一个池化的图像空间的一个滑动窗口。每一个proposal box i都对应一个anchor（指scale与aspect ratio）与图像空间的一个位置。

如图，rpn采用VGG-16的conv1-5作为backbone（提特征）,然后接了两个分层，一个层叫segementation infusion layer，另一个就是传统的proposal layer,带有两个输出层分别用于分类与bounding box回归。

从网络结构上看到，上面的segmentation infusion layer的ground truth 是两个白色小方块做成的mask，其实就是标注的行人检测的bouding box的内部。然后经过两个分层的联合训练，最终CONV1-5输出的feature map明显凸显了行人,即照亮了行人。

此rpn的目标函数如下：

$L_c$代表分类的损失，采用softmax logistic loss over two classes。(行人vs 背景)。此处将一个box识别为行人的法则是IoU>=0.5.

Lr是回归损失。使用$L_r(t_i,\widehat{t_i})=R(t_i-\widehat{t_i})$,R代表鲁棒的L1损失。其中bounding box的偏移信息被定义成在x,y与在w,h上的偏移量,即$t=[t_x,t_y,t_w,t_h]$.

Ls是语义分割的损失。后面阐述。

实验中,${\lambda }_c={\lambda }_s=1,{\lambda }_r=5$，显然这里突出了回归的重要性，因为回归只有一次，而分类与语义分割就显得没那么重要。

BCN(Binary Classfication Network)

BCN主要完成在RPN提出的proposal的行人识别。作为一般的目标检测，一般采用faster rcnn后端的识别部分即可。但是根据《Is faster rcnn doing well for pedestrian detection?》，faster rcnn的后端反而会degrade pedestrian detection accuracy。因此这里选择使用VGG-16构建一个单独的识别网络。

这个网络主要在于识别RPN遗忘的hard example。提高那些遮挡、变形等行人的分数，从而可以将其检测出来。
当然了，此部分仍然增加了语义信息，提高识别率。

此部分的目标函数如下：

其中主要特点如下：

1. $L_c$指的是分类损失，其中这里$c_i$是第i个proposal的类别标签，而$\widehat{c_i}$则融合了来自RPN与BCN的分数。

具体说来，对于第i个Proposal，给定RPN的预测两类分数为{c^i0r,c^i1r}\left \{ \hat{c}_{i0}^r, \hat{c}_{i1}^r \right \}{c^i0r​,c^i1r​}，BCN的分数为$\left\{{\hat{c}}_{i0}^b,{\hat{c}}_{i1}^b\right\}$,则融合后的分数为：

这里重点说一下，他这里给出的融合分数到底有何技巧？正如下面一章【问题1】提出的，这里为什么要这样取分数？而且这里的分类损失又是什么呢？

我们先来看看一般，如RPN中的分类损失怎么计算，实际上是使用softmax-logistic loss,也就是先计算softmax得分，再求label对应的logistic似然损失，最后令其最小化。

那么我们这里呢，肯定也是使用似然损失，那么如何计算label对应的分数呢？是不是也是使用softmax呢？

我们观测这里给出的${\hat{c}}_i$ ,其实就是softmax的形式。而这里原始的分数就是RPN+BCN之和。

而且这里省略了一个分数，即预测其为背景的分数，即$1-{\hat{c}}_i$。
2. 设置了cost-sensitive的权重$w_i$，用来优先检测大的行人。其中$w_i=1+\frac{h_i}{h}$，其中$h_i$为第i个proposal 的高，h为预计算的平均高。
3. 采取了更加严格的labeling policy，要求 a proposal to have IoU > 0.7 with a ground truth pedestrian box to be considered pedestrian (ci = 1), and otherwise background (ci = 0).

Simultaneous Detection & Segmentation

无论在RPN还是在BCN，都集合了融合layer.The segmentation infusion layer旨在输出两个mask揭示行人与背景分割的可能性 .这里选择使用仅仅一个layer和一个1x1的核，以至于尽可能高地施加影响到共享的层,从而驱使网络去直接融合语义特征到shared feature map。

Ls是一个在两类（行人vs 背景）的softmax logistic loss，应用于每一个位置i，同时也引入了cost-sensitive weight 即$w_i$.

这里$S_i$可以取所有行人的bounding box内的所有区域标注为1，其他区域为0. 也就是weak segmentation ground truth masks。这就是很大的优势，不再需要严格的标注信息。

这样做是可行的，因为我们将会融合层放在了conv5后面，此时图像已经经过了多层降采样。也就是基于box的标注与基于pixel的标注已经基本相同了。

那么具体怎么计算$L_s$呢？文中提到使用softmax logistic loss。那么这里的i应该指的bounding box的序号。因为有一个权重$w_i$的存在（我猜测）。

则$L_s(S_i,{\hat{S}}_i)$应该针对每一个bounding box内的像素计算。使用infusion layer获取每一个像素的预测值（行人VS背景），那么我们就可以计算每一个像素点的二分类分数，对于bounding box内的像素点，取行人的预测分数，进而计算似然损失，并将其加起来，作为最后的$L_s$。而对于bounding box以外的区域，则取背景的预测分数，进而计算似然损失。也加起来，作为一个$L_s$。

留下一个疑问，对于非盒子区域的S，如何计算权重呢？或者是不是不再需要权重了？？

实验设计

实验设计其实就是两方面，一方面与baseline进行比较，一方面解释上述网络设计的可行性，也就是ablation study.

如下图，作者进行了 weak segmentation supervision,proposal padding, cost-sensitive weighting, and stricter supervision以及stage-wise fusion的研究。

对于weak segmentation supervision,proposal padding, cost-sensitive weighting, and stricter supervision，作者分别切除了每一部分，分别计算RPN，BCN以及Fusion的miss rate.

• 这里RPN很明白，可以直接输入图片，禁掉了 weak segmentation supervision,进而检测行人，计算miss rate。
• BCN呢？输入是什么？在原文中，BCN直接输入的是proposal裁剪测图像。这里应该还是如此，只不过禁掉了 weak segmentation supervisio,但是RPN中正常，不要禁掉weak segmentation supervision。
• Fusion则全部禁掉weak segmentation supervision.

对于最后一行的SDS-RCNN，BCN则还是需要以RPN为输入，只不过分数不再融合，直接计算其分类得分，从而检测行人。而Fusion则融合RPN与BCN的分数。

问题

1. BCN(Binary Classfication Network)的分数融合机制是否是最优的，文中提到：

   也即是说两个网络进行了互补机制，一句话概括就是好上加好，优中选优。
   具体说来，当RPN网络预测某个proposal为行人的分数很高，而BCN网络也如此，则显然，最后预测行人的分数会很高。相反对于一些hard example，可能RPN预测地很低，而BCN预测地很高，则最终的结果如何呢？这实际上取决于二者分数的综合效果，其实就是两者的和，如果行人分数的和大于背景分数的和，则最终预测行人的分数就很高。反之，则可能还是背景。这也说明，只有BCN预测hard example的能力足够强，才能形成互补机制。对于一些模棱两可的example，即使BCN预测其为行人的分数较高，但如果不是足够高，则最终也不能将其判为行人，这实际上就减轻了false positive的压力。
2. softmax logistic loss??

参考 softmax logistic loss详解
