对于任意小数分频，如果有PLL的话，直接倍频再分频即可；或常用的方法有双模前置小数分频和脉冲删除小数分频。前一种方法设计较为复杂，因此主要以第二种方式为主设计了一下。



任意小数均可以化为分数，例如要进行5.3分频即53/10分频，因此之后全部以分数来表示。



以13/4分频为例，我们首先要想明白什么是13/4分频。什么是2分频呢？就是每两个输入时钟得到一个输出时钟，4分频就是4/1即四个输入时钟得到一个输出时钟，因此13/4分频其实就是13个输入时钟得到4个输出时钟，想明白这一点很重要。



在双模前置小数分频设计中，虽然这个设计我还没完成不过也提一下，是通过分数值的前后两个正数数分频选择输出得到最终结果的。对于13/4而言：



M = 13/4 = 3 ... 1

这意味着13/4的分频可以通过3分频和4分频选择输出得到，继续计算：





a + b = 4
3a + 4b = 13

得到a=3，b=1。也就是说通过3个3分频和1个4分频可以得到13/4分频。

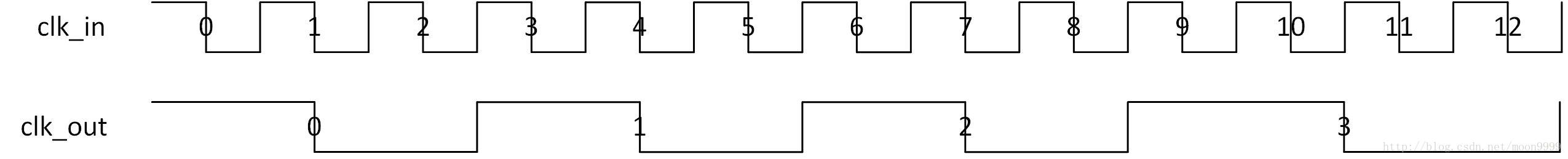

在不考虑其他情况仅仅做简单选择输出的话，可以画出这样的时序图：

可以看到通过3分频和4分频“凑”出了13/4分频，不过这样的时钟我觉得用处不大。当然了真正这样设计时不能这样简单的先3个3分频再1个4分频，还有一些处理，这里就先不提了。



还是回到刚刚话，13/4分频其实就是13个输入时钟得到4个输出时钟，因此脉冲删除小数分频相对比较简单。意思就是在13个输入时钟里我删掉9个时钟周期，这样不就书粗了4个时钟周期了么，就是这样。那应该怎么删呢，查了一些论文后得到结论：

1.设置寄存器cnt位宽自定，我用的[7:0]，初始值为0；

2.在clk_in的上升沿＋4，并判断是否大于13，若大于13在下一周期-13；

3.cnt小于13时候，删除脉冲信号delete=1，大于13时候delete=0；

说起来比较乱，画个表表示下，每12个周期我们作为一个循环来看：



时钟序号	cnt值	是否删除
0	4	Y
1	8	Y
2	12	Y
3	(16->)3	N
4	7	Y
5	11	Y
6	(15->)2	N
7	6	Y
8	10	Y
9	(14->)1	N
10	5	Y
11	9	Y
12	(13->)0	N
0	4



从表中可以看到每13个周期有4个周期没有被删除，刚好满足要求。



我们再来试一个，11/9吧：

时钟序号	cnt值	是否删除
0	9	Y
1	18->7	N
2	16->5	N
3	14->3	N
4	12->1	N
5	10	Y
6	19->8	N
7	17->6	N
8	15->4	N
9	13->2	N
10	11->0	N
0	9

可以看到11个时钟里有删除了2个，输出了9个，完美。



下面以代码用进行测试设计，代码中fraction是分频的分子，denominator 是分母，以参数形式设置，testbench中进行传入。

module DIV(input clk_in			,input rst				,output clk_out);
parameter fraction = 1;
parameter denominator = 1;reg  [7:0]cnt;
reg delete;
always @(posedge clk_in or posedge rst) beginif (rst) begin// resetcnt <= 0;delete <= 0;endelse if (cnt > fraction) begincnt <= cnt + denominator - fraction;delete <= 0;endelse begincnt <= cnt + denominator;delete <= 1;end
endassign clk_out = delete ? 1 : clk_in;
endmodule



testbench文件，测试21/8分频。cnt_in和cnt_out仅仅是为了方便数输入时钟和输出时钟而设置的，没有实际意义：

module tb;// Inputsreg clk_in;reg rst;// Outputswire clk_out;parameter fraction = 21;parameter denominator = 8;// Instantiate the Unit Under Test (UUT)DIV #(.fraction(fraction),.denominator(denominator))uut (.clk_in(clk_in),.rst(rst),.clk_out(clk_out));initial beginclk_in = 0;forever #2 clk_in = ! clk_in;endinitial beginrst = 1;forever #50 rst = 0;endreg [7:0]cnt_in, cnt_out;
always @(posedge clk_in or posedge rst) beginif (rst) begin// resetcnt_in <= 0;endelse if (cnt_in == fraction) begin// resetcnt_in <= 1;endelse begincnt_in <= cnt_in + 1;end
endalways @(posedge clk_out or posedge rst) beginif (rst) begin// resetcnt_out <= 0;endelse if (cnt_out == denominator) begin// resetcnt_out <= 1;endelse begincnt_out <= cnt_out + 1;end
endendmodule

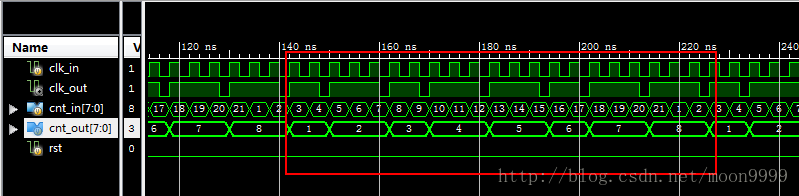

仿真波形图：

从红框区域可以看得出，21个输入周期刚好输出8个输出周期，当然这计数可以不怎么看，我们自己会数嘛。



ps.

在网上还看到了另外一种方式，感觉思路有点相似，也是相加超过分子后就减去分子再相加，把实现的代码贴在这里：

module DIV(input clk_in			,input rst				,output reg clk_out);
parameter fraction = 1;
parameter denominator = 1;reg  [8:0]cnt;
wire vld;assign vld 	 = ((cnt >= fraction>>1) && (cnt < fraction)) ? 1 : 0;always @(posedge clk_in or posedge rst) beginif (rst) begin// resetcnt <= 0;endelse if(cnt > fraction) begincnt <= cnt + denominator - fraction;endelse begincnt <= cnt + denominator;end
endalways @(posedge clk_in or posedge rst) beginif (rst) begin// resetclk_out <= 0;endelse if (vld) beginclk_out <= 1;endelse beginclk_out <= 0;end
endendmodule

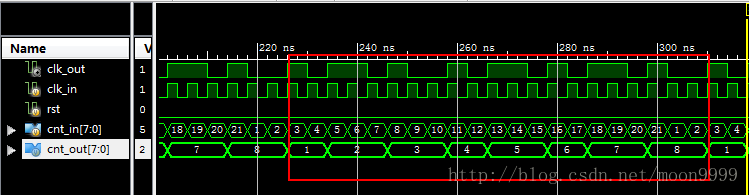

同样用之前的testbench做21/8的分频，看波形：

的确是实现了目的，不过好乱的波形呀。
