基于CNN的性别、年龄识别及Demo实现

一、相关理论

　　本篇博文主要讲解2015年一篇paper《Age and Gender Classification using Convolutional Neural Networks》paper的创新点在哪里。难道是因为利用CNN做年龄和性别分类的paper很少吗？网上搜索了一下，性别预测，以前很多都是用SVM算法，用CNN搞性别分类就只搜索到这一篇文章。

　　性别分类自然而然是二分类问题，然而对于年龄怎么搞？年龄预测是回归问题吗？paper采用的方法是把年龄划分为多个年龄段，每个年龄段相当于一个类别，这样性别也就多分类问题了。

言归正传，下面开始讲解2015年paper《Age and Gender Classification using Convolutional Neural Networks》的网络结构，这篇文章没有什么新算法，只有调参，改变网络层数、卷积核大小等……所以如果已经对Alexnet比较熟悉的，可能会觉得看起来没啥意思，这篇papar的相关源码和训练数据，文献作者有给我们提供，可以到Caffe zoo model：https://github.com/BVLC/caffe/wiki/Model-Zoo 或者文献的主页：http://www.openu.ac.il/home/hassner/projects/cnn_agegender/。下载相关训练好的模型，paper性别、年龄预测的应用场景比较复杂，都是一些非常糟糕的图片，比较模糊的图片等，所以如果我们想要直接利用paper训练好的模型，用到我们自己的项目上，可能精度会比较低，后面我将会具体讲一下利用paper的模型进行fine-tuning，以适应我们的应用，提高我们自己项目的识别精度。

二、算法实现

因为paper的主页，有提供网络结构的源码，我将结合网络结构文件进行讲解。

1、网络结构

这里写图片描述

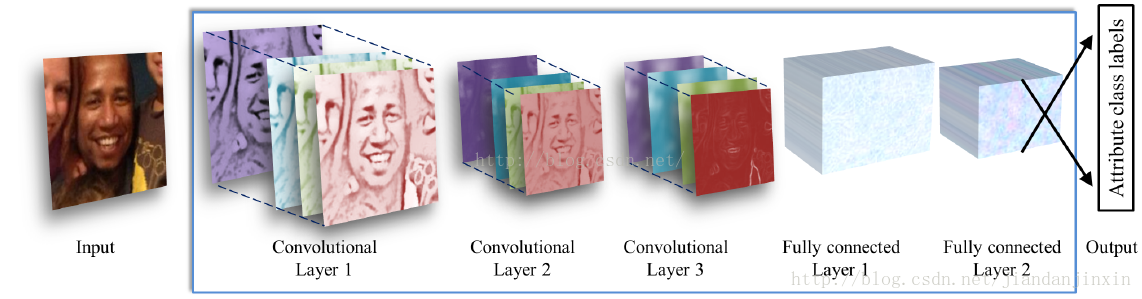

Paper所用的网络包含：3个卷积层，还有2个全连接层。这个算是层数比较少的CNN网络模型了，这样可以避免过拟合。对于年龄的识别，paper仅仅有8个年龄段，相当于8分类模型；然后对于性别识别自然而然是二分类问题了。

然后图像处理直接采用3通道彩色图像进行处理，图片6都统一缩放到256*256，然后再进行裁剪，为227*227（训练过程随机裁剪，验证测试过程通过矩形的四个角+中心裁剪），也就是说网络的输入时227*227的3通道彩色图像，总之基本上跟Alexnet一样。

网络模型：
1、网络结构

(1)第一层：采用96个卷积核，每个卷积核参数个数为3*7*7，这个就相当于3个7*7大小的卷积核在每个通道进行卷积。激活函数采用ReLU，池化采用最大重叠池化，池化的size选择3*3，strides选择2。然后接着再来一个局部响应归一化层。什么叫局部响应归一化，自己可以查看一下文献：《ImageNet Classification with Deep Convolutional Neural Networks》，局部响应归一化可以提高网络的泛化能力。

这里写图片描述

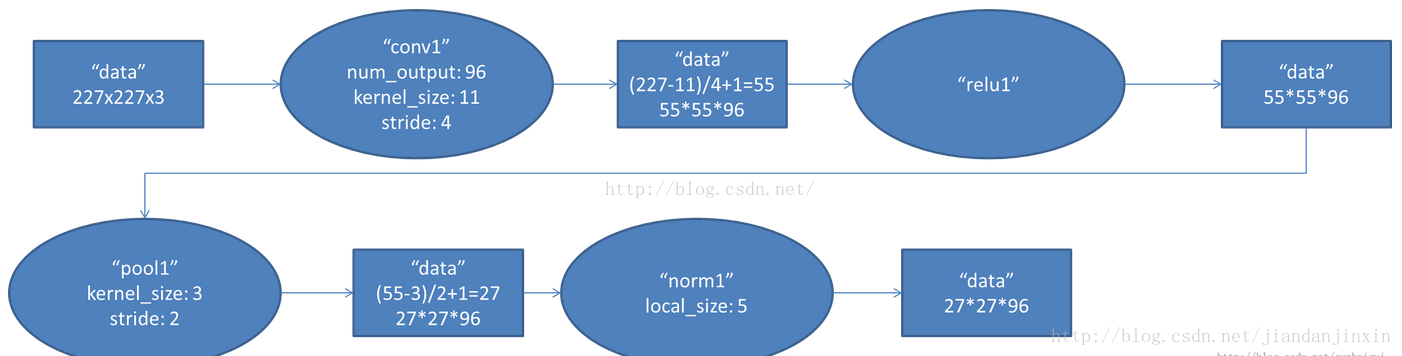

局部响应归一化，这个分成两种情况，一种是3D的归一化，也就是特征图之间对应像素点的一个归一化。还有一种是2D归一化，就是对特征图的每个像素的局部做归一化。局部响应归一化其实这个可有可无，精度提高不了多少，如果你还不懂上面那个公式也没有关系。我们可以利用最新的算法：Batch Normalize ，这个才牛逼呢，2015年，我觉得最牛逼的算法之一，不仅提高了训练速度，连精度也提高了。过程：通过7*7大小的卷积核，对227*227图片卷积，然后特征图的个数为96个，每个特征图都是三通道的,这个作者没有讲到卷积层的stride大小，不过我们大体可以推测出来，因为paper的网络结构是模仿：ImageNet Classification with Deep Convolutional Neural Networks的网络结构的，连输入图片的大小也是一样的，这篇文献的第一层如下所示：

这里写图片描述

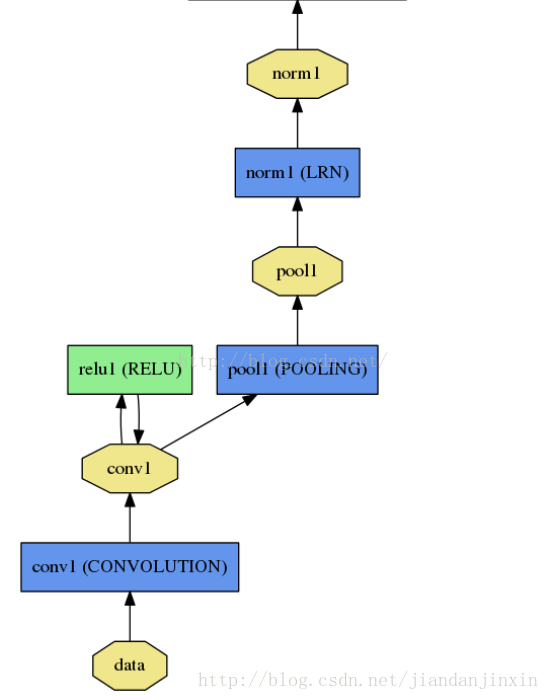

我们可以推测出，paper选择的卷积步长为4，这样经过卷积后，然后pad为2，这样经过卷积后图片的大小为：(227-7)/4+1=56。然后经过3*3，且步长为2的大小，进行重叠池化，可以得到：56/2=28*28大小的图片，具体边界需要补齐。下面是原文的第一层结构示意图：

这里写图片描述

layers {  name: "conv1"  type: CONVOLUTION  bottom: "data"  top: "conv1"  blobs_lr: 1  blobs_lr: 2  weight_decay: 1  weight_decay: 0  convolution_param {  num_output: 96  kernel_size: 7  stride: 4  weight_filler {  type: "gaussian"  std: 0.01  }  bias_filler {  type: "constant"  value: 0  }  }
}
layers {  name: "relu1"  type: RELU  bottom: "conv1"  top: "conv1"
}
layers {  name: "pool1"  type: POOLING  bottom: "conv1"  top: "pool1"  pooling_param {  pool: MAX  kernel_size: 3  stride: 2  }
}
layers {  name: "norm1"  type: LRN  bottom: "pool1"  top: "norm1"  lrn_param {  local_size: 5  alpha: 0.0001  beta: 0.75  }
}

(2)第二层：

第二层的输入也就是96*28*28的单通道图片，因为我们上一步已经把三通道合在一起进行卷积了。第二层结构，选择256个滤波器，滤波器大小为5*5，卷积步长为1，这个也可以参考AlexNet的结构。池化也是选择跟上面的一样的参数。

layers {  name: "conv2"  type: CONVOLUTION  bottom: "norm1"  top: "conv2"  blobs_lr: 1  blobs_lr: 2  weight_decay: 1  weight_decay: 0  convolution_param {  num_output: 256  pad: 2  kernel_size: 5  weight_filler {  type: "gaussian"  std: 0.01  }  bias_filler {  type: "constant"  value: 1  }  }
}
layers {  name: "relu2"  type: RELU  bottom: "conv2"  top: "conv2"
}
layers {  name: "pool2"  type: POOLING  bottom: "conv2"  top: "pool2"  pooling_param {  pool: MAX  kernel_size: 3  stride: 2  }
}
layers {  name: "norm2"  type: LRN  bottom: "pool2"  top: "norm2"  lrn_param {  local_size: 5  alpha: 0.0001  beta: 0.75  }
}

(3)第三层：滤波器个数选择384，卷积核大小为3*3

layers {  name: "conv3"  type: CONVOLUTION  bottom: "norm2"  top: "conv3"  blobs_lr: 1  blobs_lr: 2  weight_decay: 1  weight_decay: 0  convolution_param {  num_output: 384  pad: 1  kernel_size: 3  weight_filler {  type: "gaussian"  std: 0.01  }  bias_filler {  type: "constant"  value: 0  }  }
}
layers {  name: "relu3"  type: RELU  bottom: "conv3"  top: "conv3"
}
layers {  name: "pool5"  type: POOLING  bottom: "conv3"  top: "pool5"  pooling_param {  pool: MAX  kernel_size: 3  stride: 2  }
}

(4)第四层：第一个全连接层，神经元个数选择512

layers {  name: "fc6"  type: INNER_PRODUCT  bottom: "pool5"  top: "fc6"  blobs_lr: 1  blobs_lr: 2  weight_decay: 1  weight_decay: 0  inner_product_param {  num_output: 512  weight_filler {  type: "gaussian"  std: 0.005  }  bias_filler {  type: "constant"  value: 1  }  }
}
layers {  name: "relu6"  type: RELU  bottom: "fc6"  top: "fc6"
}
layers {  name: "drop6"  type: DROPOUT  bottom: "fc6"  top: "fc6"  dropout_param {  dropout_ratio: 0.5  }
}

(5)第五层：第二个全连接层，神经元个数也是选择512

layers {  name: "fc7"  type: INNER_PRODUCT  bottom: "fc6"  top: "fc7"  blobs_lr: 1  blobs_lr: 2  weight_decay: 1  weight_decay: 0  inner_product_param {  num_output: 512  weight_filler {  type: "gaussian"  std: 0.005  }  bias_filler {  type: "constant"  value: 1  }  }
}
layers {  name: "relu7"  type: RELU  bottom: "fc7"  top: "fc7"
}
layers {  name: "drop7"  type: DROPOUT  bottom: "fc7"  top: "fc7"  dropout_param {  dropout_ratio: 0.5  }
}

(6)第六层：输出层，对于性别来说是二分类，输入神经元个数为2

layers {  name: "fc8"  type: INNER_PRODUCT  bottom: "fc7"  top: "fc8"  blobs_lr: 10  blobs_lr: 20  weight_decay: 1  weight_decay: 0  inner_product_param {  num_output: 2  weight_filler {  type: "gaussian"  std: 0.01  }  bias_filler {  type: "constant"  value: 0  }  }
}
layers {  name: "accuracy"  type: ACCURACY  bottom: "fc8"  bottom: "label"  top: "accuracy"  include: { phase: TEST }
}
layers {  name: "loss"  type: SOFTMAX_LOSS  bottom: "fc8"  bottom: "label"  top: "loss"
}

网络方面，paper没有什么创新点，模仿AlexNet结构。

2、网络训练

(1)初始化参数：权重初始化方法采用标准差为0.01，均值为0的高斯正太分布。(2)网络训练：采用dropout，来限制过拟合。Drop out比例采用0.5，还有就是数据扩充，数据扩充石通过输入256*256的图片，然后进行随机裁剪，裁剪为227*227的图片，当然裁剪要以face中心为基础，进行裁剪。(3)训练方法采用，随机梯度下降法，min-batch 大小选择50，学习率大小0.001，然后当迭代到10000次以后，把学习率调为0.0001。(4)结果预测：预测方法采用输入一张256*256的图片，然后进行裁剪5张图片为227*227大小，其中四张图片的裁剪方法分别采用以256*256的图片的4个角为基点点，进行裁剪。然后最后一张，以人脸的中心为基点进行裁剪。然后对这5张图片进行预测，最后对预测结果进行平均。

三、Age and Gender Classification Using Convolutional Neural Networks - Demo

下载 cnn_age_gender_models_and_data.0.0.2.zip

cd caffe-master/python/cnn_age_gender_models_and_data.0.0.2
ipython notebook

接着修改一下 caffe所在的位置

caffe_root = '../../../caffe-master/'  #为caffe所在目录

出现的问题1

#Loading the age network
age_net_pretrained='./age_net.caffemodel'
age_net_model_file='./deploy_age.prototxt'
age_net = caffe.Classifier(age_net_model_file, age_net_pretrained,mean=mean,channel_swap=(2,1,0),raw_scale=255,image_dims=(256, 256))

报错

File "/home/XXX/caffe-master/python/caffe/io.py", line 255, in set_mean
raise ValueError('Mean shape incompatible with input shape.')
ValueError: Mean shape incompatible with input shape.

解决方案

gedit ./caffe-master/python/caffe/io.py

用

if ms != self.inputs[in_][1:]:
    print(self.inputs[in_])
    in_shape = self.inputs[in_][1:]
    m_min, m_max = mean.min(), mean.max()
    normal_mean = (mean - m_min) / (m_max - m_min)
    mean = resize_image(normal_mean.transpose((1,2,0)),in_shape[1:]).transpose((2,0,1)) * (m_max - m_min) + m_min
    #raise ValueError('Mean shape incompatible with input shape.')

替代

if ms != self.inputs[in_][1:]:
    raise ValueError('Mean shape incompatible with input shape.')

出现的问题2

feat = age_net.blobs['conv1'].data[4, :49]
vis_square(feat, padval=1)

报错

IndexError: index 4 is out of bounds for axis 0 with size 1

解决方案

feat = age_net.blobs['conv1'].data[0, :49]
vis_square(feat, padval=1)

代码示例

# coding=utf-8
import os
import numpy as np
import matplotlib.pyplot as plt
%matplotlib inline
import cv2
import shutil
import time#设置caffe源码所在的路径set the path where the Caffe source code
caffe_root = '../../../caffe-master/'
import sys
sys.path.insert(0, caffe_root + 'python')
import caffe plt.rcParams['figure.figsize'] = (10, 10)
plt.rcParams['image.interpolation'] = 'nearest'
plt.rcParams['image.cmap'] = 'gray'#加载均值文件mean file loading
mean_filename='./imagenet_mean.binaryproto'
proto_data = open(mean_filename, "rb").read()
a = caffe.io.caffe_pb2.BlobProto.FromString(proto_data)
mean  = caffe.io.blobproto_to_array(a)[0]  #创建网络，并加载已经训练好的模型文件 create a network, and have good training model file loading
gender_net_pretrained='./mytask_train_iter_8000.caffemodel'
gender_net_model_file='./deploy.prototxt'
gender_net = caffe.Classifier(gender_net_model_file, gender_net_pretrained,  mean=mean,  channel_swap=(2,1,0),#RGB通道与BGR   raw_scale=255,#把图片归一化到0~1之间  image_dims=(256, 256))#设置输入图片的大小 #载入年龄网络，并加载已经训练好的模型文件
age_net_pretrained='./age_net.caffemodel'
age_net_model_file='./deploy_age.prototxt'
age_net = caffe.Classifier(age_net_model_file, age_net_pretrained,mean=mean,channel_swap=(2,1,0),raw_scale=255,image_dims=(256, 256))#Label类别
age_list=['(0, 2)','(4, 6)','(8, 12)','(15, 20)','(25, 32)','(38, 43)','(48, 53)','(60, 100)']
gender_list=['Male','Female']  #类别#Reading and plotting the input image
example_image = './example_image.jpg'
input_image = caffe.io.load_image(example_image) # read pictures 读取图片
_ = plt.imshow(input_image)    #显示原图片#预测结果
prediction = age_net.predict([input_image])
print 'predicted age:', age_list[prediction[0].argmax()]prediction = gender_net.predict([input_image])
print 'predicted gender:', gender_list[prediction[0].argmax()]for k, v in gender_net.params.items:print 'weight'
# in blob parameters of each layer, using vector to store two blob variable Caffe, v[0] weight print (k, v[0].data.shape)print bprint (k, v[1].data.shape) v[1] # bias#预测分类及其特征可视化#Filters visualizations 滤波可视化
def showimage(im):  if im.ndim == 3:  im = im[:, :, ::-1]  plt.set_cmap('jet')  plt.imshow(im) #Display # feature visualization, padval is used to adjust the brightness
def vis_square(data, padsize=1, padval=0):  data -= data.min()  data /= data.max() # force the number of filters to be square  n = int(np.ceil(np.sqrt(data.shape[0])))  padding = ((0, n ** 2 - data.shape[0]), (0, padsize), (0, padsize)) + ((0, 0),) * (data.ndim - 3)  data = np.pad(data, padding, mode='constant', constant_values=(padval, padval))  # tile the filters into an image  data = data.reshape((n, n) + data.shape[1:]).transpose((0, 2, 1, 3) + tuple(range(4, data.ndim + 1)))  data = data.reshape((n * data.shape[1], n * data.shape[3]) + data.shape[4:])   showimage(data)   #Loading the gender network without the mean image - just for better visualizations
age_net = caffe.Classifier(age_net_model_file, age_net_pretrained,channel_swap=(2,1,0),raw_scale=255,image_dims=(256, 256))prediction = age_net.predict([input_image]) #Input image
_ = plt.imshow(input_image)#The first conv layer filters, conv1
filters = gender_net.params['conv1'][0].data[:49] #conv1滤波器可视化  conv1 filter visualization
vis_square(filters.transpose(0, 2, 3, 1))  #conv2 filter visualization
filters = gender_net.params['conv2'][0].data[:49] #conv2滤波器可视化  conv2 filter visualization
vis_square(filters.transpose(0, 2, 3, 1))  #feat map
feat = gender_net.blobs['conv1'].data[4, :49]  #The first Conv layer output, conv1 (rectified responses of the filters above)
vis_square(feat, padval=1) for k, v in gender_net.blobs.items: print (k, v.data.shape);
Feat = gender_net.blobs[k].data[0,0:4]# shows the name of the K network layer, the first picture generated by the 4 maps feature
Vis_square (feat, padval=1)  # shows the original image, and the classification results
Str_gender=gender_list[prediction_gender[0].argmax ()]
print Str_gender   plt.imshow (input_image)
plt.title (str_gender)
plt.show ()
