自由学习记录（56）

从贴图空间（texture space）将值还原到切线空间（tangent space）向量

tangentNormal.xy = (packedNormal.xy * 2 - 1) * _BumpScale;

背后的知识点：法线贴图中的 RGB 是在 0~1 范围内编码的向量

所以贴图法线是怎么“压缩”和“解压”的？

💾 存储时：

法线向量 float3(n.x, n.y, n.z) ∈ [-1, 1]
存入贴图时要转为 0~1 范围：

读取后要“反解码”回来：

fixed3 packedNormal = tex2D(_BumpMap, i.normalUv);读到的是范围是 [0,1]

所以：tangentNormal.xy = packedNormal.xy * 2 - 1;

这一步将 0~1 解码为 -1~1
_BumpScale 是调节法线扰动强度的乘子（可以人为增强凹凸感）

法线贴图中，我们通常只显式存储了 x 和 y 分量（映射到 R 和 G 通道），而 z 是通过单位向量长度约束反推的。

RGB 贴图中 xyz 的意义是什么？

通道	存储的是什么	映射回 tangent space 的含义
R（x）	切线方向上的扰动（沿 tangent 轴）	normal 在 tangent 方向上的偏移量
G（y）	副切线方向上的扰动（沿 bitangent 轴）	normal 在 bitangent 方向上的偏移量
B（z）	法线方向（沿 normal 轴）	通常通过反推计算，表示“凸出/凹陷”程度

这些值共同构成了贴图中每个点的扰动法线向量（在 tangent space 中）。

法线贴图并不改变顶点的 normal，而是在片元级别提供比顶点插值更精细的扰动方向

顶点 normal 是由模型网格决定的（每个顶点一个方向）
法线贴图在片元级别提供 “在当前表面方向上的微扰”
Shader 会把贴图中的 (x,y,z) 作为一个 Tangent Space 中的扰动法线
然后用 TBN 把这个扰动变换到世界空间，再用于光照计算

z 分量作用保证法线是单位向量，体现凹凸“凸起”的程度

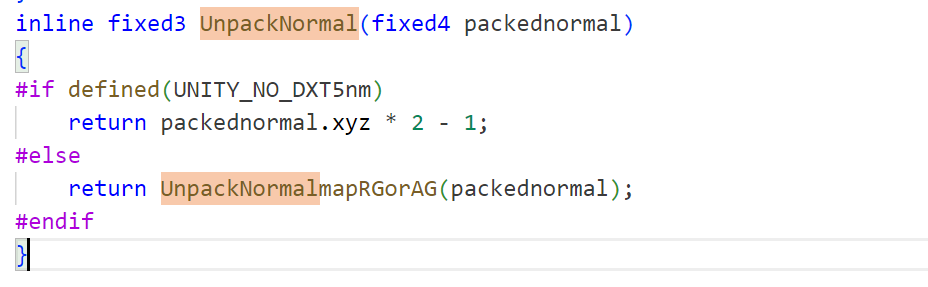

Unity UnpackNormal(tex2D(...)) is used to decode the normal

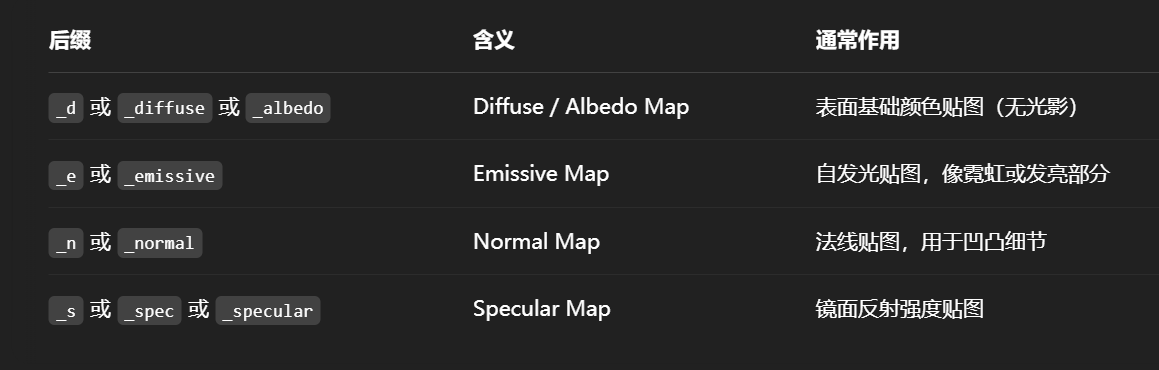

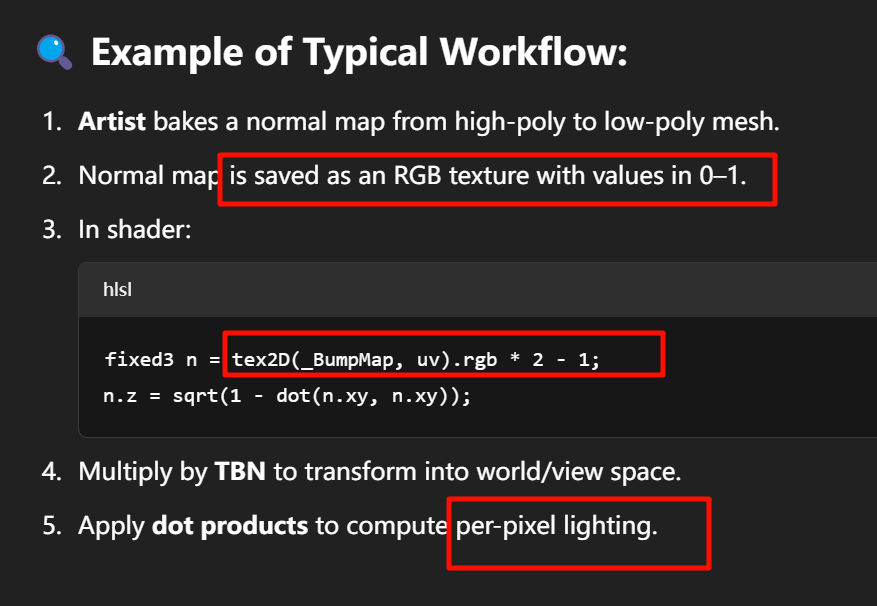

Normal map is saved as an RGB texture with values in 0–1.

_BumpMap ("Normal Map", 2D) = "bump" {}
Unity 会自动：

把这个属性在材质面板中以 “Normal Map 类型”显示

在材质面板中选择贴图时，Unity 会验证它是否是正常格式的法线贴图

有些内置函数（如 UnpackNormal）也会默认适配

这是一种语义提示 + 编辑器行为绑定机制。

值	含义解释
`"white"`	默认使用 Unity 的纯白纹理（全通、全亮），通常用于颜色贴图、控制图等
`"black"`	默认使用纯黑纹理
`"gray"`	使用灰色纹理，常用于金属度、AO、Roughness 等
`"bump"`	✅ 使用 Unity 内置的法线贴图格式（编码好的 normal map），不会当成颜色贴图
`"red"`, `"green"`, `"blue"`	分别用纯红、绿、蓝纹理测试

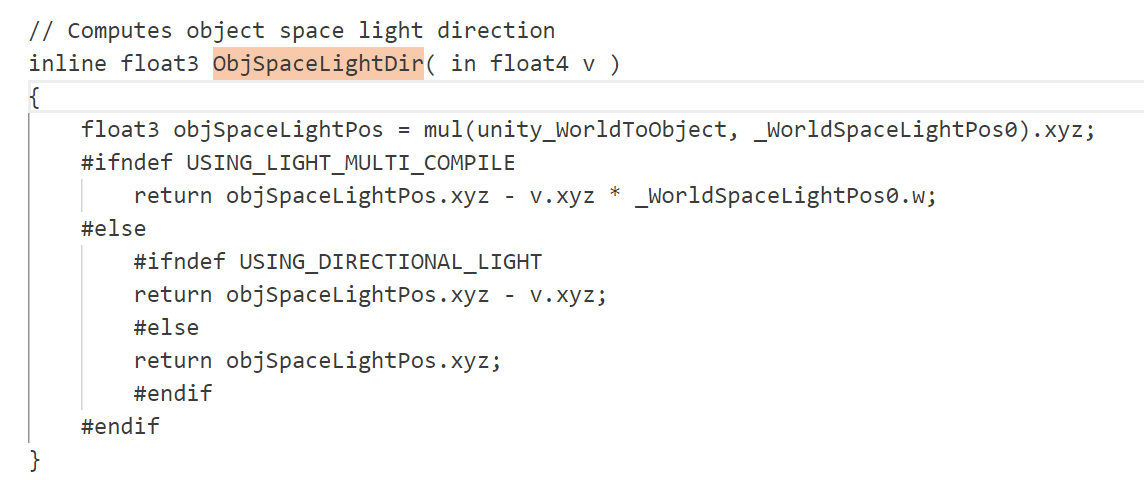

预处理判断语句 并不是为了“再计算值”，而是为了根据光源类型（点光、方向光、多光源）不同，决定如何使用这个值。

`#ifndef USING_LIGHT_MULTI_COMPILE`

如果你没有启用多光源（不是 forward 渲染 path）

return objSpaceLightPos - v.xyz * _WorldSpaceLightPos0.w;
这段非常关键，它根据 _WorldSpaceLightPos0.w 来判断当前是：

`_WorldSpaceLightPos0.w` 值	光源类型	表达形式
`1`	点光源	`L = lightPos - vertexPos`
`0`	方向光	`L = -lightDir`

#ifndef USING_DIRECTIONAL_LIGHT
return objSpaceLightPos.xyz - v.xyz;

表示点光源：
方向 = 光源位置 - 当前顶点位置

#else
return objSpaceLightPos.xyz;

表示方向光：
方向 = 光线方向（由 _WorldSpaceLightPos0 直接编码）

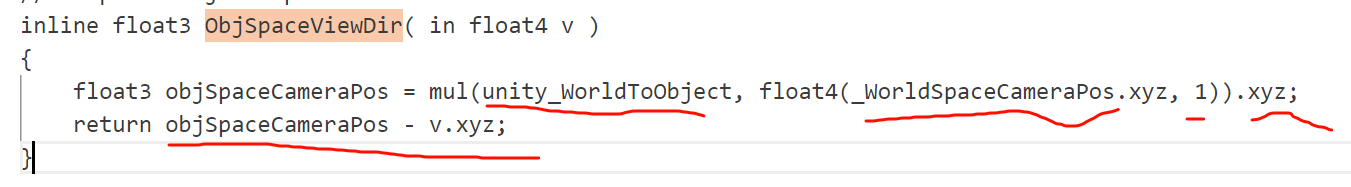

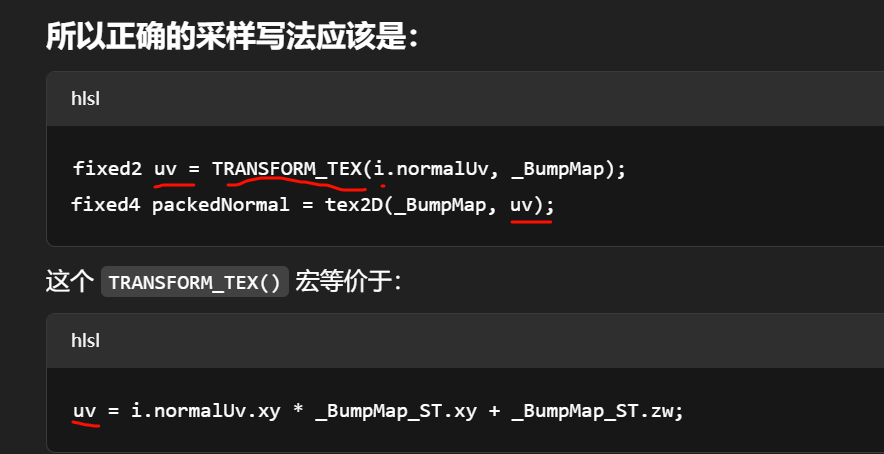

tex2D方法传入的Sample2D和uv类型，这里的uv是经过了TRANSFORM_TEX的变换的，所以对应关系没有出现问题

`tex2D()` 返回的是 RGBA 值，对应纹理的 4 个通道：

分量	意义（默认）
`x` / `.r`	Red 通道 → 通常表示 normal.x
`y` / `.g`	Green 通道 → 通常表示 normal.y
`z` / `.b`	Blue 通道 → 通常表示 normal.z（或重构）
`w` / `.a`	Alpha 通道 → 通常无意义，默认值为 1，除非你主动使用它

“返回的是四维矩阵？w 是什么？”

❌ 它不是矩阵，是一个四维向量：float4
✅ .w 是采样纹理像素的 Alpha 通道
✅ 在法线贴图中，w/alpha 一般 没有特别作用，除非你专门用它存东西

📌 例外情况：

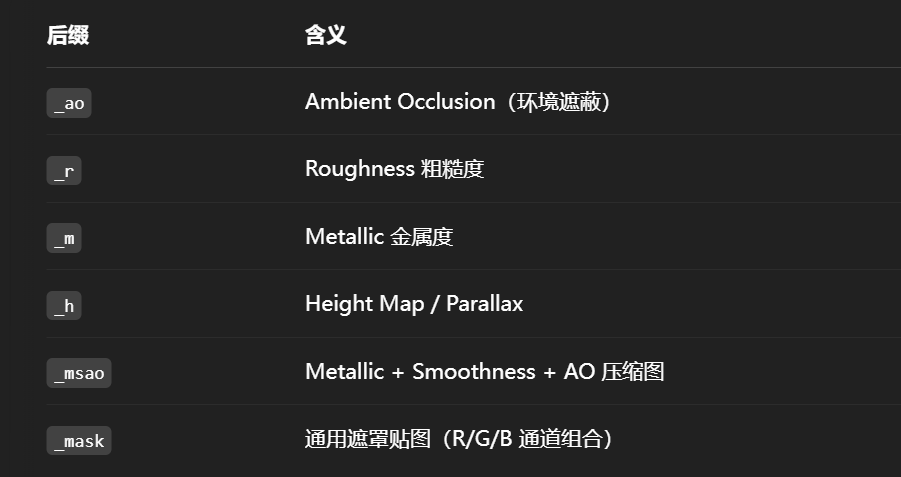

有时你可能会看到设计得比较高级的 Packed Texture，用 RGBA 四个通道存多个信息，比如：

通道	内容（例）
R	法线 x 分量
G	法线 y 分量
B	AO or 金属度
A	透明度 or 粗糙度

在这种情况下，.w（或 .a）是你主动使用的额外通道。

常见的指令说明：

指令	含义
`#if defined(MACRO)`	如果宏 `MACRO` 被定义，执行下面的代码块
`#elif defined(...)`	否则如果另一个宏被定义，执行这一块
`#else`	如果以上都不满足，则执行这一块
`#endif`	结束 `#if` 条件块
`#define MACRO`	定义一个宏（一般由 Unity 自动定义）
`#undef MACRO`	取消一个宏定义

法线贴图需要：：编码/解码

贴图压缩技术：：DXT5nm、BC5、ASTC 等压缩格式对 normal map 做特定方式编码

（解码）.x *= .w 在 RGorAG 模式中，w（即 alpha 通道）保存了缩放系数，乘上修正 x

宏分支控制，，，让同一 Shader 能适配不同贴图格式和硬件压缩能力

从数学上讲，xy 变大，z 的确必须变小，否则法线向量就不再是单位长度了。我们来精确、严谨地拆解这一点，并澄清“为什么我们不能随意直接乘 z”。

tangentNormal.xy *= _BumpScale;
tangentNormal.z = sqrt(1.0 - saturate(dot(tangentNormal.xy, tangentNormal.xy)));

xy 扰动越大 → z 越低 → 表示“偏离表面方向更多”
xy 越小 → z 越接近 1 → 趋近于原始平面法线（表面更平）

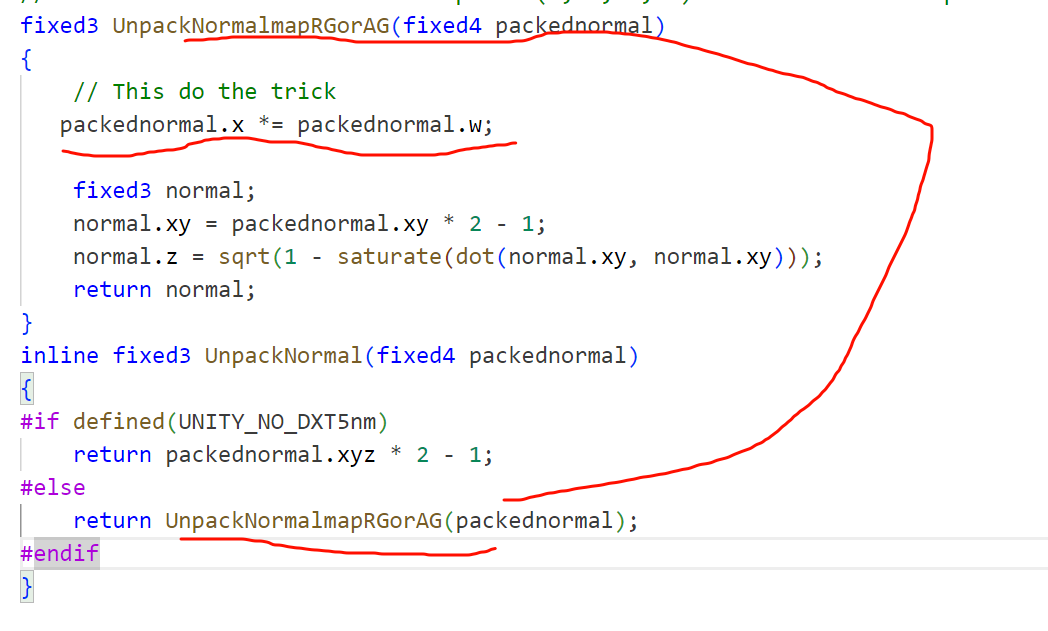

packedNormal.x *= packedNormal.w;

✅ 这是 Unity 在处理 DXT5nm 格式（或 RG/AG 编码）法线贴图时，
为了还原正确的 X 分量方向所做的“签名恢复”操作（sign restoration）。

这句代码的意义就是：

恢复 DXT5nm 格式贴图中被拆开的 X 分量的符号信息。

使用情况	是否需要 `x *= w`？
RGB 正常法线贴图	❌ 不需要，RGB 已存完整 xyz
DXT5nm (RGorAG) 格式	✅ 需要，从 R+A 通道还原 x
ASTC RG 格式	✅ 一样道理，可能用 `.g *= .a`

“`tangentNormal.xy *= _BumpScale` 是在 `z` 已经被 `sqrt()` 计算之后进行的，那这时法线向量还是单位长度吗？还合理吗？”

❗这样写是不严谨的，结果法线向量将不再是单位向量，可能会影响光照准确性，
但实际在某些低精度光照模型中可能“看起来”没太大问题，所以有时会被这么写。

正确的写法应该是：先 scale，再重建 z

但也可以tangentNormal = normalize(tangentNormal);这虽然也能修复向量长度，但会引入不必要的性能消耗，并且对于低精度法线会有误差积累。

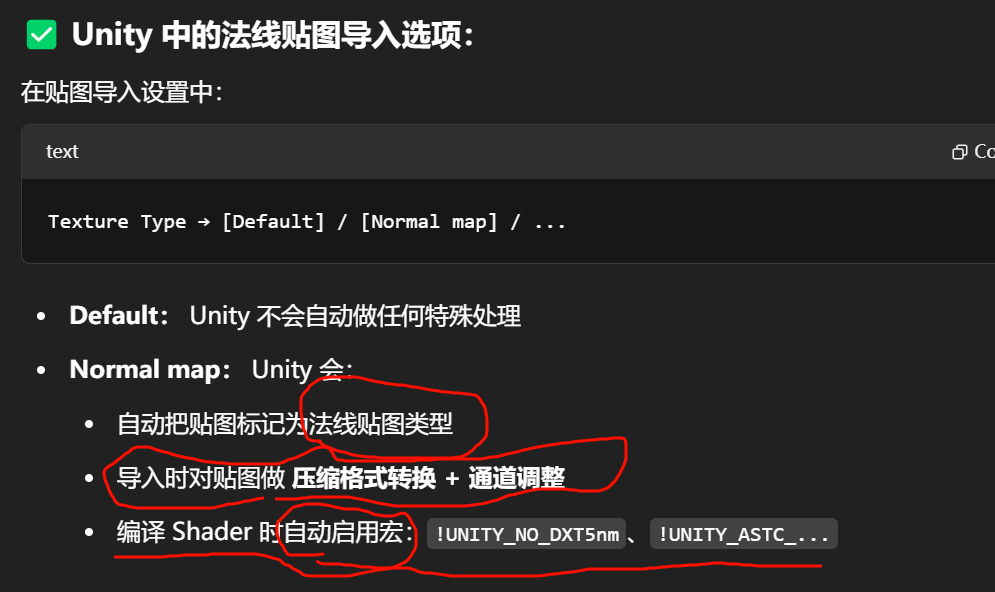

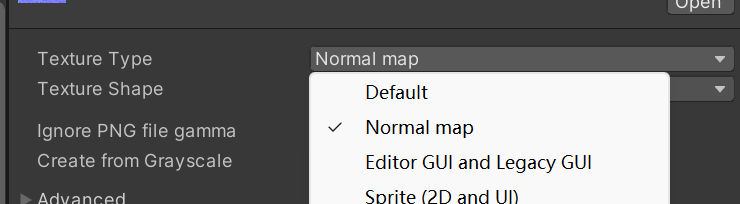

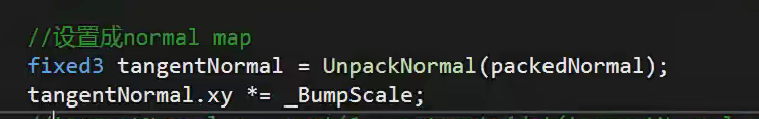

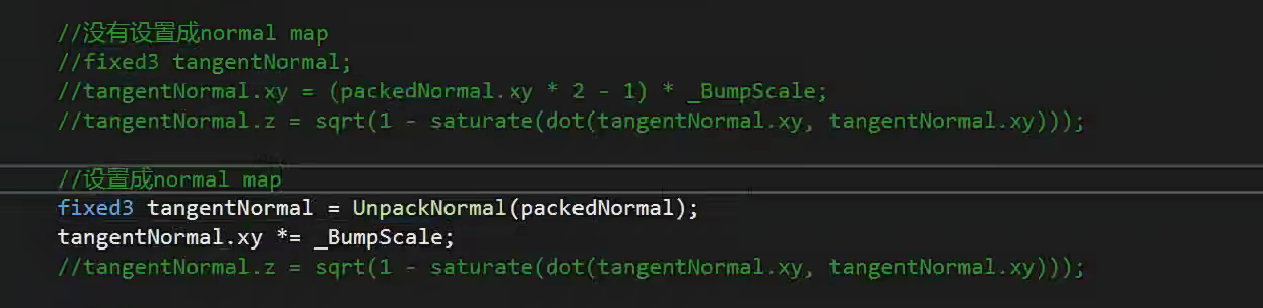

如果这里没设置成Normal map，是default，那就按注释的那一块来

如果在 Unity 中导入贴图时 没有把它设置为 “Normal map” 类型，而是保留为 Default，那就不能直接用 UnpackNormal()，而要自己手动解码贴图数据（如 *2 - 1 等）——对不对？

✔ 是的，这个判断逻辑是完全正确的。

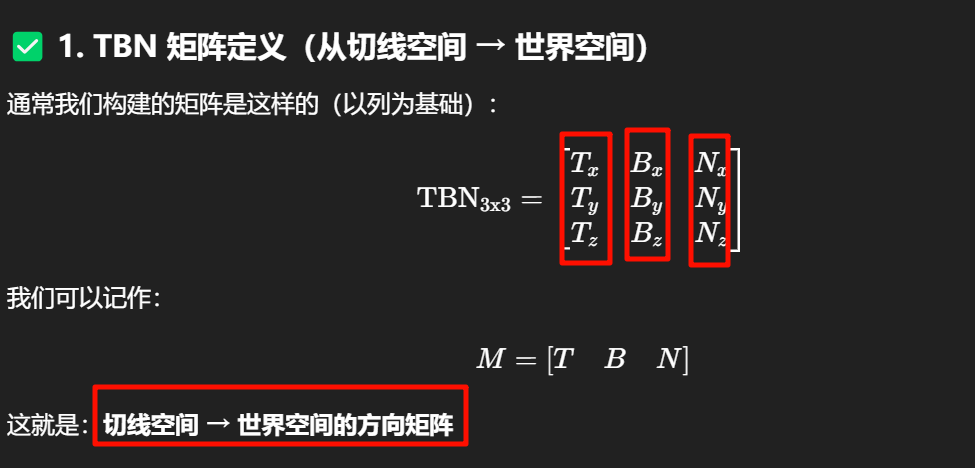

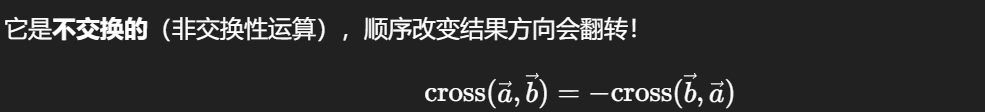

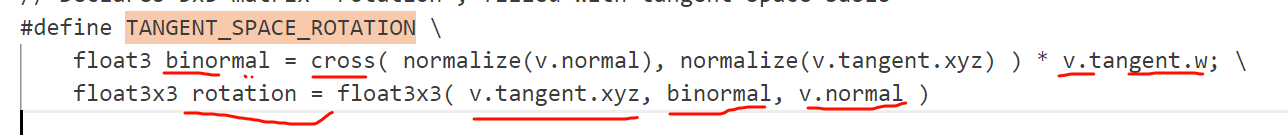

所以注意：：cross(N, T ) * w ✅ 是 Unity 推荐的构造 binormal 方法

由于 HLSL 是“列向量 × 行矩阵”的表达顺序 —— 不能直接这么写！

也就是你写的这个形式：

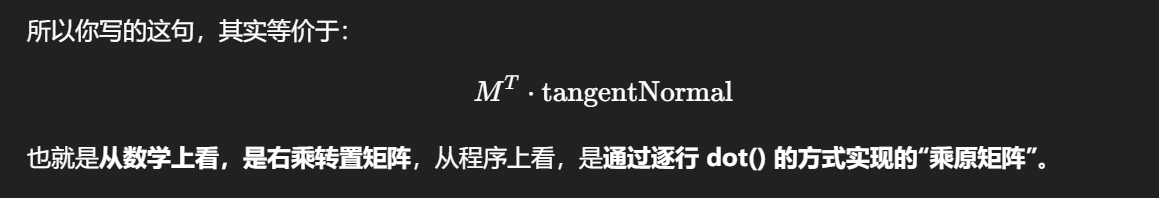

float3 worldNormal = float3(
dot(i.TtiW0.xyz, tangentNormal),
dot(i.TtiW1.xyz, tangentNormal),
dot(i.TtiW2.xyz, tangentNormal)
);

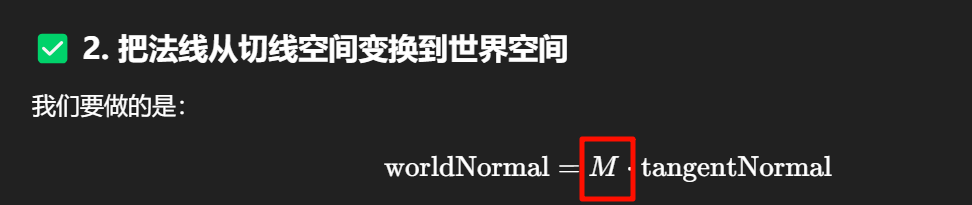

为什么不需要逆矩阵？

这是一个关键误区 —— 很多书说“方向向量要乘以逆转置矩阵”，那是对 非正交矩阵 或 非单位正交基 的情况。

但是在这里：

T, B, N 都是单位向量
三者彼此正交
所以 TBN 是正交矩阵

对于正交矩阵：

tex2D(_RampTex, fixed2(halfLambert, halfLambert))

如果你贴的是一张黑 → 白的横向渐变图，那它就像是：

漫反射强 → 用白
光线垂直 → 用灰
背面 → 用黑（因为 dot = 0）

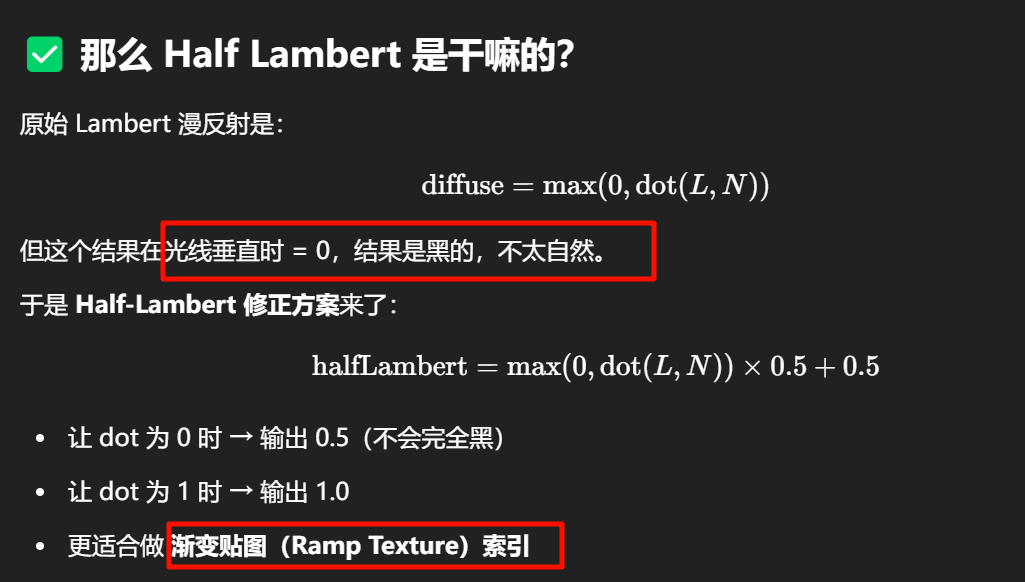

Half-Lambert 是为了让漫反射“更柔和、避免背光发黑”而人为做的函数变换；而 Blinn-Phong 的 Half Vector 是光和视线之间的“几何中间方向”，是完全不同的概念。

渲染操作	是否进行	说明
深度测试	✅ 默认开启，所有物体都可以参与	无论透明还是不透明，片元都可能接受深度测试
深度写入	⛔ 透明物体通常默认关闭	因为深度写入会导致后绘制的透明物体被挡住

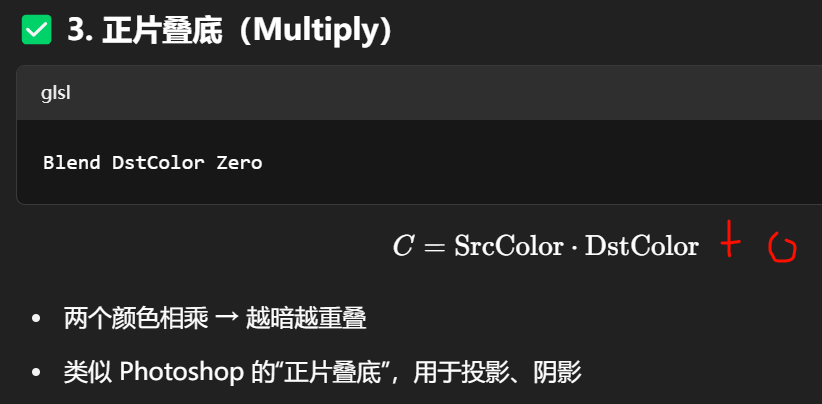

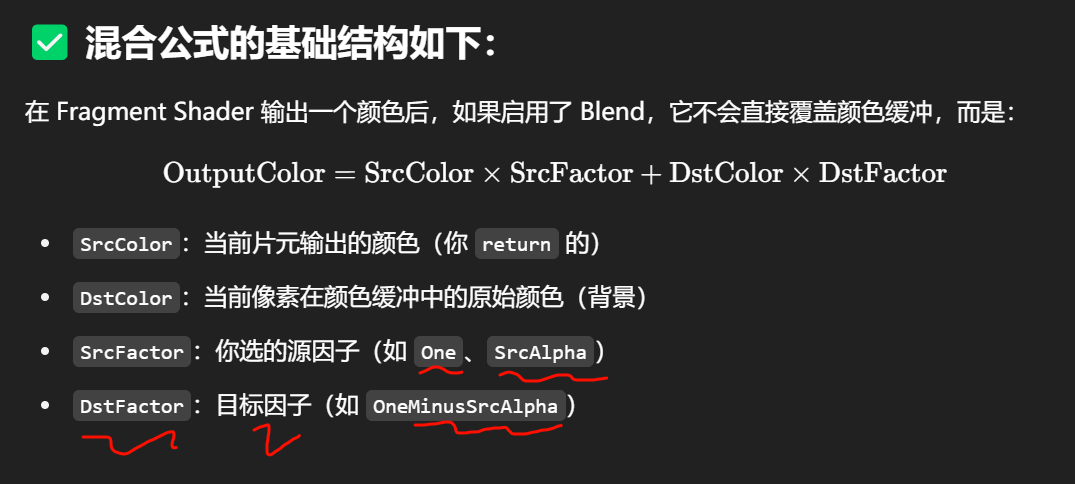

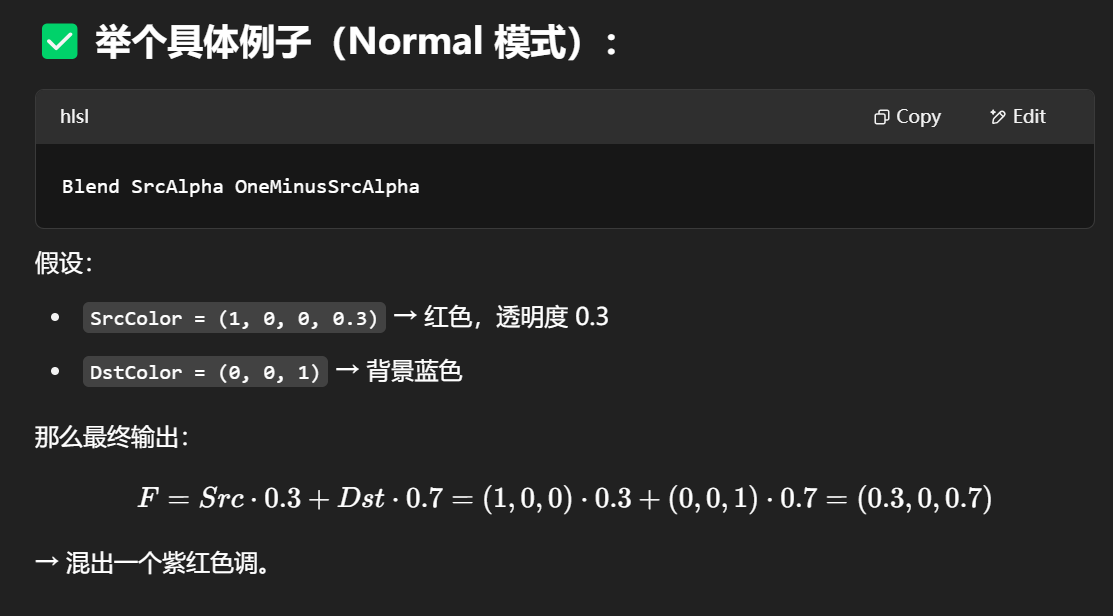

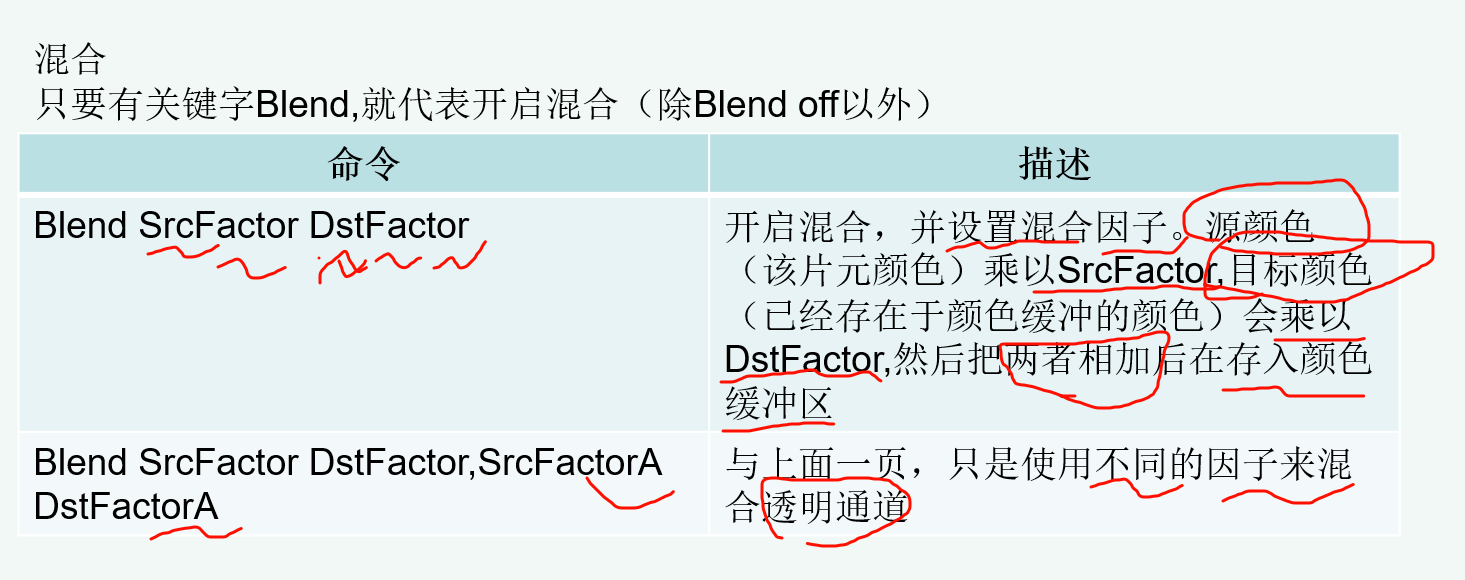

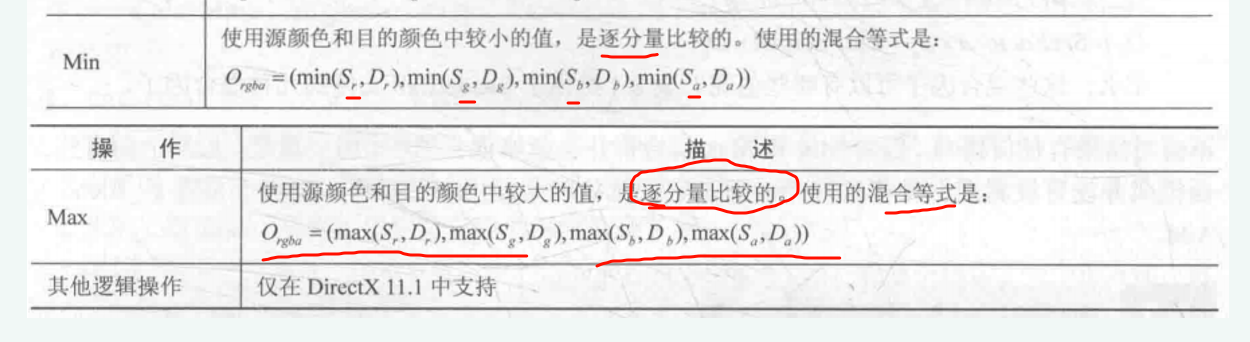

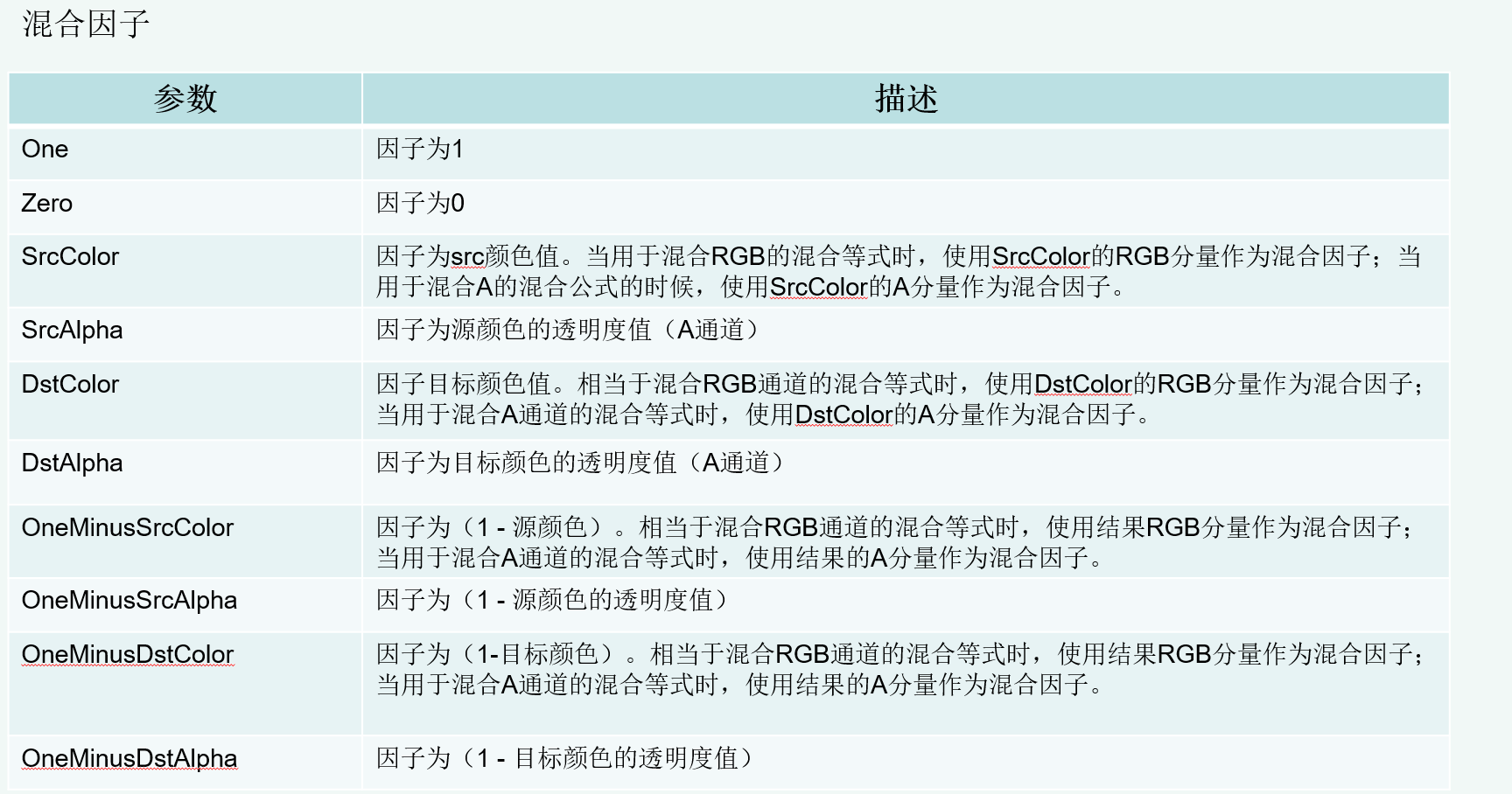

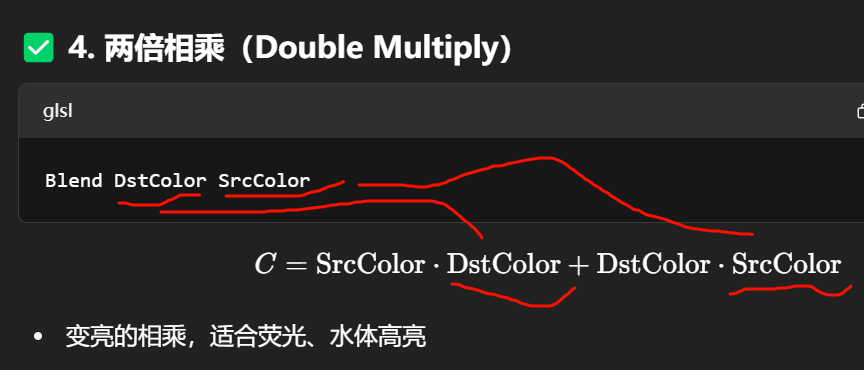

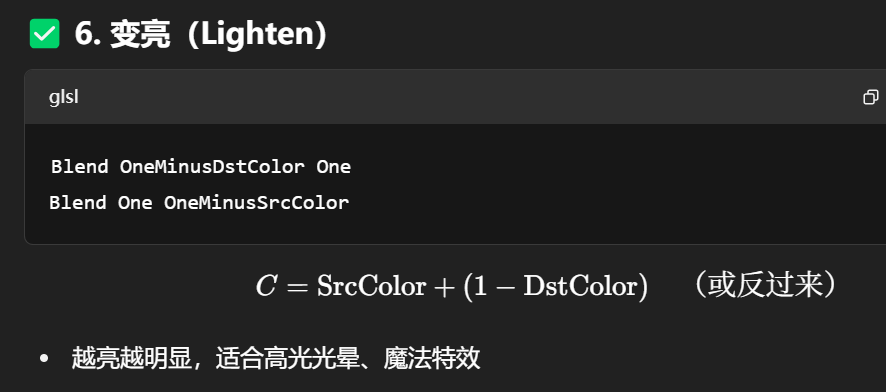

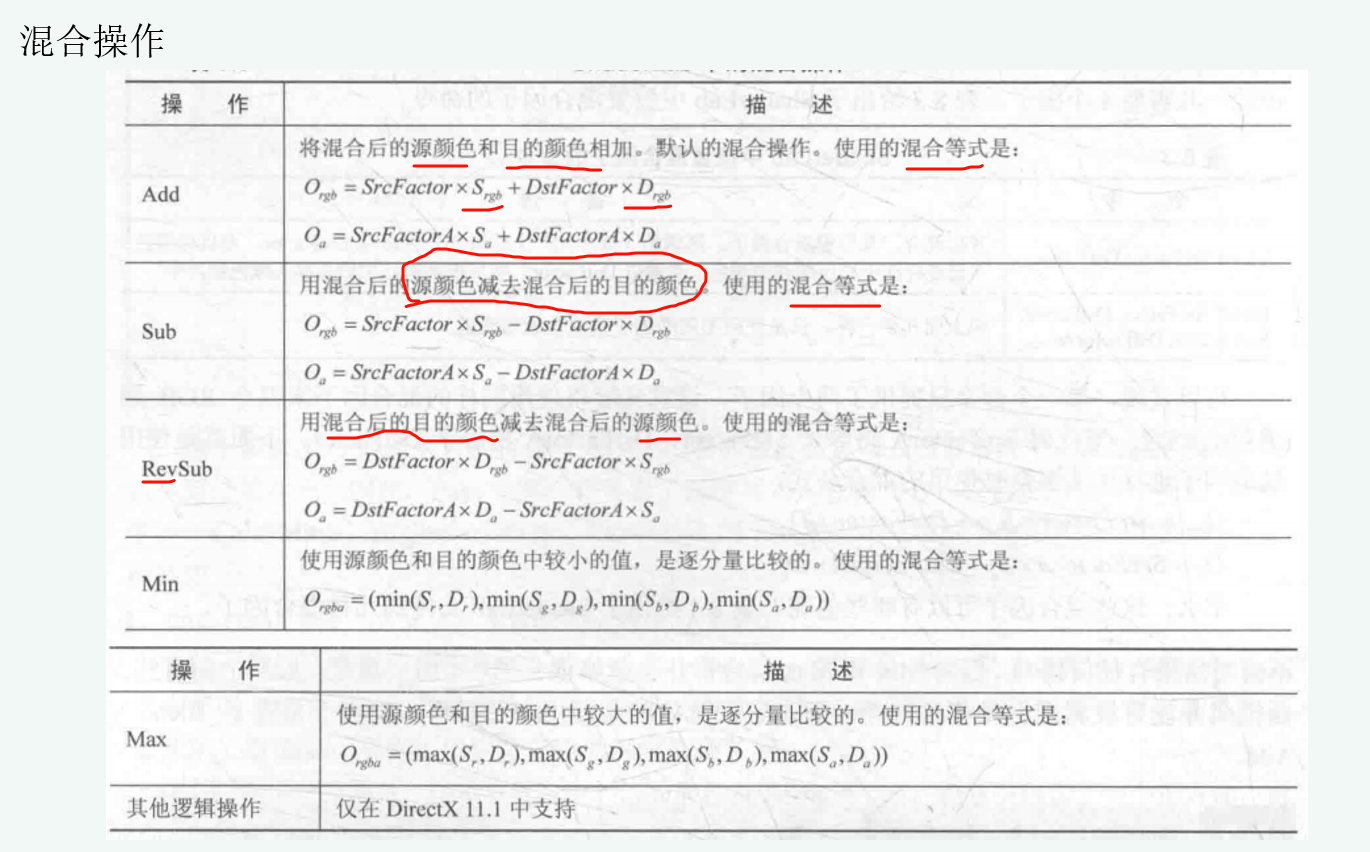

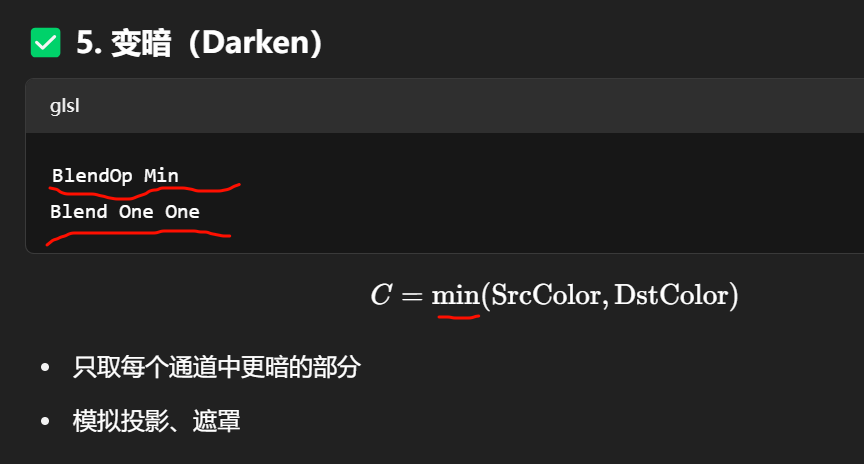

为什么有这些不同混合因子

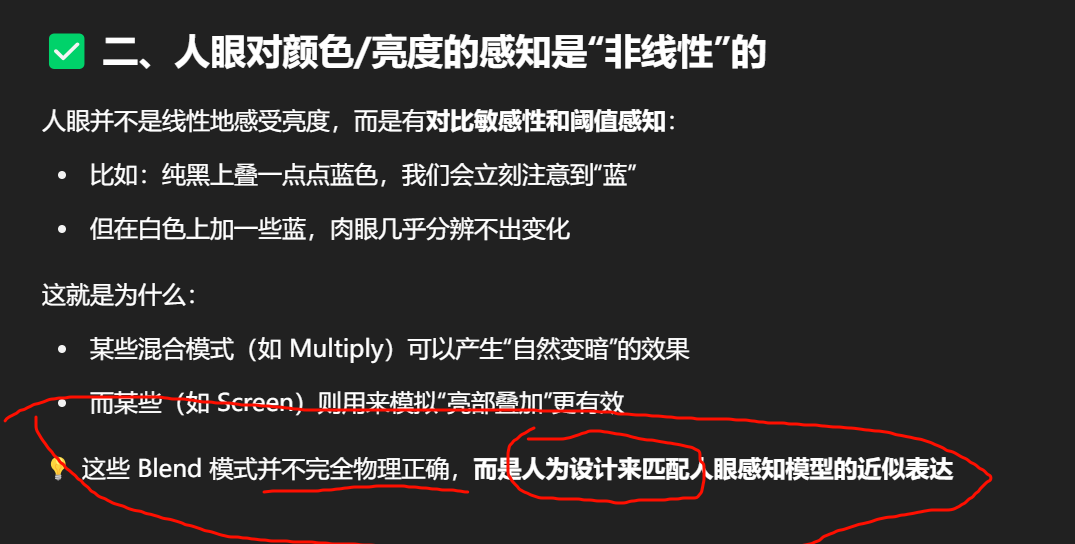

艺术风格与公式的“对应性”

很多时候，所谓“自然的过渡”、“漂亮的发光”，其实是：

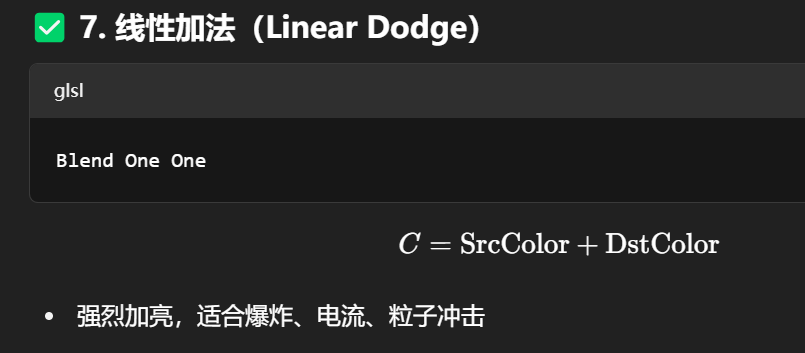

物理叠加模拟真实世界光照（如 Linear Add）
用 Cutoff + Lambert 模拟日光与背光

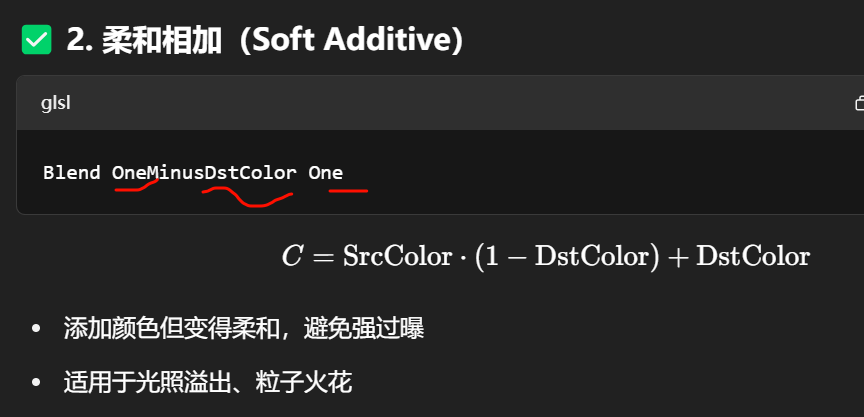

用 Soft Add 表现氛围感或光晕扩散

这些都是人类在长期调试中找到的：

✅ “某些数学形式 → 在显示器上经过 gamma → 在人眼中感觉刚刚好”

自然感 = 光 + 人眼 + 数学的共同结果

你看到的那种：

“怎么一个冷冰冰的 Blend One OneMinusSrcAlpha，出来就能让玻璃有那种淡淡的透光感？”

那是因为它刚好：

用透明度控制了透光量（alpha）
保留了背景（OneMinusSrcAlpha）
而你屏幕发光、你眼睛接收，刚好构成了感知的闭环

当你在片元着色器（frag()）里写了 discard;，
GPU 会把这个 当前正准备写入屏幕的像素，彻底丢弃，不再处理它。

举个实际例子：一张带 alpha 的叶子贴图

比如：

树叶是绿色，alpha = 1
叶子空隙是透明，alpha = 0

if (texColor.a < 0.5) discard;
那结果就是：

✅ 树叶的绿色区域 → 保留渲染

❌ 空隙区域 → 这个片元直接被丢弃，什么都不写，像没来过一样

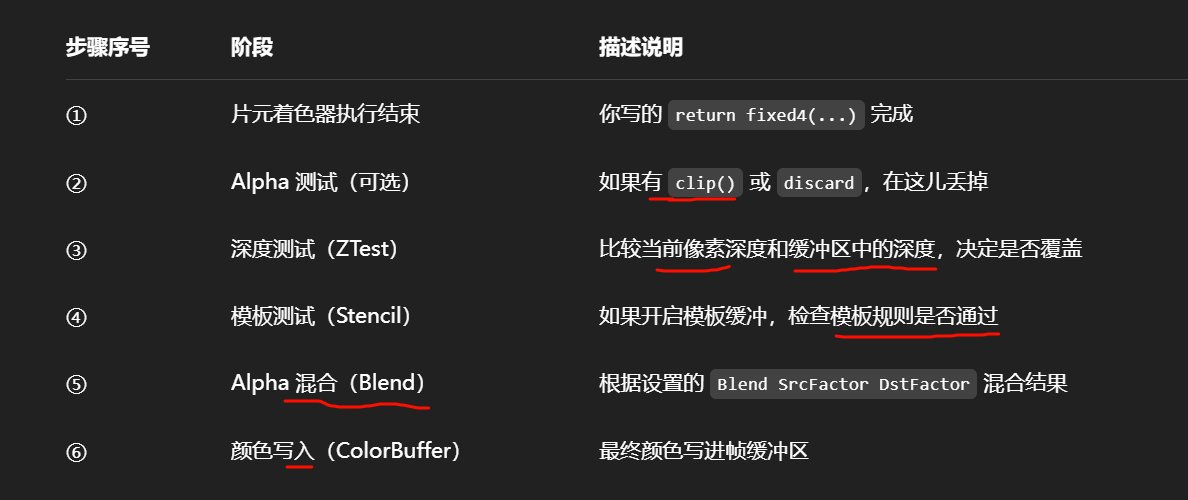

图形管线视角下的“丢”

整个流程简化如下（以一个像素为例）：

顶点着色器执行完 → 光栅化 → 生成这个片元
进入片元着色器执行 → 执行到你写的 discard;
GPU 立刻中止这个片元的写入流程
不写入颜色缓冲区，不写入深度，不触发混合，不投影阴影
后面的像素该怎么画还怎么画，就像这个像素从没存在过

return 的颜色，还要经过 后处理通道

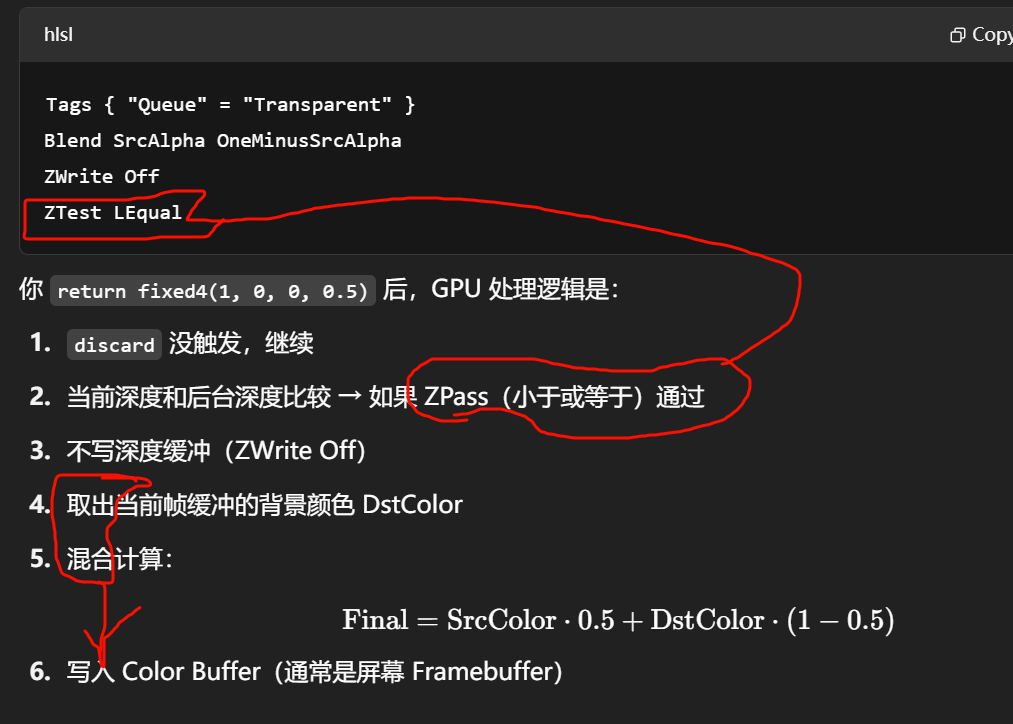

在 Unity 的标准 Shader 中，开启 Blend 通常会：

🔹默认搭配 ZWrite Off，否则效果可能异常（如透明遮挡错误）。

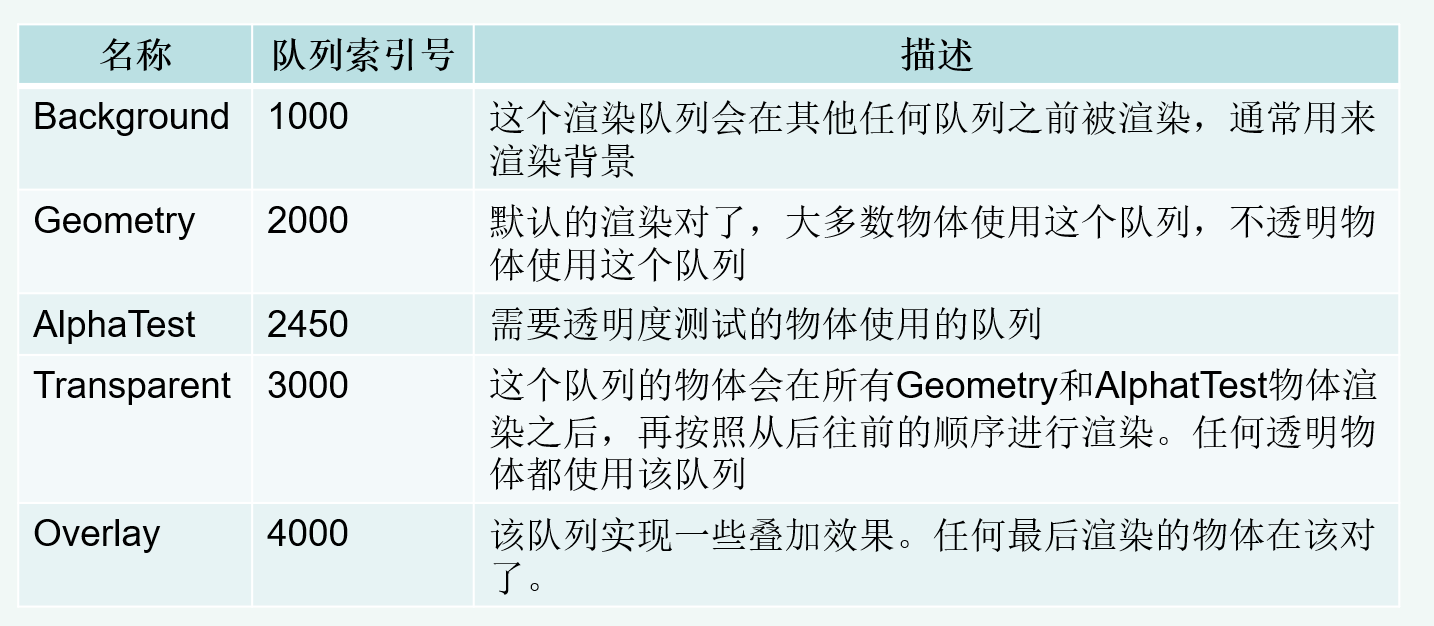

Tags { "Queue" = "Transparent" } ✅ Unity 内置 Shader 会自动设为 ZWrite Off

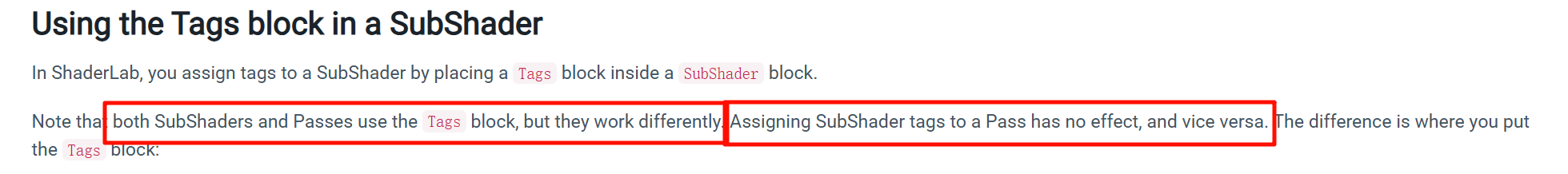

To define Pass tags, place the Tags block inside a Pass block.
To define SubShader tags, place the Tags block inside a SubShader block but outside a Pass block.

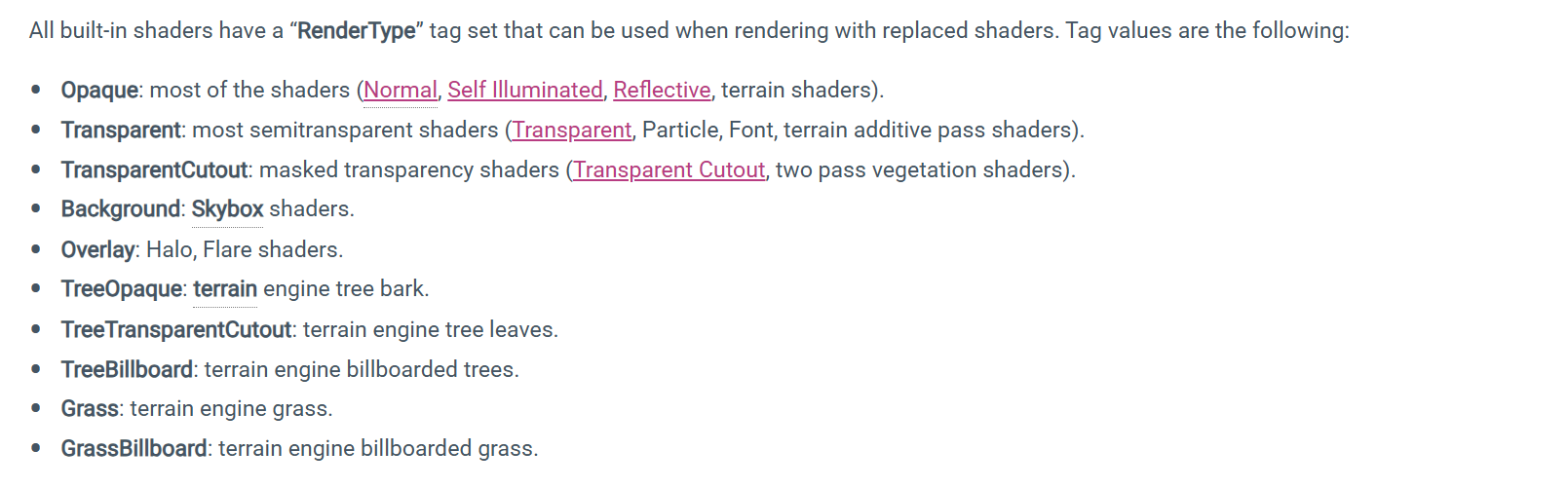

Common built-in `RenderType` values Unity recognizes:

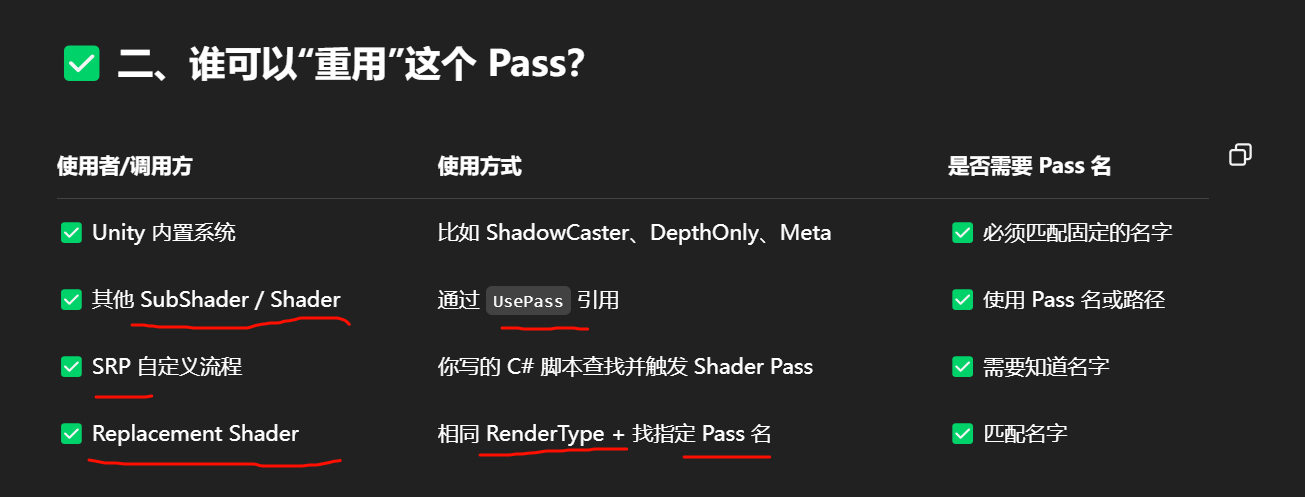

What does “replaced” mean in RenderType?

In this context, “replaced” refers to a feature called:

🎯 `Camera.SetReplacementShader(...)`

It means Unity can:

👉 Replace the shaders of everything in the scene at runtime,
BUT only for objects with a certain RenderType.

This is what RenderType is actually used for in this case.

Aspect	Defined in Shader Language?	Used internally by Unity systems?	Example
`"Transparent"`	❌ No	✅ Yes	Replacement shaders, depth prepass
`"Opaque"`	❌ No	✅ Yes	G-buffer, deferred passes
`"TransparentCutout"`	❌ No	✅ Yes	Cutout lighting, shadows
`"MyCustomType"`	❌ No	*❌ Only if you* use it**	Custom pipeline or editor tools

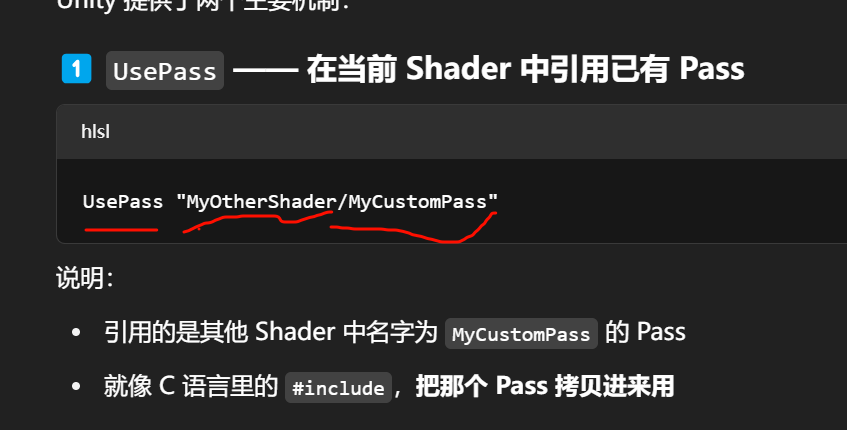

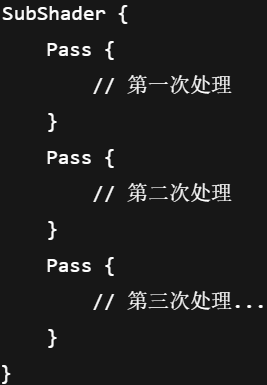

使用多个 Pass 的确是为了让 一个 Shader 能够对同一个材质进行多次渲染处理。

👉 每一个 Pass 相当于 GPU 要渲染这个物体一次。
所以多个 Pass 就是 同一个物体重复渲染多遍（不代表重复 draw call，但有性能代价）。

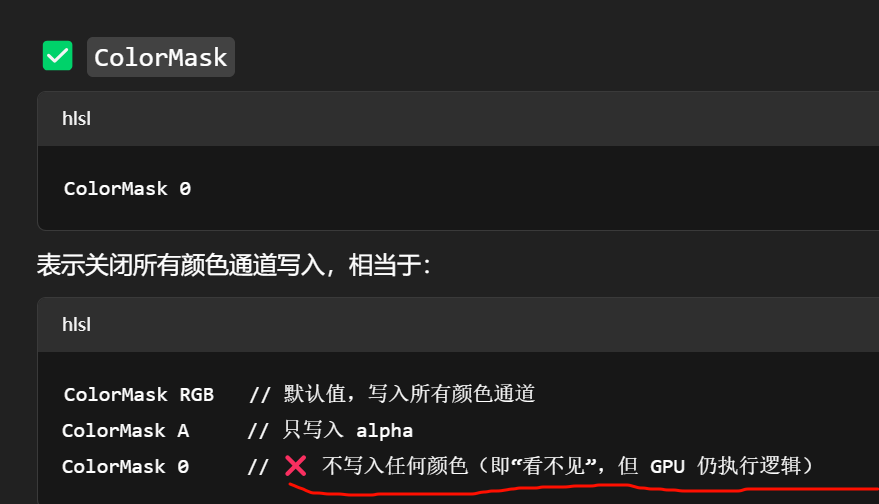

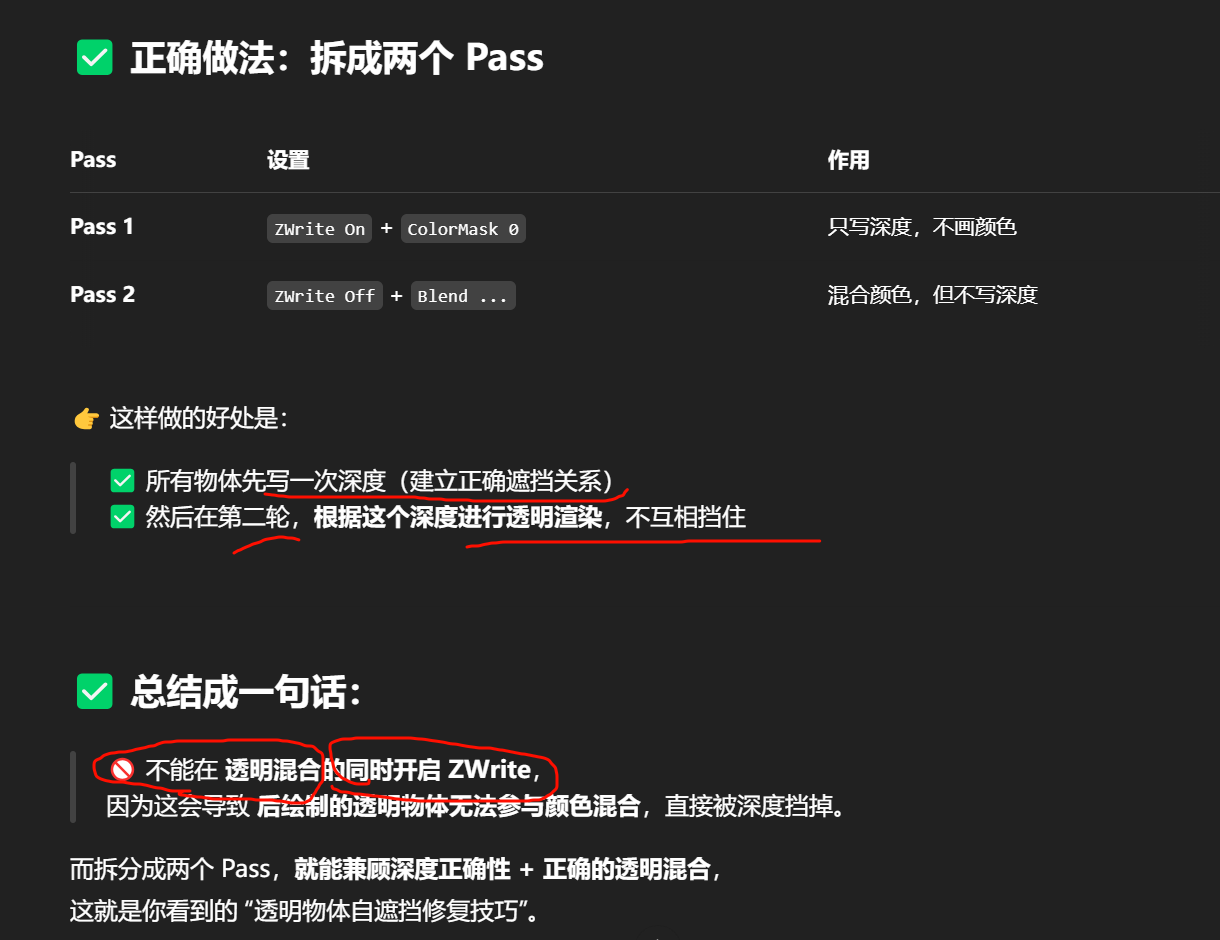

Pass {
ZWrite On
ColorMask 0
}
的作用是：

✅ 提前写入深度值，但不渲染任何颜色，
这样后续的透明 Pass 就可以正确地进行基于深度的遮挡排序，避免穿模。

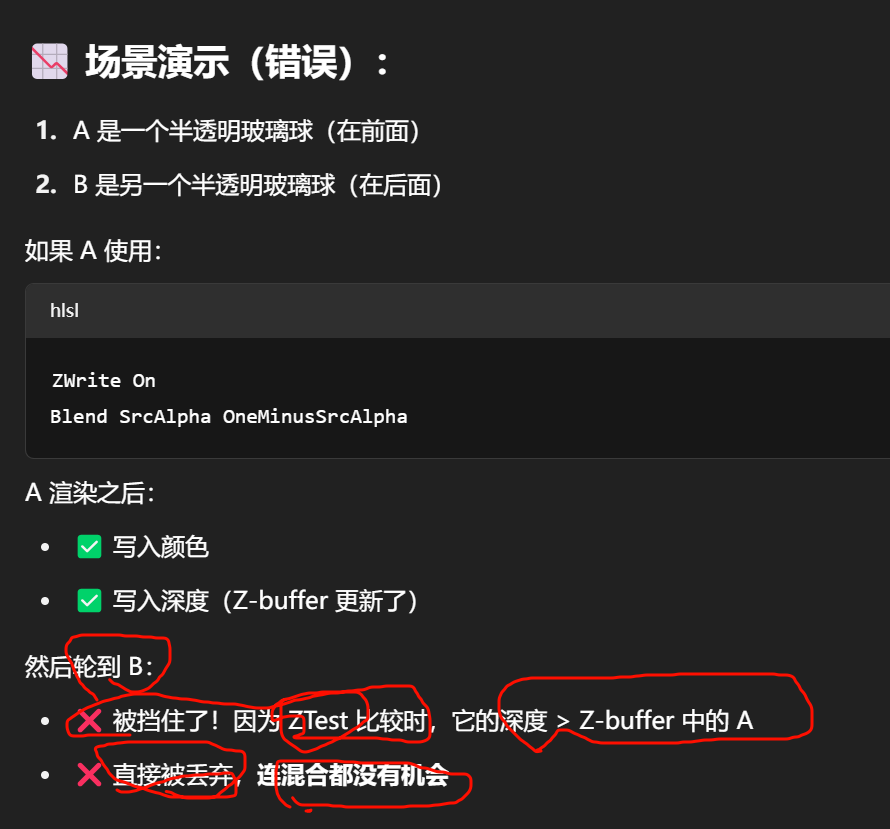

为什么透明物体会错位？

原因是：

透明物体一般不开 ZWrite（ZWrite Off）
Unity 渲染透明物体时默认按 背面→前面的顺序（靠排序，不靠深度）
如果模型像“绳结”那样自相交（自己遮挡自己），
👉 你就无法靠“渲染顺序”判断哪个面该挡住谁了
👉 导致“后面的反而盖住了前面”

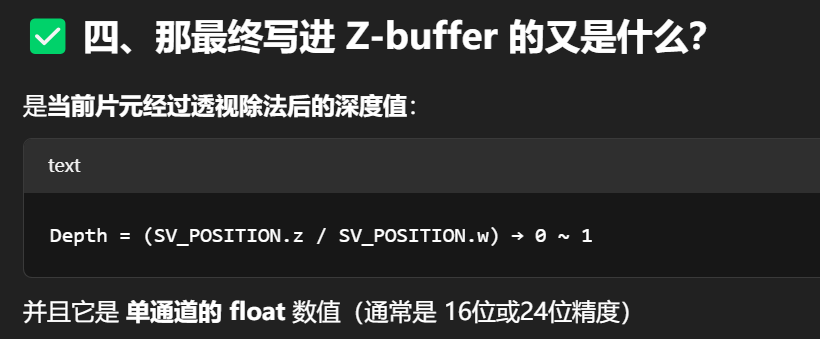

ZWrite 的深度信息只要写入，就会保留在深度缓冲区中，直到下一帧/下一次清除，
✅ 所以：只要材质没有 ZWrite Off，无论是否最终画出来，只要通过深度测试，它就确实会写入深度。

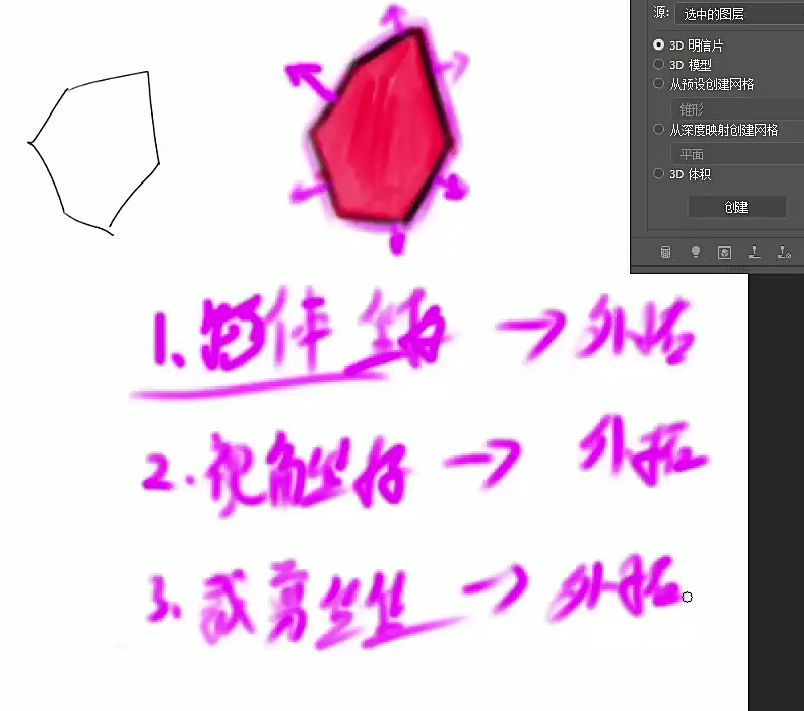

三种法线外拓的shader写法

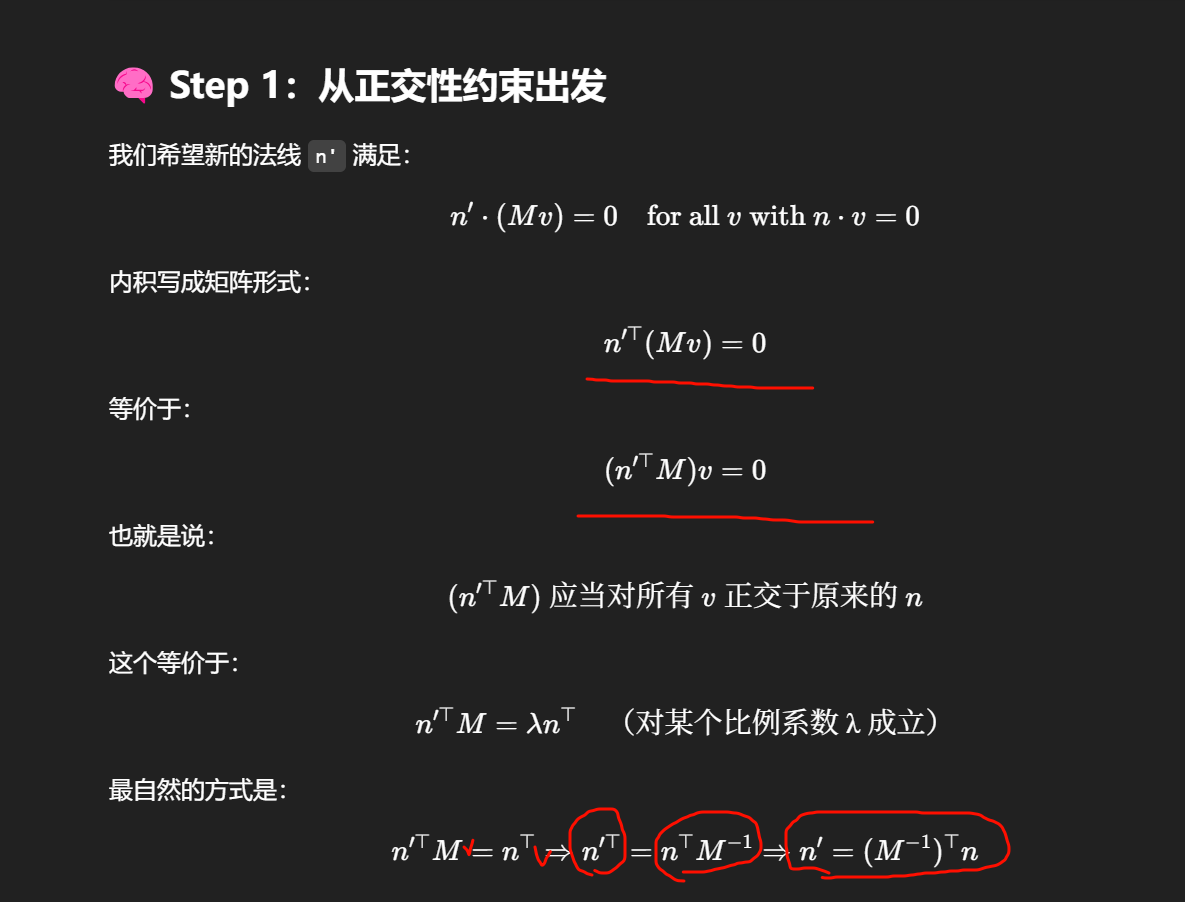

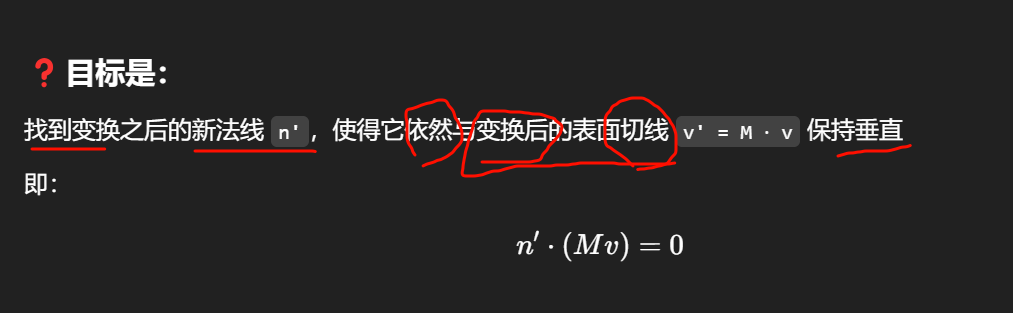

法线向量不能被平移法线必须保持和切平面垂直（几何关系）非均匀缩放会破坏这种垂直性

法线向量是一个协变向量（co-vector），
变换它需要使用原始变换矩阵的逆的转置（inverse transpose）

左乘和右乘有明确、统一、严谨的数学定义，
它们的本质是取决于你采用的是**“列向量”还是“行向量”表示法”**。

一旦你选定了其中一种方式 —— 所有矩阵乘法的方向、变换链的顺序、转置等操作都有一致的逻辑。

常见约定：列向量形式是计算机图形学中最常用的表示

使用方式	表示法	矩阵乘法顺序	向量在右边 or 左边
✅ 列向量约定	v∈Rnv \in \mathbb{R}^nv∈Rn 是列	MvMvMv	向量在右边（标准）
⛔ 行向量约定（不常用）	v⊤v^\topv⊤ 是行向量	v⊤Mv^\top Mv⊤M	向量在左边

图形学、Unity、OpenGL、HLSL 统一采用列向量规范：

✅ 你常写的这些：

float4 worldPos = mul ( unity_ObjectToWorld , v.vertex );

本质就是：

向量是列向量，矩阵在左边，左乘矩阵，右乘向量。

「左乘矩阵、右乘向量」这类说法，确实是在强调“向量在右边”的这种形式。
它告诉你的是向量和矩阵在表达式中的排列关系，是列/行向量系统的一部分语义。

🎯 换句话说：

“左乘矩阵”，是说矩阵写在左边，向量在右边
→ 即：Mv（向量被左边的矩阵变换）
→ 默认你在使用 列向量系统---------------Unity巴拉巴拉

“右乘矩阵”，是说向量写在左边，矩阵在右边
→ 即：vM（向量右乘矩阵）
→ 默认你在使用 行向量系统

所以，是不是「只有这两种说法」？

是的，从向量和矩阵相乘的定义角度来说，就这两种约定，没有第三种本质上不同的方式。

表示方式	写法	适配场景
列向量	`Mv`	✅ 图形学、Unity、OpenGL、HLSL、GLSL
行向量	`vM`	⛔ 一些数学教材、少部分线性代数风格（但不常用于图形变换）

---------

可是我写成的形式只是fixed3（x，y，z），，实际上存储数据的是不关注行列的，，，那么是不是意味着这里的tanspose同样是只是逻辑上的提示，并不代表里面实际的数据处理方式真的有转置？

🎯 简要回答你：

✅ 是的，你是对的 ——
实际上 fixed3(x, y, z) 或 float3 本质上只是 一组线性数据，GPU 或 CPU 并不会自动知道它是“行向量”还是“列向量”，这是数学意义上的区别，不是内存物理结构。

而像你提到的 transpose，更多是对数学逻辑的一种语义提示或约定，并不意味着内存中数据真的被 rearrange（重新排布）了。

Pass{Name "Outline"Cull FrontCGPROGRAM#pragma vertex vert#pragma fragment frag#include "UnityCG.cginc"float _Outline;fixed4 _OutlineColor;struct v2f{float4 vertex :SV_POSITION;};v2f vert (appdata_base v){v2f o;//物体空间法线外拓//v.vertex.xyz += v.normal * _Outline;//o.vertex = UnityObjectToClipPos(v.vertex);//视角空间法线外拓//float4 pos = mul(UNITY_MATRIX_V, mul(unity_ObjectToWorld, v.vertex));//float3 normal = normalize(mul((float3x3)UNITY_MATRIX_IT_MV,v.normal));//pos = pos + float4(normal,0) * _Outline;//o.vertex =  mul(UNITY_MATRIX_P, pos);//裁剪空间法线外拓o.vertex = UnityObjectToClipPos(v.vertex);float3 normal = normalize(mul((float3x3)UNITY_MATRIX_IT_MV,v.normal));float2 viewNoraml = TransformViewToProjection(normal.xy);o.vertex.xy += viewNoraml * _Outline;return o;}float4 frag(v2f i):SV_Target{return _OutlineColor;}ENDCG}

把 UNITY_MATRIX_IT_MV 转成 3x3 ((float3x3)UNITY_MATRIX_IT_MV) 是合理的，因为我们处理的是法线方向向量，不需要考虑位移分量

对于方向向量如 v.normal，这段 3x3 就足够完成旋转和缩放变换。
如果你传入的是位置 v.vertex，那才需要用 float4x4，因为要考虑位移部分。

为什么只用 `normal.xy`？

1. 目标是对 `o.vertex.xy` 做偏移

o.vertex 是裁剪空间（clip space）下的坐标，作用于屏幕上的 2D 位置。
所以我们只需要在 X 和 Y 平面内偏移这个像素点，制造出轮廓线的“外拓”效果。
z 分量在这里并不会影响你看到的轮廓（不会显著影响屏幕上的位置，只影响深度）

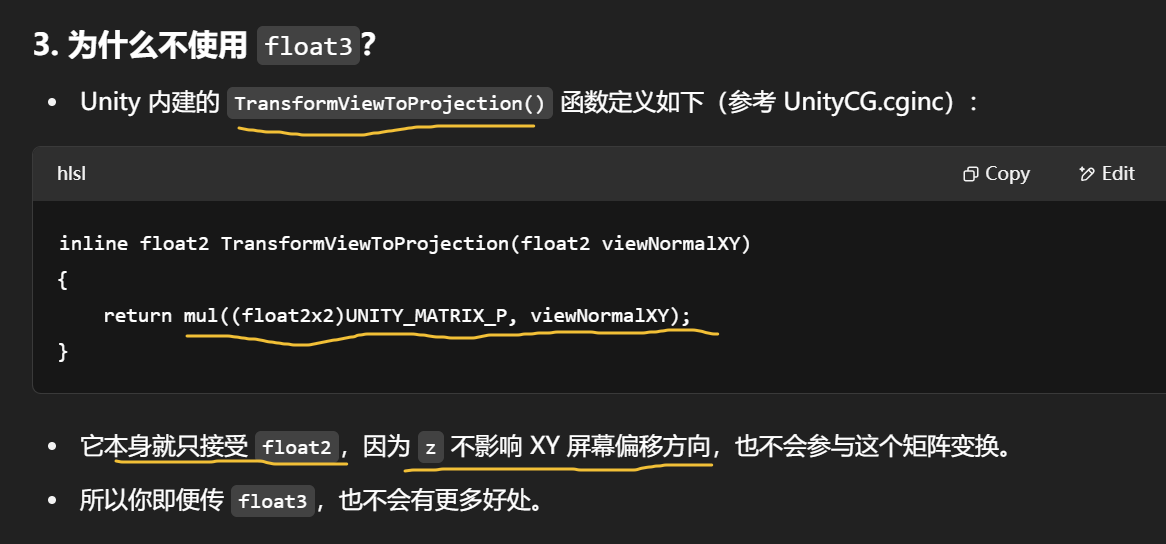

`TransformViewToProjection()` 是做什么的？

这个函数将 观察空间（View Space） 中的向量转换为 投影空间（Projection Space）。
它用于将法线的方向也带入透视变形中，避免轮廓线在不同视角下厚度不一致。
但它的输入是 float2，意味着只能转换 2D 屏幕平面上的分量。

o.vertex.xy += viewNormal * _Outline;
明明 vertex 是 clip space 的 xyzw，
只改 xy 会不会出问题？

不会出问题，反而这是合理做法，因为这里我们就是要在屏幕空间做一个 2D 偏移效果，而不破坏 z 和 w

o.vertex = UnityObjectToClipPos(v.vertex);
它是 Clip Space（裁剪空间）坐标，四维向量 (x, y, z, w)。

后续会自动进入 NDC（x/w, y/w, z/w），再映射到屏幕。

o.vertex.xy += viewNormal * _Outline;
因为：

你只想让模型边缘沿屏幕方向“鼓出来”，产生描边效果。

所以只改 xy，让它在画面中“挤出一点”。

改 z 会造成深度变化，可能导致遮挡错误。

改 w 会影响投影缩放关系，造成透视失真。

是否破坏了 clip space 的投影？

不会。

Clip space 是一个过渡空间，最终 GPU 会做 o.vertex.xyz / o.vertex.w 投影。
xy 改变后，在屏幕上会位移。
z 和 w 不变，意味着你不会影响遮挡关系或投影缩放。

假设你有一张纸（屏幕），你把一个点轻轻沿着横纵方向推开一点，但不把它抬起来（不改 z），也不改变它离你的“距离比例”（w）。那么它的视觉位置偏移了，但它的深度和透视仍然是对的。

smoothstep() 是一个在图形编程中非常常用的函数，用于生成**平滑过渡（soft transition）**效果

smoothstep(edge0, edge1, x)
其作用是：

当 x 在 edge0 和 edge1 之间时，输出一个从 0 到 1 的平滑插值值。
当 x <= edge0，返回 0；
当 x >= edge1，返回 1；
中间用一个平滑三次曲线过渡。

float t = saturate((x - edge0) / (edge1 - edge0));
return t * t * (3 - 2 * t);
这个公式创造了一个 S型曲线，即缓入缓出（ease in/out）的效果。

difLight = smoothstep(0, 1, difLight);
这一步是：

对 dot(worldLightDir, i.worldNormal) * 0.5 + 0.5 这个光照强度进行平滑映射；

避免原始 dot 值带来的硬切换或强烈对比；

实际上就是给卡通风格加一点“柔化的边缘过渡”。

Shader 中前面那一堆 ShaderLab 语言（也就是 Pass 里的非 HLSL 部分），它们是用来控制渲染行为的，并不是计算颜色或坐标，而是告诉 GPU 在“怎么渲染”这段片元

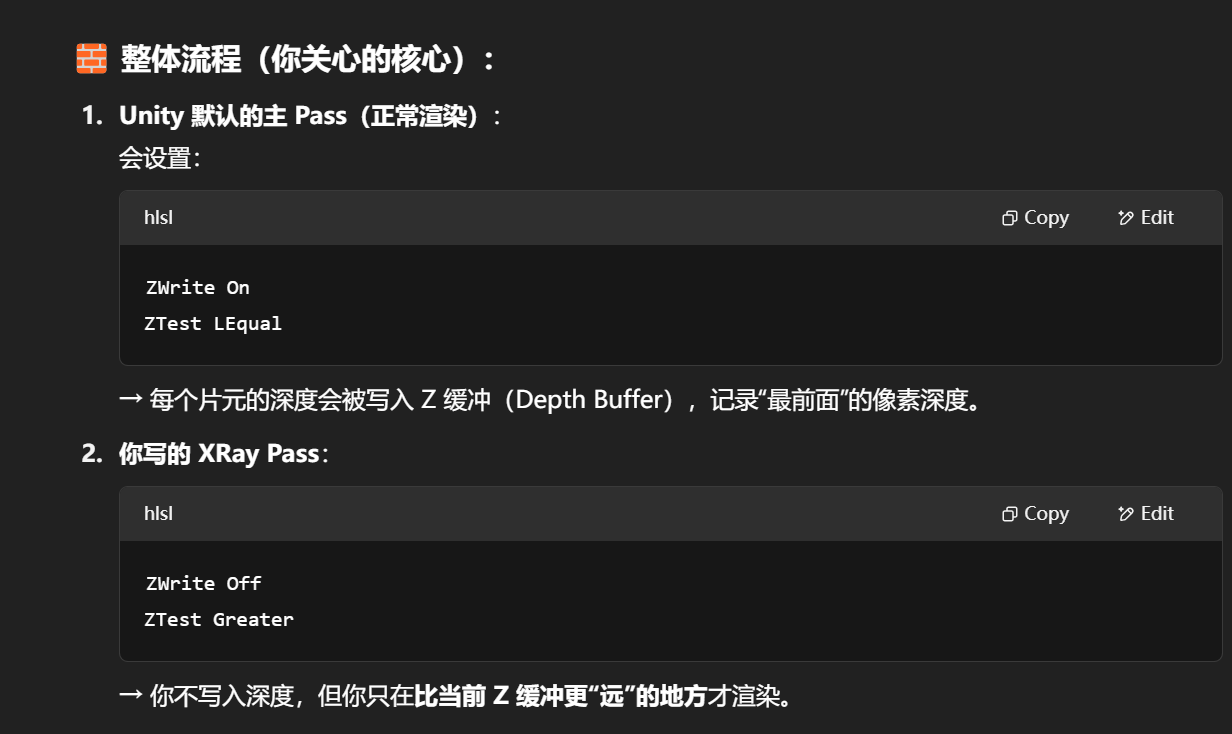

Pass
{
Name "XRay"
Tags { "ForceNoShadowCasting" = "true" }

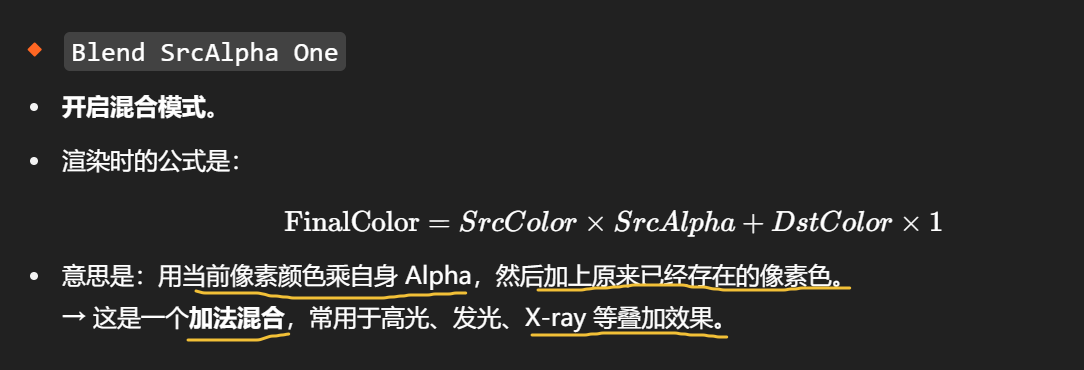

Blend SrcAlpha One
ZWrite Off
ZTest Greater

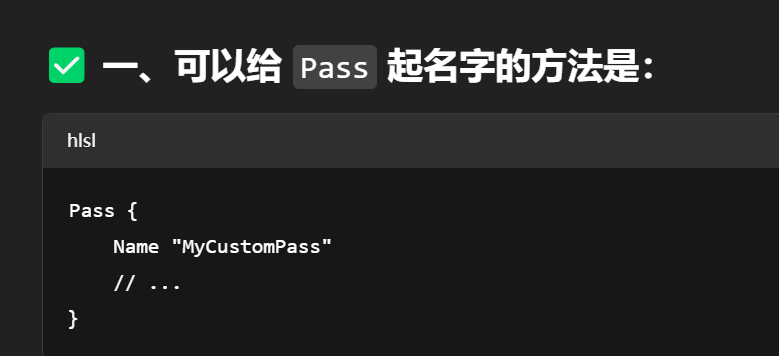

`Name "XRay"`

给这个 Pass 起个名字，方便调试或多通道控制时引用。
不影响渲染行为。

`Tags { "ForceNoShadowCasting" = "true" }`

让这个 Pass 不参与阴影投射。
对于半透明或特殊渲染（如 X-Ray）是有意义的：不需要参与阴影。

`ZWrite Off`

关闭深度写入，也就是说这个 Pass 不会写入 Z 缓冲区。
原因是：XRay 要“穿透”，你不希望它挡住别的物体。

`ZTest Greater`

表示只有在片元比当前深度更远（Z更大）时才绘制。
非常关键！这让这个 XRay Pass 只在物体背面被遮挡时才显示。
- 也就是：只有当它“在其他物体后面”才会出现，模拟透视内部结构。
相比常用的 ZTest LEqual 或 ZTest Always，这是一种隐藏条件渲染。

fixed4 frag(v2f i) : SV_Target
{
float3 normal = normalize(i.normal);
float3 viewDir = normalize(i.viewDir);
float rim = 1 - dot(normal, viewDir);
return _XRayColor * pow(rim, 1 / _XRayPower);
}
Shader 计算了一个 Rim（边缘高光）值来模拟透视轮廓。

和前面的 ZTest Greater 联合使用后，只有被挡住的背面边缘才出现 XRay 效果，很自然地做出内透或透视显示。
