背景

在选购共模电感时，规格书中通常会提供插损曲线或者阻抗-频率曲线，但这些数据都是在特定条件下测试获得的。如果将其集中在我们的样机中性能会如何？设计前期我们可以将其加入到我们的电路仿真模型中去作为评估，这也是该系列仿真的价值所在。

准备从共模电感的共模、差模感量测试开始，然后测试与验证共模电感的差共模插入损耗，最后基于该共模电感设计一个一级的EMC电源滤波器。

目的

设计一个一级滤波器，使其差模和共模的插损均大于80dB。

操作

仿真平台：LTspice；

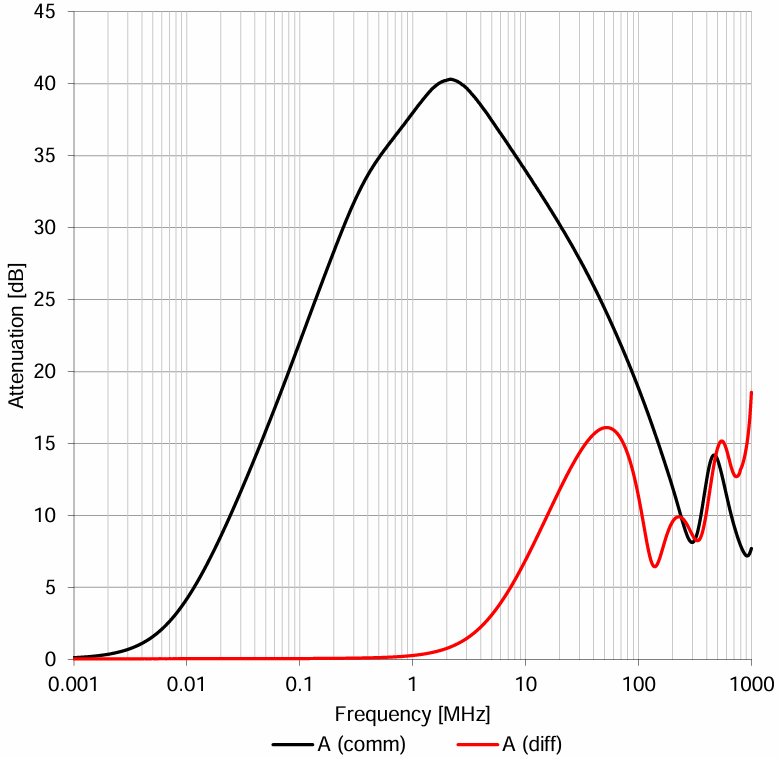

共模电感选型：WE，744821201，参数如下：

X/Y电容选型：略。

仿真测试

搭建仿真模型

参加下图。

插入损耗测试

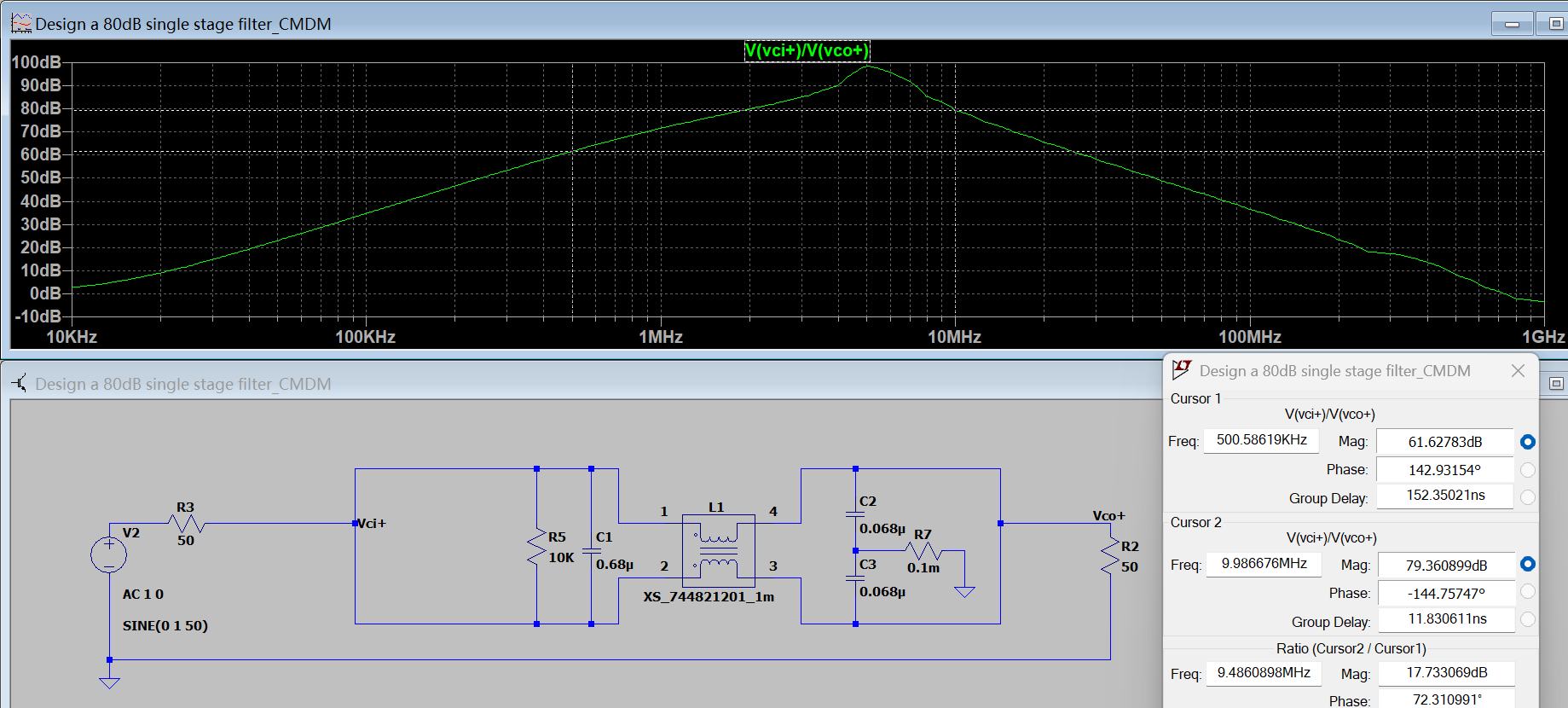

1）共模插入损耗测试：61.6dB@500kHz，79.4dB@10MHz，最大近100dB@5MHz；

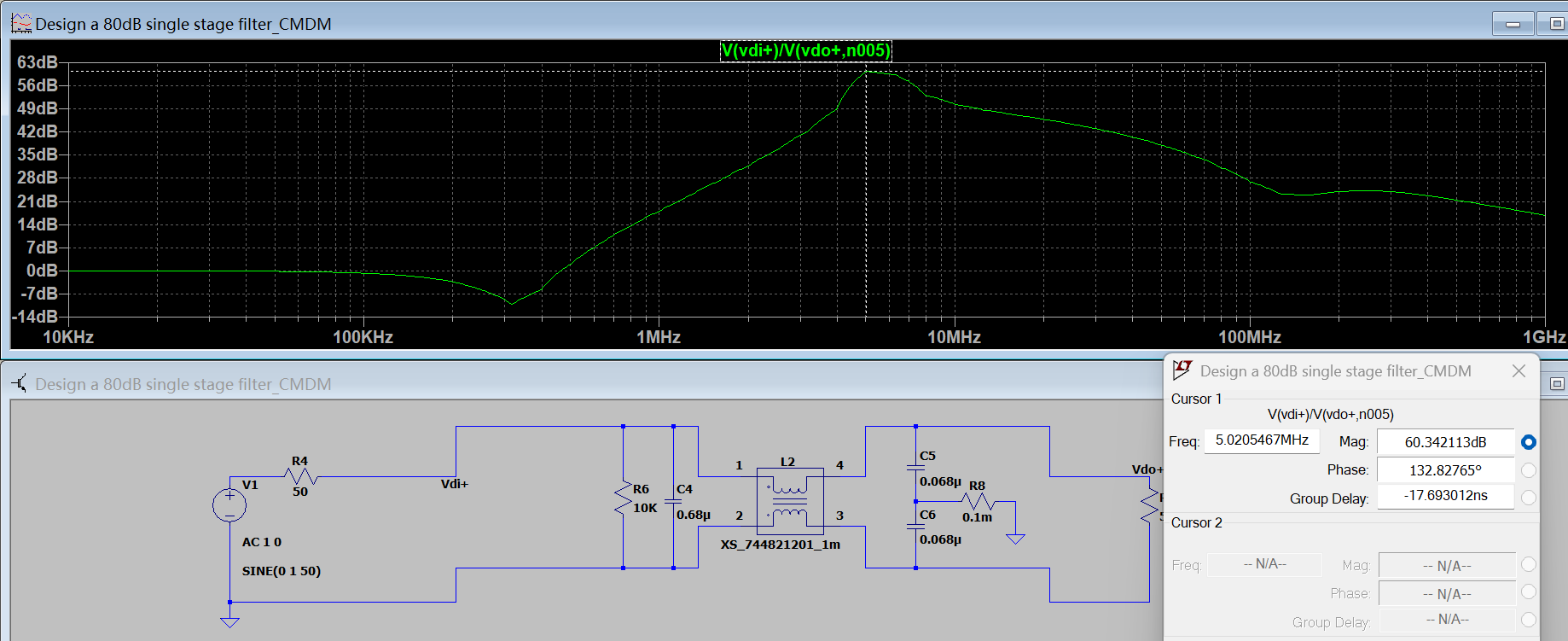

2）差模插入损耗测试：最大只有60dB@5MHz；

优化设计后重新测试

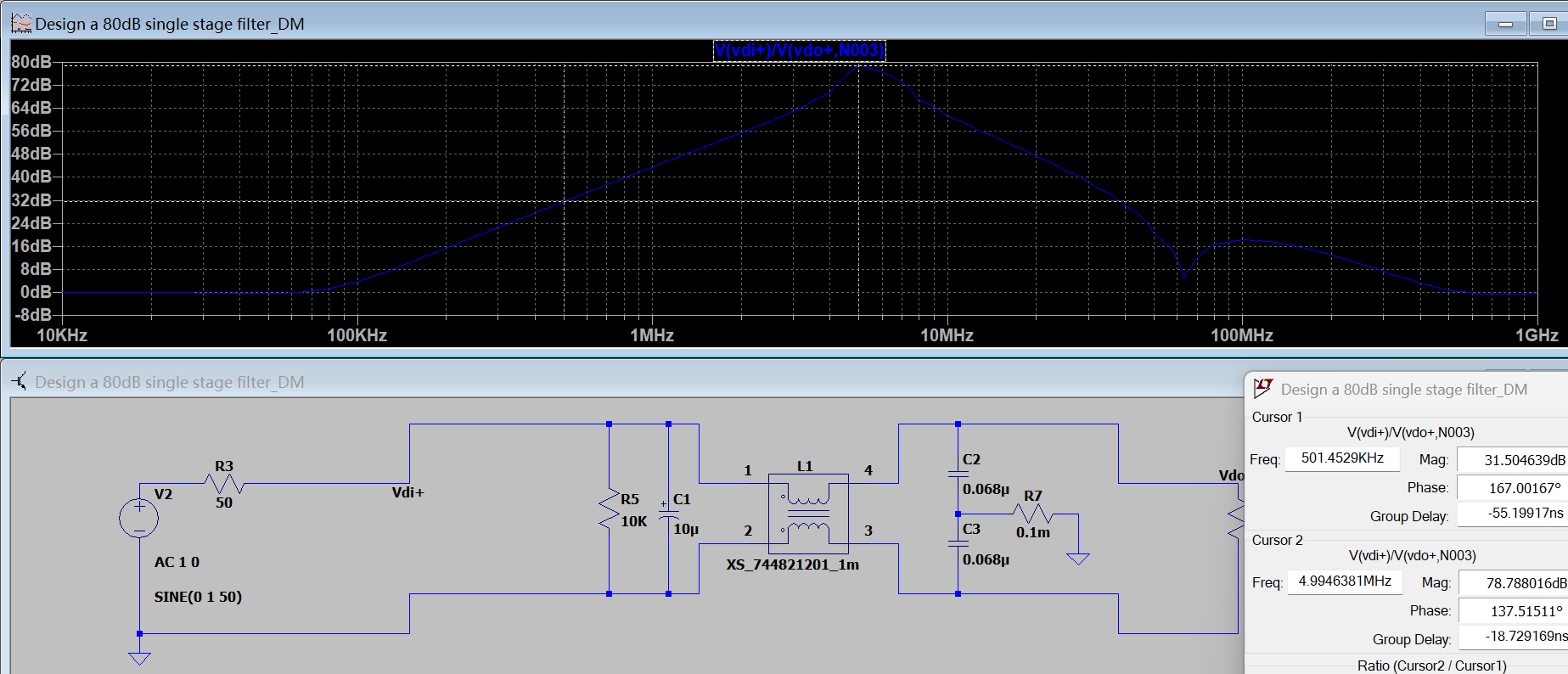

1）将差模电容增大到10uF，测得差模插入损耗最大78.8dB；

思考

1）10uF的X电容体积很大，为了实现80dB的差模插损，可以有哪些优化？欢迎评论区讨论。

<完>
